15 Вт стерео FM-передатчик PLL, внешний дисплей, цифровая 78-108 МГц GP антенна для DSP Широковещательного кампуса, радиостанции, приемника

15 Вт FM передатчик PLL стерео аудио 76-108 МГц частота цифровой ЖК-дисплей радио вещания станция приемник GP антенна

Особенности:

Антенна GP должна быть приобретена отдельно

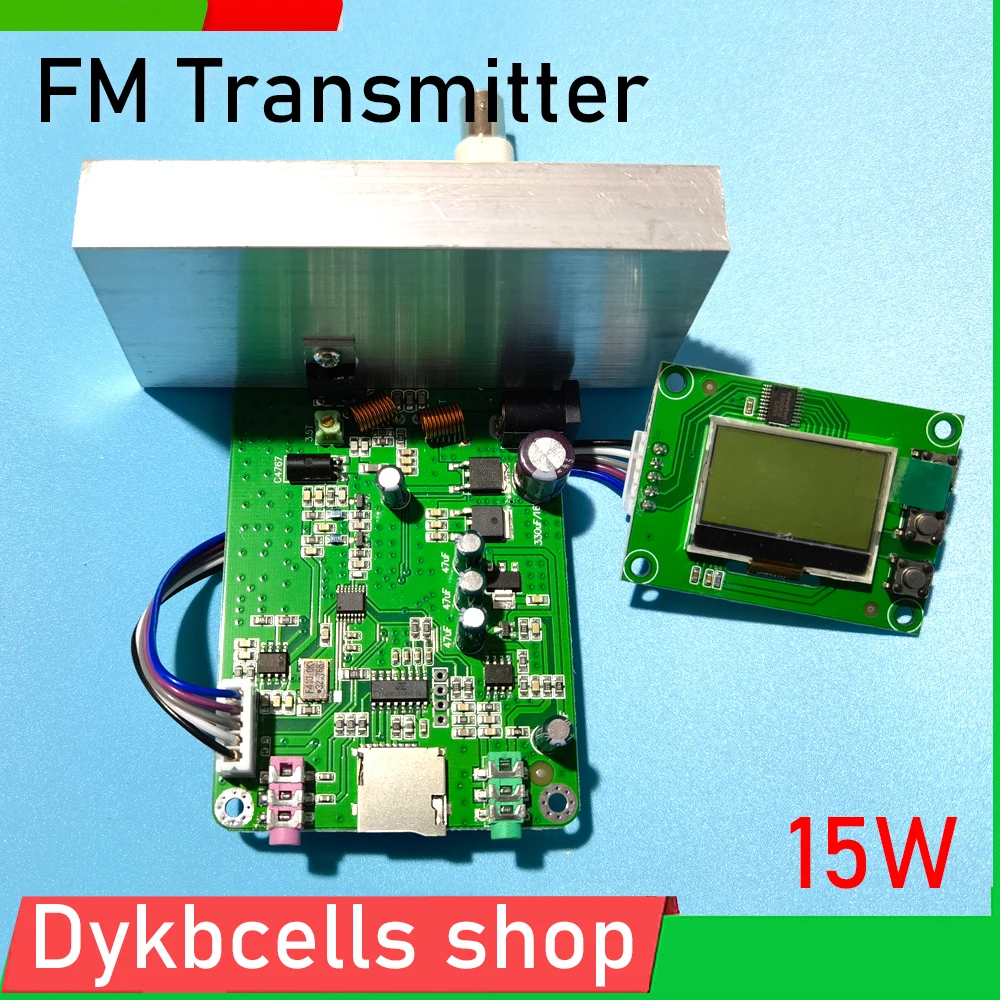

Fm-передатчик 15 Вт

15 Вт FM стерео PLL FM передатчик модуль запуска максимум 18 Вт FM аудио Частотный контроль до 8 км

Этот набор Навальный посылка, нужен покупателям для сварки (относительно сложный сварочный чип у нас есть сварочная сварка) без беспокойства, без каких-либо испытаний. После сварки можно использовать в соответствии со спецификациями! Без какой-либо другой отладки! В то время как все материалы для электронной информации, покупатели должны оставить электронную почту после покупки, мы унифицировали волосы! Или онлайн, чтобы отправить! Этот комплект включает в себя все компоненты и Монтажные платы, но не включает блок питания, антенну, кабель, аудио кабель и коаксиальный кабель.

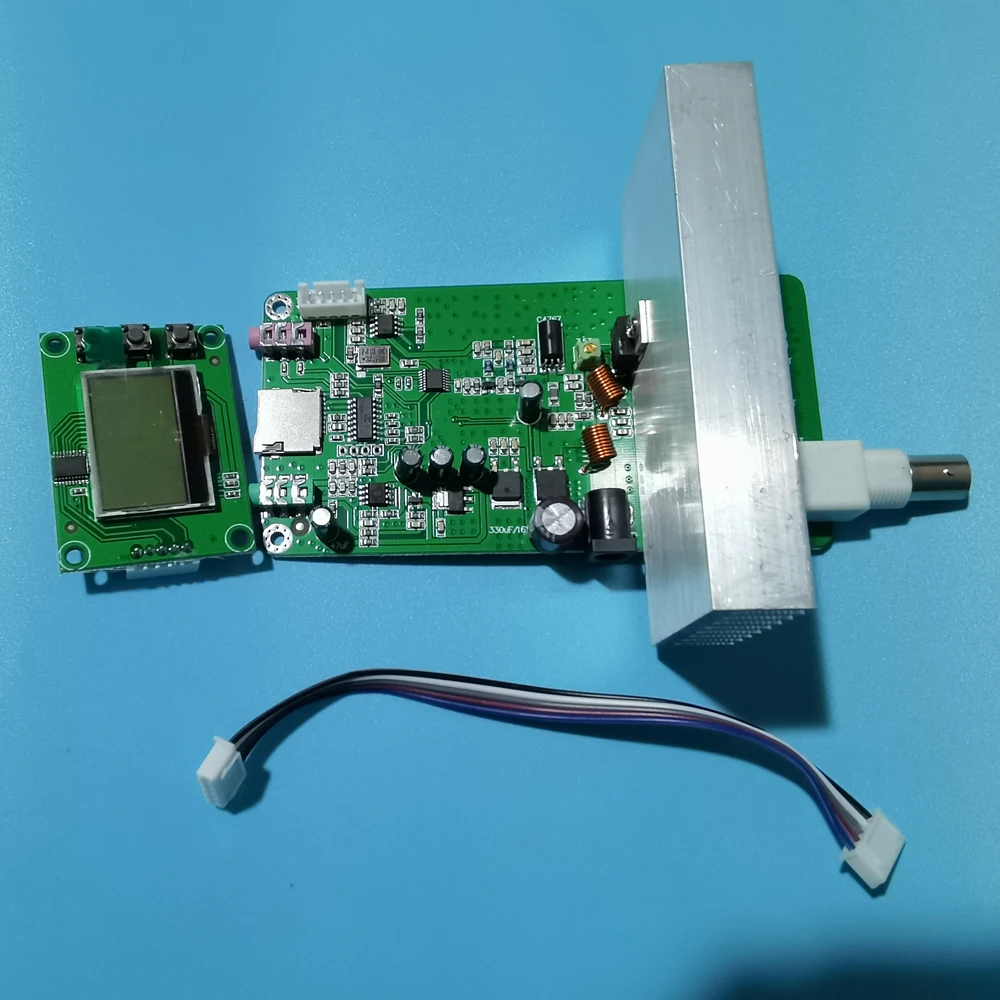

Fm-передатчик 15 Вт без какой-либо отладки. Если вы новичок или ветеран, до тех пор, пока вы будете сваривать, вы можете 100% успешно сделать своими руками высококачественные компоненты панели управления fm-передатчиком: в основном состоит из 51 серии

Микроконтроллер и матричный ЖК-экран и клавиатура.

Детали стартовой пластины: цифровой fm-радио чип Launch sc3355 + 9018 + 2 + 2 + RD15HV sc2053 уровень 4 высокочастотный усилитель мощности и компоненты регулирования мощности.

Набор передатчиков ключевые особенности:

1, технология DSP + PLL, делает частоту более стабильной, частота не изменяется с окружающей средой и производит Частотный дрейф.

2, нет необходимости в регулировке, приносить удовольствие от DIY новичкам.

3. Частота может быть непрерывной регулировкой в пределах указанного объема.

4, с входным интерфейсом микрофона и может через цифровой потенциометр контролировать громкость микрофона.

5. Аудиовход с помощью цифрового потенциометра, который может регулировать громкость.

6. Мощность может быть от 0,1 Вт до 15 Вт максимальной мощности непрерывной регулировки.

7. Выходная мощность сети для гармонического подавления очень хорошая, что делает выходной спектр более чистым

8. Установите частоту и громкость защиты от потери энергии, следующая загрузка не должна быть настроена снова!

Основные параметры комплекта:

1. Входное напряжение: 12 В постоянного тока

Около 2, входной ток 3,0 A

3, звуковой сигнал: максимальный вход Vpp составляет менее 1 в.

4. Типы микрофонов: цилиндрический микрофон или микрофоны!

5. Выходная мощность: 0,1-15 Вт непрерывная Регулировка!

6, Выходное сопротивление: 50 Ω

7, Рабочая частота: 76 m - 108 MHZ

8, частота 0,1 МГц

9, степень искажения: 0.03% ~ 0.1%

A, размер платы: Пожарная доска: 117x70 мм (без плавника) Панель управления: 58x36 мм

B, расстояние запуска: более 8 км (предпосылка открытого поля выбросов)

C, степень разделения стерео: более 63 дБ набор требует от начинающих специальный дизайн, основной без отладки, сложность отладки является основной для 0. 100%, если в соответствии с правильной сваркой операция может быть успешной.

Независимо от того, являетесь ли вы ветераном или новичком, все могут с удовольствием потратить меньше затрат на запуск FM DIY fun! Что касается сварки пластырей, нам не нужно беспокоиться о слишком большом количестве, в этом наборе используются емкостные Резисторные полоски, 0805 инкапсуляции, Сварочная плата и плагины одинаковые, антенна должна использоваться в этом передатчике 50 Ом, частота около 100 м антенны, не должна использоваться проводник, стержень антенны, 2,4G антенны, радио антенны вместо

GP антенна 65-375 МГц

Внешний вид антенны соответствует изображению. Это более эффективная антенна fm-приемопередатчика. Его также можно разместить на открытом воздухе. Его также можно повесить на воздухе.

Каждый из вибраторов может быть вытянут в соответствии с частотой передачи. Он более гибкий, чем антенна GP в настоящее время доступный вибратор с фиксированной длиной, что делает его более эффективным для резонанса с частотой трансивера. Достичь более высокой эффективности трансивера. Длина четырех вибраторов 20 см до 1,1 м. Подходит для более широкой регулировки частоты. Рабочая частота может регулироваться от 65 МГц до 375 МГц. Для различных частот передачи и приема длина каждого вибратора (300/частота) / 4 (метров), а средняя тянется. Три окружающих вытягиваются вниз на 45 градусов.

Например, частота передачи и приема составляет 107,3 МГц. Затем каждый вибратор должен тянуть:

(300/107.3) / 4 = 0,699 метров, когда вы чувствуете, что расстояние передачи вашего fm-передатчика или чувствительность fm-приемника не является удовлетворительным, подключение этой антенны может иметь немедленный эффект.
