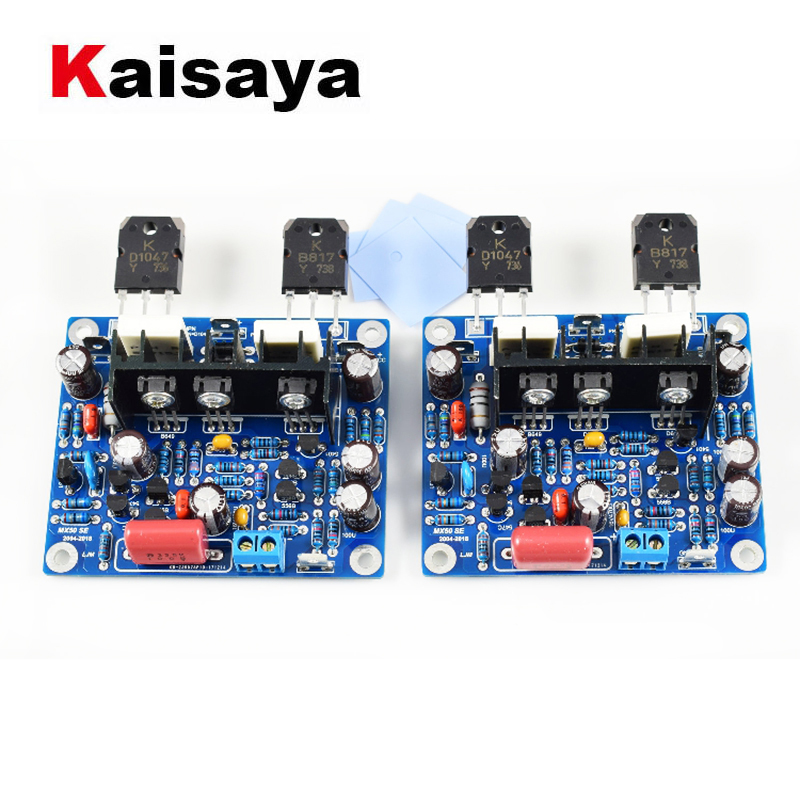

2 шт. HiFi MX50 SE KEC SANKEN 2,0 двухканальный 2x100 Вт стерео усилитель мощности DIY комплект и готовая доска

Код товара: A32839631097

Кешбек: 15%

Магазин: АлиКэшбэк20

Пройдите простую регистрацию, чтобы делать покупки выгодно.

Доступные опции:

Цвет:

KEC DIY KIT KEC FINISHED SANKEN DIY KIT SANKEN FINISHED

Описание:

NO SCHEMATIC AND INSTRUCTION (components values have been marked on the PCB) COME WITH THE ITEM.

MX50 SE version is designed to improve the new version of the classic with thousands of users on the basis of the fifth edition of the MX50.

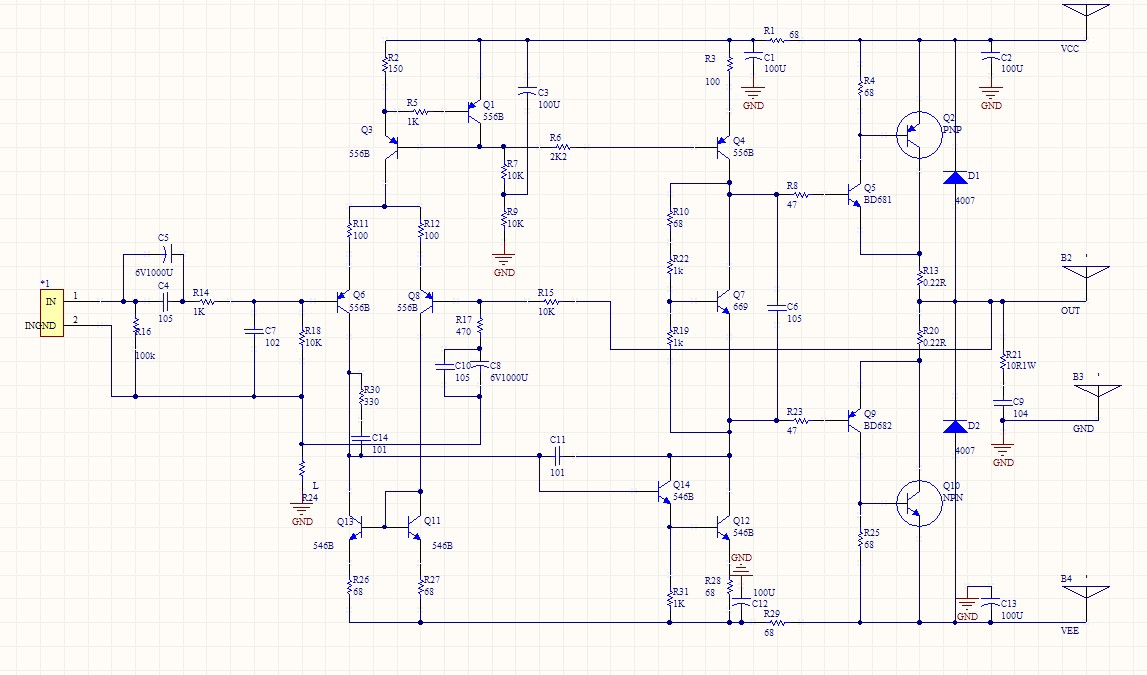

Lower distortion, better control and resolving power. A single differential input, single-ended voltage amplifier stage, three-stage inverted Darlington output.

The MX50 SE version is a new design version based on the classic MX50 fifth edition with thousands of users.

Lower distortion, better control and resolution. Single differential input, single-ended voltage amplification stage, three-phase inverted Darlington output stage.

Small tube with PHILI-PS production, the output stage using imported KTB817, KTD1047.

ST, EVOX production CBB capacitor.

KEMET, TDK monolithic capacitors.

Japan imported electrolytic capacitors

All resistors are made of genuine genuine metal film resistance copper feet.

Supports voltage DC: + -15V to + -45V

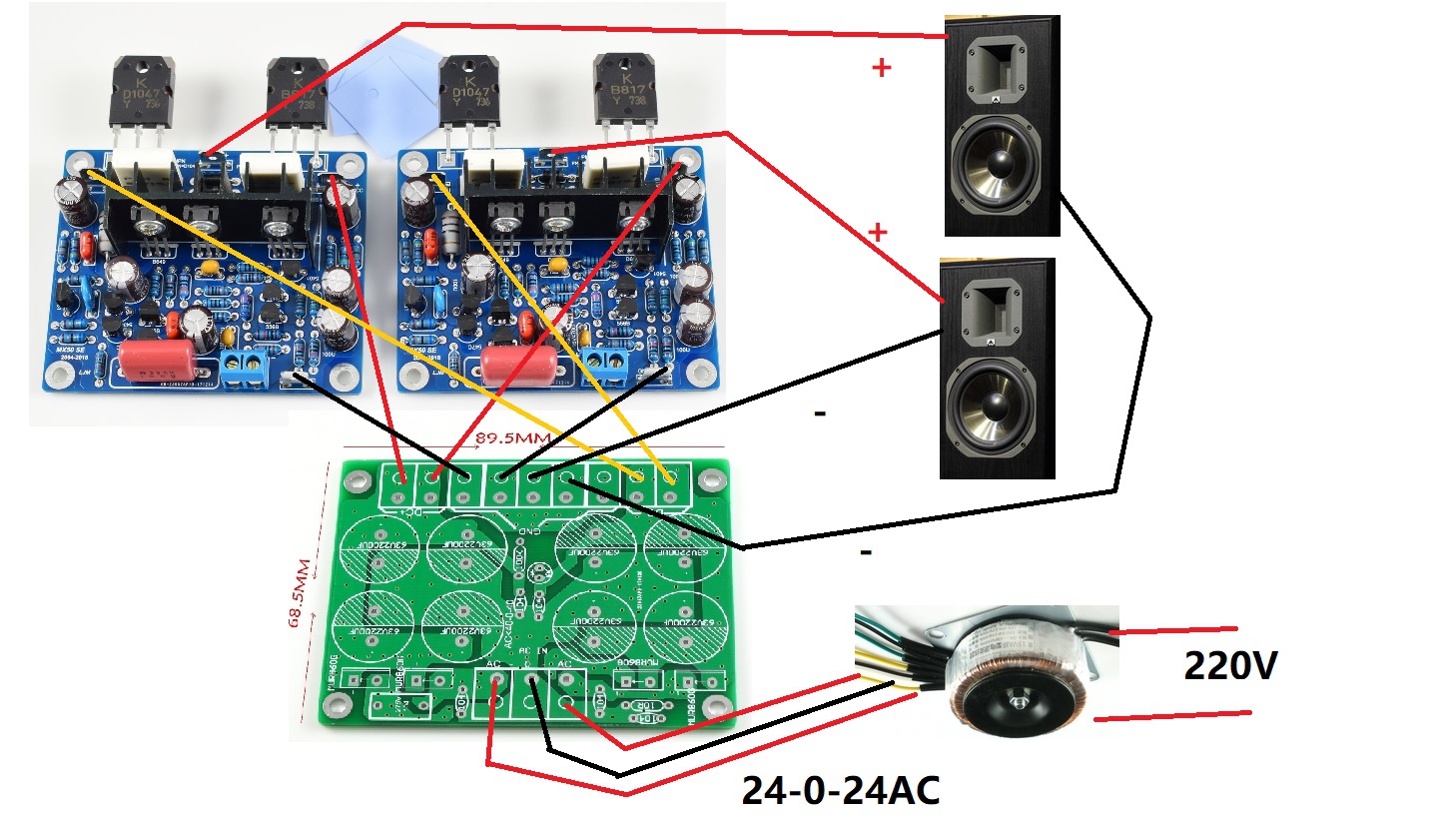

AC double 12V-double 32V rectifier can be obtained.

Power 15-100W, 8 ohms.

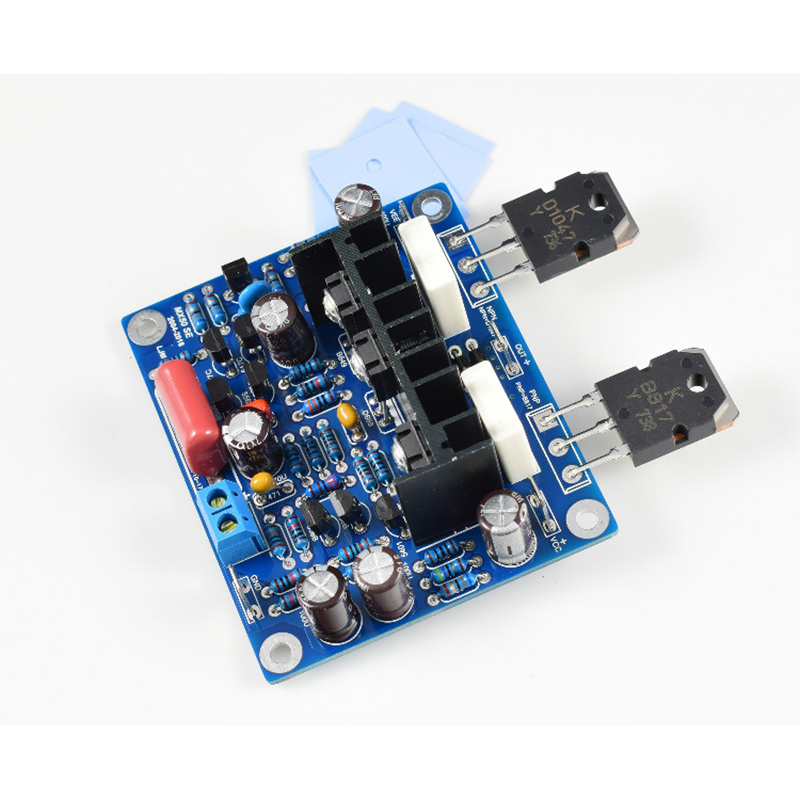

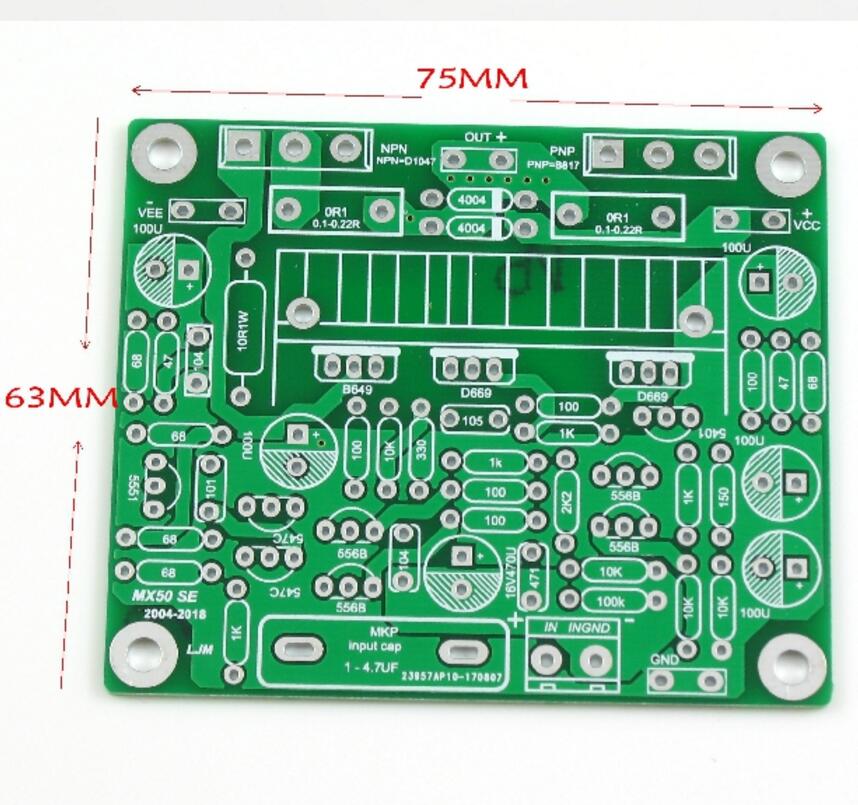

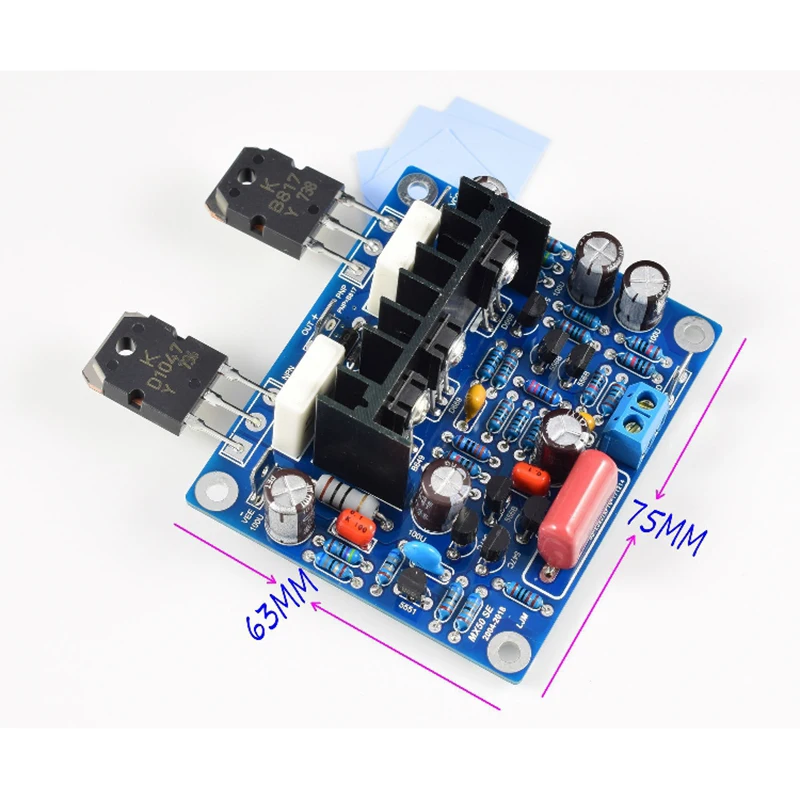

PCB Area 76 * 73 mm Version Number V7 (MX50SE)

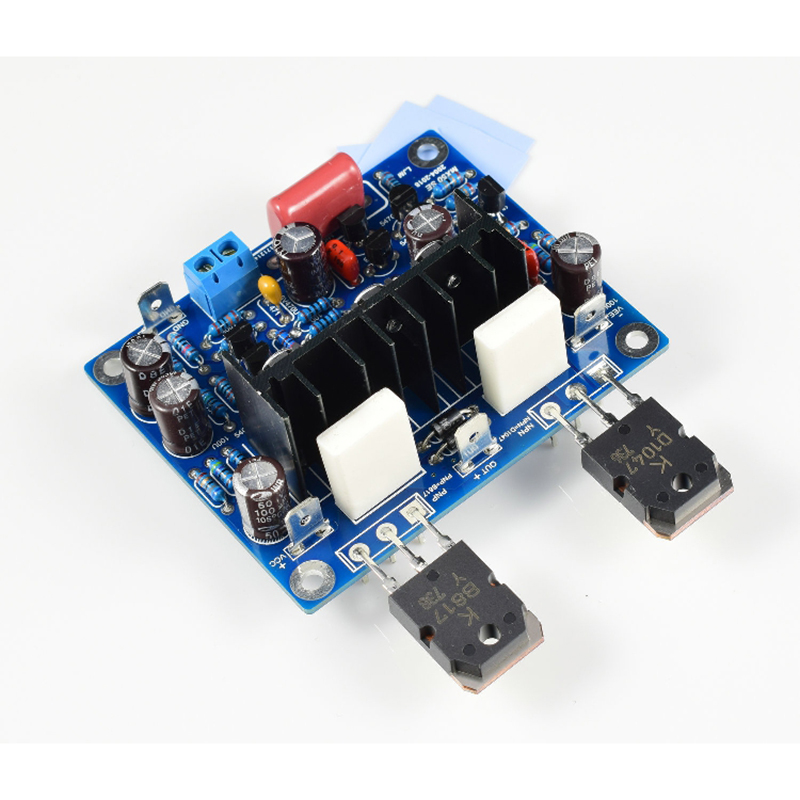

Installation Note: The 649 669 must be installed on a supplied heatsink.

After the installation is complete, no adjustment is required, the quiescent current is about 30MA per tube. This version does not require a fly line. Only need to install two large tube on the radiator can be.

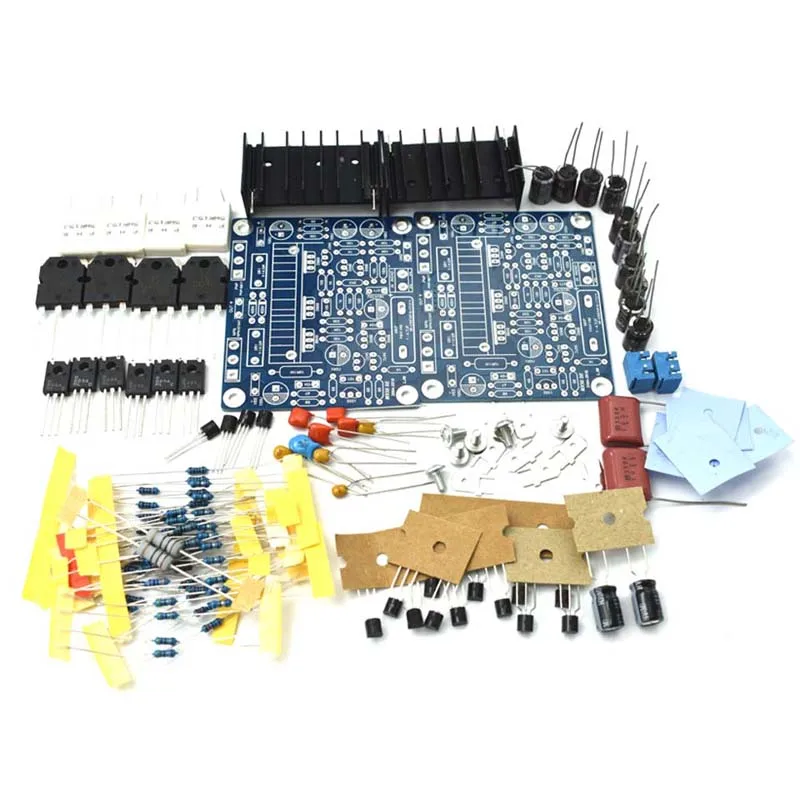

A set of two PCBs. Contains all the components on the picture, with insulating pieces.

This package is small profit sales, not bargain.

I designed the MX50 L series AMP are a variety of instruments tested performance is excellent. In the online circulation of imitation MX50 or music fax XX50 components used and PCB versions are different, buy friends please note the contrast. The current MX50 version number is V7 (MX50SE)

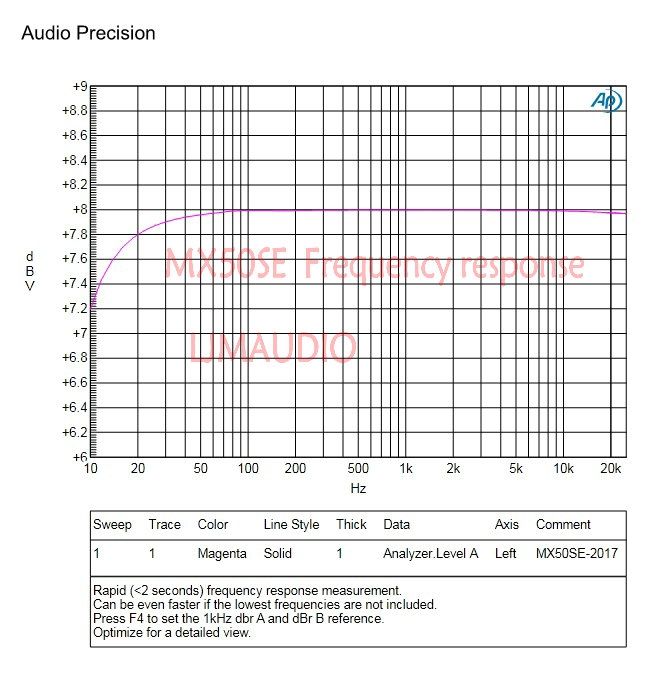

Test Data: Test Equipment: Audio Precision 2

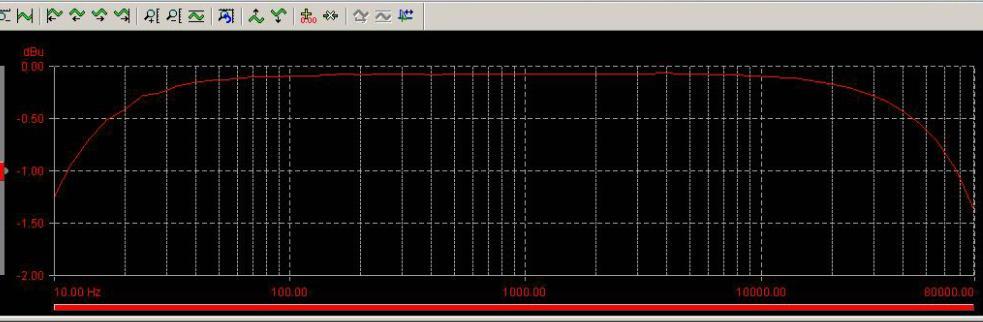

Frequency response = 20HZ-25K HZ -0.2DB

H9a4298f22471496fb6a08ef866352115n Ha57f1925bcf1496786d7286f07d7bd464 H3ce85d3221574bd3a58ab5de883febf91 H333dfb4a4ad84ca6be43150726d2fdd9p

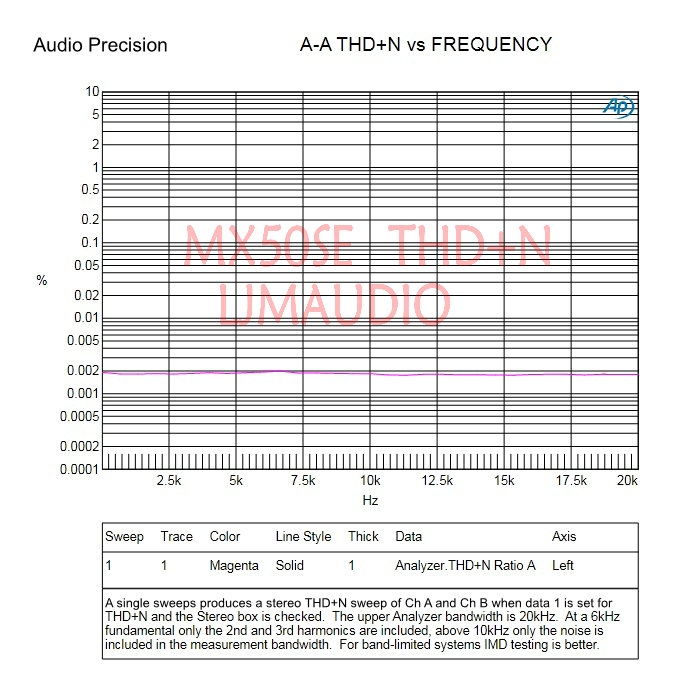

THD+N=0.002% 20hz-20KHZ 10W RMS 8 OHM

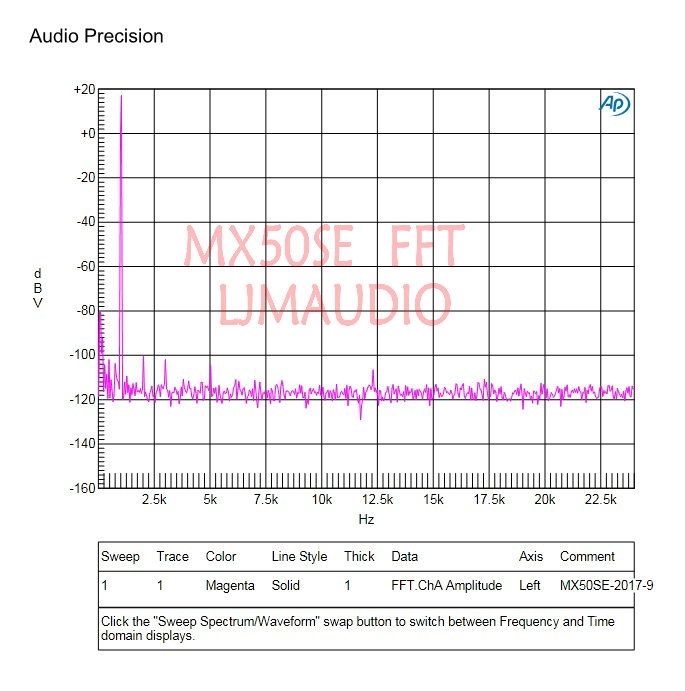

FFT harmonic diagram:

test data , test equipment:DSCOPE SERIES 3

test result: frequency 20HZ- 20 K HZ - 0.2 DB

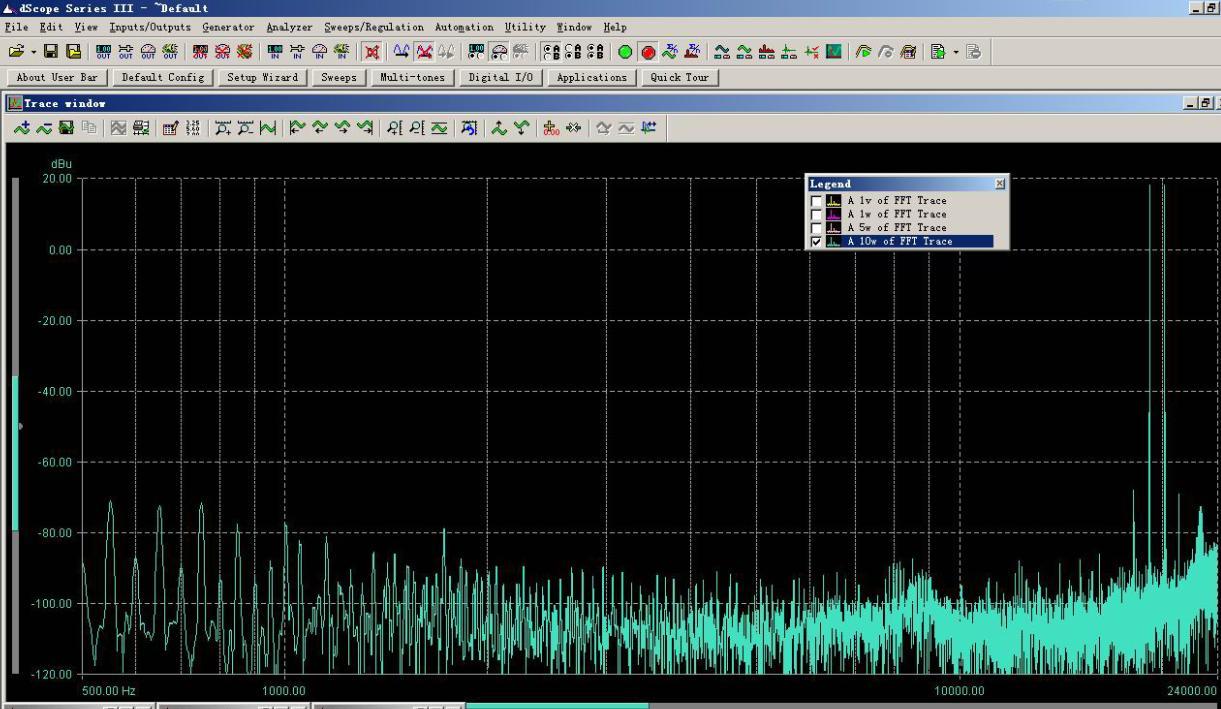

24000 HZ FFT FOR 10W OUTPUT:

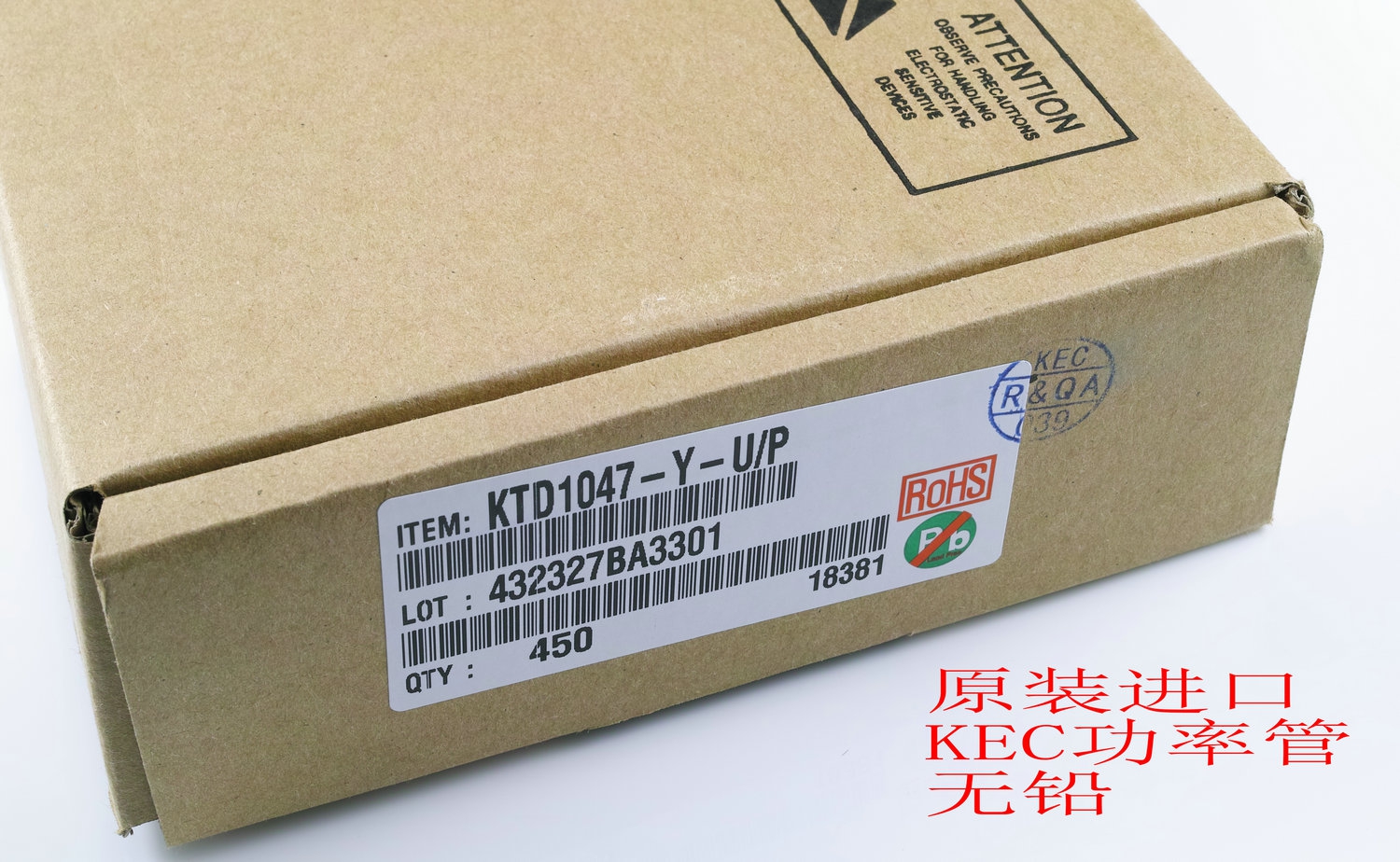

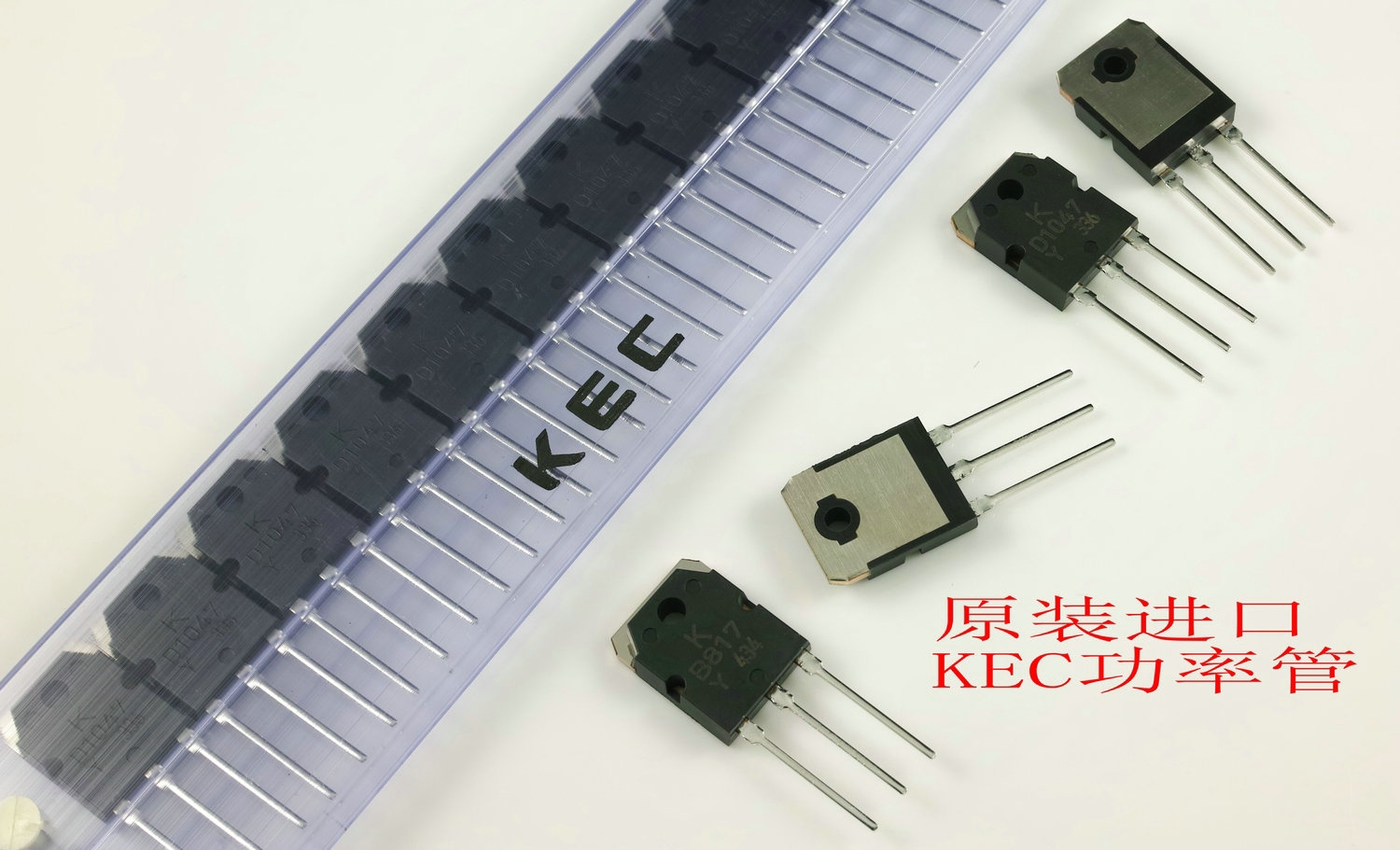

All the transistors are used PHILI-PS KEC licensed original authentic. Quality Assurance.

Нет схемы и инструкции (значения компонентов были помечены на печатной плате) поставляются с товаром.

Версия MX50 SE предназначена для улучшения новой версии классики с тысячами пользователей на основе 5-го выпуска MX50.

Снижение искажений, лучший контроль и разрешение мощности. Одиночный дифференциальный вход, одноступенчатый усилитель напряжения, трехступенчатый инвертированный выход Дарлингтона.

Версия MX50 SE-это новая версия дизайна на основе классического MX50 fifth edition с тысячами пользователей.

Снижение искажений, лучшее управление и разрешение. Одиночный дифференциальный вход, одноступенчатый этап усиления напряжения, трехфазный инвертированный выходной этап Дарлингтона.

Небольшая трубка с PHILI-PS производства, выходной этап с использованием импортных KTB817, KTD1047.

ST, EVOX производство CBB конденсатор.

KEMET, TDK монолитные конденсаторы.

Импорт из Японии, электролитические конденсаторы

Все резисторы изготовлены из натуральной металлической пленки сопротивления медные ножки.

Поддерживает напряжение постоянного тока: от + -15 В до + -45 в

AC двойной 12V-двойной 32V Выпрямитель может быть получен.

Мощность 15-100 Вт, 8 Ом.

Площадь печатной платы 76*73 мм номер версии V7 (MX50SE)

Примечание по установке: 649 669 должен быть установлен на поставляемом радиаторе.

После завершения установки не требуется никаких регулировок, ток тишины около 30 мА на трубу. Эта версия не требует линии fly. Только нужно установить две большие трубки на радиатор можно.

Набор из двух печатных плат. Содержит все компоненты на рисунке, с изоляционными частями.

Этот пакет является небольшой прибылью продаж, а не торговать.

Я разработан MX50 L серии AMP-это различные инструменты, протестированные производительность превосходна. В онлайн-циркуляции имитация MX50 или музыкальный факс XX50 используемые компоненты и версии PCB отличаются, покупайте друзья, обратите внимание на контрастность. Текущий номер версии MX50-V7 (MX50SE)

Тестовые данные: тестовое оборудование: Аудио Точность 2

Частотная характеристика = 20 Гц-25 к Гц-0,2 дБ

H9a4298f22471496fb6a08ef866352115n Ha57f1925bcf1496786d7286f07d7bd464 H3ce85d3221574bd3a58ab5de883febf91 H333dfb4a4ad84ca6be43150726d2fdd9p

THD + N = 0.002% 20 Гц-20 кГц 10 Вт RMS 8 Ом

БПФ гармонические схема:

Тестовые данные, испытательное оборудование: DSCOPE SERIES 3

Результат теста: частота 20 Гц-20 кГц-0,2 дБ

24000 Гц FFT для 10 Вт Выход:

Все транзисторы используются PHILI-PS лицензированных оригиналов KEC. Гарантия качества.
