Модуль + SDR трансивер Радио 70 МГц-6 ГГц программное обеспечение определенное радио для гигабитной Ethernet Micro SD карты

Описание продукции:

PLUTO +-это программно-определяемая радиоплатформа, которая поддерживает 2TX и 2RX, поддерживает Gigabit Ethernet и Micro SD-карту. Это относится к дизайну для известных ADALM-PLUTO ADI и улучшает его недостатки.

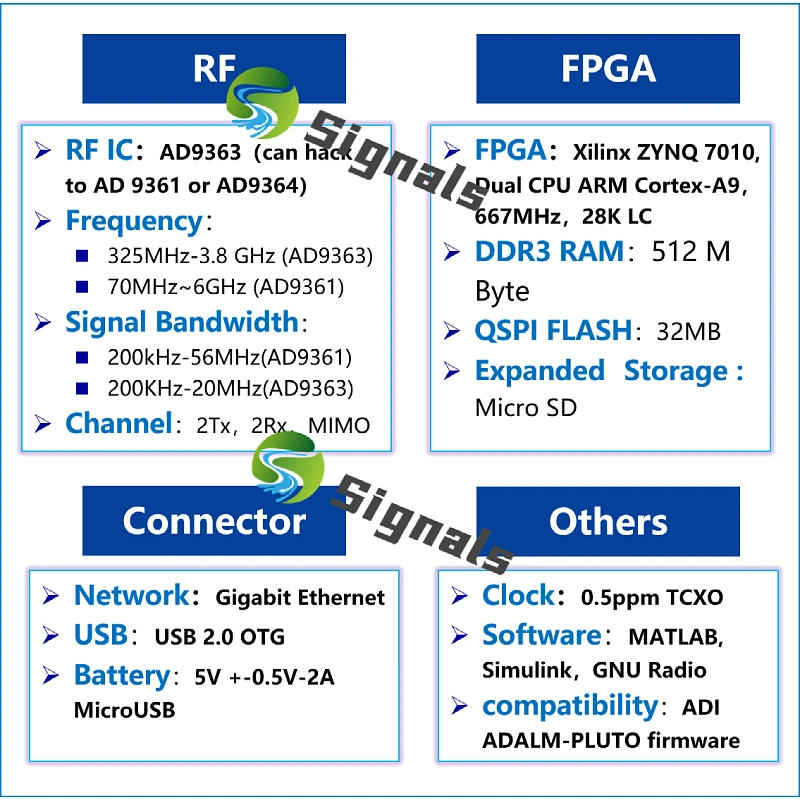

Особенности:

-ADC/DAC: AD9363 (можно взломать AD9361 или AD9364)

-2 канала передачи, 2 канала приема

-Диапазон RF: 70 МГц ~ 6 ГГц

-Часы Ref: VCTCXO 40 МГц 0,5 ppm

-SOC: для Zynq7010 FPGA: 28k

-RAM: 512M

-Вспышка: 32 м

-USB: 2,0, поддержка OTG

-Ethernet: 1000 Мб

-Micro SD можно использовать для загрузки

-Вход постоянного тока: 5V ± 0,5 V-2A microUSB

Интерфейсы:

Пожалуйста, обратите внимание на то, что все ввода-вывода уровни 1,8 V.

При использовании официальной прошивки для ADI-PlutoSDR, Пожалуйста, подключите к URST-MI052.

При использовании прошивки Pluto + и необходимости поддержки Ethernet, Пожалуйста, подключите URST-MIO46

При загрузке с помощью sd-карты Подключите SD-H к 1V8

При использовании JTAG для отладки подключите JTAG # к GND

Подключите EXCLK к GND при использовании внешнего контрольного ввода часов

Порт ключа PTT:

-PTT диски оптомуфты через GPIO0 (MI00), который требует внешнего реле или цепи управления.

DFU ключ:

-В любое время, вы можете нажать кнопку DFU и включить PLUTO + снова, чтобы войти в режим DFU, но вам нужно подключить URST jumper к MI052.

Ref CLK вход IPEX:

-Вы можете подключить кабель для ввода внешних высокоточных справочных часов для AD9363 через интерфейс IPEX.

-Основной уровень не должна превышать 3,3 V, и EXCLK джемпер должен быть подключен к GND, чтобы выключить встроенной веб-камеры-часы

Откалибруйте частоту встроенного VCTCXO:

-Частота часов 40 м может быть точно настроена путем регулировки регулируемого резистора рядом с VCTCXO, при условии, что у вас есть справочный источник сигнала.

Micro-SD:

Поддержка загрузки через sd-карту, необходимо подключить SD-H джемпер к 1V8.

Посылка:

Комплект 1:

-1 x SDR Radio PLUTO +

-Кабель MicroUSB-2 шт.

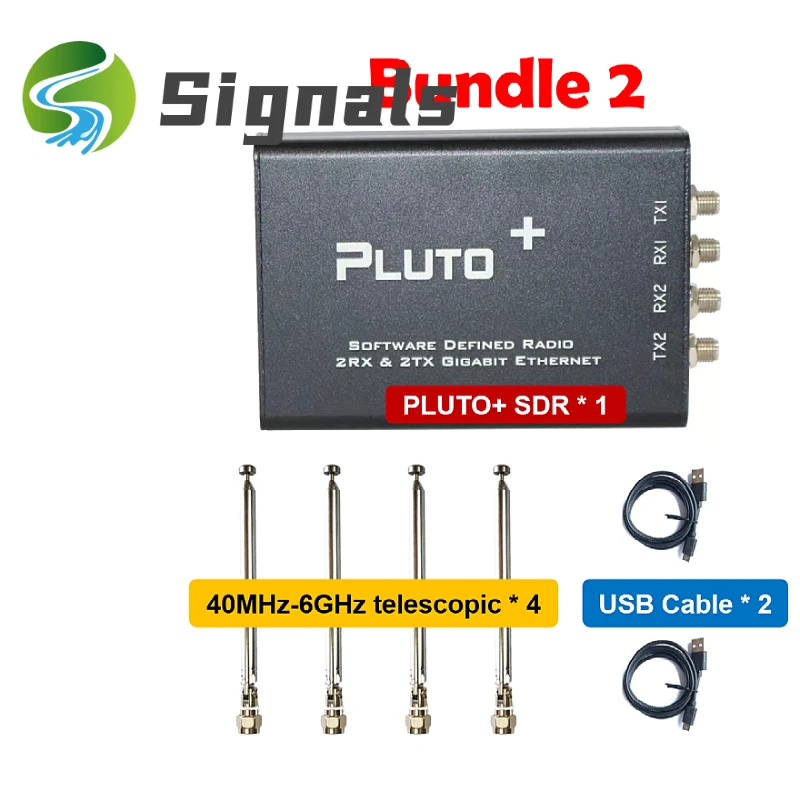

Комплект 2:

-1 x SDR Radio PLUTO +

-Кабель MicroUSB-2 шт.

-4x40 МГц-6 ГГц Телескопическая антенна

Примечание:

-Он собран и готов к использованию.

-Sd-карта не входит в посылка.

Примечание:
-Он собран и готов к использованию.
-Sd-карта не входит в посылка.
