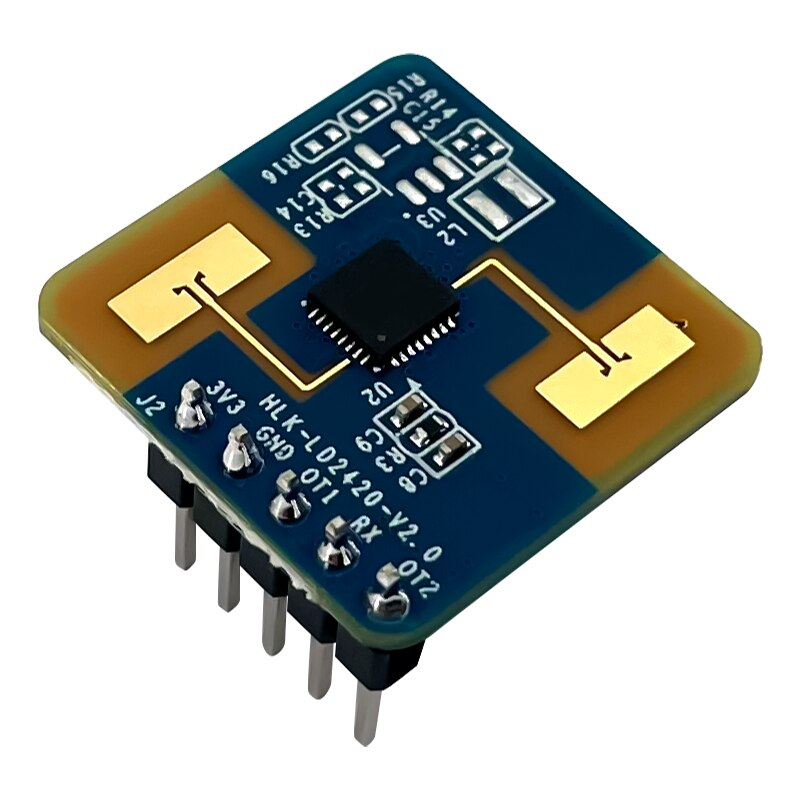

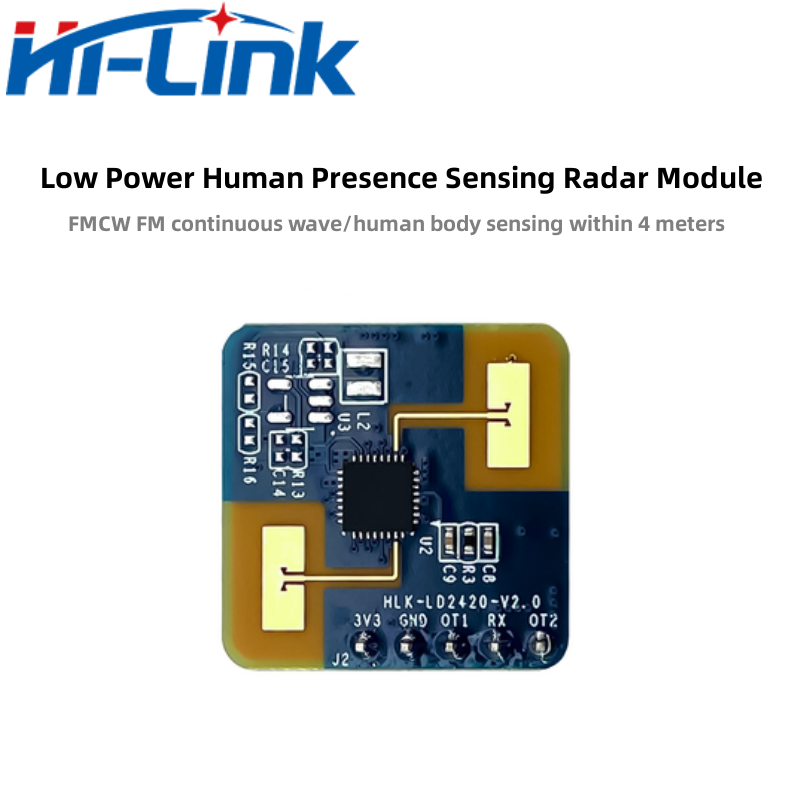

24 ГГц HLK LD2420 миллиметровый волновой датчик присутствия человека Интеллектуальный микродатчик движения

Пожалуйста, возьмите тестовую плату при первой покупке образца, что поможет вам более удобно протестировать модуль датчика.

Описание продукта

ЛД2420Является A24 ГГцМодуль индукции присутствия человека. Принцип его работы заключается в использовании непрерывной волны FMCW FM для обнаружения целей человеческого тела в заданном пространстве. В сочетании с обработкой радиолокационного сигнала и точным алгоритмом индукции человеческого тела он может реализовать высокочувствительную индукцию состояния присутствия человека и точно воспринимать человеческое тело в состоянии движения и микродвижения.

Он в основном используется в сценах в помещении для обнаружения движения или микродвижения человеческого тела в этом районе, а также для вывода результатов в режиме реального времени. Инструменты конфигурации доступны для изменения диапазона индукции, чувствительности индукции и времени задержки без экипажа. Поддержка вывода GPIO и UART, подключи и работай, гибкое применение для различных интеллектуальных сценариев и Терминальных продуктов.

Параметры продукта

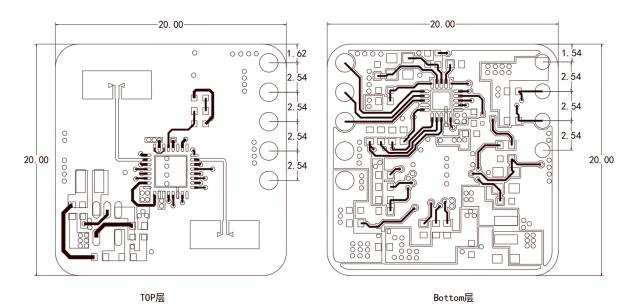

• Оснащен одночиповым интеллектуальным датчиком миллиметровых волн SoC и прошивкой интеллектуального алгоритма-Utra-Маленький Размер модуля: 20 мм × 20 мм

• Загрузите конфигурацию датчика человека по умолчанию, подключи и работай

• Диапазон частот 24 ГГц ISM, сертифицированный FCC, CE и внекомитетскими регуляциями спектра ● · Источник питания 3,3 В, поддерживает широкий диапазон напряжений 3,0 В ~ 3,6 В

• Средний рабочий ток 50 мА

• Цель обнаружения движется и микроводвижется человеческое тело.

• Отчетность результатов обнаружения в реальном времени

• Предоставьте инструменты визуализации для поддержки настройки интервалов расстояния обнаружения, настройки чувствительности и времени переноса результата между разделениями.

• Поддерживает разделение диапазона срабатывания, полностью экранирует любые помехи за пределами диапазона

• Индукция ближнего действия 0,2 м, слепая зона без обнаружения

• 1 самое большое расстояние обнаружения движения человека составляет 8 м.

• Большой угол обнаружения, охват достигает = 60 °

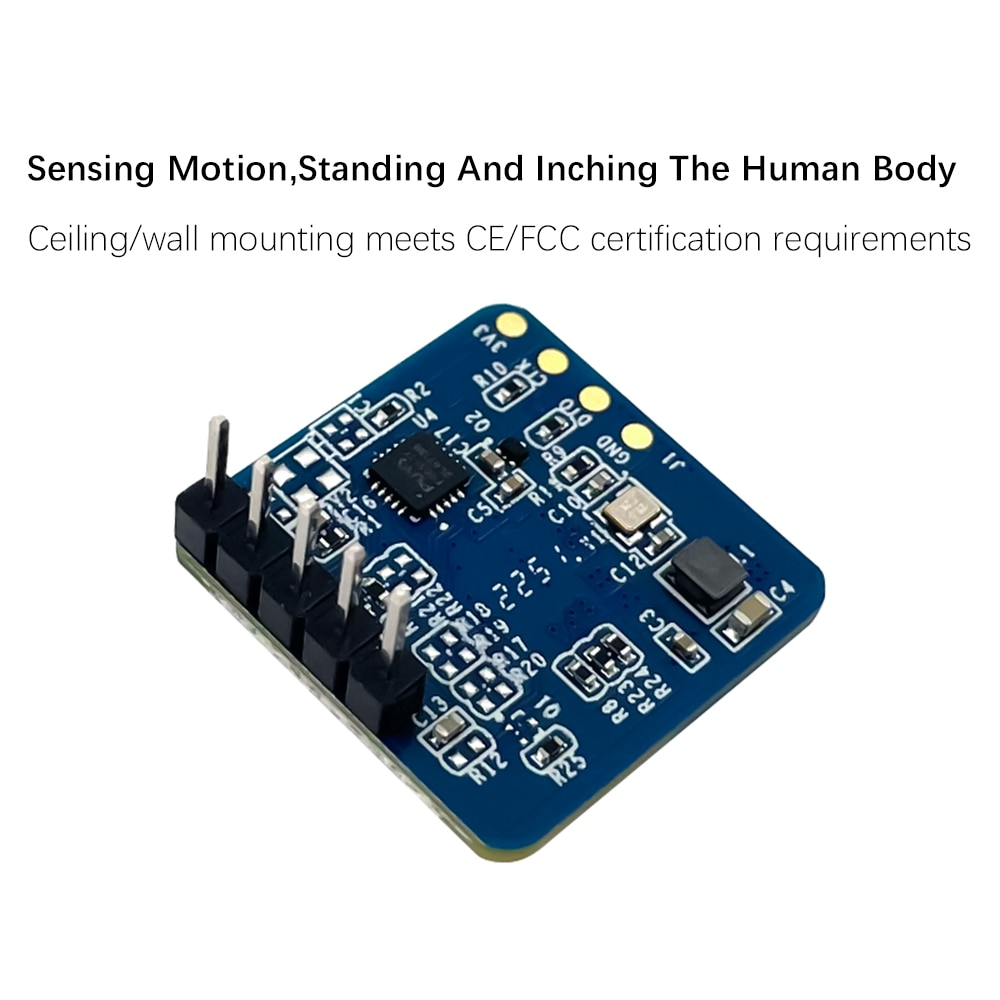

• Поддержка различных методов установки, таких как потолочный и настенный подвес Независимая Конфигурация триггера и удерживания, сильная защита от помех

Применение

* Управление освещением датчика человеческого тела

Он определяет, есть ли кто-то в помещении, и автоматически управляет освещением, таким как осветительное оборудование в общественных местах, Различные сенсорные лампы, лампы накаливания и т. Д.

* Пробуждение индукции человеческого тела экрана рекламы и другого оборудования

Автоматически включается, когда люди приходят, и автоматически спит, когда никто не приходит экономить энергию, доставка информации более точна и эффективна

* Защита безопасности жизни

Защита работы УФ-лампы, чтобы предотвратить включение УФ-лампы, когда вокруг есть люди, и причинение травм

Автоматическое Обнаружение и сигнализация опасных мест для предотвращения проникновения людей в определенные пространства высокого риска, такие как места высокого риска, введенные персоналом в результате взрывных работ на угольных шахтах.

* Умная бытовая техника

Когда в комнате долгое время никого нет, телевизор, кондиционер и другие электроприборы автоматически отключаются, экономя энергию и безопасность.

* Интеллектуальная безопасность

Обнаружение и идентификация людей, вторгающихся, пребывающих и т. д. в пределах заданного диапазона
