4-осевой контроллер ЧПУ Ddcs V4.1

DDCS V4.1 + DDMPG маховик комплект:

DDCS V4.1-это контроллер движения с 3 ~ 4 осями для шаговых и серводвигательных систем, который обновляется от DDCS V3.1 на программном и аппаратном обеспечении. DDCS V4.1 с подчиненной функцией, 7 дюймовым tft-экраном, 17 кнопками управления, дифференциальным режимом и двойным импульсным режимом выходной сигнал для опционального, самый высокий выходной пульс на оси 500 кГц/ось, 2-4-осевая линейная интерполяция, любая 2-осевая круговая интерполяция;
DDCS V4.1 является автономным/автономным контроллером, поддерживает полный файл набора кодов Fanuc G и может передавать файлы через Ethernet связь между компьютером и контроллером DDCS V4.1, нет ограничений по размеру файла G-code. Дизайн g-кода поддерживает различные программы CAD/CAM, такие как ArtCam, MasterCam, ProE, JDSoft SurfMill, Aspire, Fusion 360 и так далее. Удовлетворить потребности различных станков с ЧПУ: гравировальные станки, фрезерные станки, роутеры, резка... и т. Д.

DDCS V4.1 Технические характеристики:

1): 18 фотоэлектрических изолированных цифровых входов, 3 фотоэлектрических изолированных цифровых выхода. Шпиндель можно конфигурировать как
Аналоговый шпиндель (0 ~ 10 в), а также серво шпиндель;
2): подчиненная Функция: Slave X, Slave Y или Slave Z, для Козловой Машины с двумя независимыми двигателями на основных осях;
3): Поддержка смещения для оси XYZA и может определить расстояние смещения. Поддержка поиска середины для оси X и Y;
4): с цикловым кодировщиком для оси, которая хороша для неограниченного вращения для оси. Также с окошком для проведения анализа;
5): функция поддержки функции «пробовать резки» (Руководство колеса);
6): поддержка функции пробежки для каждой оси (непрерывный, шаг, определенное расстояние), клиент может определить расстояние;
7): поддерживает только тип NPN выключатель;
8): Поддержка поплавкового зонда, фиксирующего зонда, вершины зонда и измерения длины инструмента;
9): Поддержка быстрого перехода, чтобы определить линию и ближайшее положение;
10): Поддержка обработки массива, последовательной обработки, фрезерной обработки плоских и фрезерной цилиндрической обработки;
11): Поддержка точки паузы, точки восстановления отключения питания и загруженной точки разрыва. И поддержка начинается с определенной линии и ближайшей линии;
12): поддержка работы с несколькими исходными точками, пользователи могут создать исходную точку и загрузить ее;
13): MPG и Расширенная клавиатура также могут управлять и редактировать систему контроллера;
14): Язык: сейчас доступен английский и китайский языки. Система также поддерживает Международное кодирование, поэтому почти поддерживает все языки, пользователи могут добавить свой собственный язык в систему управления;
15): принимает рамочный дизайн ARM + FPGA. ARM контролирует интерфейс человека-компьютера и анализ кода, а FPGA предоставляет базовые Алгоритмы и создает Пульс управления. Это гарантирует надежное управление и простоту в эксплуатации. Внутренняя операционная система основана на Linux;
16): основной чип управления ARM9, чип FPGA core. Система FPGA цитирует 32-битный генератор скорости, с более высоким разрешением для скорости/ускорения, это означает более высокую точность позиционирования;
17): улучшена функция моделирования. Во время моделирования, вы можете настроить FRO и наблюдать, соответствует ли путь программирования ожиданиям и проверить мягкие ограничения. Во время моделирования, он может быть приостановлен, и когда снова нажмите кнопку запуска, система будет продолжать имитировать от точки перерыва паузы;
18): добавить полярные команды программирования координат и команды вращения и завершенные команды компенсации радиуса на контроллере DDCS V4.1;
19): контроллер DDCS V4.1 обновляет алгоритм движения, путем обработки конфигурации точности профиля, делает длинную программу g-кода с короткими сегментами, работающими плавно;
20): независимо от того, насколько большой файл программы, система может быстро активировать функцию запуска с указанной линии и начать с ближайшей точки в течение нескольких секунд;
21): DDCS V4.1 добавлен сигнализация для водителя входных портов и может конфигурировать порты No. Как вы хотите. Так же, как DDCS-Expert;
22): увеличены параметры ускорения, когда E-stop, чтобы избежать столкновения, когда E-Stop машина в высокой скорости, изменение связанных параметров и системы может дать плавный стоп, это означает, что нет потери позиции;
23): источник питания для порта IO 24VDC, Минимальный ток 0.5A, блок питания для системы контроллера также 24VDC, Минимальный ток 0.5A. Контроллер нуждается в 2 поставщиках питания для правильной работы;
24): поддержка 4 видов прав на операции: посетитель, оператор, admin, super admin.

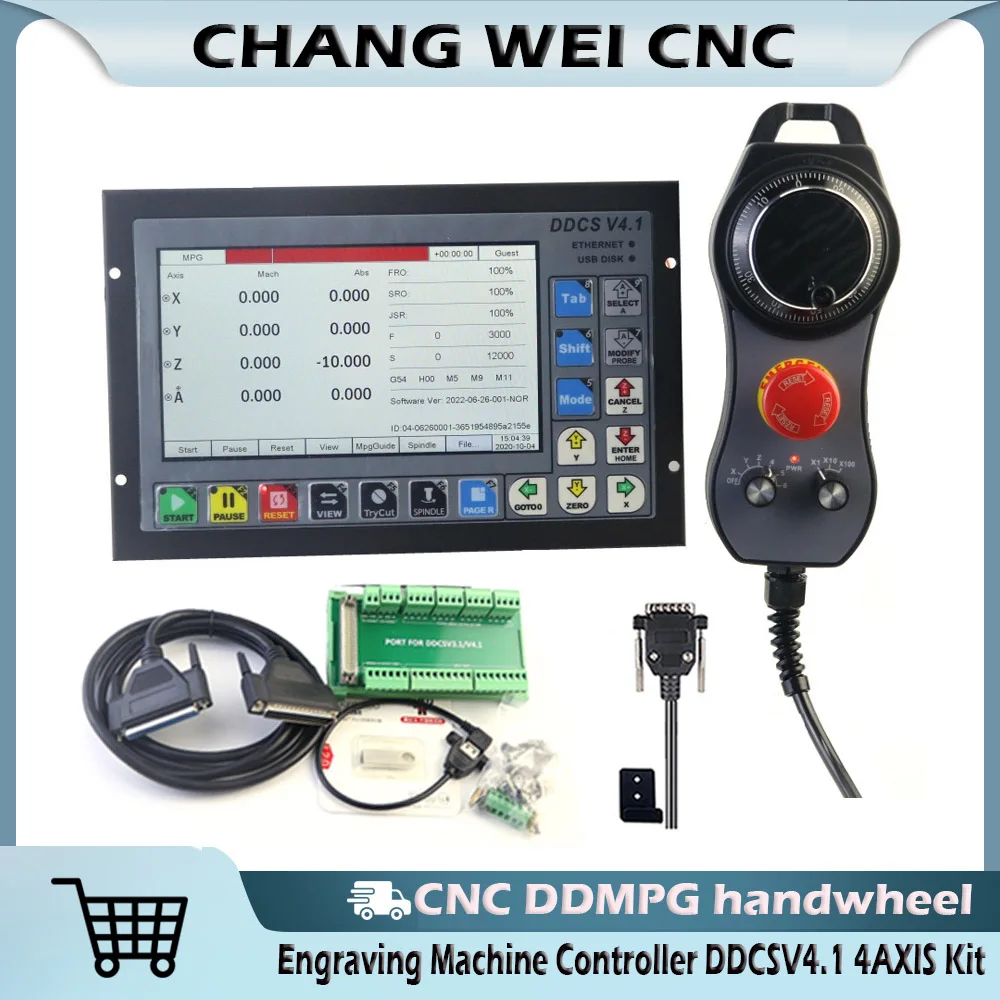

Посылка включает в себя:

1 х DDCSV4.1 Автономный контроллер с ЧПУ (3/4 оси опционально)
1 х DDMPG Handhweel
1 х крючок (для DDMPG)
1 x монтажная плата (для DDCS V4.1 и DDCS V3.1)
1 кабель DB37 2 метра (для проводки между клеммной платой и контроллером)
1 x USB флеш-накопитель 4 Гб
1 x USB удлинитель 29 см
1 x DB-15 штекер для MPG подключения
1 x терминал star/pause/stop/com
1 х другие маленькие аксессуары
Детальное изображение DDCS V4.1 + DDMPG

Структура макета панели DDCS V4.1 очень рациональна для экономии места. Все операции контролируются только 17 ключами, и ключи являются составными ключами, которые могут служить функциональными клавишами или цифровыми клавишами. DDCS V4.1 Размеры:

DDCS V4.1 монтажная плата определяет метод подключения, пожалуйста, проверьте руководство.

Пользователи могут конфигурировать Все входные и выходные порты (перейдите на страницу параметров и найдите «Параметры выходного сигнала» и «Параметры входного сигнала» для настройки номера портов по мере необходимости».
Для того, чтобы облегчить инженерам установку контроллера в шкаф управления, DDCS V4.1 обеспечивает Клеммную плату. Монтажная плата подключается к хосту контроллера через экранированный кабель DB37. На интерфейсе есть винтовые фитинги, которые очень прочные и надежные.
Пользователь может установить монтажную панель в шкаф управления с соответствующим направляющим Рельсом C45, размер направляющей показан в следующем:

DDCS V4.1 инструкции по проводке
