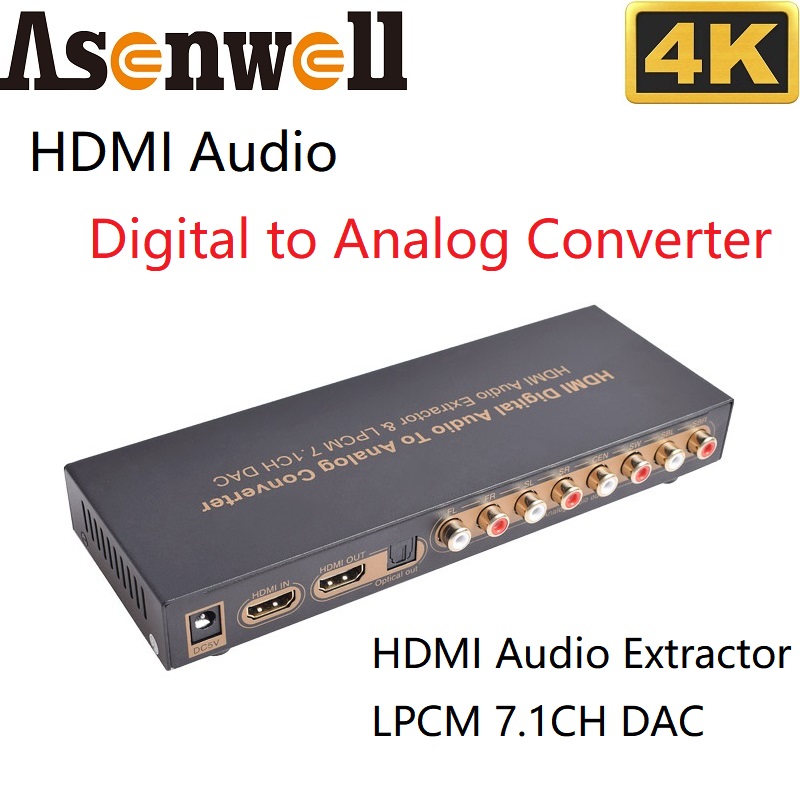

4K HDMI аудио экстрактор V1.4 LPCM 7,1 CH DAC конвертер без декодера SPDIF 5,1 7,1

Код товара: A1005003215973854

Кешбек: 15%

Магазин: АлиКэшбэк20

Пройдите простую регистрацию, чтобы делать покупки выгодно.

Доступные опции:

Цвет:

UK Plug EU Plug AU Plug US Plug

Описание:

Примечание: это аудиоконвертер LPCM, это не аудиодекодер DTS.

СОДЕРЖАНИЕ ПАКЕТА:

1. Адаптер питания переменного тока 1 шт.

2. Руководство пользователя 1 шт.

ОСОБЕННОСТИ ИНТЕРФЕЙСА:

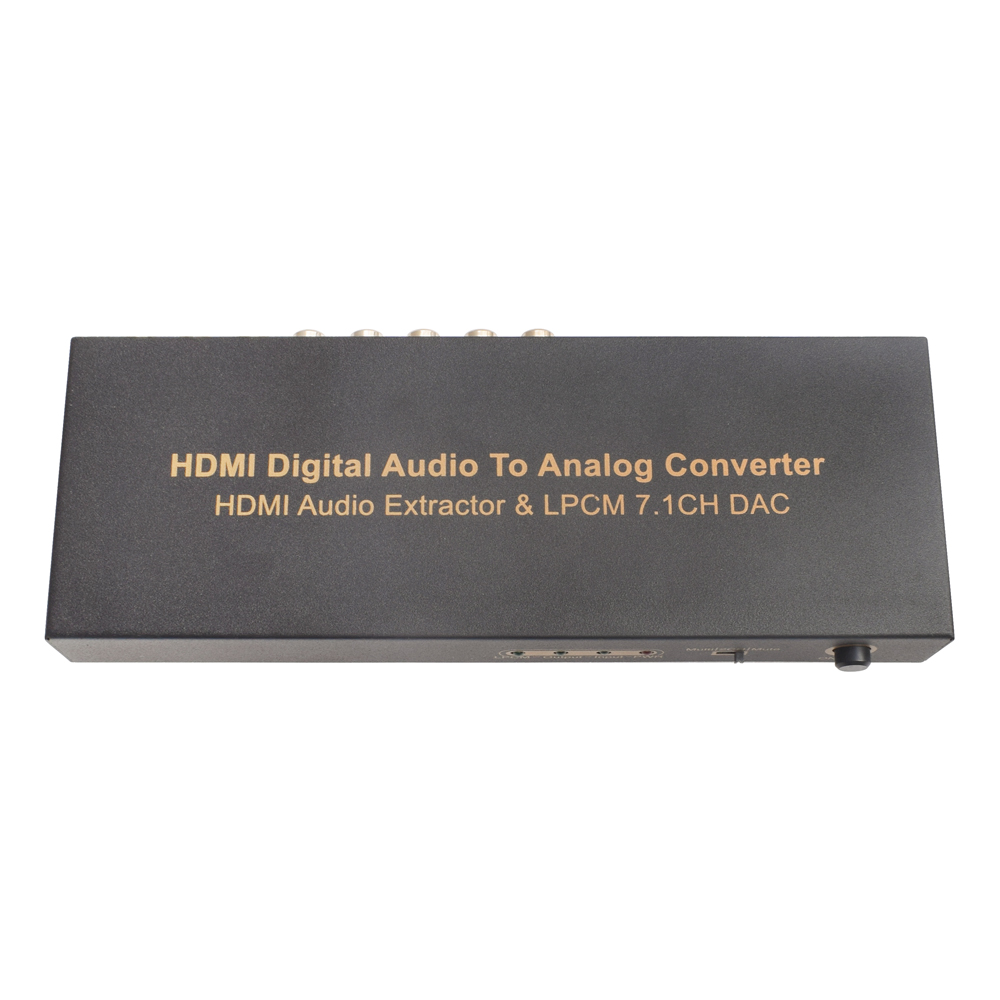

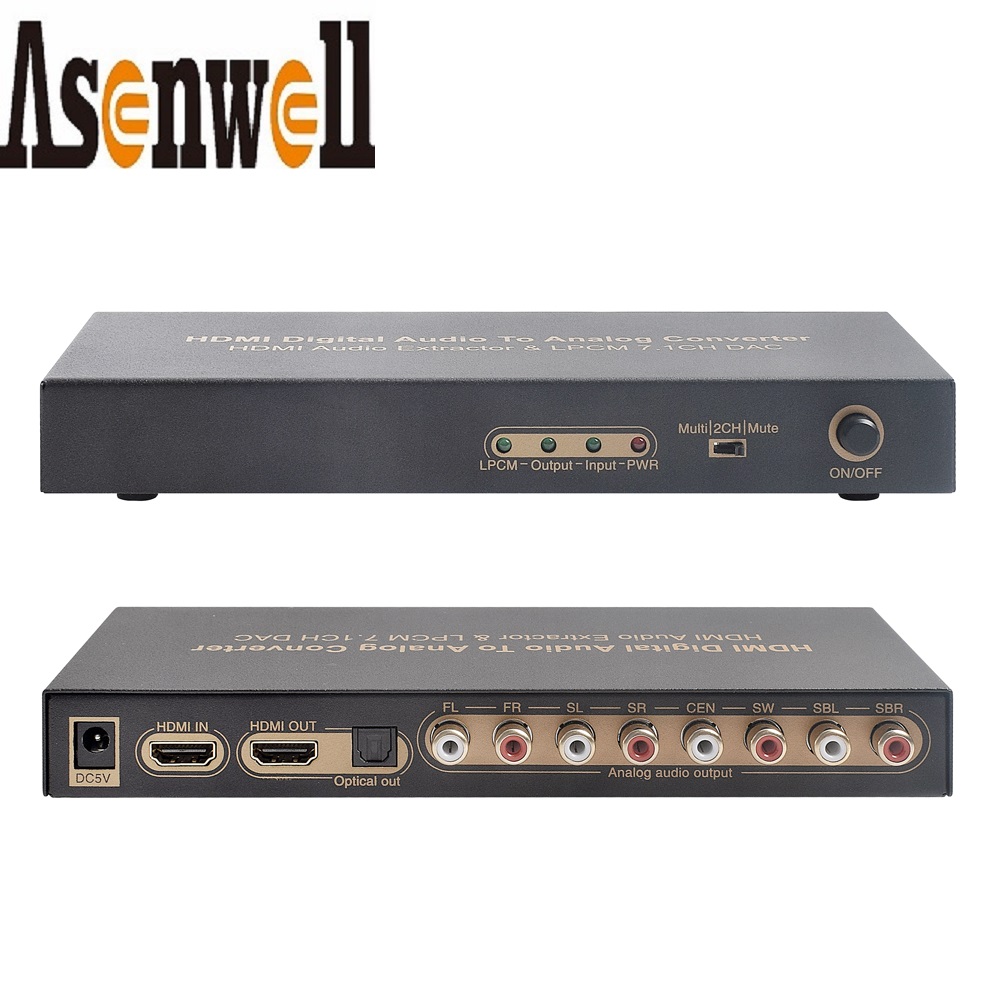

FIG.1.0 Вид на передней панели

Светодиод LPCM:Индикатор формата аудио LPCM

Входной светодиод:Индикатор состояния входа HDMI

Выходной светодиод:Индикатор состояния выхода HDMI

Светодиод PWR:Индикатор включения/выключения питания

ПЕРЕКЛЮЧАТЕЛЬ:Переключатель режима аудиовыхода.

Мульти: многоканальный аудио режим. Переключитесь в этот режим, чтобы источник HDMI выводил звук 5,1/7,1 LPCM на встроенный EDID. Затем RCA выводит 5,1/7,1 CHаналоговый звук, оптический выход 2-канальный цифровой звук LPCM и выходной байпас HDMI.

Примечание. Требуется поддержка исходного проигрывателя и диска для многоканального аудиовыхода.

2CH: 2-канальный стерео режим. Переключитесь в 2-канальный режим для источника HDMI для вывода LPCM 2 channelsaudio на встроенный EDID. Затем выход стереозвука RCA, оптического и HDMI.

Отключить звук: режим отключения звука. Затем RCA, оптический выход без выхода, байпас выхода HDMI.

ВКЛ/ВЫКЛ:Переключатель включения/выключения питания

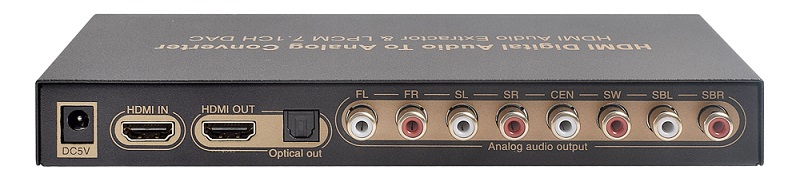

FIG.1.1 Вид на заднюю панель

DC5V:Входной разъем 5 В постоянного тока

ВЫХОД HDMI:Выходной порт HDMI

ФЛ/ФР:Передние порты аналогового вывода L/R

ЕКС:Центральный аналоговый выход

СБЛ/СБР:Объемный задний аналоговый выход L/R

HDMI IN:Входной порт HDMI

Оптически вне:Цифровой аудио выход SPDIF

SL/SR:Объемный L/R Аналоговые выходы

СВ:Аналоговый выход Sub Woof

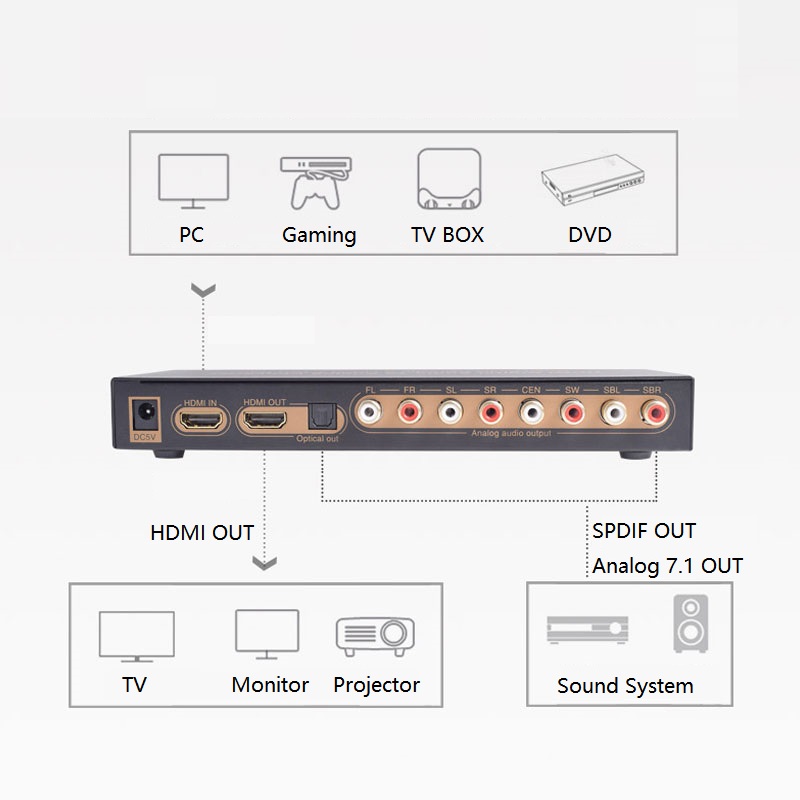

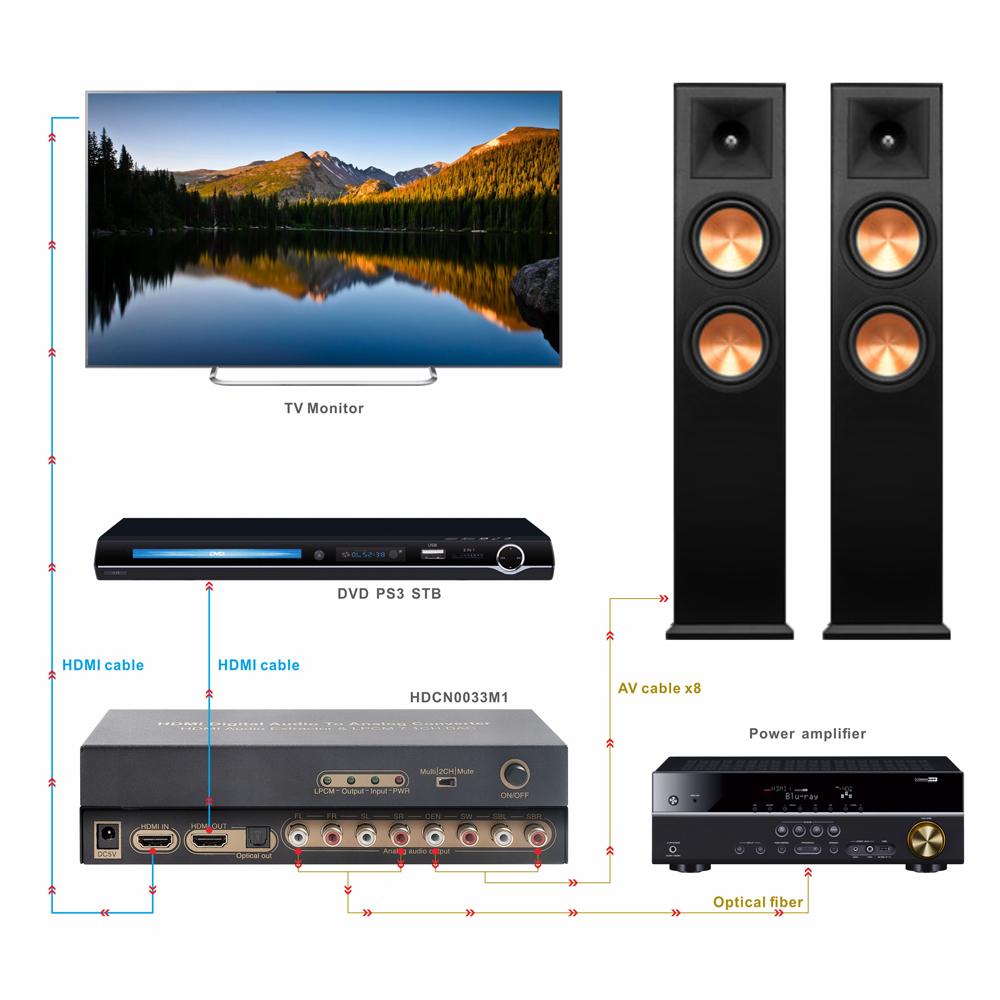

РАБОТА И ПОДКЛЮЧЕНИЕ:

1. Подключите один кабель HDMI от проигрывателя DVD/Blu-ray к входному порту HDMI конвертера.

2. Подключите один кабель HDMI от телевизора/монитора к выходному порту HDMI преобразователя.

3. Если вам нужен цифровой звук, подключите одно Оптическое волокно от цифрового усилителя мощности к выходному порту SPDIFпреобразователя.

4. Если вам нужен аналоговый звук, подключите восемь AV-кабелей от аналогового усилителя мощности к портам аналогового аудиовыхода преобразователя, канал должен соответствовать. Если вы хотите подключиться к телевизору или стереоусилителю мощности, вам нужно только подключить порты FL/FR 2 и переключить режим EDID на 2CH.

5. Подключите источник питания 5 В к преобразователю и вставьте его в розетку.

ОСОБЕННОСТИ:

☆ 1X вход HDMI и 1X выход HDMI, может синхронизировать аудиосигнал HDMI с разделением. Поддерживает 1x оптический цифровой аудиовыход SPDIF, многоканальный аналоговый аудиовыход RCA

☆ Поддерживает 12-битное видео Deep Color Full HD,3D и 4K2K

☆ Поддержка ЦИК

☆ Поддержка многоканального цифрового звука LPCM на аналоговый выход, до 7,1 канала.

☆ Использует ЦАП 24 бит/192 кГц

☆ Индикатор аудиоформата LPCM

☆ Поддерживает 3 режима аудиовыхода. Вы можете переключаться между многоканальным, стерео (2CH) и отключением звука.

☆ Высокое качество звука, низкий уровень шума

☆ Адаптер питания DC5V

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: HDCN0033M1

Разрешение HDMI: до 4K/30 Гц, 1080P/1080I/720P/576P/480P/60 Гц

Поддержка формата цвета видео: 24 бит/глубокий цвет 30 бит, 36 бит

Аудиоформат HDMI: DTS-HD/Dolby-TrueHD/LPCM/DTS/Dolby-AC3/DSD

Формат цифрового преобразования звука: LPCM, до 7,1 канала

Максимальная полоса пропускания HDMI: 300 МГц

Максимальная скорость передачи HDMI: 9 Гбит/с

Входной/Выходной сигнал TMDS: 0,5 ~ 1,5 В (TTL)

Входной/Выходной сигнал DDC: 5 В (TTL)

Диапазон частот дискретизации ЦАП: 32 ~ 192 кГц

ЦАП бит raterange : 16 ~ 24 бит

Уровень аналогового выхода RCA: 2 В RMS

SNR (1 кГц при 0 дБ) : ≥ 90 дБ

THD + N (1 кГц при 0 дБ) : ≤ 0,01%

Частотный диапазон: 20 Гц ~ 20 кГц

Расстояние входного кабеля HDMI: ≤ 15 м AWG26 Стандартный кабель HDMI

Расстояние выходного кабеля HDMI: ≤ 15 м (1080P)/8 м (4K) AWG26 Стандартный кабель HDMI

Максимальный Рабочий ток: 500 мА

Формат адаптера питания Вход: AC100V ~ 240V50HZ/60Hz, DC5V/1A

Размер (Д x Ш x В) : 205x74x26 (мм)

Вес: 360 г

Характеристики:

<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Название бренда</span>	ASENWELL
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Номер модели</span>	HDCN0033M1
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Происхождение</span>	Китай
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Тип</span>	Оптоволоконные кабели
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Возможности</span>	HDMI-Compatible1.4
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Сертификация</span>	Евротест (СЕ)
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Сертификация</span>	FCC
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Сертификация</span>	RoHS
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Комплект</span>	Комплект 1
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Название бренда</span>	ASENWELL
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Номер модели</span>	HDCN0033M1
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Происхождение</span>	Китай
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Тип</span>	Оптоволоконные кабели
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Возможности</span>	HDMI-Compatible1.4
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Сертификация</span>	Евротест (СЕ)
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Сертификация</span>	FCC
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Сертификация</span>	RoHS
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Комплект</span>	Комплект 1
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Применение</span>	Проектор
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Применение</span>	Телевизор
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Применение</span>	ТВ-приставка
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Применение</span>	УСИЛИТЕЛЬ
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Применение</span>	Проигрыватель MP3 / MP4
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Применение</span>	Камера
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Упаковка</span>	Картонная коробка
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">соединитель А</span>	HDMI-совместимый
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Разъём A</span>	Оптический интерфейс
