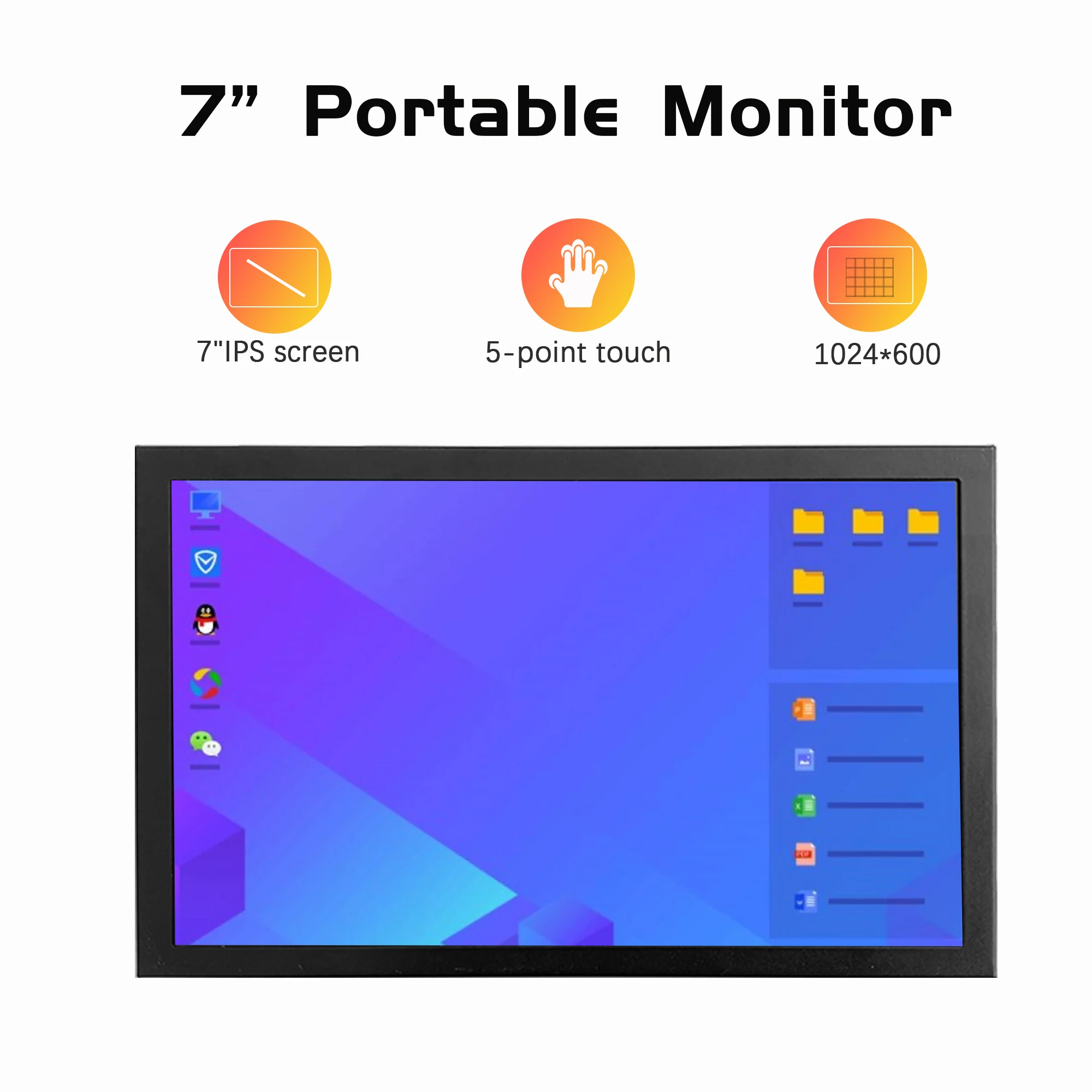

7-дюймовый мини-монитор TFT для ноутбука, 1024x600, HD/VGA/USB/AV

Параметры

• 1. Размер экрана: 7 дюймов Displ

  2. Яркость: 500 кд/㎡

  3. Компонент дисплея: Цвет TFT-LCD

  4. Разрешение: 1024*600 пикселей

  5. Входной сигнал: DC/Type-C/HD/VGA/AV

  6. Мощность: 12 В постоянного тока, Type-C:5V1A

  7. Встроенный Hi-Fi динамик мощностью 1,5 Вт

  8. Размеры продукта: 170*150*17,5 мм

  9. Поддержка регулировки яркости, громкости


Как использовать с основной системой IoT Raspbian/Ubuntu Mate/Win10

Шаг 1. Установите официальный образ Raspbian

1. Загрузите последнее изображение из официальной загрузки.

2. Установите систему в соответствии с официальными шагами руководства.

Шаг 2, измените «config.txt»

После завершения программирования этапа 1 откройте файл config.txt корневого каталога TF-карты и
Добавьте следующий код в конец файла, сохраните и безопасно Извлеките карту Micro SD: max_usb_cutrent = 1
Hdmi_force_hotplug = 1
Конфиг_хдми_буст = 7
Hdmi_group = 2
Hdmi_mode = 87
Hdmi_drive = 1
Display_rotate = 0
Хдми_квт 1024 600 60 6 0 0 0

Шаг 3. Управляйте 7-дюймовым HDMI EM713 с помощью Raspberry Pi.

Вставьте TF-карту в Raspberry Pi, подключите Raspberry Pi и ЖК-дисплей с помощью кабеля HDMI;

Подключите USB-кабель к одному из четырех USB-портов Raspberry Pi, а другой конец USB-кабеля подключите к USB-порту ЖК-дисплея;

Затем подайте питание на Raspberry Pi; после этого, если дисплей и касание в порядке, это означает, что привод успешно (Используйте полный 2А для источника питания).

Как использовать как монитор ПК

• Подключите выходной сигнал HDMI компьютера к интерфейсу LCD HDMI с помощью кабеля HDMI.

• Подключите сенсорный интерфейс USB на ЖК-дисплее (любой из двух MicroUSB) к USB-порту устройства.

• Если мониторов несколько, сначала отключите другие разъемы монитора и используйте ЖК-дисплей в качестве единственного монитора для тестирования.
