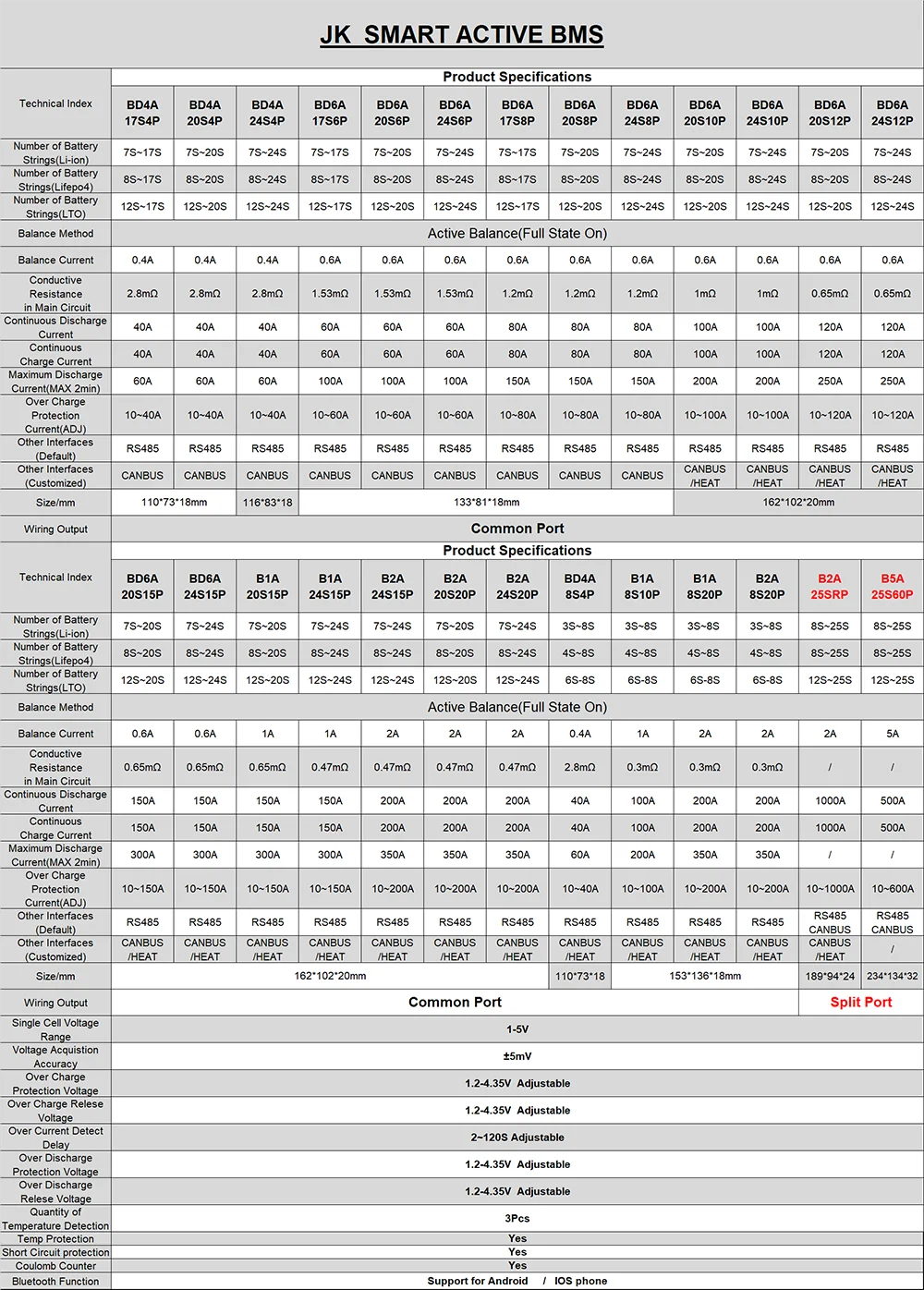

Аккумулятор JK SAMRT BMS

Ссылка для скачивания-IOS:Поиск (JIKONG BMS) В ПРИЛОЖЕНИИ МАГАЗИН

Ссылка для скачивания-Android: Поиск (JK БМС) В МАГАЗИНЕ Google









ПРИМЕЧАНИЕ:
①:Датчик температуры
②: Интерфейс RS485 (в настоящее время все JK BMS по умолчанию настроены с функцией RS485)
③: ЖК-интерфейс (в настоящее время все JK BMS по умолчанию настроены с ЖК-интерфейсом)
④: Интерфейс функции нагрева (в настоящее время может быть принята Функция нагрева, настроенная клиентами)
⑤:Интерфейс CANBUS (требует настройки)













ВНИМАНИЕ:

Защита (аномалия датчика тока)

Эта проблема возникает при использовании инвертора, потому что направление тока неопределенно,
Будильник будет отображаться. Это не влияет на нормальное использование BMS.
Такой сигнал тревоги появится, когда солнце не большое или маленькое, потому что в это время
Аккумулятор часто колеблется между зарядкой и разрядкой,
И есть неопределенные факторы, поэтому возникает эта проблема.

Чистый синусоидальный инвертор не потребляет постоянный ток. Ток от батареи имеет форму синусоидальной волны.
Он изменяется от нулевого тока до пикового тока за 1/4 цикла.
Пиковый ток на самом деле примерно на 40% больше, чем средний ток.
Затем ток снизится до нуля через 1/2 цикла. На этом этапе инвертор меняет полярность,
И снова наращивает ток, достигая пика во время цикла 3/4. Ток батареи снова положительный,
И инверсия происходит в цепи инвертора. Ток снова падает до нуля в конце цикла.
Процесс их повторяется для каждого цикла.

Если вы измеряете с помощью усредненного измерителя, вы просто увидите довольно устойчивый ток, который должен быть близок к истинному среднеквадратичному току.
Я использую измеритель True RMS Fluke, и он может дать очень точные показания этой странной формы сигнала.
Показания тока в BMS просто измеряют напряжение на шунтируемом резисторе. Это чтение проводится только периодически,
И он не синхронизируется с изменяющимся током от инвертора. Это может занять показания при нулевом токе или при пиковом токе,
Но, скорее всего, он упадет где-то посередине.
Из-за формы волны показания имеют тенденцию подпрыгивать немного выше и ниже истинного среднеквадратичного тока.
Он не идеален, но в долгосрочной перспективе он «достаточно хорош» для BMS, чтобы рассчитать ампер-часы, заряженные или разряженные от батареи.
Это работает, потому что если вы усредняете показания в течение часа, высокие и низкие показания будут усреднены.
