Активный балансировочный эквалайзер для 2S 3S 4S 8S 10S 13S 15S 16S 20S 24S 32S

Из-за партии продукции мы отправим черный или белый случайным образом, производительность и качество такие же.

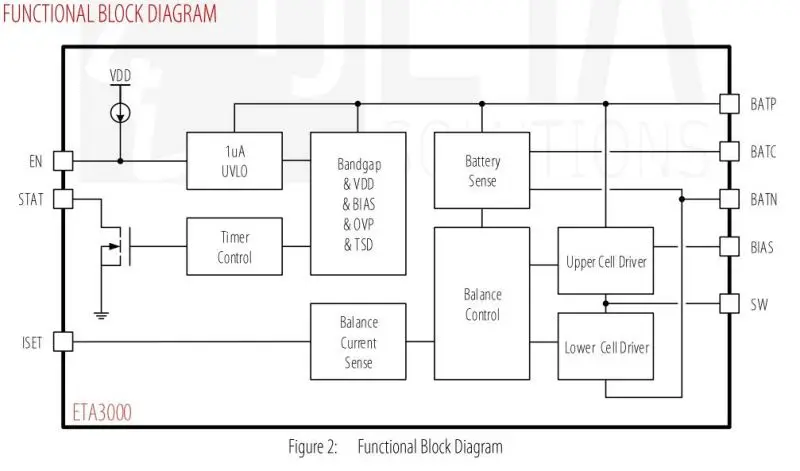

Преимущества продукта: BMS может уменьшить количество строк, быть совместимым с другими батареями, минимум 2S, Поддержка расширенных серий и повышение эффективности параллельных вычислений. Его можно использовать для ремонта аккумуляторов малой емкости, а также может использоваться параллельно с долговременной фиксированной аккумуляторной батареей BMS, поскольку логика настройки микросхемы заключается в том, что чем больше разница напряжений, чем больше балансовый ток, и Длительная фиксация не приведет к повреждению аккумулятора. ETA3000 выбран в качестве сбалансированного плана, который является зрелым и стабильным. Если вам нужен этот документ, свяжитесь с нами.
Применимая батарея: 3,2 V/3,65 V/3,7 V/4,2 V литиевая батарея или литий-железо-фосфат
Не подходит для: Конденсатор Fara, литий-титанатный аккумулятор
Режим балансировки: Индуктивная передача активной энергии
Равновесная эффективность: 92%
Логика выравнивания: Возьмите две соседние батареи в качестве устройства и одновременно Выполните несколько колонок
Условие триггера: Соседний перепад давления> 0,1 В
Ток выравнивания: 1A (соседняя разница напряжений больше 0,3 В)
Остановка выравнивания:Соседний перепад давления <0,03 В
Период выравнивания:Полное напряжение (включая зарядку, разрядку и холостой ход)
Защита от низкого напряжения:Напряжение аккумулятора ниже 2,5 В
Спящая сила:2uA низкое энергопотребление, аккумулятор может простаивать в течение длительного времени
Индикатор равновесия:Когда светодиод горит, это означает, что он находится в равновесии. Когда светодиод не горит, баланс останавливается. Когда светодиодный индикатор мигает, это указывает на то, что внутреннее сопротивление батареи большое, разомкнутая цепь или приостановлено.
Установка:Подходит для длительного использования внутренней аккумуляторной установки, с низким энергопотреблением, низким нагревом, высокой безопасностью и стабильностью.
Другие инструкции:Используйте вместе с защитной пластиной или защитной пластиной с пассивным балансом и не влияйте друг на друга
Логика подключения:Возьмите № 0 (B-) в качестве общей отрицательной клеммы для подключения в направлении вперед, а не из порядка или обратного соединения

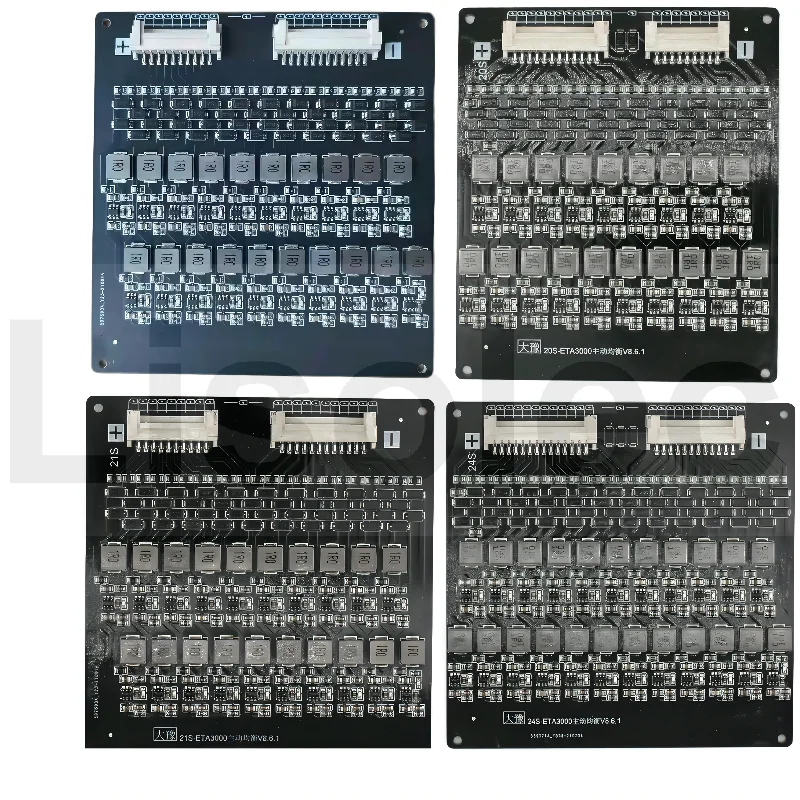

Размер
2S:25*23*6,5 мм
3S:50*22*6,5 мм
4S:50*34*6,5 мм
6S:78*33*6,5 мм
7S:90*37*6,5 мм
8S:90*37*6,5 мм
10S:90*49*6,5 мм
12S:90*59*6,5 мм
13S:90*62*6,5 мм
14S:90*62*6,5 мм
16S:90*73*6,5 мм
17S:91*77*6,5 мм
20S:100*88*6,5 мм
21S:100*93*6,5 мм
24S:100*100*6,5 мм
Совместимое использование
3S: 2S ~ 3S
4S: 2S ~ 4S
6S: 2S ~ 6S
7S: 2S ~ 7S
8S: 2S ~ 8S
10S:2S ~ 10S
12S: 2S ~ 12S
13S: 2S ~ 13S
14S:2S ~ 14S
16S:2S ~ 16S
17S: 2S ~ 17S
20S: 2S ~ 20S
21S:2S ~ 21S
24S: 2S ~ 24S
4S + 4S = 7S
4S + 21S = 24S ......







Если емкость аккумулятора превышает 30 Ач, рекомендуется использовать схему параллельного подключения для повышения эффективности баланса.
