Анализатор сети 3G, VHF/UHF/NanoVNA V2 антенна, VHF/UHF, VHF/nanovna v2/3g h

Тип 1

Особенности:
Изготовлен из высококачественного материала, практичен, имеет длительный срок службы.
Портативный и компактный, простой в эксплуатации и переноске.
С корпусом, 2,8-дюймовый сенсорный ЖК-дисплей.
Диапазон частот измерения составляет 50 кГц ~ 3 ГГц.
Высокая стабильность, высокая чувствительность, высокая точность, значительно Улучшенная производительность.

Технические характеристики:
Материал: печатная плата + акрил
Цвет: черный
Диапазон частот: 50 кГц-3 ГГц
Динамический диапазон системы (калиброванный): 70 дБ (до 1,5 ГГц), 60 дБ (до 3 ГГц)
Уровень шума S11 (калиброванный): -50 дБ (до 1,5 ГГц), -40 дБ (до 3 ГГц)
Скорость развертки: 100 точек/с
Дисплей: 2,8 дюйма, 320*240
Интерфейс USB: Micro USB
Питание: USB, максимальный ток заряда 1А
Батарея: 1 * литиевая батарея, 1950 мАч (в комплекте)
Разъем батареи: JST-XH 2,54 мм
Максимальные точки развертки (на устройстве): 201
Максимальные точки развертки (USB): 1024
Обратные потери порта 2 (1,5 ГГц): 20 дБ, тип.
Обратные потери порта 2 (3 ГГц): 13 дБ мин.
Размер упаковки: 170*100*35 мм/6,7*3,9*1,4 дюйма
Вес упаковки: 225 г/7,9 унции

Примечание:
1. VNA-QT загрузка программного обеспечения: https://github.com/releases
2. заставка: https://github.com/zarath/tree/feature
3. Руководство пользователя: https://github.com/raw/master/ug1101.pdf

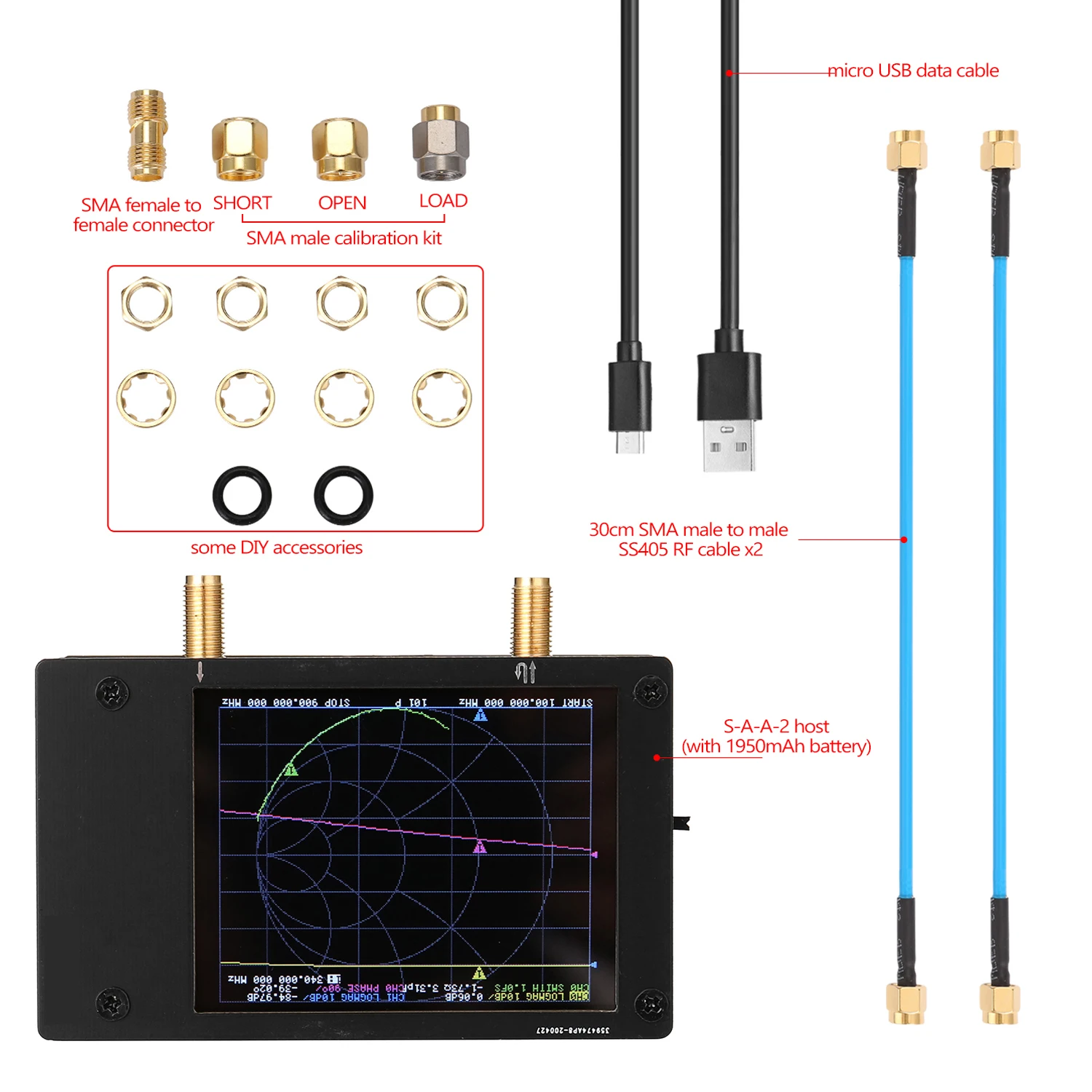

Список упаковки:
1 * S-A-A-2 Хост (с аккумулятором 1950 мАч)
1 * кабель для передачи данных Micro USB
2*300 мм SMA от мужчины к мужчине SS405 RF кабель
1 * комплект для калибровки мужчин SMA-ОТКРЫТЫЙ
1 * Мужской калибровочный комплект SMA-КОРОТКИЙ
1 * комплект для калибровки штекера SMA-НАГРУЗКА
1 * SMA гнездо-гнездовой разъем
1 * набор аксессуаров

Особенности:
Изготовлен из высококачественного материала, практичен, имеет длительный срок службы.
Портативный и компактный, простой в использовании и переноске.
Диапазон частот измерения составляет 50 кГц ~ 3 ГГц.
Высокая стабильность, высокая чувствительность, высокая точность, значительно Улучшенная производительность.
Металлический корпус, 3,2-дюймовый большой экран более точен для прикосновения, прост в эксплуатации, не требует подключения питания, избавляется от оков кабеля для передачи данных и может использоваться отдельно.
Этот продукт может достигать 3G, может измерять антенны 2,4G, также может измерять дуплексер, фильтр.

Технические характеристики:
Материал: печатная плата + металл
Основной Цвет: черный + золотой
Диапазон частот измерения: 50 кГц-3 ГГц
Динамический диапазон системы (после калибровки): 70 дБ (от 50K до 1,5 ГГц); 60 дБ (до 3 ГГц)
Уровень шума S11 (после калибровки): -50 дБ (до 1,5 ГГц); -40 дБ (до 3 ГГц)
Скорость развертки: 100 точек/секунду
Пункты развертки (на приборе): 10-201 пунктов, регулируемых
Точки развертки (USB): 1-1024 точки, регулируемые
Источник питания: USB, 4,6-5,5 В
Порт RF: SMA
Интерфейс USB: Micro USB
Экран дисплея: 3,2-дюймовый TFT
Батарея: 1 * литиевая батарея, 1950 мАч (в комплекте)
Обратные потери порта 2: ≥ 13 дБ (до 3 ГГц), 20 дБ (до 1,5 ГГц)
Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5
Рабочая температура окружающей среды: 0-45 ℃
Размер элемента: 115*80*27 мм/4,5*3,1*1,1 дюйма
Размер упаковки: 180*120*35 мм/7,1*4,7*1,4 дюйма
Вес упаковки: 330 г/11,6 унций

Примечание:
1. Загрузка программного обеспечения: https://github.com/releases
2. Руководство пользователя: https://github.com/raw/master/ug1101.pdf

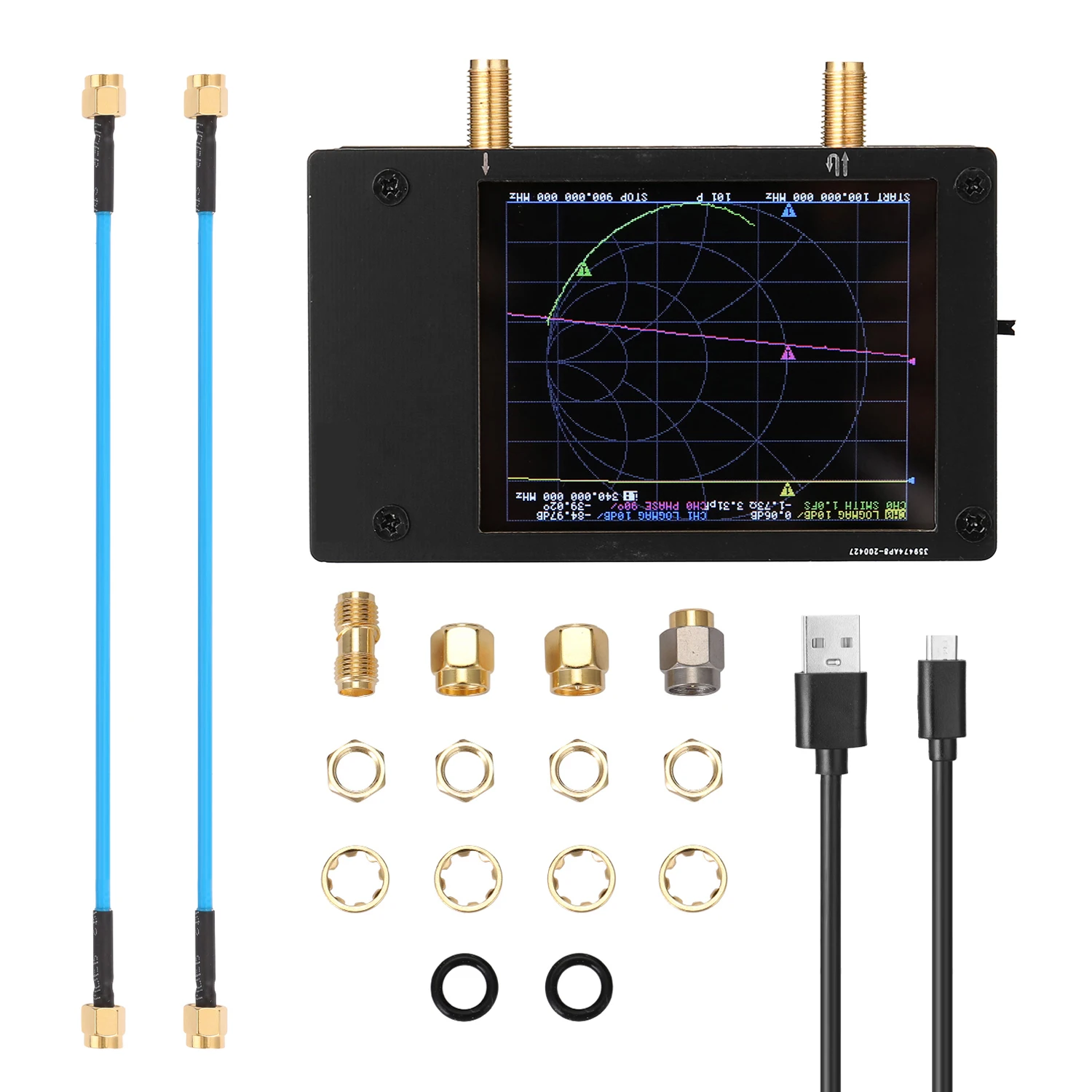

Список упаковки:
1 * Векторный анализатор сети
2*300 мм RF-кабель SS405 SMA Двойная Мужская игла
1 * USB-кабель для передачи данных
1 * калибровочный комплект (нагрузка 50 Ом)
1 * калибровочный комплект (короткий)
1 * калибровочный комплект (Открытый)
1 * SMA гнездо-гнездовой разъем
