ATIX AT-L-1EM/SS уличный электромеханический замок. Корпус нержавеющая сталь. Универсальная установка. Блокировка кнопки выхода

ATIX AT-L-1EM/SS – электромеханический замок для калитки в корпусе из нержавеющей стали и возможностью блокировки кнопки открывания замка

Замок является универсальным и может быть установлен на двери, открывающиеся как внутрь, так и наружу

Ocoбeннocти элeктpoмexaничecкoгo зaмкa ATIX AT-L-1EM/SS:

- Корпус из нержавеющей стали;

- Универсальный, может быть установлен на двери, открывающиеся как внутрь, так и наружу;

- Подходит для работы с контроллерами СКУД, кодовыми панелями, аудио и видеодомофонами;

- Сила удержания 500 кг;

- Блокировка кнопки выхода;

- Режим ВСЕГДА ОТКРЫТО

Принцип работы замка:

- Электромеханический замок работает в импульсном режиме и открывается при кратковременной, не более 3 секунд, подаче напряжения.

- Вручную замок может быть открыт или кнопкой изнутри, или ключом снаружи. Внимание: открывание замка снаружи происходит при повороте ключа на небольшой угол, полный оборот ключ делать не должен.

- После открывания любым способом замок остается в разблокированном состоянии до открывания двери.

- У замка имеется возможность блокировки кнопки открывания

- Цилиндровый механизм, расположенный на крышке замка, предназначен только для блокировки или разблокировки кнопки и никак не связан с внешним цилиндровым механизмом.

Направление открывания замка изменяется перестановкой запирающего ригеля, для этого:

- Отверните винты крышки замка и снимите ее

- Нажмите на ось запирающего ригеля и выдавите ригель из корпуса замка наружу

- Переверните ригель на 180 градусов и вставьте его обратно

- Установите крышку и заверните винты

Габаритные размеры (размеры приведены в миллиметрах)

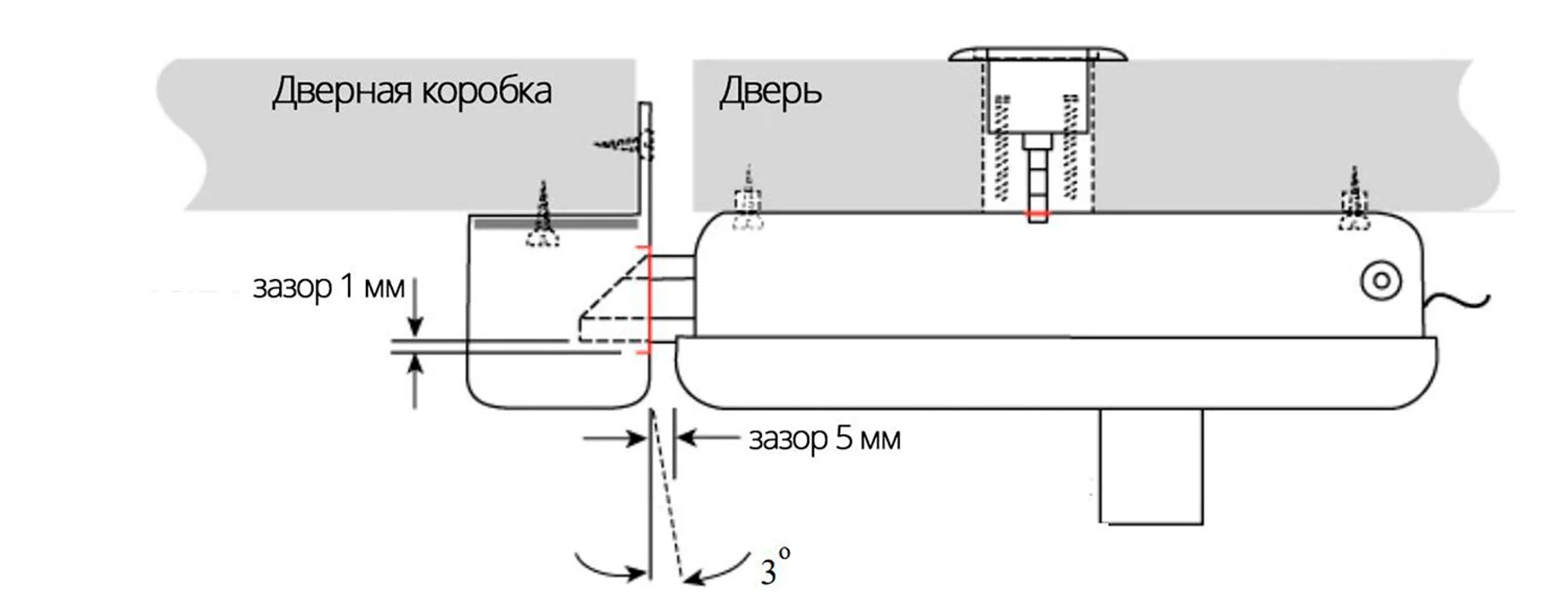

Схема установки электромеханического замка

Запрещается подавать на замок напряжение длительное время (более 3 секунд), это может вызвать: перегрев катушек, их коробление или сгорание. Для защиты катушек замка рекомендуется использовать импульсные накопители (БУЗ-блок управления замком).

Комплектация замка

1. Замок электромеханический - 1 шт.

2. Ответная планка - 1 шт.

3. Цилиндровый механизм - 1 шт.

4. Установочный комплект - 1 шт.

5. Ключи - 5 шт.

6. Паспорт - 1 шт.

Технические характеристики замка:

Тип замка: электромеханический, нормально-закрытый

Материал корпуса: нержавеющая сталь

Сила удержания: 500 кг

Кнопка выхода: есть

Блокировка кнопки: есть

Режим всегда открыто: есть

Внутренний цилиндр: есть

Внешний цилиндр: есть

Область применения: легкие, средние или тяжелые двери

Тип двери: правая или левая, открывается внутрь или наружу

Рабочее напряжение: 12 В

Потребляемый ток: 2 А

Рабочая влажность: 10 - 90%

Рабочая температура: от - 30 до + 70 °С

Размеры: 137 х 103 х 37 мм

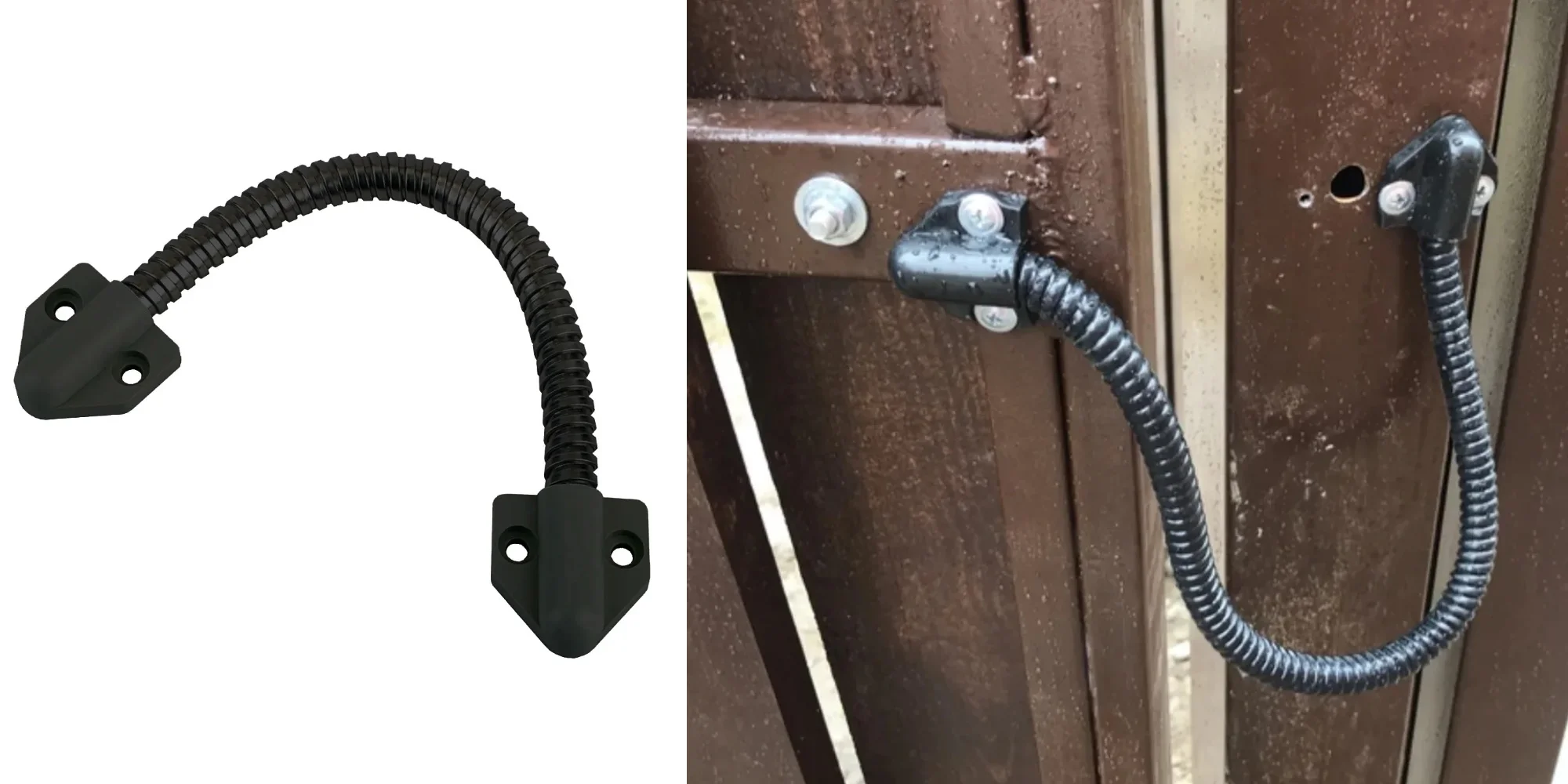

Гибкий переход

предназначен для защиты проводов от механических повреждений, устанавливаемых
на подвижных конструкциях (окна, двери).

БУЗ - блок управления замка.

Принцип работы БУЗ построен на накоплении энергии и выдача ее в нужный момент (при нажатии кнопки открывания замка на видеодомофоне).

Преимущества использования БУЗ:

- Не нужен мощный сетевой блок питания электрозамка;

- Не нужная прокладка силового кабеля для электрозамка (при установке видеодомофона);

- Защищает обмотки электромагнита замка от перегрева при залипании или случайного постоянного нажатия кнопки управления;

- Предотвращает пригорание контактов кнопки управления (реле);

- Рассчитан на установку непосредственно в корпус электрозамка;

- Значительно ослабляет конечную намагниченность в результате малой длительности импульса
управления;

- Защищает от обратной полярности подключения;

- Защита от короткого замыкания на выходе;

- При использовании аудиодомофона используется кабель 4х0,22 вместо стандартного 4х0,22+2х0,5;
