Автоматический антенный тюнер N7DDC 7x7 + OLED

Код товара: A1005003483936005

Кешбек: 15%

Магазин: АлиКэшбэк20

Пройдите простую регистрацию, чтобы делать покупки выгодно.

Доступные опции:

Цвет:

DIY Kits

Описание:

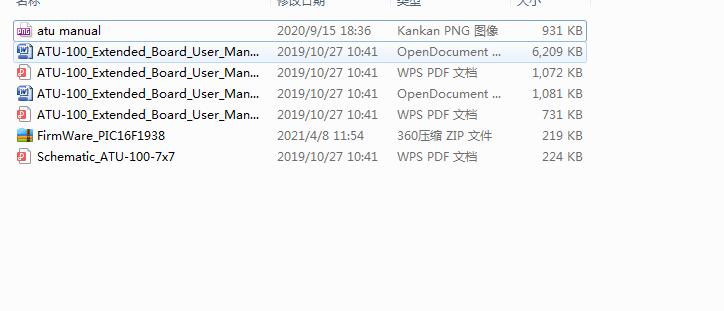

С РУКОВОДСТВОМ, SCH, пожалуйста скажите мне вашу электронную почту, так смогите отправить в вас!

ПРИМЕЧАНИЕ:

1. Набор DIY, должен иметь сварочную способность;

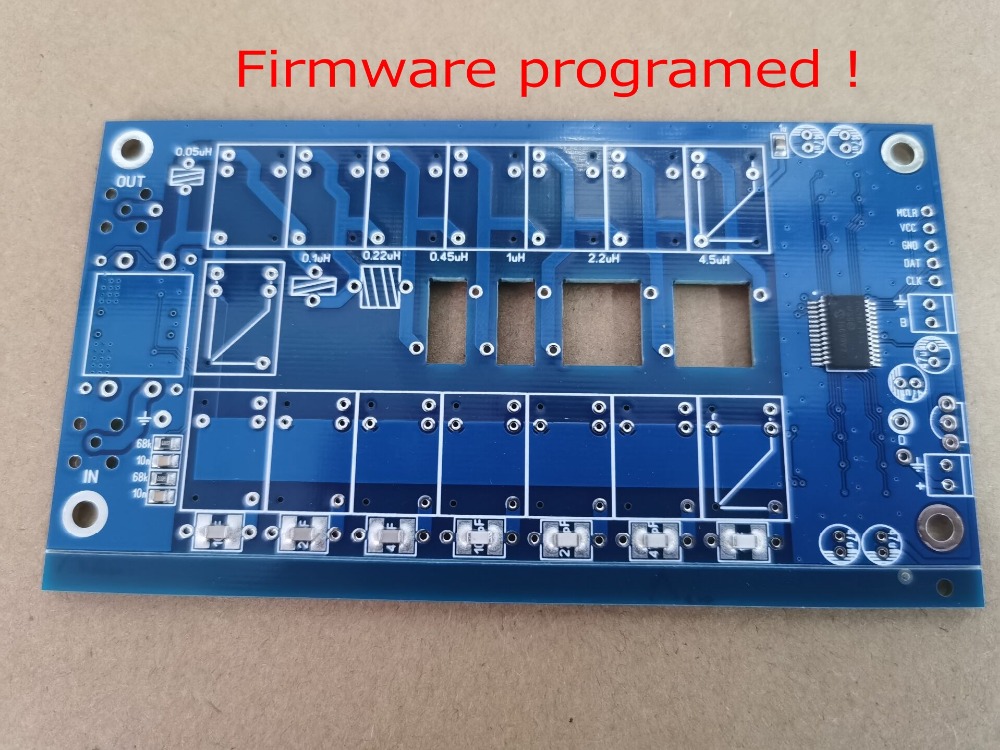

2. Нет необходимости записывать прошивку,

3. Все электронные компоненты SMD припаяны, микросхема припаяна!

4. Схема схемы и прошивка, свяжитесь с нами.

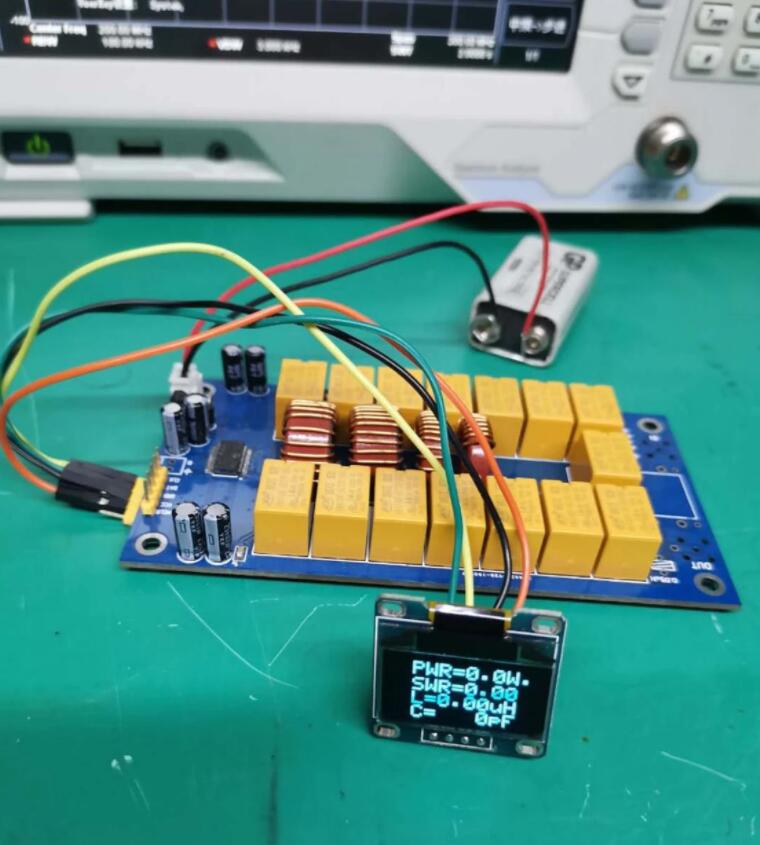

5. С 0,96 OLED

Мы собрали один, вот ссылка:

https://www.aliexpress.com/item/1005003483814999.html?spm=5261.ProductManageOnline.0.0.3a074edf8vl3eE

КОМПЛЕКТ ATU (автоматический антенный тюнер), разработанный N7DDC

Всю информацию о проекте вы можете найти на GitHub (N7DDC).

Диапазон питания: 10 - 15 В постоянного тока

Максимальный ток: 450 мА

Максимальная Рабочая мощность: 100 Вт

Максимальная Измеренная мощность: 150 Вт

Минимальная мощность для настройки пуска: 1 Вт

Рекомендуемая Максимальная мощность при настройке не выше 30 Вт. (после настройки можно установить 100 Вт и работать от этой мощности)

Минимальная Измеренная мощность: 0,1 Вт

Шаг измерения на мощности до 10 Вт: 0,1 Вт

Шаг измерения на мощности выше 10 Вт: 1 Вт

Точность измерения мощности: 10%

Максимальная индуктивность: 8,5 мкГн

Минимальный шаг для установки индуктивности: 0,1 мкГн

Максимальная установленная Емкость: 1870 пФ

Минимальный шаг для установки емкости: 10 пФ

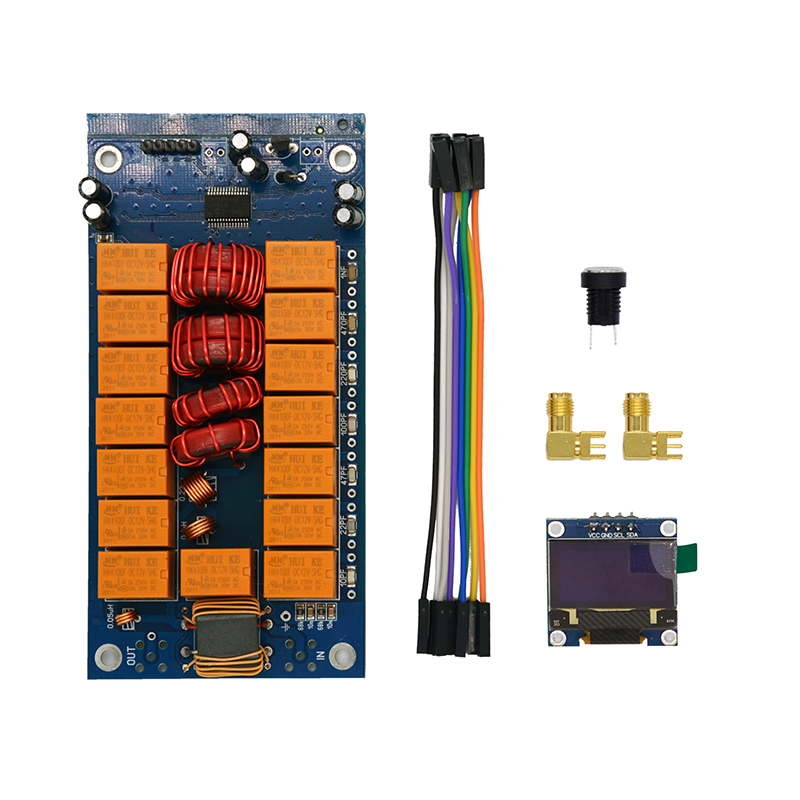

Тюнер мощностью 100 Вт, 7x7 (7 конденсаторов x 7 катушек) на базе PIC 16F1938.

Размер-120 мм х 62 мм.

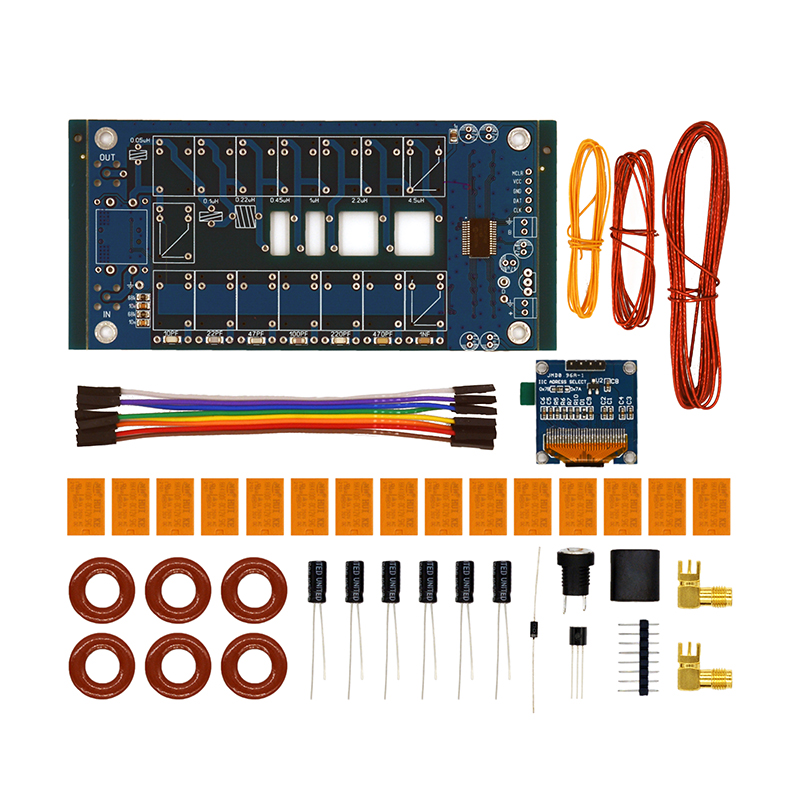

КОМПЛЕКТ включает:

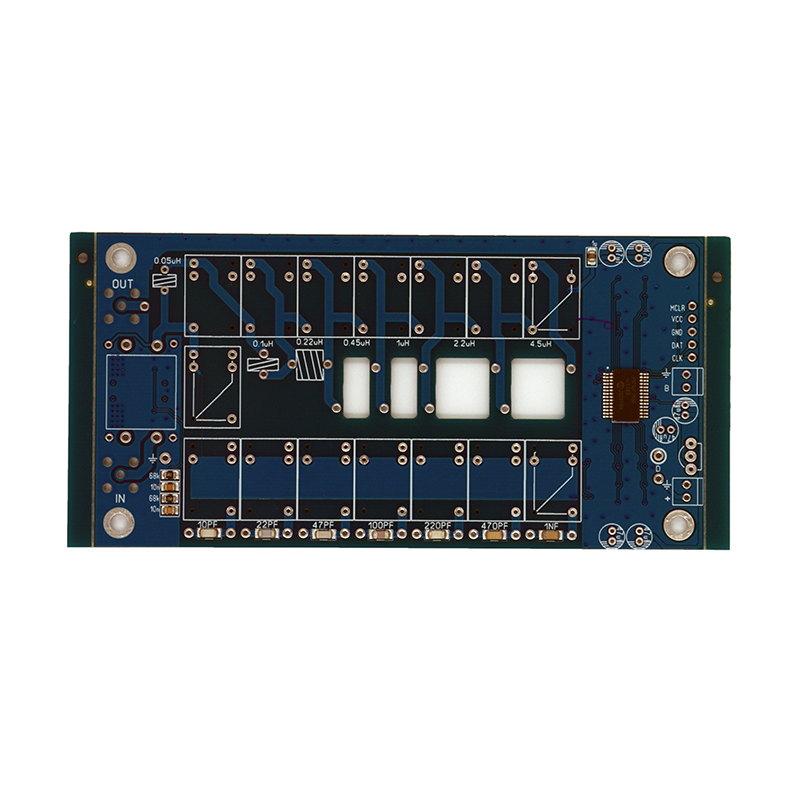

Печатная плата для автотюнера ATU-100 7x7 HF

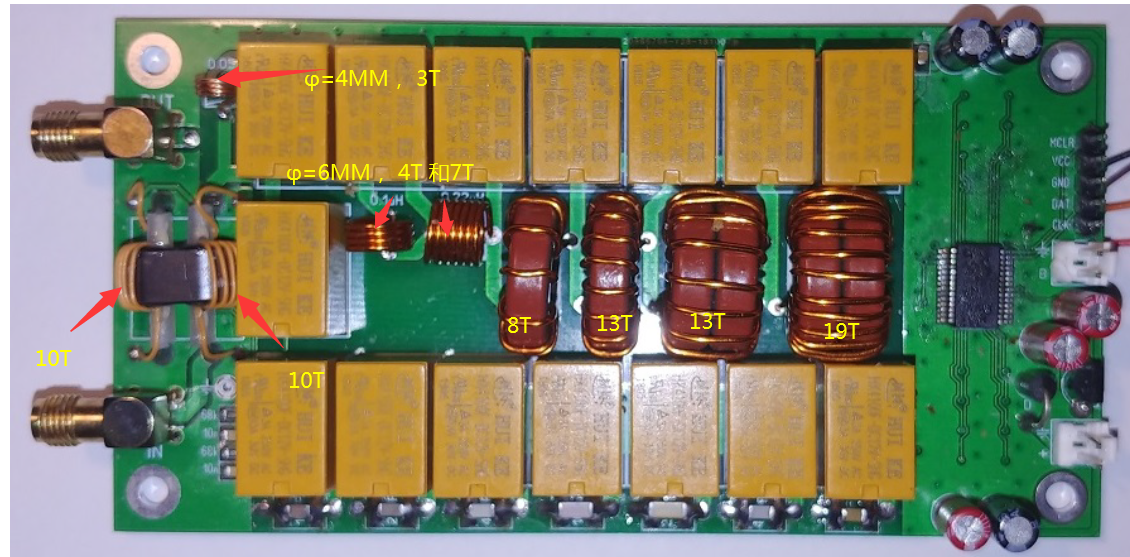

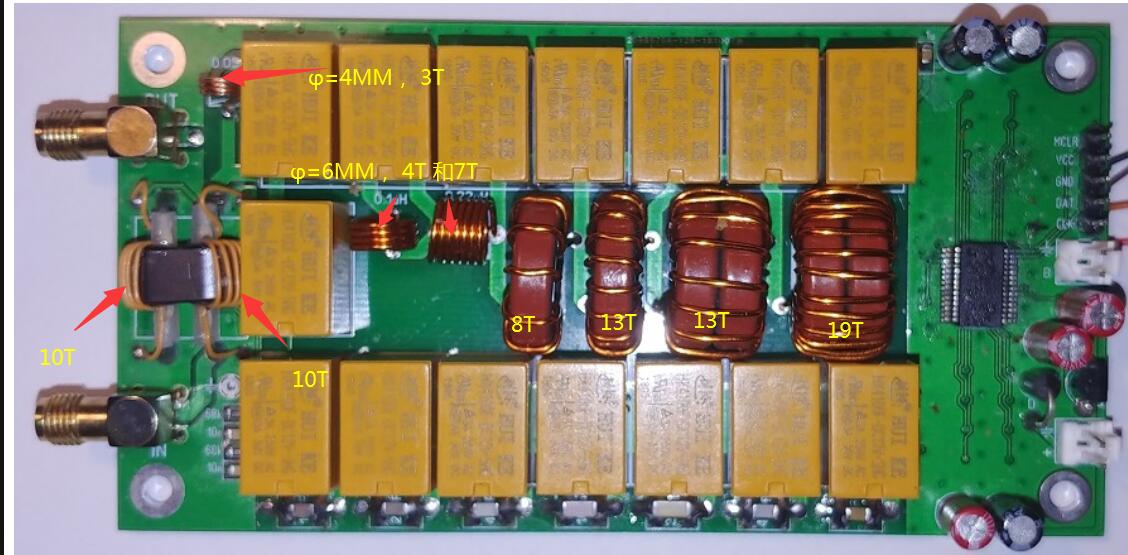

+ Набор тороидов:

-T68-2 (6 шт.);

-BN43-202 (1 шт.).

+ Набор деталей:

-PIC16F1938 (1 шт.) Припаян на печатной плате с прошивкой по умолчанию V3.0

-100R 2512 1% (4 шт.).

-Реле HK4100F-DC12V (15 шт.)

-ОЛЭД

Характеристики:
