Балансировщик активного баланса 100, 1 А, 4s lifepo4, эквалайзер литий-ионной батареи для 3S 4S 12 В, аксессуары для хранения энергии

Техническая Спецификация

IНдекс

Параметры

Замечания

Тип группы батарей

Литий-ионный 、 LiFePO4

Количество строк батареи

3S-4S, выбор в зависимости от количества
Струны на батарейках

Различные аккумуляторные струны
Нельзя смешивать

Баланс тока

0,01A-1A

Пиковый ток: 1,5 А

Режим баланса

Активный баланс

Баланс по условиям

Первая Одиночная строка voltage≥ 3,1 V

Допуск 0,1 В

Балансовые условия

Первая Одиночная строка voltage≤ 3,0 V

Допуск 0,1 В

Рабочая Потребляемая мощность

<1 мА

Ток сна

<5 мкА

Рабочая температура

 -20℃～60℃

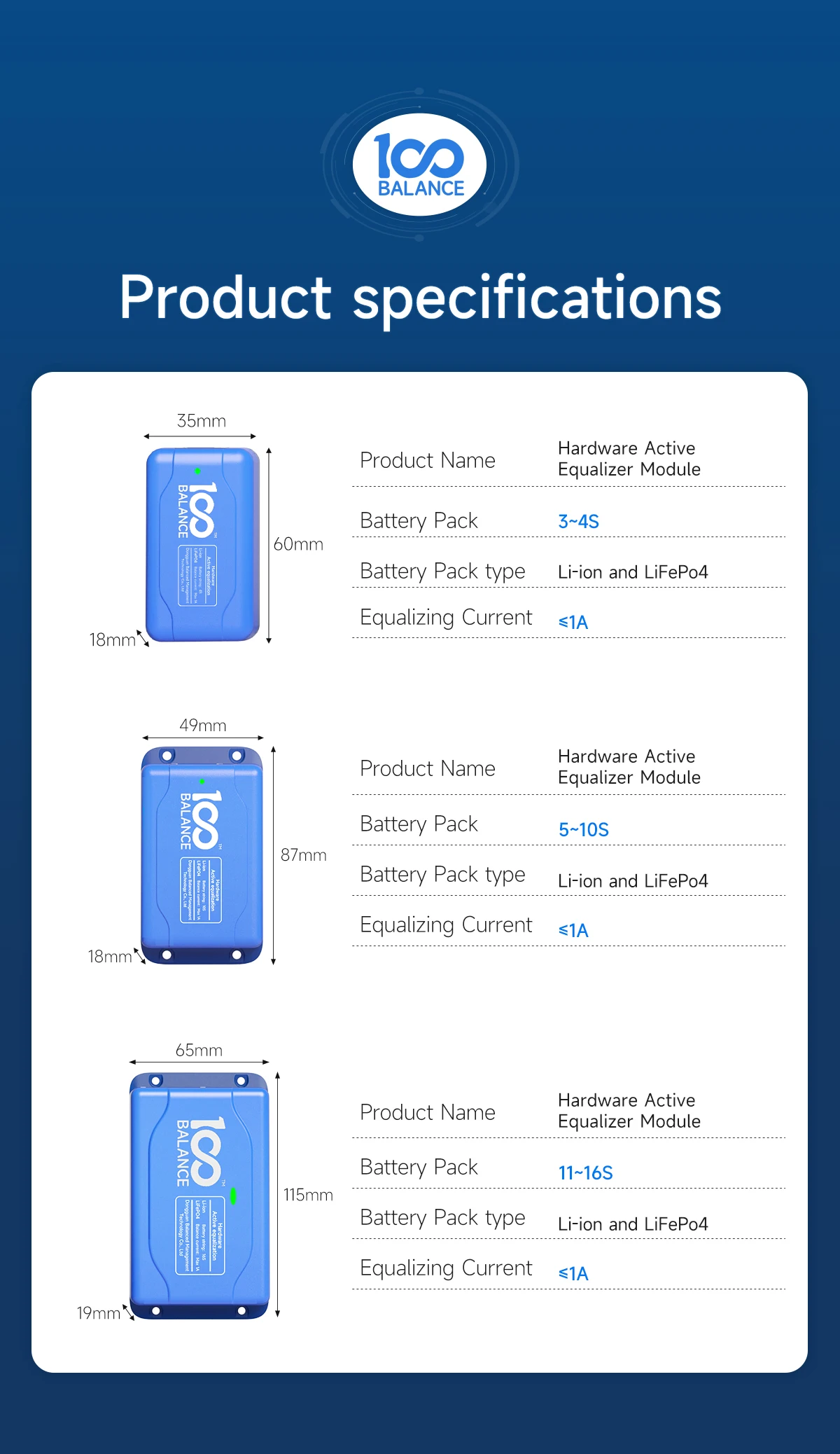

Размер

3 ~ 4S:60*35*18 мм
5 ~ 10S:87*49*18 мм
11 ~ 16S:115*65*19 мм

Световой индикатор баланса

ВКЛ: баланс на
ВЫКЛ: баланс или неисправность

IОписание встроенного определения

Наименование

Активный балансир

Пин

Знак

Описание определения

Проволока для отбора проб
(Пряжка PHB 2,0)

1

В0

Подключите раздел 1 Отрицательный полюс аккумулятора

2

В1 +

Подключите положительный полюс батареи секции 1

3

В2 +

Подключите положительный полюс батареи секции 2

...

...

Подключите ПОСЛЕДНИЙ 1 положительный полюс батареи

Специальность

Модуль Bluetooth, может подключиться к мобильному приложению для просмотра информации о аккумуляторном блоке

Список упаковки

Имя

Спецификация по умолчанию

ПК

Модуль активного баланса

Модуль активного баланса

1

Кабель выборки

Кабель для отбора проб, PHB2.0 _ 24AWG_300 мм
Черный провод подключается к отрицательному полюсу батареи, а синий жгут проводов подключается к положительным полюсам.

1

Руководство пользователя

Цветная печать

1

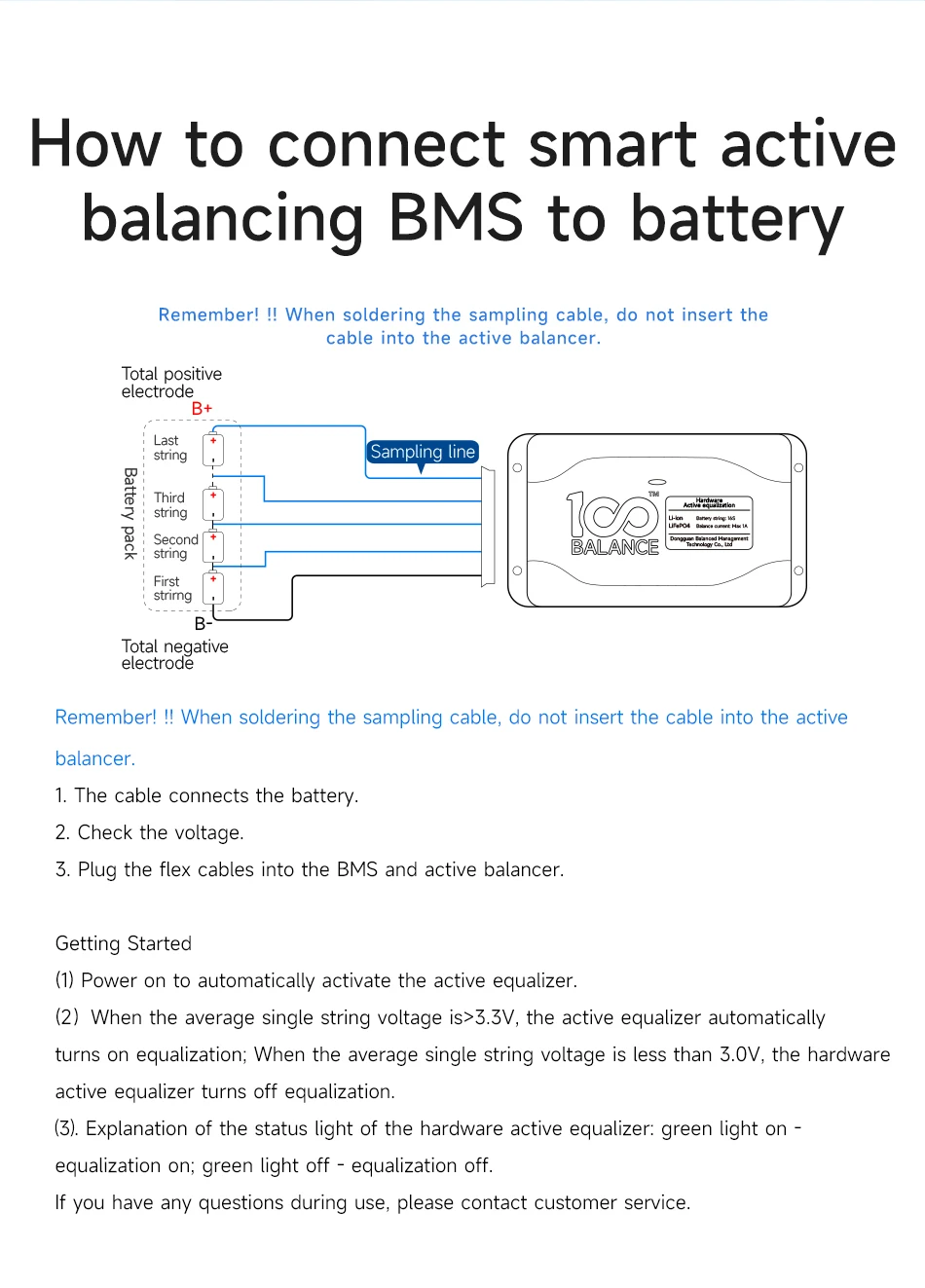

Шаги подключения активного балансировщика

1、Припаяйте кабель.Подключите первую струну (черную) балансировочного кабеля к общему отрицательному электроду батареи, а вторую струну (синюю) к положительному электроду первой струны батарей. Третья струна (синяя) подключена к положительной клемме второй струны батарей и так далее, до последней струны. (Синий) Подключается к общей положительной клемме батареи. Затем проверьте, есть ли крест в кабеле для отбора проб или ложная Сварка.

2、Измерьте напряжение:После подключения кабеля выборки, Пожалуйста, измерьте напряжение в соседней точке на задней части вилки. (Нормальный Диапазон напряжения: литий-ионный: 3,0-4,15 В/Lifepo4: 2,5-3,6 В) После подтверждения правильного напряжения вставьте вилку.

3、Получить старт:1) Подключите линию отбора проб к модулю активной балансировки; 2) Модуль активной балансировки автоматически активируется при включении питания. Если кабель отключен или вручную извлечен и подключен во время использования, его необходимо снова включить, чтобы активировать.

Управление

Примечание. Модуль баланса не может заменить BMS и должен использоваться в сочетании с BMS;

Введение компании

Компания Dongguan Balanced Management Technology Co, Ltd.-Высокотехнологичная компания, специализирующаяся на исследованиях и разработках.，Продукция, и продажи умных активных БМС баланса и умного активного модуля эквалайзера.
Мы ориентируемся на разработку и применение технологий активной балансировки. На основе этой технологии мы разработали BMS с активным балансировочным оборудованием, активным балансировочным оборудованием и другими продуктами с функциями выравнивания. Он не может только защитить батарею и управлять ею, но также регулировать разницу в емкости аккумуляторной батареи в режиме реального времени, устраняя проблему того, что батарею нельзя полностью использовать из-за перепада давления. Lmproving эффективность и срок службы блока батарей может сохранить больше энергии.
