Бесплатная доставка, CATV оптический передатчик с прямой модуляцией, преобразователь RF в оптический, 1310нм/1550нм оптический передатчик

Код товара: A1005004686764550

Кешбек: 15%

Магазин: АлиКэшбэк20

Пройдите простую регистрацию, чтобы делать покупки выгодно.

Доступные опции:

Цвет:

1550nm 10db 30km 1310nm 6mw 1310nm 10mw 1310nm 16mw 1310nm 30mw 1550nm 7db 25km 1310nm 24mw

Описание:

Имя Мода = CKEditor

Эксплуатационные характеристики

1. Использование высокопроизводительных лазеров DFB международных известных брендов имеет узкие спектральные линии, хорошую линейность и высокую выходную мощность.

2. Усовершенствованная многочастотная технология предварительного искажения RF использует технологию автоматической обработки мощности RF для автоматической оптимизации уровня привода, чтобы C/CTB, C/CSO, и спецификации C/N всегда находятся на оптимальных значениях.

3. 32-битный процессор ARM может эффективно координировать рабочее состояние каждого модуля, а также точно контролировать и контролировать каждый рабочий параметр.

4. Схема стабилизации температуры лазера (ATC) и оптическая схема стабилизации выходной мощности (APC) обеспечивают оптимальные характеристики лазера.

5. Рабочая полоса пропускания 47-862 МГц (1000 МГц можно настроить).

6. Двухмодульная структура зарезервирована для расширения функций светоизлучения, EDFA, сбора света, радиочастотного переключателя и других функций.

7. Модульная структура, легкая для того чтобы расширить функцию оборудования и обслуживания.

8. Стандартный интерфейс сетевого управления в соответствии с Протоколом сетевого управления SNMP.

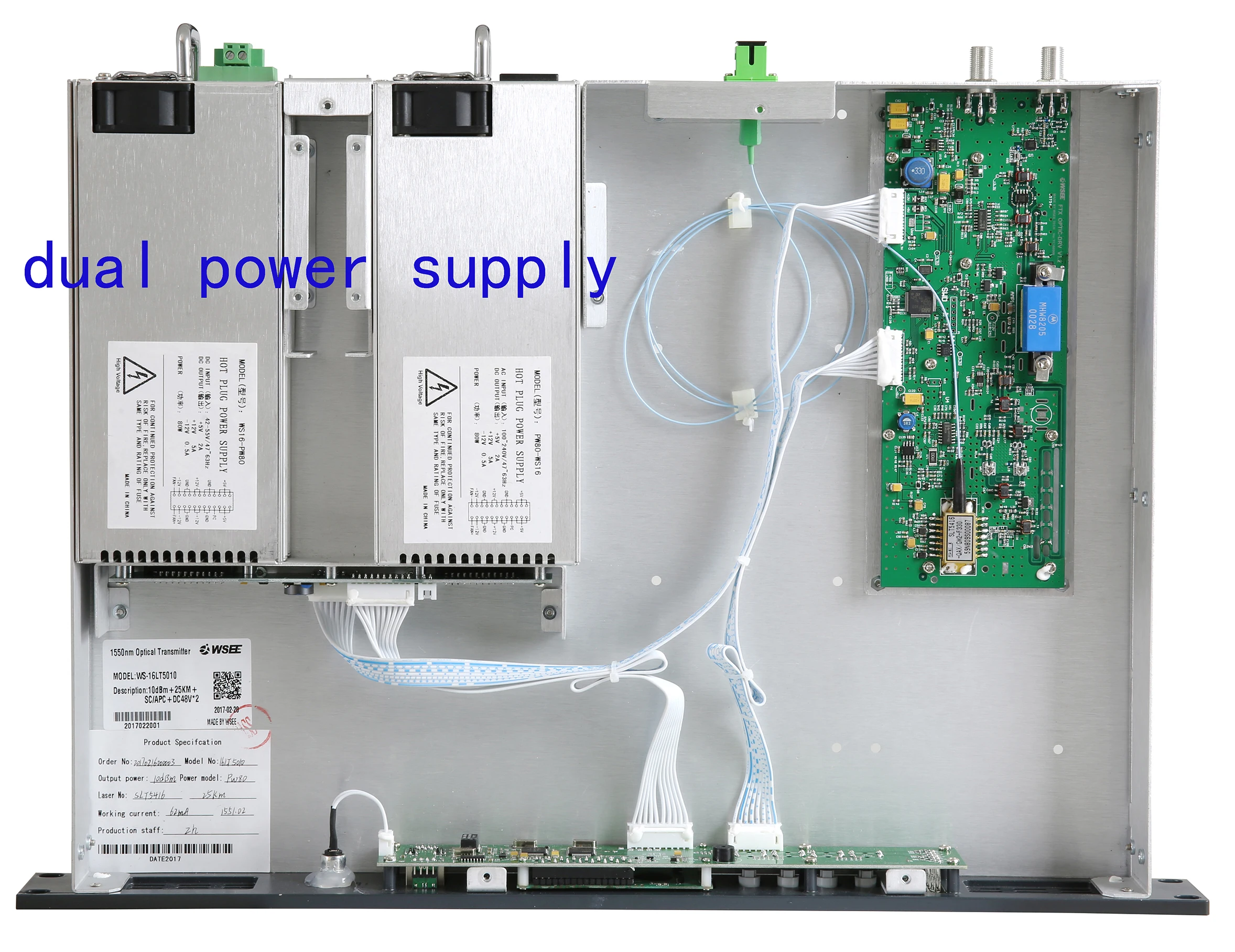

9. Источник питания может реализовать двойное горячее резервное копирование, фиксированное защелкивающееся, тяговое усилие в одно касание. Легко работать, надежно фиксируется. Напряжение 220 В, 110 В и 48 В опционально.

Применения

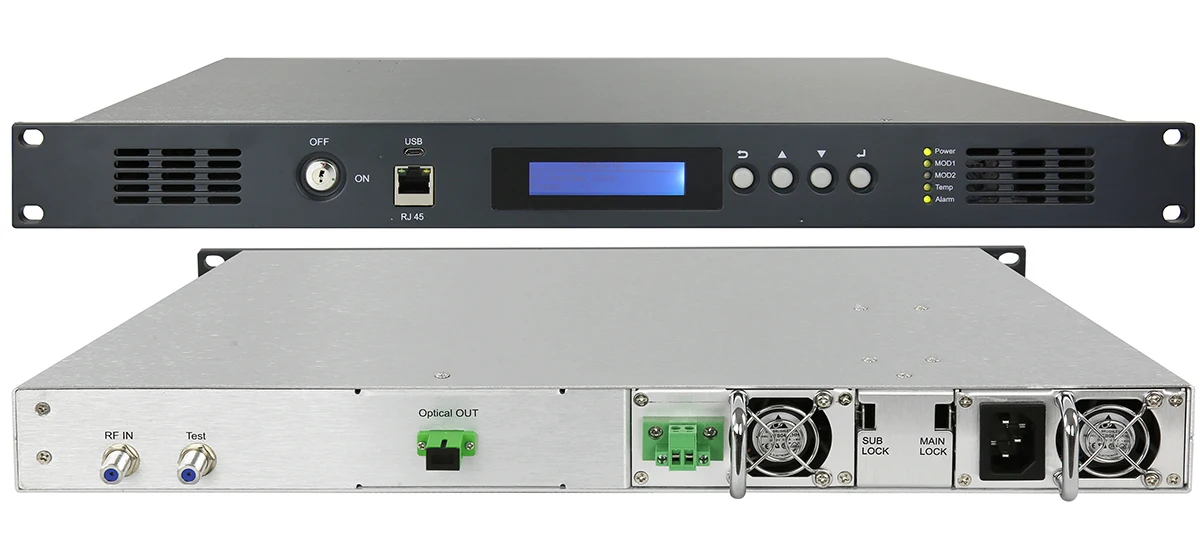

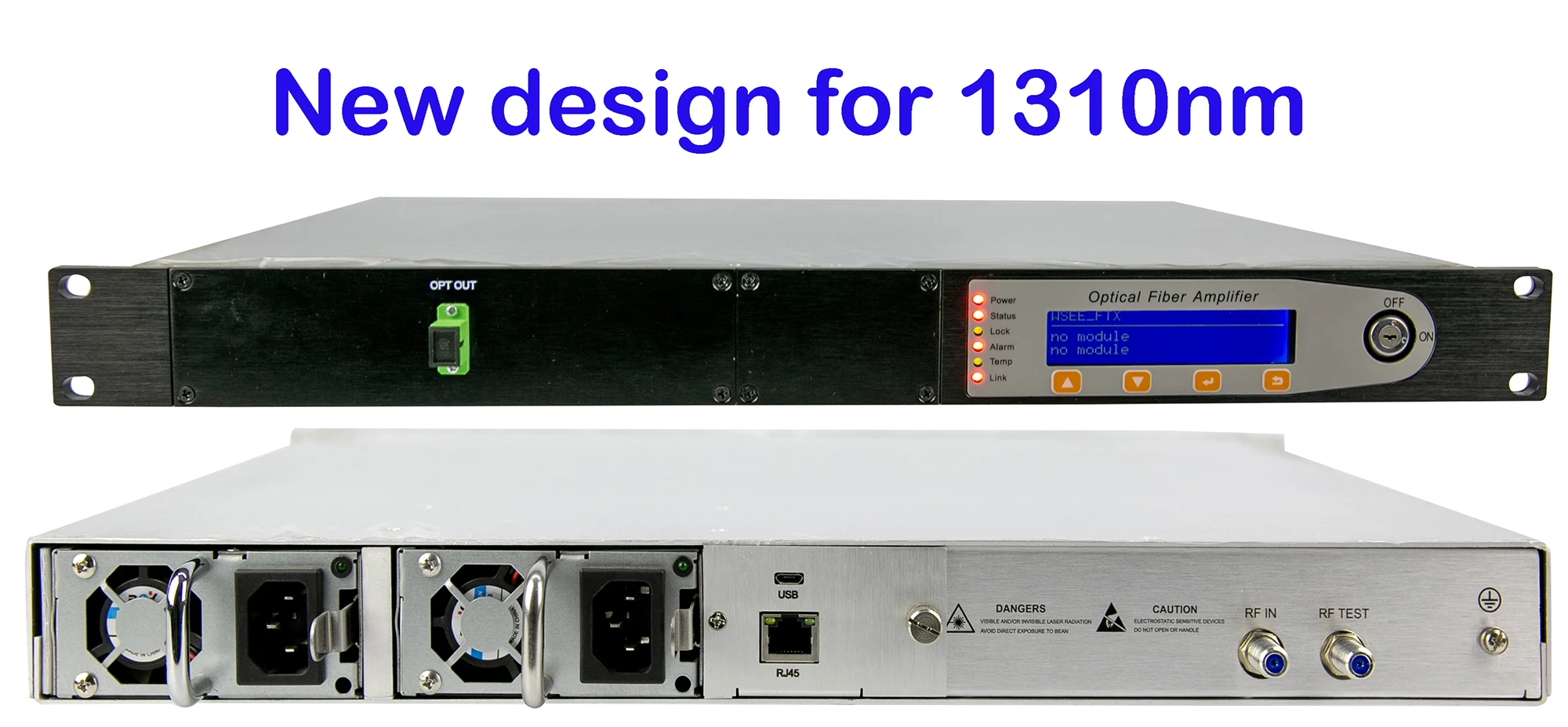

VEK-1300 Оптический передатчик разработан в соответствии со стандартом CATV. Он модулирует сигнал амплитуды CATV RF в оптически сигнал 1310nm/1550nm, и после этого передает его к оптически узлу в сети HFC через одномодовое стекловолокно. Он в основном используется для передачи телевизионных сигналов по сети среднего размера и может использоваться для многих целей. Оптические усилители высокой мощности используются для прокладки сетей оптоволоконных сетей (FTTH).

VEK-1300 Оптический Передатчик оснащен надежной и стабильной схемой оптической выходной мощности и схемой контроля температуры лазерного Термоэлектрического охладителя с насосом для обеспечения максимальной производительности оборудования. Профессиональный дизайн охлаждающей конструкции, Интеллектуальный вентилятор контроля температуры, низкое энергопотребление. Это идеальный выбор для построения передачи сигнала вторичной сети CATV.

Блокдиаграмма

Предельный параметр

Технические параметры	VEK-1300-3 ***	VEK-1300-5 ***
Максимальный полученный оптический диапазон	1310нм±20	1550нм±15
Наименьший входной уровень	75 ~ 90 дБкВ（Рекомендуемые Лучшее значение 80 дБуВ）
Самая Высокая Входная оптическая мощность	2 ~ 30 мВт	3 ~ 10 дБм
Экстремальная рабочая температура	-5℃ ~+45℃
Предельное напряжение питания	AC220V(160V ~ 265V) /AC110V（90 ~ 130 В）/DC48V(38 - 58 В)

Технические параметры

Технические параметры	VEK-1300-3 ***	VEK-1300-5 ***
Выходная оптическая мощность	2 ~ 30 мВт	3 ~ 10 дБм
Длина волны	1310нм±20	1550нм±15
Тип лазера	Лазер dfb
Оптическая модуляция	Прямой свет Модуляция интенсивности
Форма оптического разъема	ФК/АПК & СК/АПК（Настроить）
Частотный диапазон	47 ~ 860 МГц（Настроить 1000 МГц）
Входной уровень РЧ	75 ~ 90 дБкВ（Рекомендуемое лучшее значение 80 дБкВ）
Плоскостность В-диапазона	±1 дБ
Точность АРУ	0,5 дБ
Регулировка MGC Диапазон	0 ~ 15 дБ
Входное сопротивление rf	75Ω
Потеря отражения входного сигнала	≥16
С/СТВ	≥65
С/ОГО	≥60
Соотношение несущая/шум (C/N)	≥51
Напряжение питания	220 В переменного тока (160 В ~ 265 В)/110 В переменного тока（90 ~ 130 В）/DC48V（38 - 58 В）
Общая Потребляемая мощность	＜12 Вт
Рабочая температура	-5℃~+45℃
Относительная влажность	95% максимальное, отсутствие конденсации
Температура хранения	-30℃~+70℃
Размер нетто продукта	357 (Ш) * 482 (Д) * 44 (В)
Один продукт Размер упаковки	595 (Ш) * 490 (Д) * 120 (В)
Размер упаковки FCL (2 комплекта)	595 (Ш) * 490 (Д) * 230 (В)

Объяснение: Это оборудование представляет собой оборудование 1U, длину волны 1550 нм, 2 выхода, каждый выход 5 дБм, выходной разъем SC/APC,

Основной источник питания 220 В, вспомогательный источник питания 110 В, разъем RF-штекер.

Оплата:

Здесь Мы принимаем оплату через Alipay.
Все основные кредитные карты принимаются через безопасный платежный процессор ESCROW.

Политика доставки:

Поскольку это бесплатная доставка заказа, продавец имеет право выбрать наиболее удобную и подходящую логистическую компанию из DHL/UPS/TNT/FEDEX/EMS.
Продавец не несет ответственности за какие-либо таможенные пошлины или налог на импорт в стране назначения.

Гарантия и гарантия:

Мы оставим ПОЛОЖИТЕЛЬНЫЙ ОТЗЫВ после получения оплаты. Свяжитесь с нами, если после получения товара вы остались недовольны им.
Ответ на электронное письмо вы получите в течение 1 рабочего дня. Если вы не получили от нас ответа, пожалуйста, отправьте электронное сообщение повторно, и мы ответим вам в кратчайшие сроки.
Только серьезный покупатель! Пожалуйста размещайте ставку только если вы согласны со всеми условиями.

Другие политики:

Гарантия 12 месяцев. Покупайте с уверенностью!
Если товар неисправен в течение 3 месяцев, мы отправим вам замену без дополнительного зарядного устройства или предложим возврат средств после получения дефектного товара.
Если товар оказался неисправен после 3 месяцев использования, вы можете отправить его обратно. Мы отправим вам новый товар после получения товара с дефектом. Однако вам придется оплатить дополнительную стоимость доставки.

Характеристики:

<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Название бренда</span>	DWDM
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Номер модели</span>	DWDM-1300
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Происхождение</span>	Китай
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Размер</span>	48235744mm
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Сертификация</span>	Евротест (СЕ)
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Сертификация</span>	FCC
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Тип разъема</span>	SC/APC
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Волокно Тип</span>	Одиночный режим
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Единица измерения</span>	штука/штуки
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Количество</span>	1
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">transmission distance</span>	15~35KM
