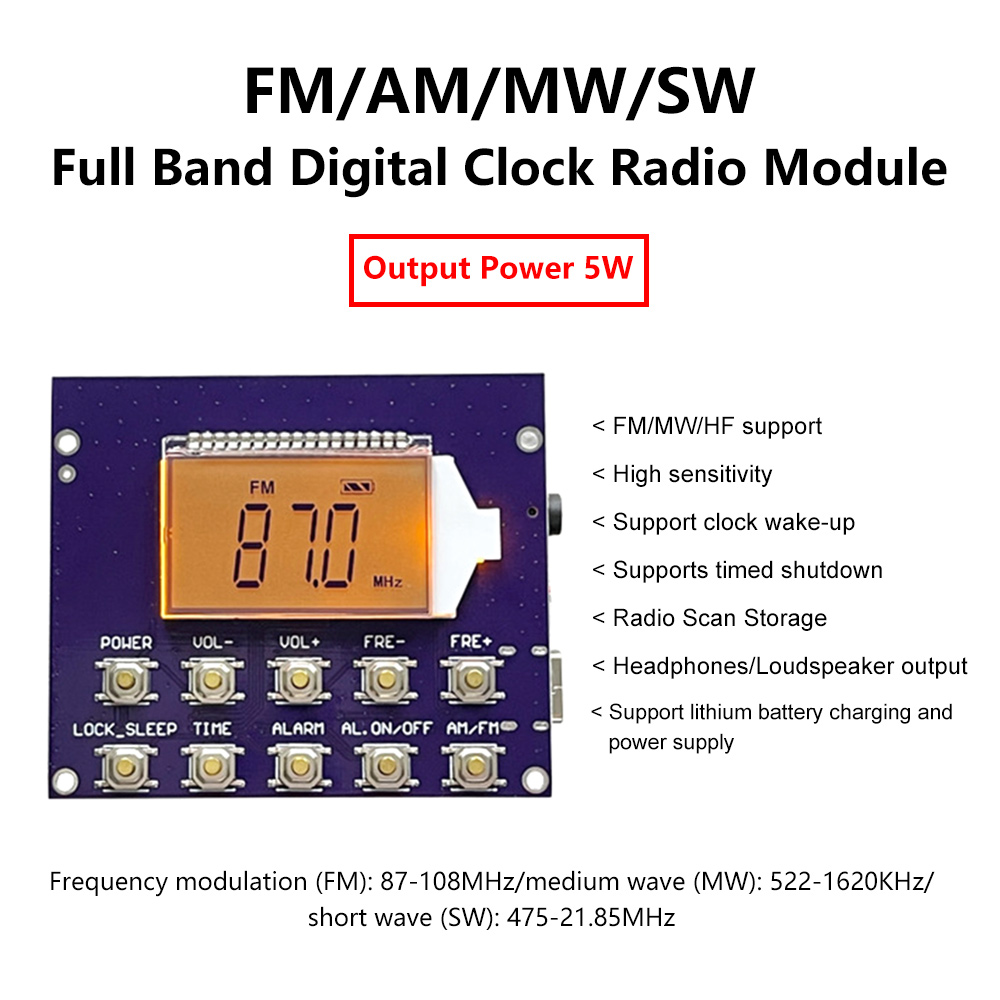

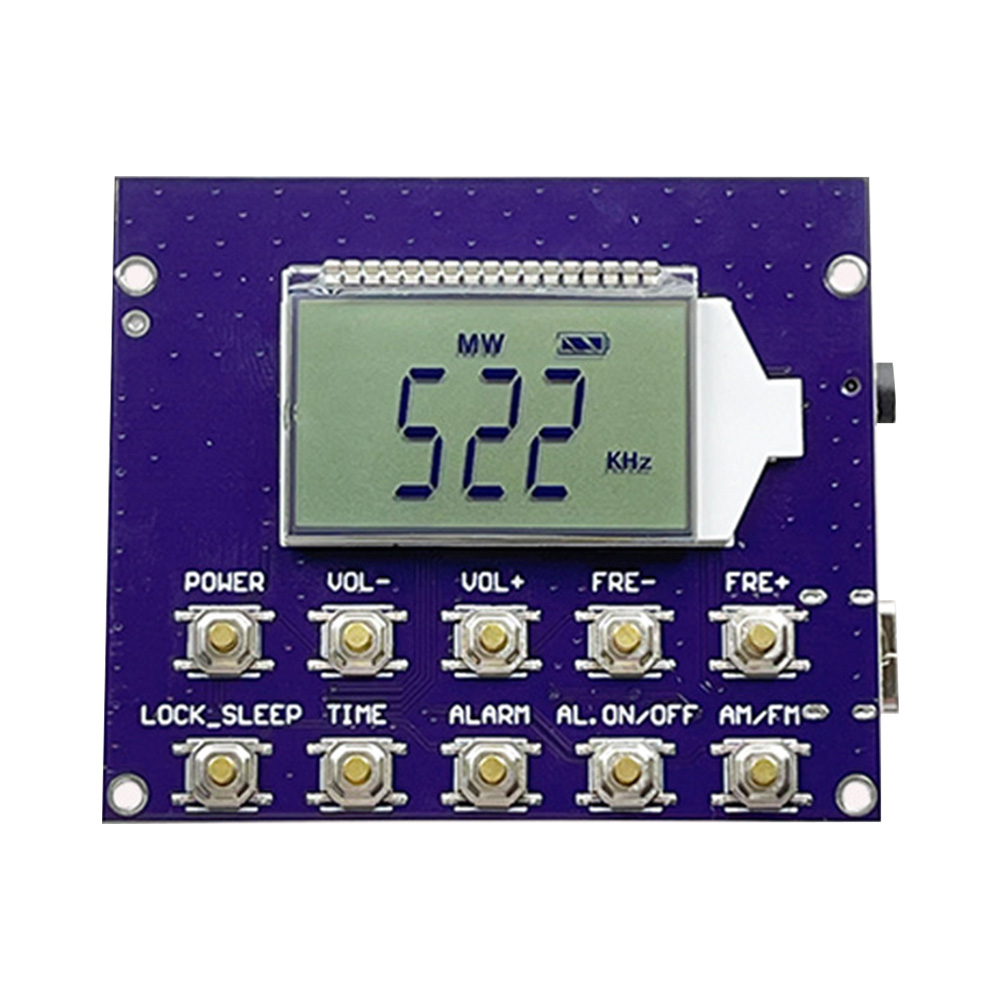

Беспроводной модуль FM-радиоприемника с ЖК-дисплеем, 87,0-108,0 МГц

Особенности:
1.3 вида частотных диапазонов, частотная модуляция (FM) 87-108 МГц, средняя волна (МВт): 522-1620 кГц, короткая волна (SW): 4,75-21,85 МГц
2. Небольшое искажение, максимальное выходное искажение ≤ 10%
3. Низкое энергопотребление, ток покоя в режиме ожидания составляет всего ≤ 25 мкА.
4. Полные функции и простота в эксплуатации
5. Поддержка переключателя включения по времени
1. Технические индикаторы продукта
1. Частотный диапазон
Частотная модуляция (FM): 87-108 МГц
Средняя волна (MW): 522-1620 кГц
Коротковолновый (SW): 4,75-21,85 МГц
2. Предельная чувствительность к шуму.
Частотная модуляция (FM): 30 дБ ≤ 8 дБн
Средняя волна AM (MW): 26 дБ ≤ 60 дБу
Короткая волна AM (SW): 26 дБ ≤ 32 дБ
3. Разделение стерео частотной модуляции (FM): 98 МГц ≥ 20 дБ
4. Соотношение сигнал/шум
Частотная модуляция (FM): 98 МГц ≥ 50 дБ
Средняя волна (МВт): 1000 кГц ≥ 40 дБ
5. Максимальная выходная мощность
Наушники: ≥ 100 мВт * 2
Динамик: 4 Ом/5 Вт
6. Мгновенный Максимальный рабочий ток: ≤ 500 мА
7. Максимальное выходное Искажение: ≤ 10%
8. Ток покоя в режиме ожидания часов: ≤ 25 мкА (литиевая батарея может работать в течение 1 года при полной зарядке)
9. Источник питания: литиевая батарея 3,7 В/1000 мАч (продукт не включает батарею)

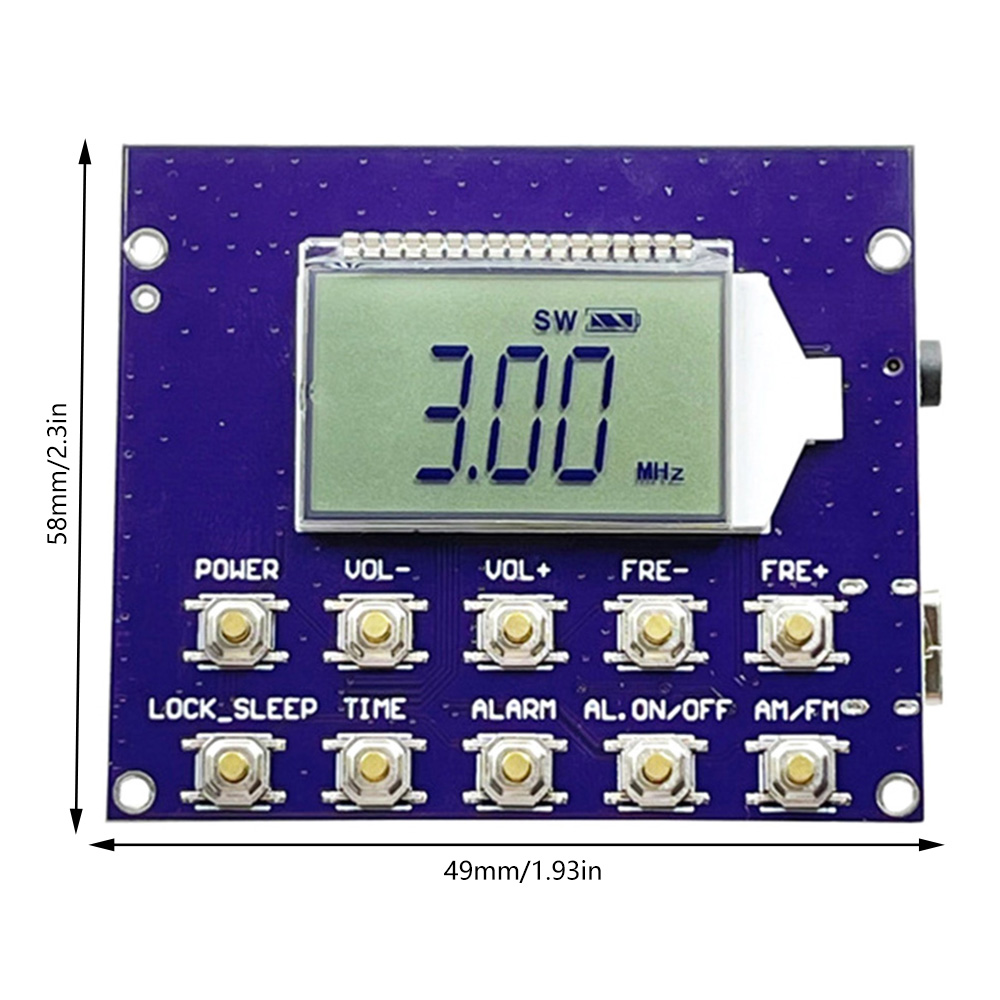

10. Размер печатной платы: 58x49x10 мм
Добрые советы:
Радио-это функция приема сигнала, излучаемого радиостанцией, и эффект приема отличается в разных средах прослушивания. В некоторых районах или зданиях, близких к большим сигнальным станциям, из-за помех или экранирования сигнала при прослушивании определенной радиоволны будет смешанный шум или весь шум, который нельзя устранить! При прослушивании рекомендуется регулировать направление антенны как можно дальше от бытовой техники и как можно ближе к дверям и окнам!
The
Список продуктов:
1X Радиомодуль

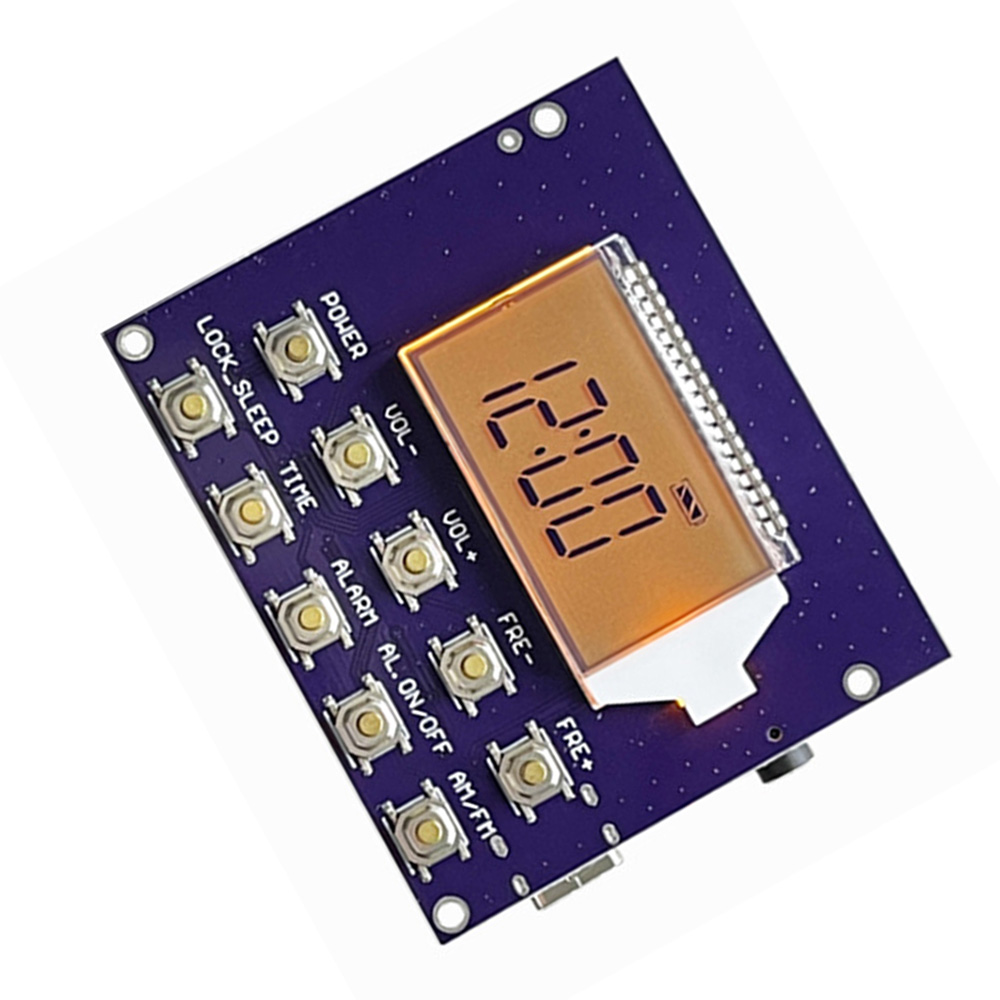

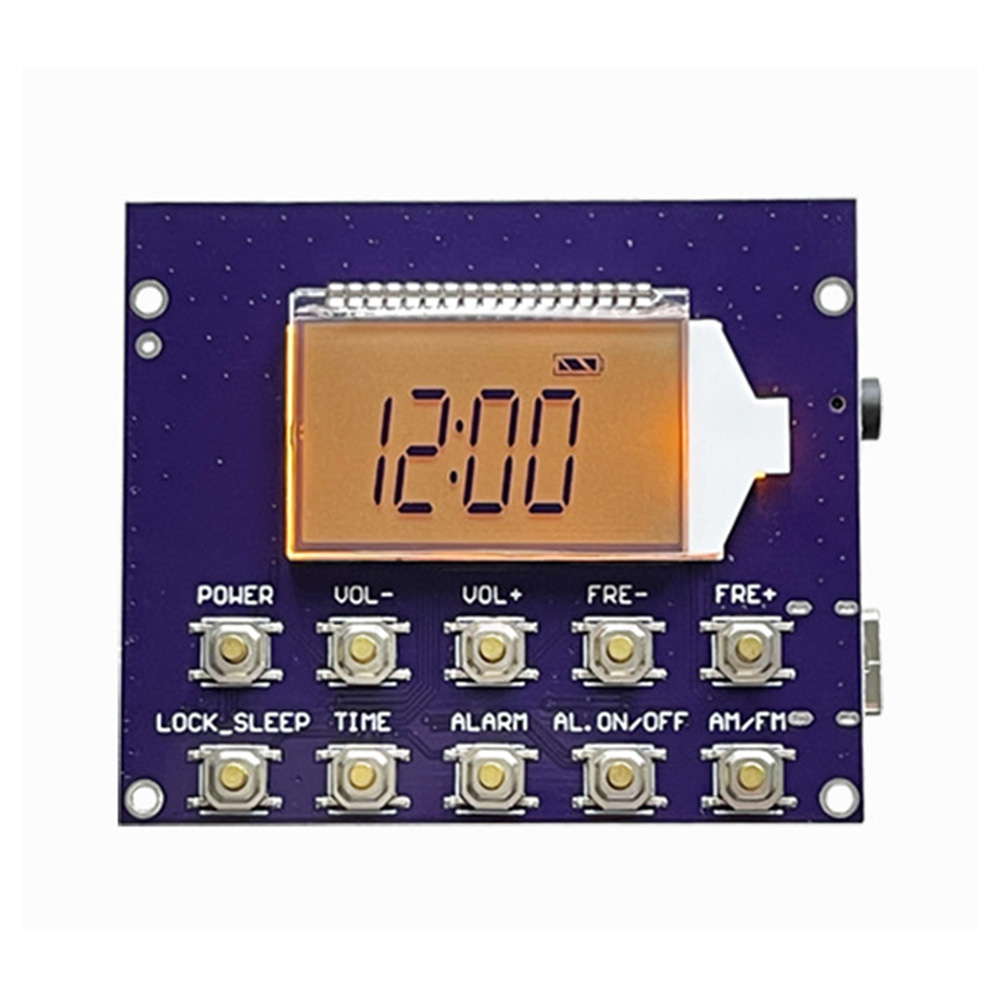

Функции и инструкции по эксплуатации
<1>, выключатель питания (POWER)
Нажмите кнопку «POWER», шаблон «ON» будет отображаться на экране в течение 2 секунд, а затем отобразится радиочастотная и частотная единицы, и вы можете получать свои любимые радиопрограммы, регулируя другие кнопки. При повторном нажатии кнопки на экране в течение 2 секунд отобразится шаблон «ВЫКЛ.», затем радио выключится, и часы вернутся в режим ожидания.
<2>, регулировка громкости (VOL +/VOL-)
В состоянии воспроизведения радио Коротко нажмите кнопку VOL +, чтобы увеличить громкость один раз, длительное нажатие для непрерывного увеличения, короткое нажатие клавиши VOL, чтобы уменьшить громкость один раз, нажмите и удерживайте для непрерывного уменьшения, диапазон регулировки громкости составляет 00-31.
<3>, Поиск каналов увеличения/уменьшения частоты (TUNING UP/DOWN)
В любом диапазоне в состоянии прослушивания нажмите кнопку поиска увеличения частоты «ВВЕРХ» и кнопку поиска уменьшения частоты «ВНИЗ», чтобы изменить текущую радиочастоту. Каждое короткое нажатие представляет собой радиочастотный ступенчатый блок. Если вы нажмете и Удержите кнопку более 1 секунды, а затем отпустите, она будет в режиме непрерывного шагового поиска, и частота станции будет быстро увеличиваться или уменьшаться, пока частота радиопрограммы не будет найдена, она автоматически остановится и воспроизведет звук, Если вам нужно снова изменить радиопрограмму, вы можете повторить описанную выше операцию.
<4>, переключатель сна (LOCK_SLEEP)
Нажмите кнопку «LOCK_SLEEP» в первый раз, время выключения сна отобразится на экране, а «значок сна» будет мигать. Число «90» указывает на то, что радио автоматически выключится через 90 минут прослушивания, а «значок сна» указывает на то, что радио находится в состоянии сна. В течение периода мигания таймера сна «номер времени» на дисплее вы можете повторно нажимать кнопку «переключатель сна», и время сна можно выбрать из: «90-60-45-30-15-10-ВЫКЛ» минут, при выборе «ВЫКЛ» означает отмену функции таймера сна. В процессе прослушивания программ по таймеру сна нажмите кнопку «ПИТАНИЕ», чтобы заранее выключить функцию радио и автоматически вернуться в состояние часов в режиме ожидания.
В состоянии радио нажмите кнопку один раз, чтобы проверить оставшееся время воспроизведения таймера сна. Если вы нажмете его еще раз, вы сможете изменить параметры таймера сна!
Примечание: Нажмите и удерживайте кнопку «LOCK_SLEEP» более 2 секунд, эта кнопка является функцией «блокировки клавиш», символ «Замок» отображается на экране, а затем отпускается, в этот момент символ «Замок» мигает, указывая на то, что все функции кнопок были заблокированы (Кнопки не могут быть активированы) эффект). Если вам нужно разблокировать, вам нужно нажать и удерживать кнопку «LOCK_SLEEP» более 2 секунд, пока символ «Замок» на экране не исчезнет, затем отпустить, замок разблокирован, и другие функции кнопок возвращаются к нормальному использованию.
<5>, Установка часов (ВРЕМЯ)
(1) Нажмите и удерживайте кнопку «ВРЕМЯ» в течение 2 секунд, на экране отобразится мигание «12/24», и вы можете выбрать 12/24 часовой формат, и отображение времени начнет работать с AM (утро) 12:00 в первый раз, когда батарея установлена. Настройка часов должна быть установлена в интерфейсе дисплея часов, а кнопку настройки часов и кнопку настройки радио можно использовать в комбинации. Когда 12/24 часовой элемент настройки системы выбран для мигания, нажмите кнопку «TUNING_UP» или кнопку «TUNING_DOWN», чтобы переключить систему часов. Если в течение 5 секунд не будет никаких действий, система автоматически выйдет из текущей настройки.
(2) После выполнения вышеуказанных шагов снова нажмите кнопку «ВРЕМЯ», и цифра 12:00 часов на экране будет продолжать мигать. Нажмите кнопку «TUNING_UP» или кнопку «TUNING_DOWN», чтобы изменить часовое время. Когда вы нажимаете, час быстро меняется после удержания более 2 секунд, и система автоматически выходит из текущей настройки, когда в течение 5 секунд не происходит никаких действий.
(3) После выполнения вышеуказанных шагов нажмите кнопку «ВРЕМЯ» в третий раз, и 00 минут, отображаемые на экране, будут продолжать мигать. Нажмите кнопку «TUNING_UP» или кнопку «TUNING_DOWN», чтобы изменить минутное время. Когда вы нажимаете «Минута» быстро меняется после пребывания более 2 секунд, и система автоматически выходит из текущей настройки, когда в течение 5 секунд не происходит никаких действий.
(4) Продолжите переход к шагу 4 выше и нажмите кнопку «ВРЕМЯ», система выполнит текущую настройку. Примечание. Текущее время разделено на 12-часовой и 24-часовой форматы. Значок «AM» горит, чтобы указать утреннее время, а значок «PM» горит, чтобы указать время в 12 часов дня. Это-12-часовой формат. Если нет символа AM/PM, это 24-часовой формат!
<6>, настройка времени загрузки (ALARM)
Настройка времени включения времени ALARM должна быть установлена в режиме отображения часов, а кнопка настройки включения времени ALARM используется в сочетании с функциональной кнопкой радио.
(1) Нажмите и удерживайте кнопку «ALARM» в течение 2 секунд, час AL (будильник), отображаемый на экране, будет непрерывно мигать, нажмите кнопку «TUNING_UP» или кнопку «TUNING_DOWN», чтобы изменить время AL часов. После нажатия и удержания кнопки более 2 секунд Время AL-часов быстро изменится. Если в течение 5 секунд не будет никаких действий, система автоматически выйдет из текущей настройки.
(2) Обратитесь к предыдущей операции для настройки AL минут. Нажмите кнопку «ALARM» третий раз, чтобы выйти из настройки.
<7>, переключатель запуска по времени (ALARM_ON/OFF)
Настройка переключателя включения времени ALARM_ON/OFF должна быть установлена в режиме отображения часов, а кнопка настройки переключателя включения времени LARM_ON/OFF используется в сочетании с функциональной кнопкой радио.
(1) Нажмите и удерживайте кнопку «AL_ON/OFF» в течение 2 секунд, и на экране появится значок «Будильник», указывающий на то, что функция AL включена. Нажмите и Удерживайте еще 2 секунды, и значок «Будильник» исчезнет, указывая на то, что функция AL выключена.
<8>, выбор диапазона (AM/FM)
Выбрав один из двух вышеуказанных способов включения функции прослушивания, нажмите кнопку переключения диапазонов один раз, чтобы выбрать программу ремешка, которая вам нравится. Смена полосы при каждом отдельном нажатии: Частотная Модуляция FM, амплитудная модуляция AM (средние волны), цикл амплитудной модуляции SW (короткие волны).
<9>, сканирование и хранение радиостанций
В любом диапазоне в состоянии прослушивания нажмите и удерживайте кнопку «ВРЕМЯ» более 2 секунд, чтобы отсканировать и сохранить режим. Частота текущей станции будет быстро увеличиваться. Внутри чипа памяти. Отображение на экране означает, что первая радиочастота сохраняется, а вторая радиочастота сохраняется. Когда количество сохраненных радиостанций равно или радиочастота увеличивается до высшей точки (high end), состояние сканирования и хранения немедленно завершается, и радио вернется к сохраненной программе. Радио или возвращается в состояние самой низкой частоты (нижнего конца).
<10>, M +/M-доступ к памяти
Нажмите и удерживайте кнопку ALARM для функции «M-» и нажмите и удерживайте кнопку ALARM_ON/OFF для функции «M +».
В любом диапазоне в состоянии прослушивания нажмите кнопку «M +» или «M-» для хранения и получения станций, и номер адреса частотного хранилища увеличится на одну единицу или уменьшится на одну единицу.
Номер адреса бита к старшему биту (см. Количество сохраненных радиостанций для самой высокой позиции). Пользователи могут быстро менять программы, нажимая кнопку «M +» или «M-».
Чтобы Сохранить текущую радиочастоту, нажмите и удерживайте кнопку «M +» или кнопку «M-», пока не появится символ «PRE», быстро нажмите кнопку «M +» или «M-», пока Символ мигает, и выберите частоту, которую вы хотите сохранить в адресе.
Примечание. Чтобы использовать функцию поиска номера адреса хранения M +/M-, важно завершить сканирование и хранение радиопрограмм в соответствующих диапазонах или вручную сохранить станции, В противном случае нажмите кнопку поиска, чтобы вернуться к, а затем отобразить самую низкую радиочастоту.

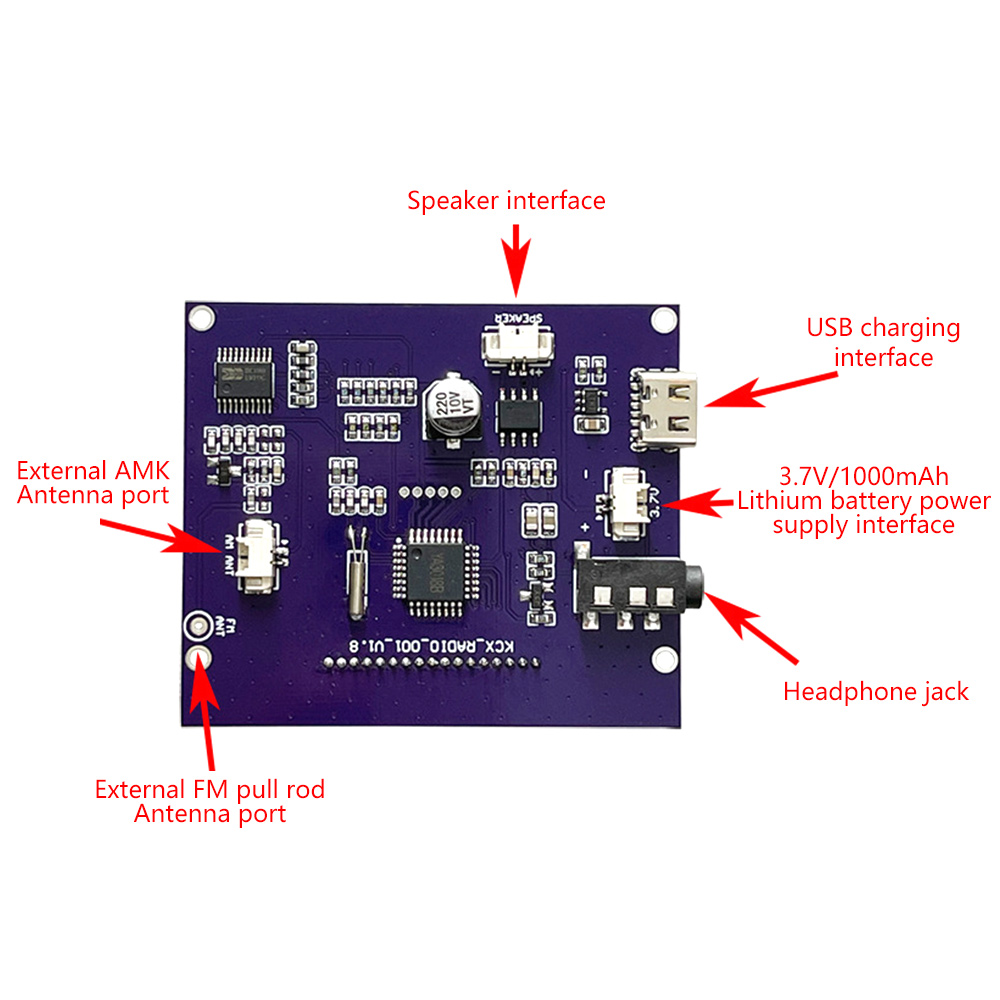

<11>, описание функции штыревой антенны
Стержневая антенна очень важна для приема продукта. Для этой машины рекомендуется использовать специальную стержневую антенну FM. При прослушивании FM-радио или коротковолнового SW-радио стержневая антенна должна быть включена. При приеме радиопрограммы медленно Поворачивайте стержневой антенны под углом вручную, пока звук радио не станет четким и громким. Для радиопрограмм в разных направлениях стержневая антенна должна поворачиваться под разными углами. Регулируя угол наклона антенны, машина может добиться наилучшего эффекта приема. Кроме того, стержневая антенна не требуется для приема программ MW, она полагается на катушку магнитного стержня для приема сигнала. Если вы хотите получить лучший эффект, вы должны повернуть корпус машины, чтобы найти самое громкое направление размещения радио.
Общая проблема:
Почему радио не может питаться от зарядного устройства для мобильного телефона, внешнего аккумулятора и USB-порта компьютера?
1: Питание от зарядных устройств мобильных телефонов, зарядных устройств и USB-портов компьютера выводится после переключения, выпрямления и фильтрации. После того, как источник питания будет переключен и преобразован, будет довольно много высокочастотных гармонических помех. Высокочастотные гармоники проходят по различным каналам. Передача, наложенная на радиоприемник, мешает радиоприемнику, принимающему нужный нам радиосигнал, что приведет к тому, что радио не сможет принимать радиостанцию, или на полученной радиостанции будет много помех.
2: Модуль разработан в соответствии со стандартом подключения литиевой батареи 3,7 В/1000 мАч. В качестве интерфейса зарядки используется интерфейс USB. Вход питания от интерфейса USB должен проходить через микросхему управления зарядкой, а затем подключаться к внешней литиевой батарее модуля. В то же время аккумулятор также подключен к модулю. Принять на себя функцию регулирования напряжения. Поэтому для нормального использования необходимо подключить литиевую батарею 3,7 В для питания модуля! Если интерфейс USB используется для ввода 5 В для подачи питания на модуль без подключения аккумулятора, будет ненормальное отображение значка зарядки, ненормальная работа, вызванная нестабильным напряжением чипа, и т. д.

Если функция AL включена, функция воспроизведения радио будет автоматически включена, когда реальное время соответствует времени AL, и функция воспроизведения будет автоматически отключена через 30 минут прослушивания. Эту функцию AL можно только слушать, но не может управлять кнопкой, после нажатия она выйдет из этой функции.
Есть три способа запустить радио. Поскольку функция радио AL включается через регулярные промежутки времени, кнопки не могут работать, поэтому введены только два других способа запуска функции радио.
The
Преимущества и недостатки FM/MW/SW
FM (радио частотной модуляции): (Сигнал электрической волны: амплитуда не изменяется, а его частота регулируется). Прослушивание FM-радио характеризуется низкими помехами, чистым звуком, можно принимать стерео (двухканальные) программы, а диапазон звука широк; Недостатки: поскольку диапазон частот FM в основном распространяется через прямую линию и отражение наземных объектов, Сигнал, передаваемый радиостанцией, имеет короткое расстояние распространения и небольшой охват, и, как правило, можно слушать только программы местных станций.
SW (короткая волна): распространение короткой волны в основном осуществляется небесной волной. Его можно передавать на большие расстояния с помощью небесной волны с очень малой мощностью. Качество звука плохое. Преимущество в том, что дальность передачи большая, охват большой, и можно услышать программы международного вещания.
MW (средняя волна): он может передаваться небесной волной и наземной волной. Но Тяньбо является очень нестабильным. В процессе распространения небесных волн такие факторы, как затухание пути, задержка по времени, атмосферный шум, эффект многолучевого распространения и исчезание ионосферы, вызывают ослабление и искажение сигнала и влияют на эффект связи. Он характеризуется шумом, сильной направленностью, слабой помехоустойчивостью и приемлемым качеством звука. Преимущество в том, что он может принимать беспроводные передачи далеко, монофонически. Из-за влияния ионосферы практически никакой сигнал не может быть получен в течение дня.
