Беспроводной приемопередатчик LoRa, 1 Вт, 433 МГц, 30 дБм, 30 дБм

Код товара: A32916445371

Кешбек: 15%

Магазин: АлиКэшбэк20

Пройдите простую регистрацию, чтобы делать покупки выгодно.

Описание:

Разработка Тестирование

ДЕМО:https://www.cdebyte.com/Uploadfiles/Files/2022-1-12/20221121327468172.zip
Печатная плата:https://www.cdebyte.com/Uploadfiles/Files/2022-1-12/20221121327446666.zip
Описание продукта

Руководство пользователя:https://www.cdebyte.com/pdf-down.aspx?id=924

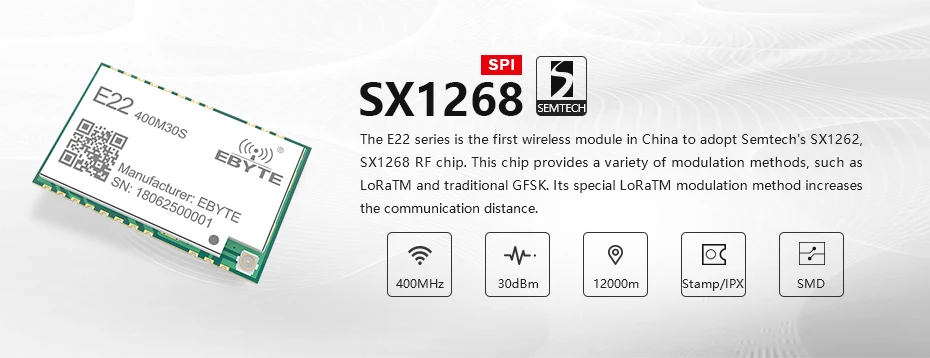

SX1268 1 Вт LoRa 433 МГц беспроводной приемопередатчик CDSENET E22-400M30S 30 дБм IPEX штамп отверстие SMD дальний радиочастотный модуль 433 МГц приемник

Параметр RF	Значение	Замечание
Рабочая частота	410 ~ 493 МГц	-
Передача мощности	30 дБм	Максимальная мощность (1 Вт)
Получение чувствительности	-150 дБм	-
Скорость передачи данных по воздуху	0018 кбит/с ~ 300 кбит/с	-
Расстояние теста	12000 м	На открытом и чистом воздухе, с максимальной мощностью, усиление антенны 5 дБи, высота 2 м

Параметр оборудования	Значение	Замечание
Размеры	24*38,5 мм
Тип антенны	IPEX/Штамп отверстие
Интерфейс связи	SPI
Пакет	СМД

Электронный параметр	Мин.	Тип.	Макс.	Единица	Условие
Электропитание	2.5	5	5.5	V
Уровень коммуникации	1.8	3.3	3.7	V
Передача тока	600	650	700	МА	30 дБм (1 Вт)
Приемный ток	12	14	16	МА
Ток сна	1	3	5	НА
Рабочая температура	-40	20	+85	℃
Влажность эксплуатации	10	60	90	%
Температура хранения	-40	20	+125	℃

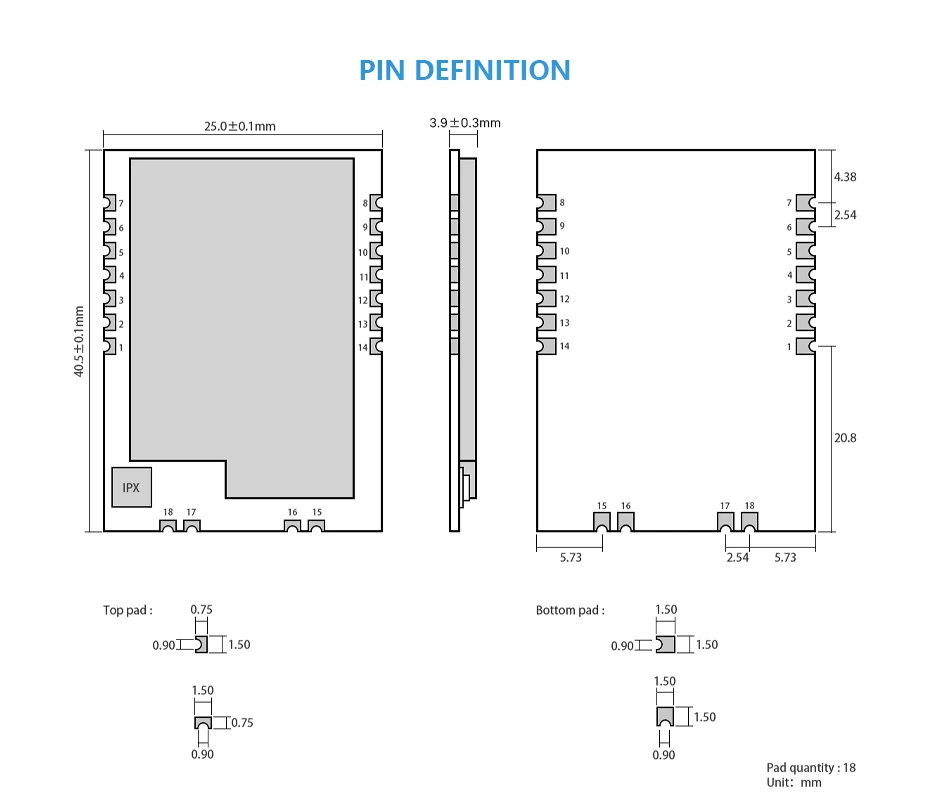

Пин нет.	Деталь Пин	Направление штифта	Применение Пин
1	Земля	-	Земля
2	Земля	-	Земля
3	Земля	-	Земля
4	Земля	-	Земля
5	Земля	-	Земля
6	Рксен	Вход	Радиочастотный переключатель управления RX, Подключение внешнего MCU IO, действительный на высоком уровне
7	Txen	Вход	Радиочастотный переключатель управления TX, Подключение внешнего MCU IO или DIO2, действительный на высоком уровне
8	Дио 2	Вход/Выход	Настраиваемый порт ввода-вывода(Увидеть больше в спецификации SX1262)
9	VCC	-	Источник питания, 2,5 В ~ 5,5 В(Рекомендуется внешний керамический конденсатор фильтра)
10	VCC	-	Источник питания, 2,5 В ~ 5,5 В(Рекомендуется внешний керамический конденсатор фильтра)
11	Земля	-	Земля
12	Земля	-	Земля
13	Дио 1	Вход/Выход	Настраиваемый порт ввода-вывода(Увидеть больше в спецификации SX1262)
14	BUSY	Выход	Государственный показатель(Увидеть больше в спецификации SX1262)
15	НРСТ	Вход	Инициация сброса чипа, действительна на низком уровне
16	МИСО	Выход	SPI главный вход подчиненный выход
17	Моси	Вход	SPI главный выход подчиненный вход
18	СКК	Вход	Часы SPI
19	НСС	Вход	Выбор чипа, Для начала общения с SPI
20	Земля	-	Земля
21	Муравей	-	Штамповое отверстие(Сопротивление 50 Ом)
22	Земля	-	Земля

Характеристики:

<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Название бренда</span>	CDSENET
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Номер модели</span>	E22-400M30S
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Происхождение</span>	Китай
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Режимы работы</span>	2G (GSM)
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Сертификация</span>	NONE
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Рабочая Частота</span>	433MHz
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Номер Порта</span>	1
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Единица измерения</span>	штука/штуки
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Количество</span>	1
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Название бренда</span>	CDSENET
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Номер модели</span>	E22-400M30S
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Происхождение</span>	Китай
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Режимы работы</span>	2G (GSM)
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Сертификация</span>	NONE
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Рабочая Частота</span>	433MHz
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Номер Порта</span>	1
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Единица измерения</span>	штука/штуки
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Количество</span>	1
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Working Frequency</span>	410-493MHz
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Size</span>	38.5mm * 24mm
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Distance</span>	12000m
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">RF IC</span>	SX1268
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">RF connector</span>	SMD
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Power</span>	30dBm (1W)
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Interface</span>	SPI
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Place of Origin</span>	CN
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Is_customized</span>	Yes
