Беспроводной радиочастотный модуль CDSENET E18-MS1-PCB, 2.4 ГГц

Код товара: A32808188760
Кешбек: 15%
Магазин: АлиКэшбэк20
Пройдите простую регистрацию, чтобы делать покупки выгодно.
Описание:

Zigbee 2,4 ГГц CC2530 Core Board SMD Беспроводной радиочастотный модуль CDSENET E18-MS1-PCB Приемник передатчика SPI с щитом PCB IPX антенна
Скачать файлы:
https://www.cdebyte.com/products/E18-MS1-PCB/4#Downloads

Параметр RF

Значение

Замечание

Рабочая частота

2400 ~ 2480 МГц

По умолчанию: 2,4 ГГц (генератор 32 МГц)

Передача мощности

4 дБм

Около 2,5 мВт

Получение чувствительности

-96,4 дБм

Скорость передачи данных по воздуху: 250 кбит/с

Протокол связи

Zigbee

-

Расстояние теста

200 м

На открытом и чистом воздухе, с максимальной мощностью, усиление антенны 5 дБи, высота 2 м,

Скорость передачи данных по воздуху: 250 кбит/с

Параметр оборудования

Значение

Замечание

ИС

CC2530F256RHAT/QFN40

-

ВСПЫШКА

256 КБ

-

Оперативная память

8 КБ

-

Ядро

Расширенный микроконтроллер 8051 MCU, соответствующий отраслевым стандартам

-

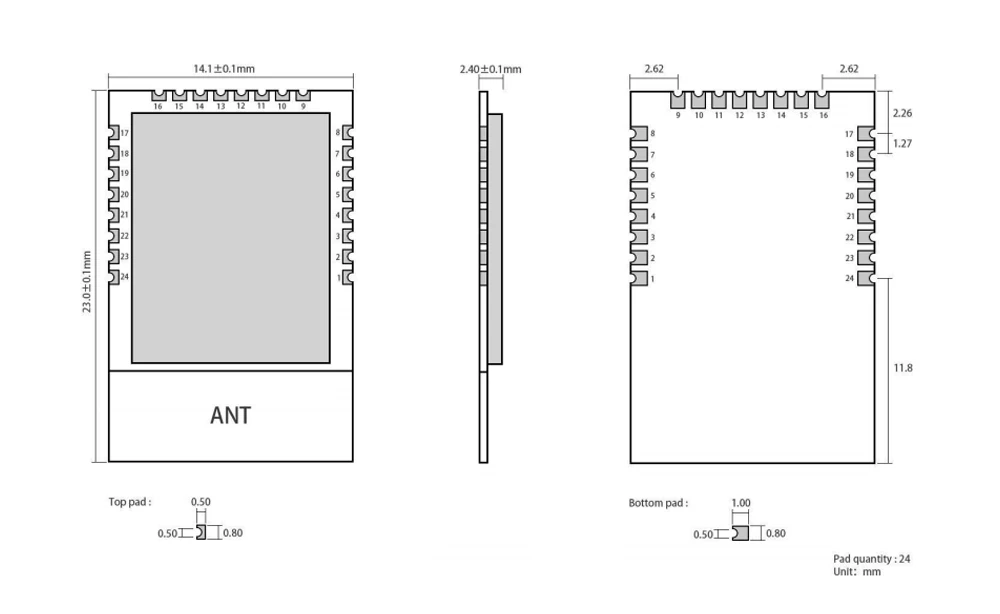

Размеры

14,1*23,0 мм

-

Тип антенны

Печатная плата

-

Интерфейс связи

ПС

-

Пакет

СМД

-

Электронный параметр

Мин.

Тип.

Макс.

Единица

Условие

Электропитание

2.0

3.3

3.6

V


Уровень коммуникации

2.0

3.3

3.6

V


Передача тока

26

28

31

МА

4 дБм (2,5 мВт)

Приемный ток

25

27

30

МА


Ток сна

0.6

1.2

1.8

МкА


Рабочая температура

-40

20

+85


Влажность эксплуатации

10

60

90

%


Температура хранения

-40

20

+125





Характеристики:
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Название бренда</span> CDSENET
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Номер модели</span> E18-MS1-PCB
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Происхождение</span> Китай
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Режимы работы</span> Wireless Module
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Сертификация</span> Евротест (СЕ)
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Сертификация</span> FCC
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Сертификация</span> RoHS
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Рабочая Частота</span> 2.4GHz
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Номер Порта</span> 1
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Название бренда</span> CDSENET
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Номер модели</span> E18-MS1-PCB
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Происхождение</span> Китай
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Режимы работы</span> Wireless Module
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Сертификация</span> Евротест (СЕ)
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Сертификация</span> FCC
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Сертификация</span> RoHS
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Рабочая Частота</span> 2.4GHz
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Номер Порта</span> 1
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Working Frequency</span> 2.4 GHz
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Size</span> 23*14.1mm
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Distance</span> 200m
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">RF IC</span> CC2530
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Suppy Voltage</span> 2.0-3.6V DC 1
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Power</span> Maximum 4dBm
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Communication Interface</span> I/O
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Place of Origin</span> CN
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Is_customized</span> Yes
