Беспроводной ресивер SX1278 LoRA 433 МГц UART RF модуль 433 МГц 20 дБм 3 км E32-433T2 0D

Код товара: A1005003527231688

Кешбек: 15%

Магазин: АлиКэшбэк20

Пройдите простую регистрацию, чтобы делать покупки выгодно.

Описание:

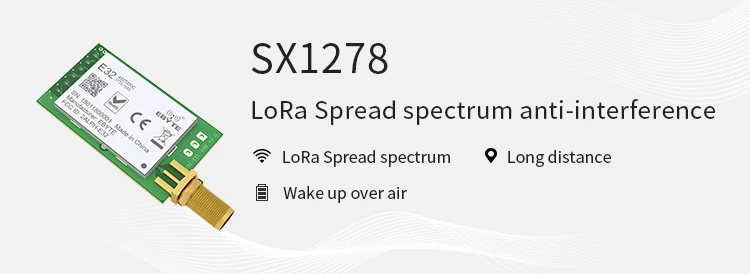

E32-433T20D-V8.0-это модуль беспроводного приемопередатчика на основе SX1278 от SEMTECH (может быть как передатчиком, так и приемником). Оно принимает технологию спектра распространения ЛоРа, с этой технологией Передавая расстояние и проникающая способность модуля улучшенные больше чем 1 раз сравненный с традиционным ФСК

Скачать файлы:

Настройка RF:

https://www.cdebyte.com/pdf-down.aspx?id=1738

ДЕМО:

https://www.cdebyte.com/Uploadfiles/Files/2022-1-12/2022112113692902.zip

Печатная плата:

https://www.cdebyte.com/Uploadfiles/Files/2022-1-12/20221121136149449.zip

XCOM:

https://www.cdebyte.com/Uploadfiles/Files/2022-1-12/20221121136101137.rar

Руководство пользователя

https://www.cdebyte.com/pdf-down.aspx?id=1452

Параметр RF	Значение	Замечание
Рабочая частота	410 ~ 441 МГц	По умолчанию: 433 МГц
Передача мощности	20 дБм	По умолчанию: 20 дБм (около 100 мВт)
Получение чувствительности	-146 дБм	Скорость передачи данных по воздуху: 0,3 кбит/с
Скорость передачи данных по воздуху	0,3 К ~ 19,2 кбит/с	По умолчанию: 2,4 кбит/с
Расстояние теста	5000 метров	На открытом и чистом воздухе, с максимальной мощностью, усиление антенны 5 дБи, высота 2 м, Скорость передачи данных: 2,4 кбит/с

Параметр оборудования	Значение	Замечание

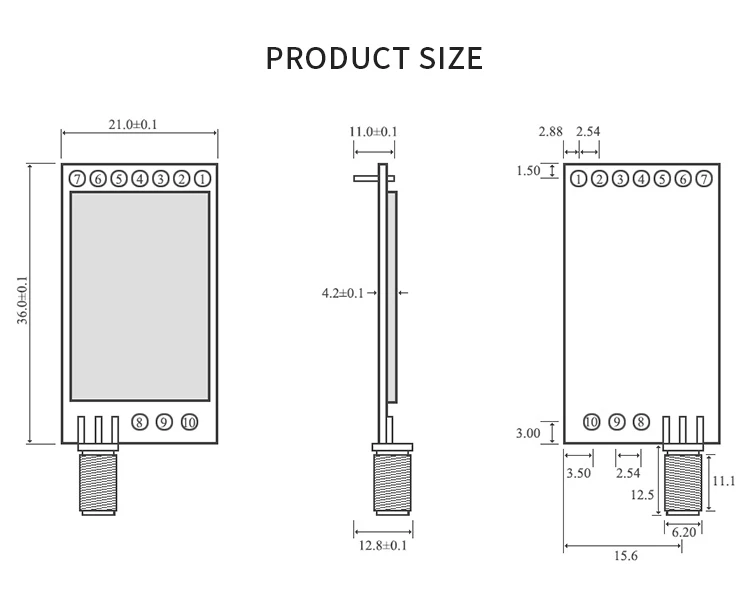

Размеры	21*36 мм	Без SMA
Тип антенны	SMA-K
Интерфейс связи	УАРТ	Скорость передачи: 1200 ~ 115200, по умолчанию: 9600
Пакет	ДИП
Буфер	Буфер 512 байт	Автоматическая суб-упаковка с 58 байтами на пакет

Электронный параметр	Мин.	Тип.	Макс.	Единица	Условие
Электропитание	2.3	5.0	5.5	V
Уровень коммуникации	3.0	3.3	3.6	V
Передача тока	102	110	118	МА	20 дБм (100 мВт)
Передача тока	90	93	96	МА	10 дБм (50 мВт)
Приемный ток	12	15	18	МА
Ток сна	3	5	8	МкА
Рабочая температура	-40	20	+85	℃
Влажность эксплуатации	10	60	90	%
Температура хранения	-40	20	+125	℃

Модель	Интерфейс	ИС	Частота	Мощность	Расстояние	Воздушные данные	Пакет	Размер мм	Особенности

E32-900T30D	УАРТ	SX1276	868 М 915 М	30	8	0,3 К ~ 19,2 К	ДИП	24*43	Расширенный спектр LoRa
E32-900T20S	УАРТ	SX1276	868 М 915 М	20	5.5	0,3 К ~ 19,2 К	СМД	16*26	Расширенный спектр LoRa
E32-868T30S	УАРТ	SX1276	868 м	30	8	0,3 К ~ 19,2 К	ДИП	25*40.3	Расширенный спектр LoRa Непрерывное пропускание
E32-433T20S1	УАРТ	SX1278	433 м	20	3	0,3 К ~ 19,2 К	СМД	17*25.5	Расширенный спектр LoRa
E32-433T20S2T	УАРТ	SX1278	433 м	20	3	0,3 К ~ 19,2 К	СМД	17*30	Расширенный спектр LoRa
E32-170T30D	УАРТ	SX1278	170 м	30	8	0,3 К ~ 19,2 К	ДИП	24*43	Спектр распространения LoRa
E32-433T30D	УАРТ	SX1278	433 м	30	8	0,3 К ~ 19,2 К	ДИП	24*43	Расширенный спектр LoRa
E32-433T20DC	УАРТ	SX1278	433 м	20	3	0,3 К ~ 19,2 К	ДИП	21*36	Расширенный спектр LoRa
E32-400M30S	SPI	SX1278	410 ~ 493 МГц	30	10	0,3 К ~ 19,2 К	СМД	24*38.5	Расширенный спектр LoRa
E32-400T20S	УАРТ	SX1278	410 ~ 525 МГц	10~20	3	0,3 К ~ 19,2 кбит/с	СМД	16 * 26	Расширенный спектр LoRa
E32-900M30S	SPI	SX1276	850 ~ 930 МГц	30	10	0,3 К ~ 19,2 кбит/с	СМД	24*38.5	Расширенный спектр LoRa

Характеристики:

<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Название бренда</span>	CDSENET
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Номер модели</span>	E32-433T20D
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Происхождение</span>	Китай
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Сертификация</span>	Евротест (СЕ)
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Сертификация</span>	FCC
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Рабочая Частота</span>	410~441MHz
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Единица измерения</span>	штука/штуки
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Количество</span>	1
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">IC</span>	SX1278
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Название бренда</span>	CDSENET
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Номер модели</span>	E32-433T20D
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Происхождение</span>	Китай
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Сертификация</span>	Евротест (СЕ)
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Сертификация</span>	FCC
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Рабочая Частота</span>	410~441MHz
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Единица измерения</span>	штука/штуки
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Количество</span>	1
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">IC</span>	SX1278
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Power</span>	20dBm (100mW)
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Distance</span>	5.0km
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Interface</span>	UART
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Size</span>	21 * 36 mm
<span class="SnowProductCharacteristics_SnowProductCharacteristicsItem__titleContent__534v9">Antenna type</span>	SMA-K
