Bluetooth цифровой стерео усилитель мощности класса D, плата DIY BT 5,0 TPA3110 5,0 TPA3116 15 Вт + 15 Вт 30 Вт + 30 Вт 50 Вт + 50 Вт

5 Вт bt5.0описание:

Плата принимает типичную схему TPA3110, которая принимает одиночный источник питания с анти-обратным подключением. Удобно использовать обычный адаптер и импульсный источник питания для источника питания. Большинство резистивных деталей контейнера используют стандартизированную технологию патч, которая является простой и стабильной. Разработан специальный интерфейс для модуля аудио приемника Bluetooth, встроенный регулятор напряжения 5 В, простой динамик Bluetooth DIY. Выходная мощность составляет 15 Вт X 2 (@ 16 В), а плата может быть подключена к 8 ом и 4 Ом.

Параметр:

1>. Чип: TPA3110

2>. Рабочее напряжение: 8-26 В постоянного тока

3>. Рабочий ток: >2A

4>. Выход мощность: 15Wx2 (@ 16V)

5>. Соответствие выходного сигнала: 4-8 Ом

6>. Тип канала: двухканальный

7>. Рабочая температура:-20 ℃ ~ 85 ℃

8>. Рабочая влажность: 5% ~ 95% относительной влажности

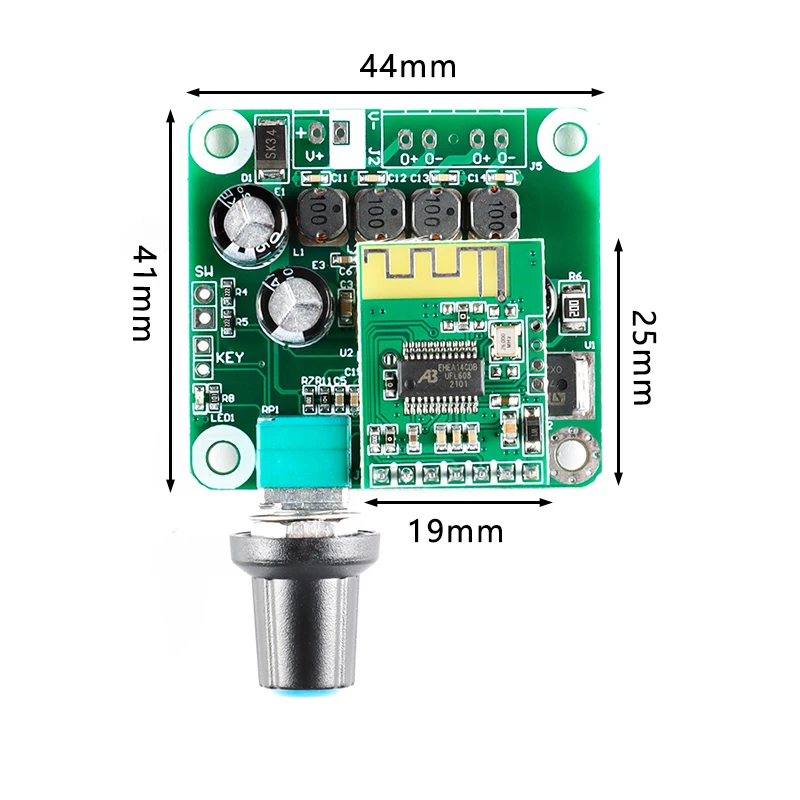

9>. Размер модуля: 63*44*19 мм

10>. Размер печатной платы: 44*40*19 мм

30 Вт BT5.0

Описание:

Плата принимает типичную схему TPA3110, которая принимает одиночный источник питания с анти-обратным подключением. Удобно использовать обычный адаптер и импульсный источник питания для источника питания. Большинство резистивных деталей контейнера используют стандартизированную технологию патч, которая является простой и стабильной. Разработан специальный интерфейс для модуля аудио приемника Bluetooth, встроенный регулятор напряжения 5 В, простой динамик Bluetooth DIY. Выходная мощность 30Wx2 (@ 16V), и может быть подключен к 8 Ом и 4 Ом.

Параметр:

1>. Чип: TPA3110

2>. Рабочее напряжение: 8-26 В постоянного тока

3>. Рабочий ток: >2A

4>. Выход мощность: 30Wx2 (@ 16V)

5>. Соответствие выходного сигнала: 4-8 Ом

6>. Тип канала: двухканальный

7>. Рабочая температура:-20 ℃ ~ 85 ℃

8>. Рабочая влажность: 5% ~ 95% относительной влажности

9>. Размер модуля: 63*62*20 мм

10>. Размер печатной платы: 63*43*20 мм

50 Вт + 50 Вт BT5.0

1. Описание:

Это TPA3116 стерео Bluetooth усилитель модуль.

Он использует типичную схему PBTL двух чипов усилителя мощности TPA3116, чтобы предотвратить переключение от воздействия цепи, которая может достичь того, что переключатель не вызовет влияние динамика.

Он принимает один источник питания с анти-обратным подключением, очень удобно использовать универсальный адаптер и импульсный источник питания, или Обычный Линейный трансформатор плюс выпрямительный фильтр для блока питания. Большинство деталей контейнера используют стандартизированную технологию патч, которая является простой и стабильной. Дизайн специального интерфейса для модуля приема аудио Bluetooth, встроенный регулятор напряжения 5 В, вы можете легко DIY bluetooth-динамики.

Выходная мощность составляет 50 Вт * 2 (@ 21 в), а плата может быть подключена к динамикам 4 Ом, 6 Ом и 8 Ом.

2. Особенности:

1>.50 Вт Высокая выходная мощность

2>. Двухканальный стерео

3>. Встроенный модуль усилителя

4>. Расширяемый интерфейс кнопки

3. Параметры:

1>. Название продукта: TPA3116 стерео Bluetooth модуль усилителя

2>. Входное напряжение: 10 В ~ 26 В постоянного тока

3>. Входной ток:>7A (рекомендуется)

4>. Выходная мощность: 50 Вт * 2

5>. Контроллер IC:TPA3116

6>. Выходное сопротивление: 4 Ом ~ 8 Ом

7>. Канал: двухканальный стерео

8>. Рабочая температура:-40 ℃ ~ 85 ℃

9>. Рабочая влажность: 10% ~ 90% относительной влажности

10>. Размер печатной платы: 64*63*21 мм

4. Применение:

1>. Модифицированный динамик

2>. Усилитель оборудования

3>. Автомобильное bluetooth-устройство

5. Посылка:

1>.1 шт. TPA3116 стерео Bluetooth усилитель модуль
