Цифровой генератор сигналов высокой точности DDS

Код товара: A1005005295374464

Кешбек: 15%

Магазин: АлиКэшбэк20

Пройдите простую регистрацию, чтобы делать покупки выгодно.

Доступные опции:

Цвет:

4MHz EU Plug

Доставка из:

CHINA Российская Федерация

Описание:

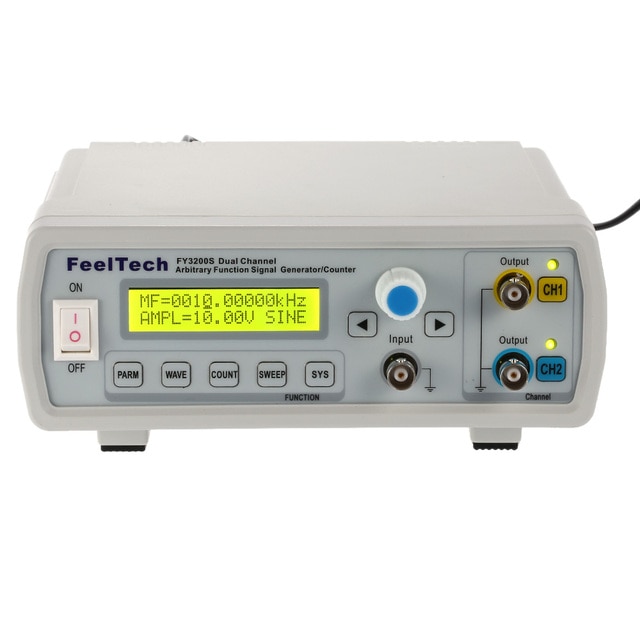

Генератор функциональных сигналов DDS из этой серии представляет собой многофункциональный генератор сигналов с высокой точностью и производительностью. Он использует крупномасштабные интегральные схемы FPGA, высокоскоростной микропроцессор MCU и Высокоточный генератор в качестве основы во внутренней цепи, что делает сигналы более стабильными. Процесс SMT может значительно улучшить защиту от помех и срок службы инструмента. Он имеет полностью независимый двухканальный сигнал DDS и выход уровня TTL, может генерировать сигналы синусоидального/треугольного/квадратного/пилообразного/импульсной волны, белого шума и т. Д. Этот прибор имеет большое преимущество при генерации сигнала, сканировании формы сигнала, измерении параметров и т. Д. Это идеальный инструмент для тестирования или измерения для инженера-электронщика, электронной лаборатории, обучения и исследований.

Особенности:
Использование технологии прямого цифрового синтеза DDS для генерации точного, стабильного выходного сигнала с низким уровнем искажений.
CH1 и CH2 полностью симметричны двум каналам, каждый канал может независимо устанавливать параметры.
Поддерживает определяемый пользователем сигнал, Глубина памяти каждой произвольной формы волны 2048*12 бит,Частота дискретизации 250 Мвыб/с.
С функцией импульсного выхода последовательности, ручным триггером, внутренним триггером CH2 и внешним триггером три режима триггера, которые позволяют устройству на любой выход 1 ~ 1048575 произвольных последовательности импульсов.
Функции измерения: 100 МГцЧастотомер и функция счетчика.
Диапазон амплитуды выходного сигнала составляет 10 мВпп-20Впп, Диапазон регулировки смещения постоянного тока составляет от-10 В до 10 В, разрешение составляет 0,1 В.
Функция вывода цифрового сигнала, выходной диапазон CMOS 0 ~ 10 В.
Генератор сигналов до 12 битШирокий, форма выходного сигнала более тонкая, искажение формы сигнала низкое.
С полными функциями ЧПУ отображайте и настраивайте параметры текущего выходного сигнала, такие как амплитуда, смещение, частота, рабочий цикл и разность фаз двух сигналов.
После подключения к компьютеру пользователь может управлять функциями и параметрами генератора сигналов, а также редактировать и загружать произвольную форму сигнала.
Высокая точность частоты и разрешение:Точность частоты до 10 ^(-6) величины, разрешение по частоте общего диапазона 10 мГц.
Функция отслеживания:Встроенная частота, амплитуда, смещение, рабочий цикл, форма волны и другие параметры следуют функции, просты в использовании.
Особенности сканирования:Стреловидность частоты линейную и логарифмическую функцию стреловидности, начало и конечные точки сканирования можно установить свободно.
Особенности хранения:Может хранить 20 групп параметров, установленных пользователем.
Работа: ключевые операции, дисплей LCD1602 на английском языке, непосредственно цифровые параметры настройки или ручка непрерывной регулировки.
Защита от перенапряжения на входе: Расширенный Диапазон входной мощности составляет от 85 до 260 В переменного тока.
Защита от короткого замыкания на выходе: все выходные сигналы могут работать более 60 с в ситуации короткого замыкания нагрузки.

Технические характеристики:

Параметры частоты
Частотный диапазон	Синусоидальная волна	Нормальные режимы (Необязательно): 0 Гц ~ 6 МГц/0 Гц ~ 12 МГц/0 Гц ~ 20 МГц/0 Гц ~ 24 МГц
	Квадратная волна	0 Гц ~ 6 МГц
	Треугольная волна	0 Гц ~ 6 МГц
	Другая Форма волны	0 Гц ~ 6 МГц
Мин. Разрешение по частоте	10 мГц (0,01 Гц)
Точность частоты	(+/-)5*10^(-6)
Стабильность частоты	(+/-)2*10 ^(-6)/3 часа
Диапазон регулировки фазы	0~359°
Разрешение фазы	1°
Параметры формы волны
Типы выходных сигналов	Синус/треугольник/квадрат/пила/волна ИМПа ульс, ИМП ульс Лоренц, мультитон, случайный шум, электрокардиограмма, трапецоидальный ИМП ульс, Симплектичный ИМП ульс, узкий ИМП ульс, гауссовый белый шум, модулированная амплитудой Форма волны, Форма волны с частотной модуляцией и Определяемая пользователем Форма волны
Синусоидальная волна	Гармонические искажения ≤ 0,8% (Референтная частота 1 кГц)
Квадратная волна	Время взлета/падения	≤ 20 нс (Референтная частота 100 кГц, 10Vpp)
	Перегрузка	≤7.5%
	Рабочий цикл	0.1%~99.9%
Пилообразная волна	Линейность	≥ 98% (0,01 Гц ~ 10 кГц)
Пульсовая волна	Диапазон регулировки ширины импульса	10 нс ~ 1 с
	Время взлета/падения	≤ 20 нс
Выход TTL	Амплитуда уровня	> 3впп
	Вентилятор-выход	> Нагрузка 20 TTL
	Время взлета/падения	≤ 20 нс
Выход CMOS	Низкий уровень	<0,3 В
	Высокий уровень	1 В ~ 10 В
	Повышение уровня/время простоя	≤ 20 нс
Выход формы волны
Выходное сопротивление	50Ω(+/-- 10%) (типичное)
Выходная амплитуда	≥ 20Vpp (без нагрузки)
Защита	Все Выходные сигналы могут работать более 60 с при условии короткого замыкания нагрузки.
Смещение постоянного тока
Диапазон регулировки смещения	(+/-) 10В
Разрешение смещения	0,1 В
Внешние измерения
Диапазон измерения частоты	GATE-TIME = 1S 1 Гц-100 МГц
Диапазон входного напряжения	1Vpp ~ 20Vpp
Счетный диапазон	0~4294967295
Периодическое измерение	Разрешение 20 нс, макс. Измеримые 20 с
Функция сканирования
Режим сканирования	Линейная развертка, развертка логарифма
Объект сканирования	Частота
Время сканирования	1s-999s/шаг
Диапазон настройки частоты	Начальная и конечная точки могут быть установлены произвольно
Диапазон частотного сканирования	Это определяется настройками параметров развертки.
Общие параметры
Память	Количество	20
	Местонахождение	От M0 до M19 (01 для значения по умолчанию)

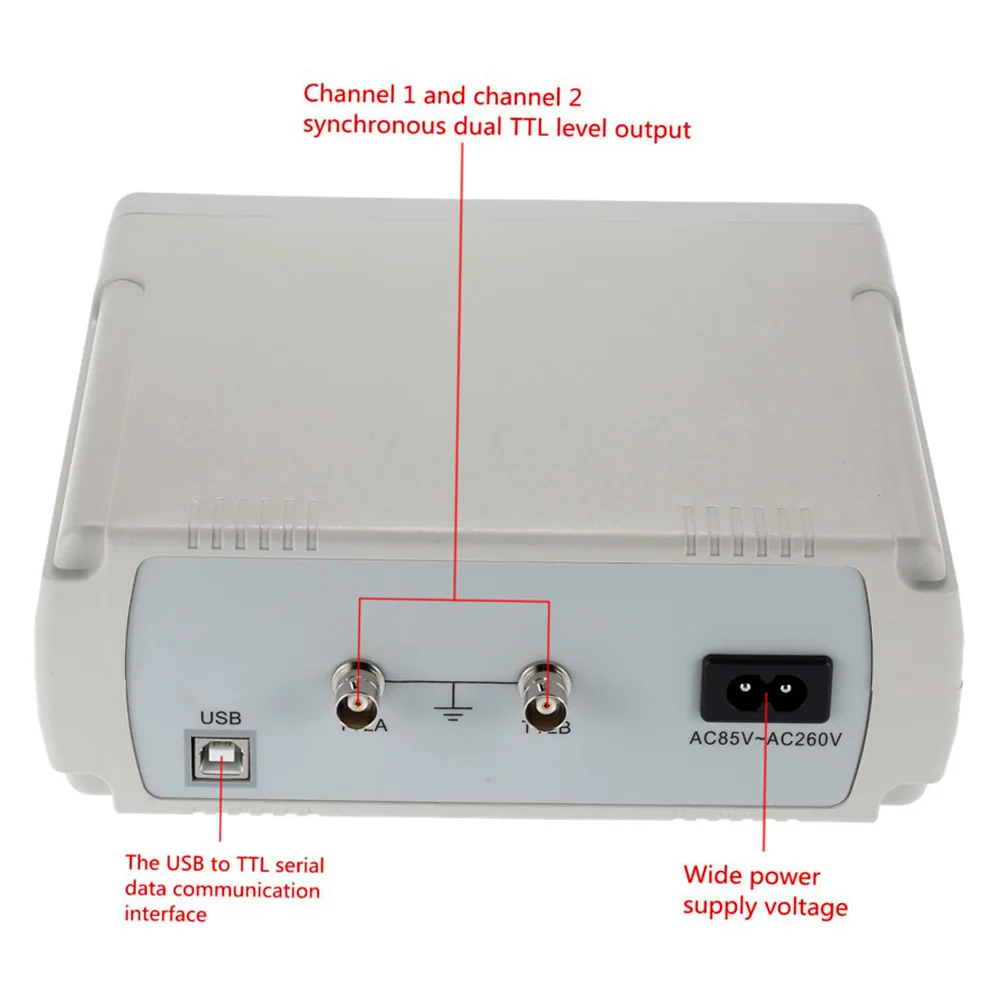

Интерфейс	Режим интерфейса	Использование USB для последовательного интерфейса
	Скорость связи	9600 бит/с
	Протокол	Режим командной строки, протокол полностью открыт
Питание	Тип штекера (Необязательно)	Вилка США/вилка ЕС
	Диапазон напряжения	85 В переменного тока до 260 В переменного тока
Дисплей	Тип дисплея	ЖК дисплей 1602
Защита окружающей среды	Температура: 0 ~ 40 ° C	Влажность: <80%
Размеры	19187 см/7,572,75 дюйма (Д * Ш * В)
Вес	577 г/20,36 унций
Размер упаковки	25219,5 см/9,848,273,74 дюйма (Д * Ш * В)
Вес упаковки	913 г/32,23 унции

Список пакетов:
1 * функциональный генератор сигналов
1 * USB-кабель
1 * Вилка питания

1 * компакт-диск
2 * кабель зажимов BNC

1) Мы принимаем Alipay, West Union, TT. Все основные кредитные карты принимаются через безопасный платежный процессор ESCROW.

2) Оплата должна быть произведена в течение 3 дней с момента заказа.

3) Если вы не можете проверить немедленно после окончания аукциона, рекомендуем подождать несколько минут и повторить. Платежи должны быть завершены в течение 3-х дней.

1. ДОСТАВКА ПО ВСЕМУ МИРУ.(За исключением некоторых стран и армейской почтовой службы/почтовых отделений флота)
2. Заказы обрабатываются своевременно после подтверждения оплаты.
3. Мы отправляем только по подтвержденным адресам заказа. Адрес вашего заказа ДОЛЖЕН СООТВЕТСТВОВАТЬ вашему адресу доставки.
4. Представленные изображения не являются фактическим товаром и предназначены только для справки.
5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ предоставляется перевозчиком и исключает выходные и праздничные дни. Сроки доставки могут меняться, особенно во время курортного сезона.
6. Если вы не получили посылку в течение 30 дней с момента оплаты, свяжитесь с нами. Мы отследим отправку и свяжемся с вами как можно скорее. Наша цель – удовлетворение клиентов!
7. Из-за наличия на складе и разницы во времени мы отправим ваш товар с нашего первого доступного склада для быстрой доставки.

1. У вас есть 7 дней, чтобы связаться с нами и 30 дней, чтобы вернуть его с даты получения. Если данный товар находится в вашем распоряжении более 7 дней, он считается пользованным товаром и МЫ НЕ ПРОИЗВОДИМ ВОЗВРАТ ИЛИ ЗАМЕНУ. Никаких ИСКЛЮЧЕНИЙ не существует! Стоимость доставки оплачивается как продавцом, так и покупателем пополам.
2. Все возвращаемые товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке, и вы ДОЛЖНЫ ПРЕДОСТАВИТЬ нам номер отслеживания доставки, конкретную причину возврата и ваш почтовый номер.
3. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ ЗАЯВКИ после получения товара в его первоначальном состоянии и в упаковке со всеми включенными компонентами и аксессуарами ПОСЛЕ того, как покупатель и продавец отменят транзакцию с Aliexpress. ИЛИ вы можете выбрать замену.
4. Мы оплатим всю стоимость доставки, если товар(ы) не соответствует(ют) описанию.

1. 12 месяцев ограниченной гарантии производителя на дефектные изделия (за исключением предметов, поврежденных и/или неправильно использованных после получения). Аксессуары поставляются с 3-месячной гарантией.
2. Дефектные изделия ДОЛЖНЫ БЫТЬ сообщены и возвращены в течение гарантийного срока (и, если возможно, в оригинальной упаковке). Вы должны описать дефект и предоставить номер вашего заказа. МЫ НЕ РЕМОНТИРУЕМ И НЕ ЗАМЕНЯЕМ ИЗДЕЛИЯ С истекшим сроком ГАРАНТИИ.
Оставляя заказ на Aliexpress, вы соглашаетесь со всеми приведенными выше правилами!

Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Отзывы покупателей очень важны. Мы просим вас, ПРЕЖДЕ чем оставлять нам нейтральный или отрицательный отзыв, связаться с нами, чтобы мы могли разрешить проблему к общему удовольствию.
Невозможно решить проблемы, если мы о них не знаем!

Характеристики:

Название бренда	KKMOON
Номер модели	Signal Generator
Происхождение	Китай
Сертификация	NONE
Товары для ремонта	Электрический
Размер дисплея	2.9 Дюйм(ов) и Под
Единица измерения	штука/штуки
Количество	1
