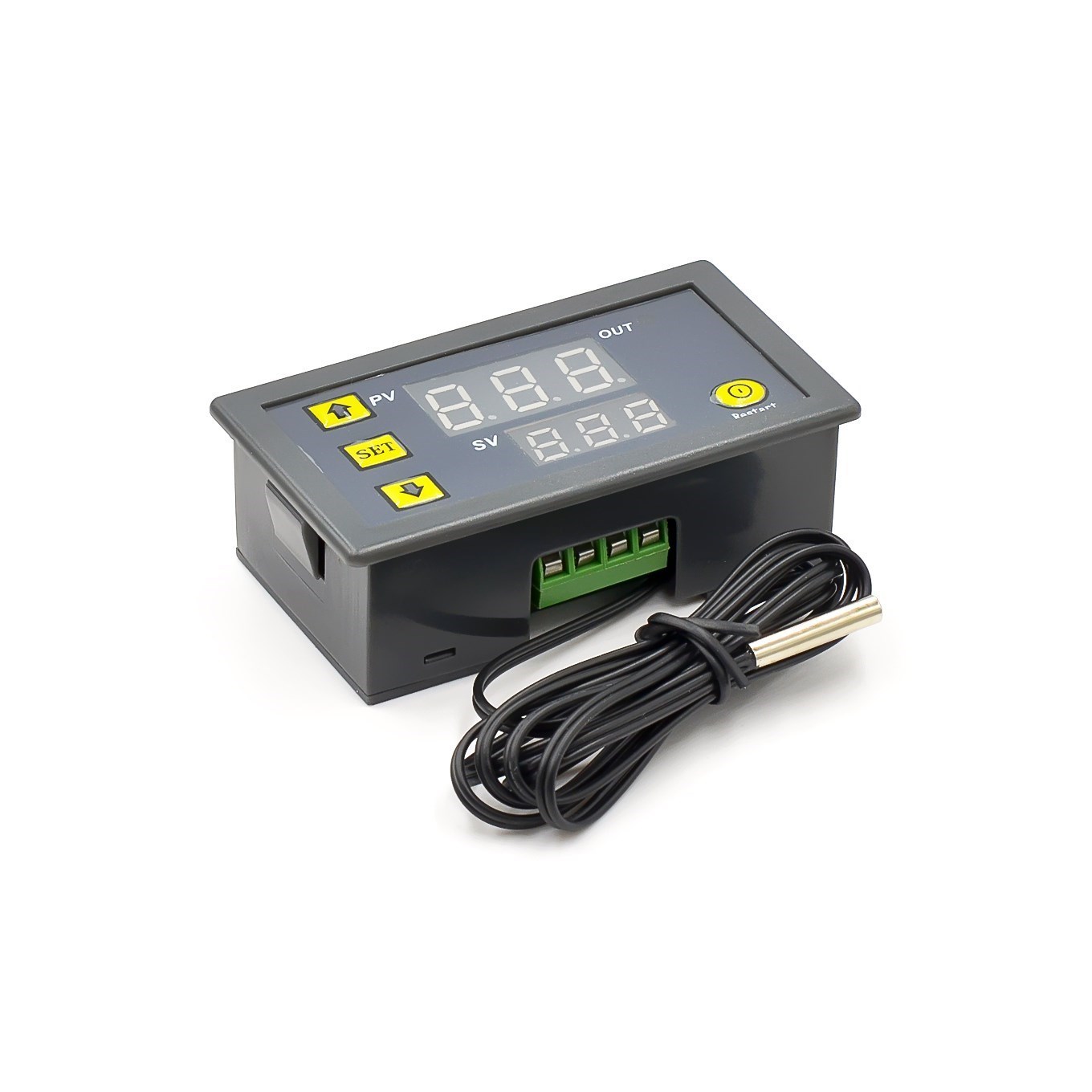

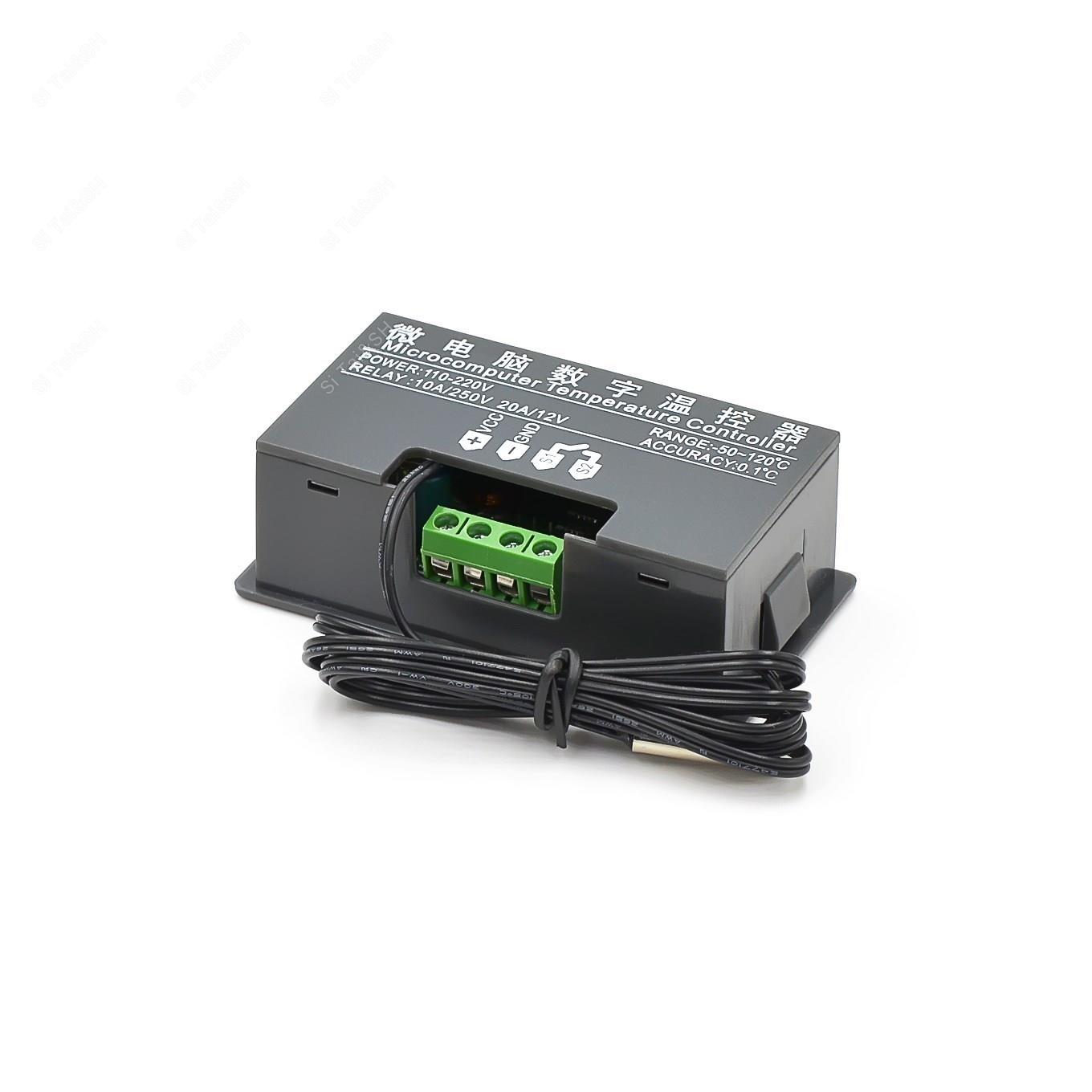

Цифровой контроллер температуры W3230 Probe line 20A

Технические параметры:

Диапазон регулирования температуры: -50 ~ 120 ℃

Разрешение:-9,9 ~ 99,9, 0,1 ℃, другой диапазон температур 1 ℃

Точность измерения температуры: 0,1 ℃

Точность управления: 0,1 ℃

Точность люфта: 0,1 ℃

Частота обновления: 0,5 с

Входная мощность: 12 В постоянного тока

Вход измерения: водонепроницаемый датчик NTC (10K 0,5%)

Выход: 1 релейный выход, Емкость = 12 20 А, 220 В 10 А.

Требования к окружающей среде: -10 ~ 60 ℃, влажность 20%-85%

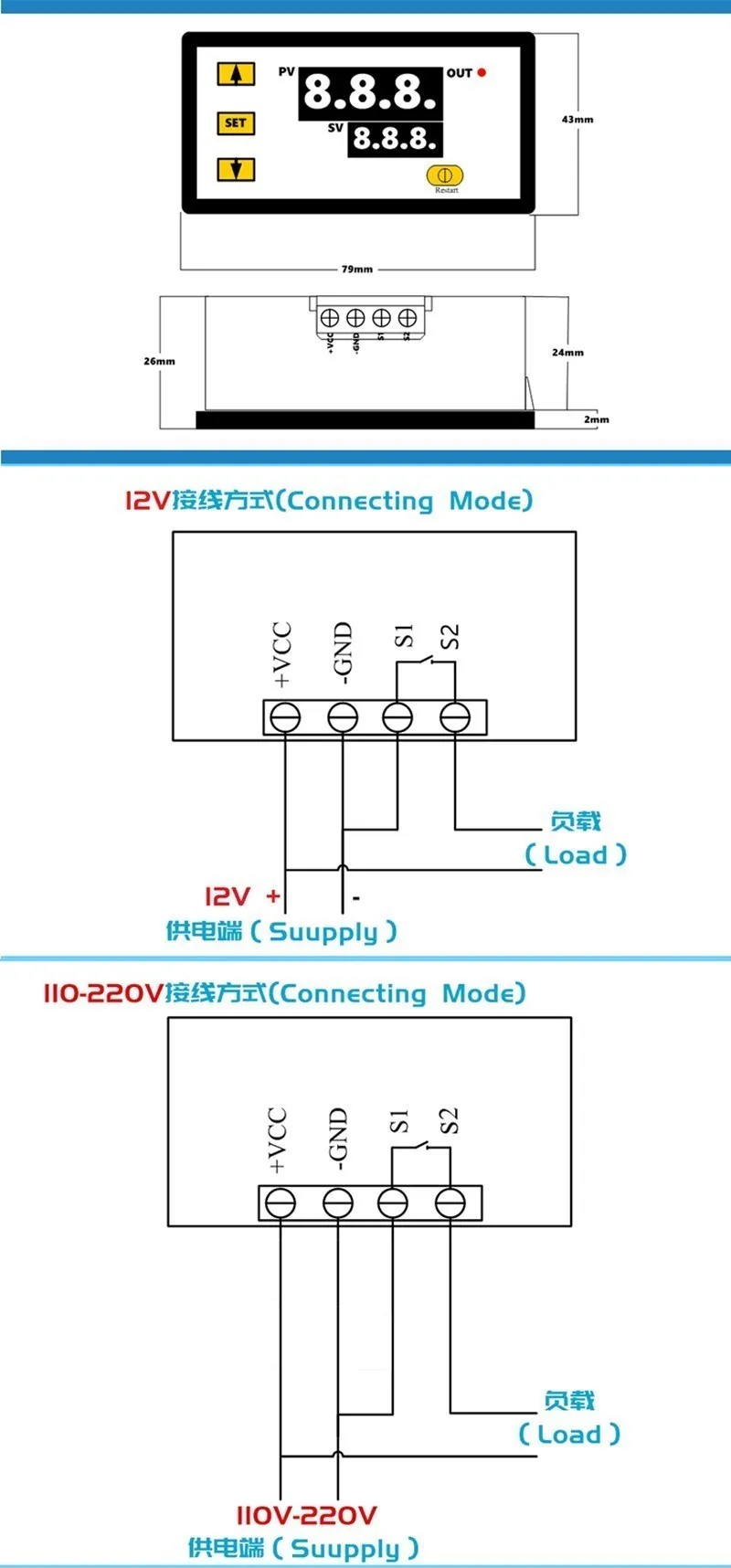

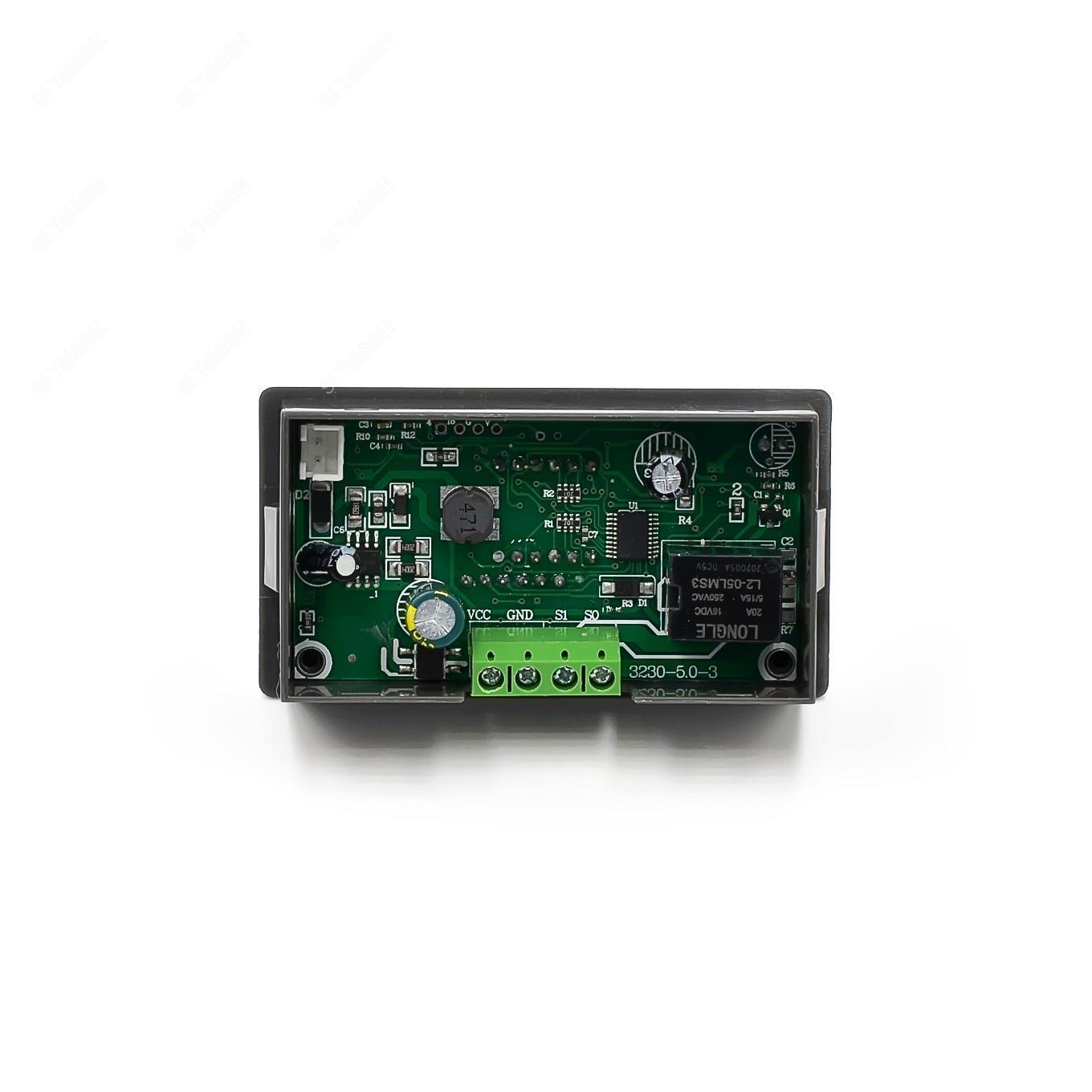

Размер спецификации: 79 мм * 43 мм * 26 мм

Инструкции

● Подключите источник питания и оборудование для подачи питания на контроллер. В это время на дисплее отображается измеренная температура. Нажмите кнопку SET один раз, и температура дисплея начнет мигать. После завершения настройки нажмите SET для подтверждения и возврата. В это время контроллер автоматически включает и выключает реле в соответствии с настройкой! Выход термостата-реле на 20 А, которое отвечает различным мощным нагрузкам. Подключите схему управления для питания термостата. В это время на дисплее отображается температура окружающей среды.

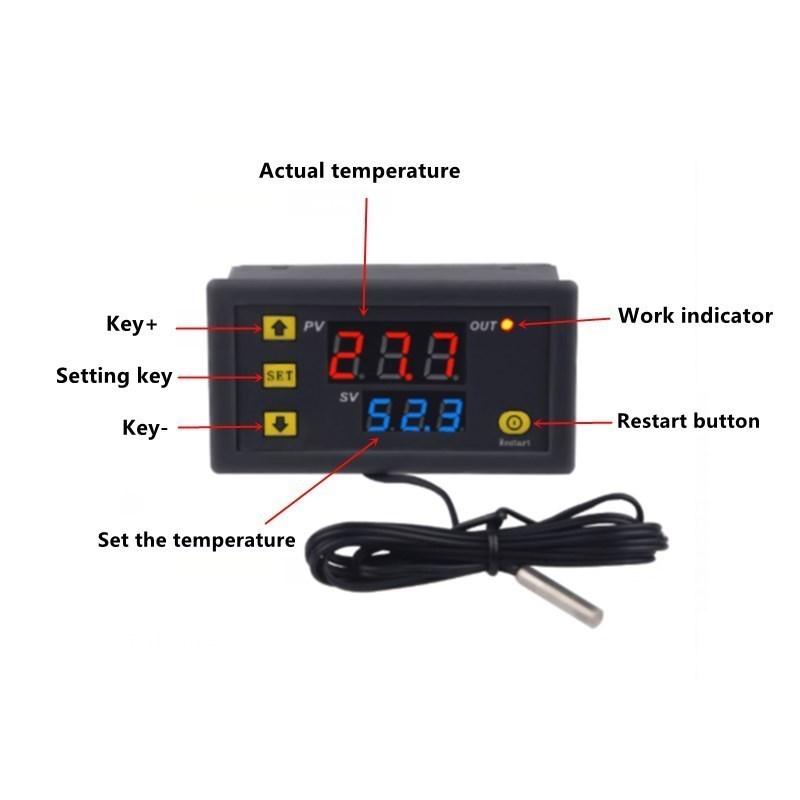

Описание состояния светового Индикатора и цифровой трубки

● Световой индикатор: мигающий указывает на задержку начала охлаждения или нагрева, постоянный свет указывает на то, что реле замкнуто.

● Цифровая трубка: отображение LL для обрыва цепи датчика, подключите датчик в соответствии с инструкциями; Отображение HH для превышения диапазона измерения, и термостат принудительно отключит реле; дисплей --- для сигнализации высокой температуры

Описание функции параметра

Нажмите и удерживайте SET в течение 5 секунд, чтобы войти в настройки главного меню, нажмите +-, чтобы переключить P0...P6, нажмите и удерживайте SET или 10 секунд без нажатия клавиш, контроллер автоматически подтверждает и возвращается.

P0 режим охлаждения и нагрева

● Нажмите и удерживайте SET в течение 5 секунд, чтобы отобразить P0, нажмите SET один раз, чтобы установить рабочий режим, нажмите +-для переключения [H для режима нагрева] [C для режима охлаждения] Нажмите SET один раз, чтобы вернуться, нажмите и удерживайте SET или 10 секунд без нажатия клавиш. Контроллер автоматически Подтверждение завершено.

● В режиме охлаждения: Когда измеренное значение температуры больше или равно заданной температуре, реле охлаждения замыкается и холодильник запускается; когда измеренное значение температуры меньше или равно заданному значению температуры-гистерезису, реле охлаждения отключается, и холодильник выключается.

● В режиме нагрева: Когда измеренное значение температуры меньше или равно заданному значению температуры, включается реле нагрева и запускается нагреватель; когда измеренное значение температуры больше или равно заданному значению температуры + гистерезис, Реле нагрева выключено и нагреватель выключен.

Настройка гистерезиса P1

● Нажмите и удерживайте SET в течение 5 секунд, чтобы отобразить P0, нажмите +-, чтобы переключиться на P1, нажмите SET один раз, чтобы установить значение гистерезиса, нажмите +-, чтобы установить гистерезис на 0,1-15, нажмите SET один раз, чтобы вернуться после завершения, нажмите и удерживайте SET или нет в течение 10 секунд. Контроллер действия клавиш автоматически подтверждает завершение.

● В режиме охлаждения: когда значение измерения температуры больше или равно установленному значению, реле замыкается, и холодильник запускается; когда значение измерения температуры меньше или равно установленному значению-разности возврата, реле отключается и холодильник выключается.

● Например, когда температура окружающей среды 30 ° C, установленное значение составляет 25 ° C, а гистерезис установлен на 2 ° C. После включения реле закроется, и холодильник запустится. Когда температура достигнет 23 ° C, реле разомкнется, и холодильник закроется. Температура начинает повышаться после отключения. Когда он возвращается к установленному значению 25 ° C, реле замыкается и холодильник запускается снова, так что температура не должна превышать 25 ° C с помощью повторяющихся циклов.

● В режиме нагрева: когда значение измерения температуры меньше или равно установленному значению, реле включается и нагреватель запускается; когда значение измерения температуры больше или равно установленное значение + значение разницы возврата, реле выключается, и нагреватель выключается.

● Например, когда температура окружающей среды 10 ° C, установленное значение составляет 25 ° C, а гистерезис установлен на 2 ° C. После включения реле закроется, и нагреватель запустится. Когда температура достигнет 27 ° C, реле разомкнет, и нагреватель выключится. Температура отсечки начинает падать. Когда она падает до установленного значения 25 ° C, реле замыкается и нагреватель запускается снова, так что температура не ниже 25 ° C через повторяющиеся циклы.

P2 Верхний предел настройки максимальной температуры

● Чтобы избежать опасности чрезмерно высокой заданной температуры, вызванной неправильной работой других, Этот термостат имеет функцию максимального заданного верхнего предела, что ограничивает диапазон настройки наивысшего заданного значения температуры, контролируемого термостатом.

● Нажмите и удерживайте SET в течение 5 секунд, чтобы отобразить P0, нажмите +-, чтобы переключиться на P2, нажмите SET один раз, чтобы установить верхний предел, нажмите +-, чтобы установить самую высокую температуру, которую можно установить, максимальное значение 110, нажмите SET один раз, чтобы вернуться после завершения, Нажмите и удерживайте SET или Контроллер автоматически подтверждает завершение отсутствия каких-либо ключевых действий в течение 10 секунд.

● Например: установить значение 60. Заданное значение температуры можно установить только до 60 ℃. Если вы хотите, чтобы более высокое заданное значение температуры расширило диапазон температур, Вам необходимо сначала отрегулировать заданное значение верхнего предела.

P3 Нижний предел настройки минимальной температуры

● Чтобы избежать неправильной работы других людей и вызвать блокировку льда при слишком низкой температуре, Этот термостат имеет функцию нижнего и верхнего пределов настройки, что ограничивает диапазон настройки самой низкой уставки температуры, контролируемой термостатом.

● Нажмите и удерживайте SET в течение 5 секунд, чтобы отобразить P0, нажмите +-, чтобы переключиться на P3, нажмите SET один раз, чтобы установить самый низкий предел, нажмите +-, чтобы установить самую низкую устанавливаемую температуру, самое низкое значение-50, нажмите SET один раз, чтобы вернуться после завершения, Нажмите и удерживайте кнопку SET, иначе контроллер автоматически подтвердит завершение бездействия клавиш в течение 10 секунд.

● Например: установить на 2. Минимальное заданное значение температуры может быть установлено только на 2 ° C. Если вы хотите, чтобы заданное значение более низкой температуры расширило диапазон температур, Вам необходимо сначала отрегулировать заданное значение нижнего предела.

Коррекция температуры P4

● Когда измеренная температура отклоняется от стандартной температуры или из-за особых потребностей оборудования пользователя, эту функцию можно использовать для калибровки. Температура После коррекции = температура до коррекции + значение коррекции. Эффективный диапазон составляет-7,0 ~ 7,0.

● Нажмите и удерживайте SET в течение 5 секунд, чтобы отобразить P0, нажмите +-, чтобы переключиться на P4, нажмите SET один раз, чтобы откалибровать, нажмите +-, чтобы установить значение коррекции, нажмите SET один раз, чтобы вернуться после завершения, нажмите и удерживайте SET или не нажимайте кнопку в течение 10 секунд, контроллер автоматически подтвердит выполнение.

● Например, нормальный дисплей-25 градусов; при корректировке температуры на 0 отображается 25 градусов; при корректировке температуры на 1,5 отображается 26,5 градуса; когда температура скорректирована до-1,5, отображается 23,5.

P5 Время задержки запуска (единица измерения: минуты)

● Когда есть задержка в работе холодильника или обогревателя, можно включить функцию задержки, чтобы защитить срок службы оборудования.

● Нажмите и удерживайте SET в течение 5 секунд, чтобы отобразить P0, нажмите +-, чтобы переключиться на P5, нажмите SET один раз, чтобы установить время задержки запуска в минутах, нажмите +-, чтобы установить 0-10 минут, нажмите SET один раз, чтобы вернуться после завершения, нажмите и удерживайте SET или 10 секунд Контроллер действия без кнопки автоматически подтверждает завершение

● В режиме охлаждения: при первом включении питания, Если текущая температура больше или равна установанному значению, чиллер не начнет охлаждение сразу, И он начнется после установленного времени задержки.

● В режиме нагрева: при первом включении питания, Если текущая температура меньше или равна заданному значению, Нагреватель не начнет нагрев сразу, И он начнется после установленного времени задержки.

●Вхэн время остановки между 2 последовательными пусками холодильника или подогревателя больше чем установленное значение задержанного времени начала, холодильник начинает немедленно.

Когда интервал времени остановки между двумя последовательными запусками холодильника или обогревателя меньше установленного значения времени задержки запуска, устройство можно запустить после того, как установленное время задержки запуска холодильника было запущено после перезапуска. Время задержки рассчитывается с момента отключения.

● Например, в состоянии охлаждения задержка установлена на 5 минут. После включения холодильника холодильник начнет задерживаться. Через 5 минут холодильник будет включен. Когда необходимая температура будет достигнута, холодильник остановится, и в это время запустится таймер. Когда таймер следующего запуска холодильника будет завершен. Работа будет завершена немедленно, незавершенный отсчет времени не будет работать до тех пор, пока отсчет времени не закончится, светодиодный индикатор мигает во время задержки.

● Когда Задержка запуска установлена на 0, функция задержки отключается.

Как сохранить настройки

● Если вы хотите сохранить установленные данные, установите P7 в положение ON, когда температура установлена и питание не включено. Таким образом, последняя Настройка будет сохранена при отключении питания.

Сбросить

● Внутренние настройки термостата хаотичны по каким-то человеческим причинам. Требуется время, чтобы установить один за другим. В это время вы можете использовать эту функцию для восстановления заводских настроек. Конкретный метод: в состоянии выключения нажмите + и-одновременно нажмите кнопку, затем включите, все вышеперечисленные параметры будут восстановлены до заводских настроек.
