Цифровой осциллограф FNIRSI 2 в 1, портативный тестер транзисторов с полосой пропускания 200 кГц, ШИМ, выход квадратных волн дюйма с подсветкой

Этот продукт гениально объединяет в себе цифровой осциллограф, тестер электронных компонентов, генератор сигналов ШИМ и другие функции. Оснащен крупноразмерным TFT-дисплеем с цветной точечной матрицей. Встроенная перезаряжаемая литиевая батарея. Принесите более практичные функции пользователям с небольшим размером. Если вы заинтересованы в этом продукте, приходите и попробуйте, он вас не подведет.

Особенности:
2 в 1 функции:Этот продукт гениально объединяет в себе цифровой осциллограф, тестер электронных компонентов, генератор сигналов ШИМ и другие функции.
Этот продукт особенно подходит для быстрого сопряжения транзисторов, идентификации смешанных компонентов поверхностного монтажа и бессловесных компонентов, а также предварительного скрининга небольших партий компонентов.
Осциллограф имеет частоту дискретизации в реальном времени 2,5 мс/с и полосу пропускания 200 кГц.
Благодаря полной функции триггера (одиночный, нормальный, автоматический) его можно свободно использовать как для периодических аналоговых сигналов, так и для апериодических цифровых сигналов.
Сигнал напряжения до ± 400 В может быть измерен, имеет широкое применение.
Оснащенный эффективным автоматом с помощью одной клавиши, измеренная форма сигнала может отображаться без громоздкой регулировки.
Автономный источник тестового сигнала ШИМ-волн 80 кГц/5,0 В с регулируемым циклом заполнения.
Этот прибор может автоматически идентифицировать и измерять различные транзисторы. Включая транзисторы NPN, N-канальные и P-канальные полевые транзисторы, транзисторы с переходами, диоды, двойные диоды, Тиристоры и т. Д., А также пассивные компоненты, такие как резисторы, катушки индуктивности, конденсаторы, и т. д.
Автоматическое определение выводов.

Технические характеристики:
Материал: АБС
Тип: без адаптера, с адаптером (Необязательно)
Дисплей: 2,4-дюймовый цветной экран с подсветкой
Батарея: 1 * литиевая батарея, 1500 мАч (Включено)
Зарядка: USB Type-C, 5 В
Размер упаковки: 140*125*55 мм/5,5*4,9*2,2 дюйма
Вес упаковки:
Без адаптера: 296,6 г/10,5 унций
С адаптером: 345,6 г/12,2 унции

Технические характеристики осциллографа:
Частота дискретизации в реальном времени: 2,5 мс/с
Анологическая полоса пропускания: 0-200 кГц
Входное сопротивление: 1 МОм
Муфта: переменный/постоянный ток
Диапазоны испытательного напряжения:
Датчик 1:1: 80Vpp (± 40V)
Датчик 10:1: 800Vpp (± 400V)
Чувствительность по вертикали: 10 мВ/дел ~ 10 В/дел (с шагом 1-2-5)
Вертикальное Смещение: регулируемое, с индикацией
Диапазон временной развертки по горизонтали: 10 мкс/дел ~ 500 с/дел (с шагом 1-2-5)
Режим триггера: автоматический, обычный, одиночный
Тип тигра: восходящий край. Падающий край
Уровень срабатывания: регулируемый, с индикацией
Замораживание формы волны: Да (функция HOLD)
Автоматическое измерение: максимум, минимум, среднее, среднеквадратическое значение, от пика до пика, частота, период, рабочий цикл
Выход ШИМ: FRQ: 0 ~ 80 кГц, Рабочий цикл: 0 ~ 100%, амплитуда: 5,0 В

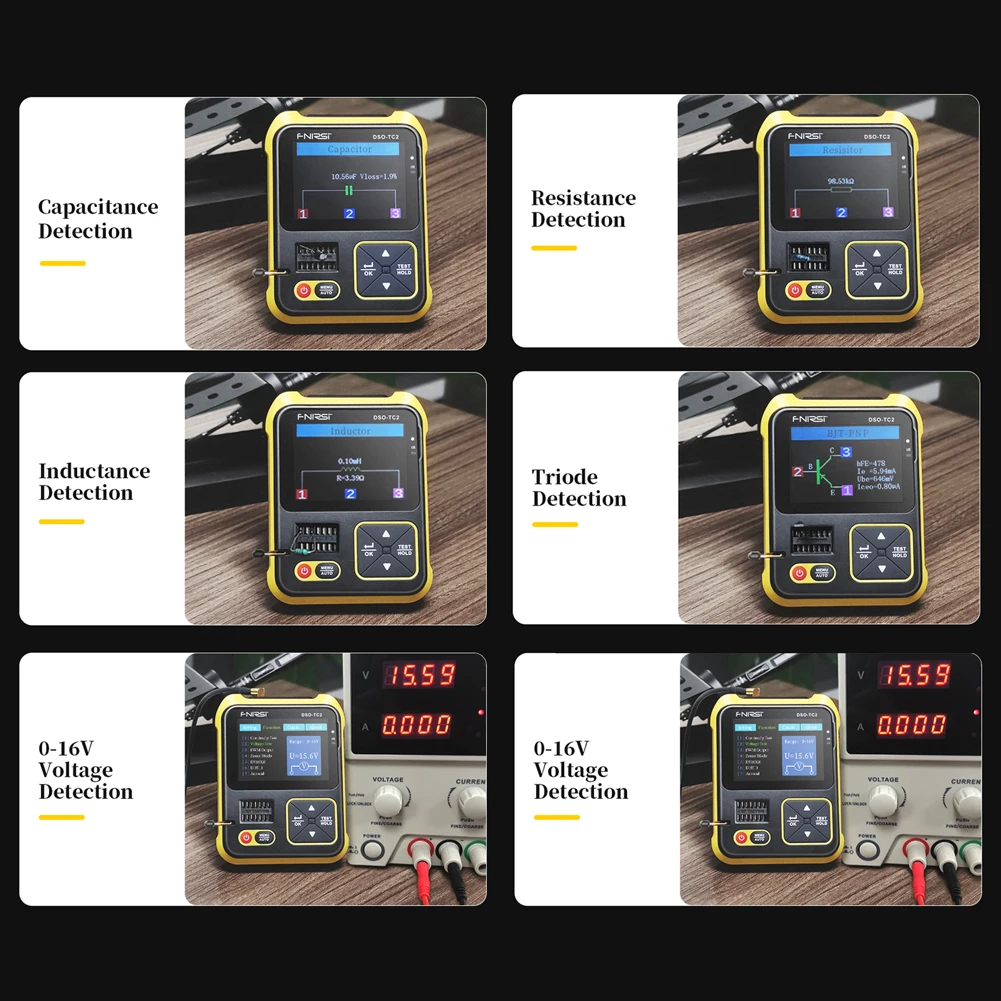

Технические характеристики тестера электронных компонентов:
Диапазоны измерения емкости: 25 пФ ~ 100 мФ (значение емкости, Коэффициент потерь VLoss)
Диапазоны измерения сопротивления: 0,01 Ом ~ 50 МОм
Диапазоны измерения индуктивности: 10 мкГн ~ 1000 мкГн
Диапазоны измерения батареи: 0,1 ~ 4,5 В
Входное напряжение: 0 ~ 16 В
Выход ШИМ: 1,5 кГц ~ 9,99 МГц

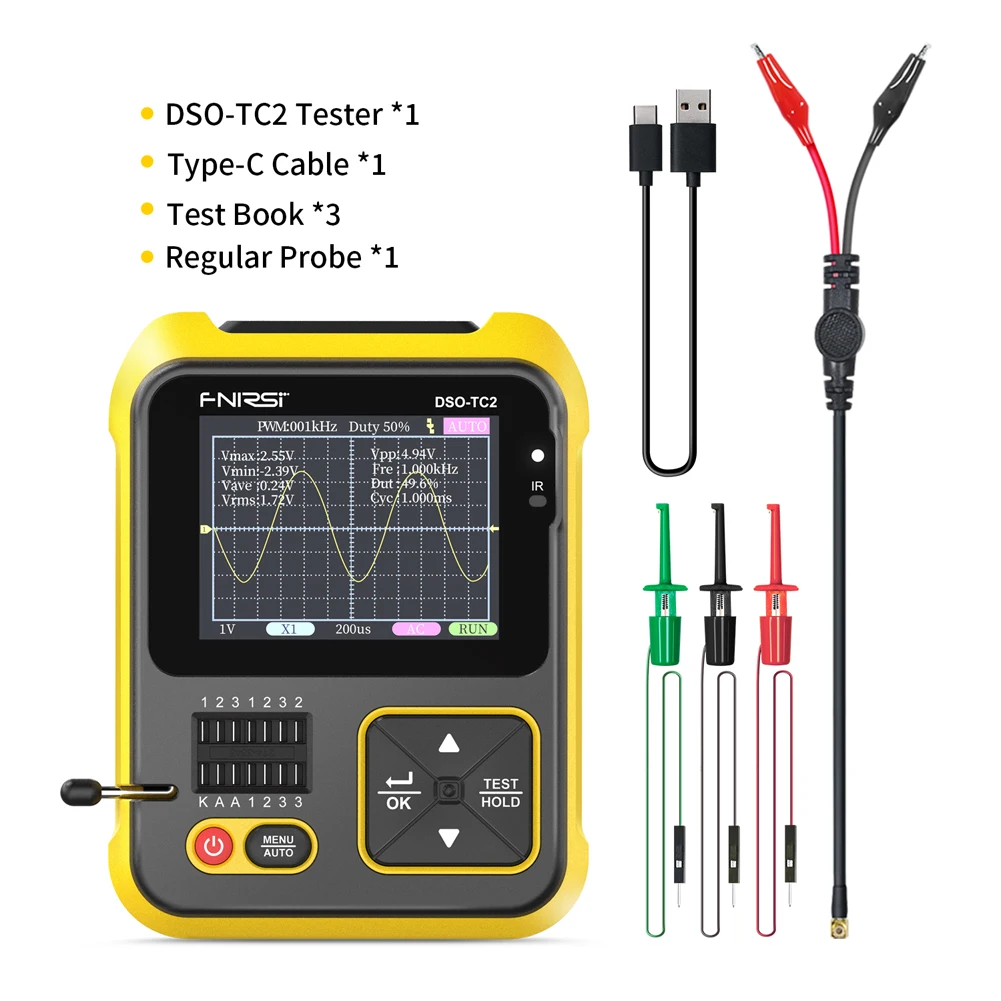

Без списка упаковки адаптера:
1 * тестер
1 * кабель Type-C
3 * Тестовый крючок
1 * зонд

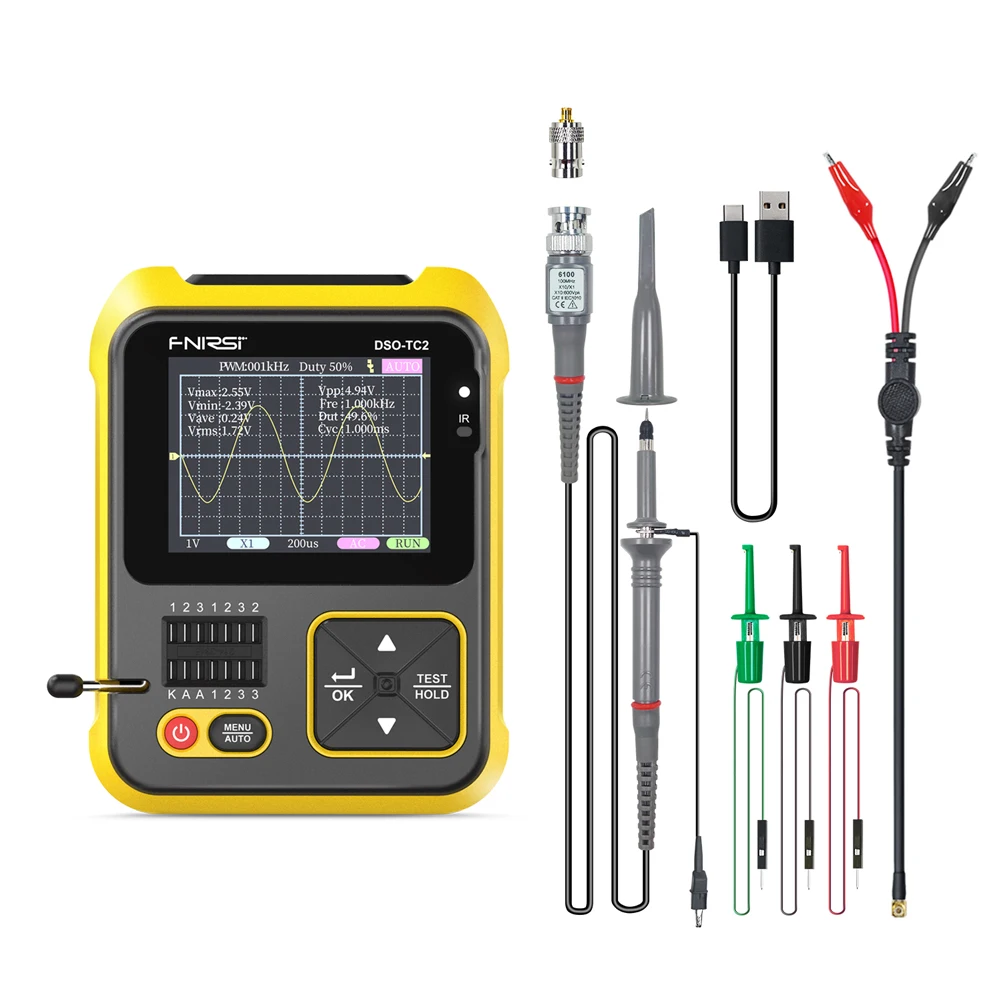

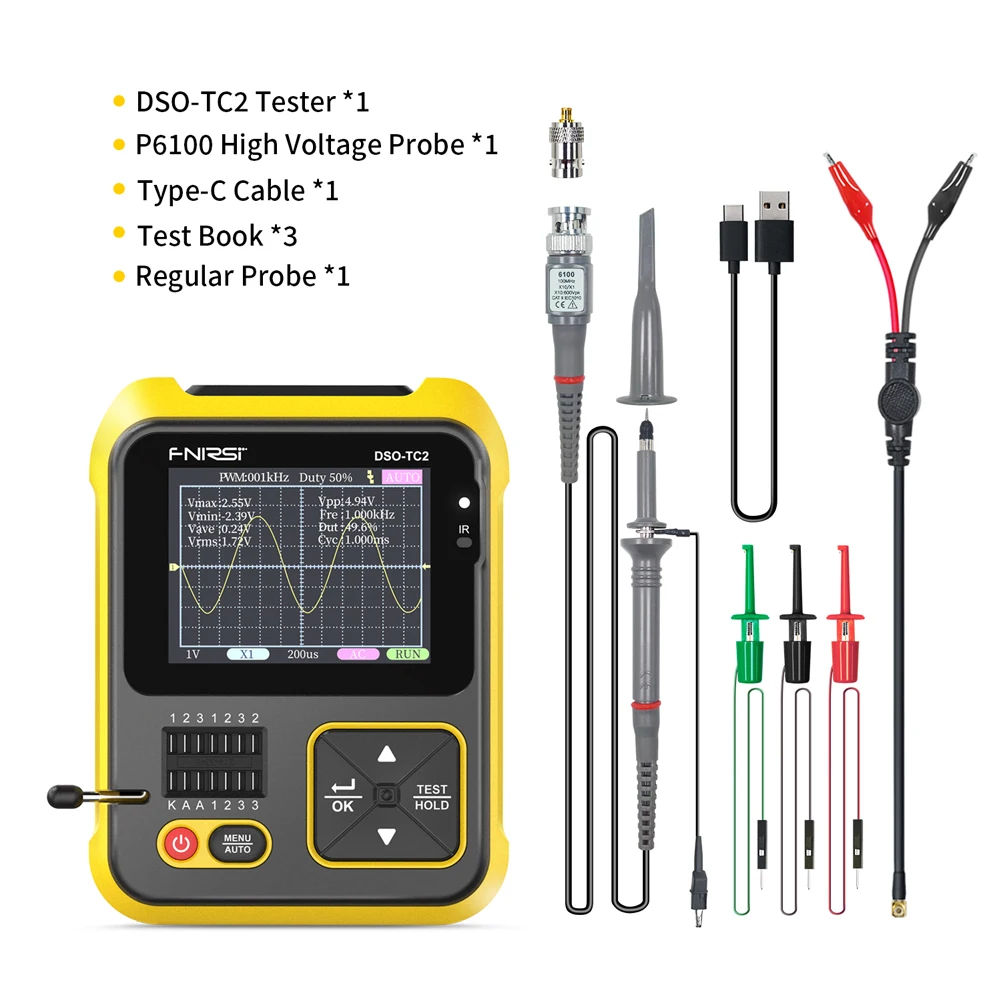

Со списком упаковки адаптера:
1 * тестер
1 * адаптер
1 * Зонд высокого напряжения P6100
1 * кабель Type-C
3 * Тестовый крючок
1 * зонд

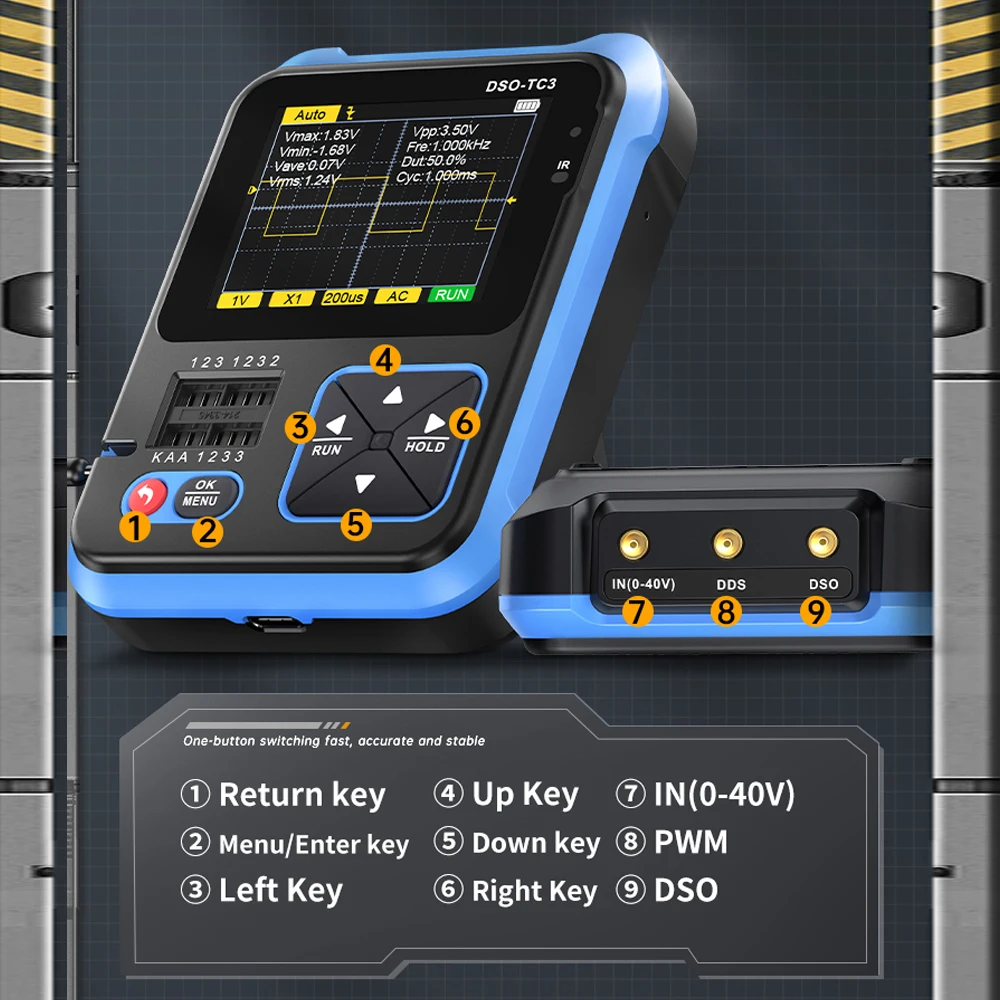

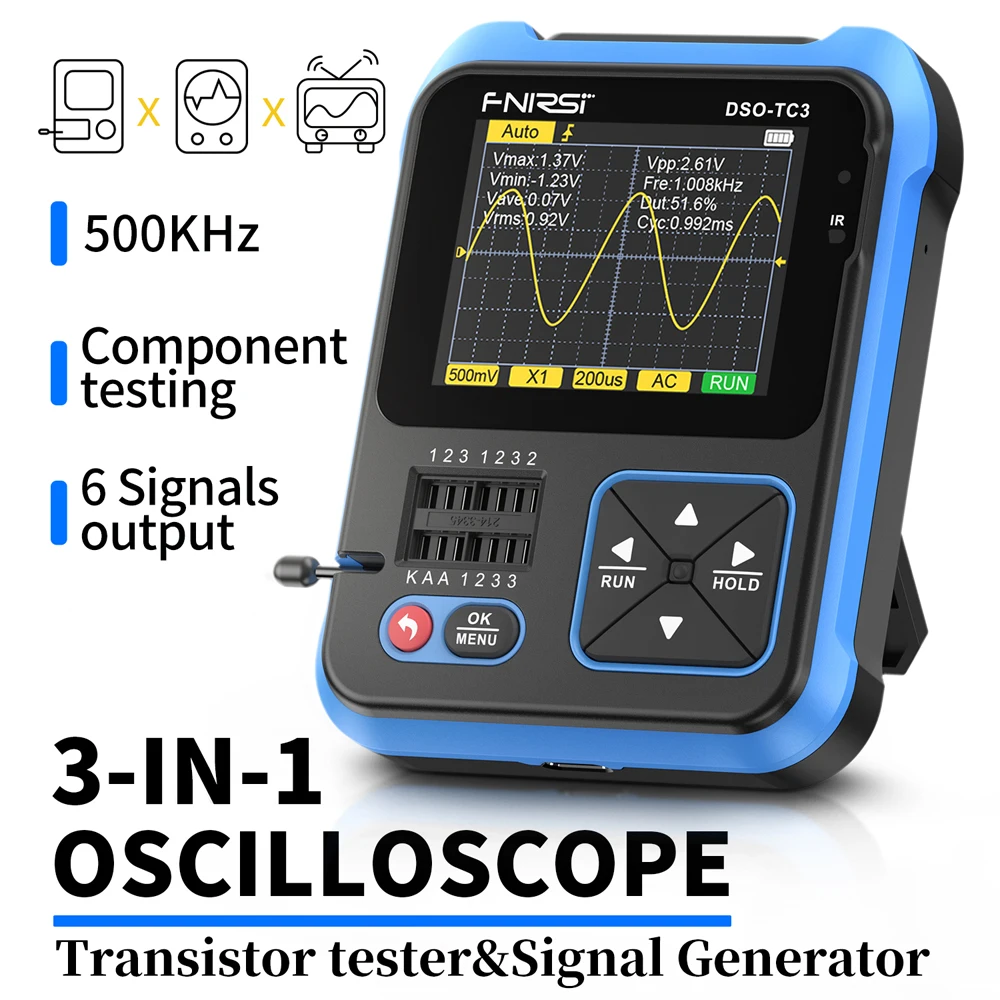

Этот продукт гениально объединяет функции цифрового осциллографа, тестера транзисторов и генератора сигналов в одной машине. С частотой дискретизации в реальном времени 10 мс/с и полосой пропускания 500 кГц. Поддержка максимального измерения сигнала напряжения 400 В. С полной функцией триггера (автоматический, одиночный, обычный). Оснащенный эффективной кнопкой AUTO, измеренная форма сигнала может отображаться без громоздких настроек. Автоматически определять и измерять различные транзисторы. Автоматическое определение выводов. 6 видов обнаружения форм сигналов. И с функцией проверки целостности цепи.

Особенности:
3 в 1 функции:Этот продукт гениально объединяет функции цифрового осциллографа, тестера транзисторов и генератора сигналов в одной машине.
Функция цифрового осциллографа:С частотой дискретизации в реальном времени 10 мс/с и полосой пропускания 500 кГц. Поддержка максимального измерения сигнала напряжения 400 В. С полной функцией триггера (автоматический, одиночный, обычный). Оснащенный эффективной кнопкой AUTO, измеренная форма сигнала может отображаться без громоздких настроек.

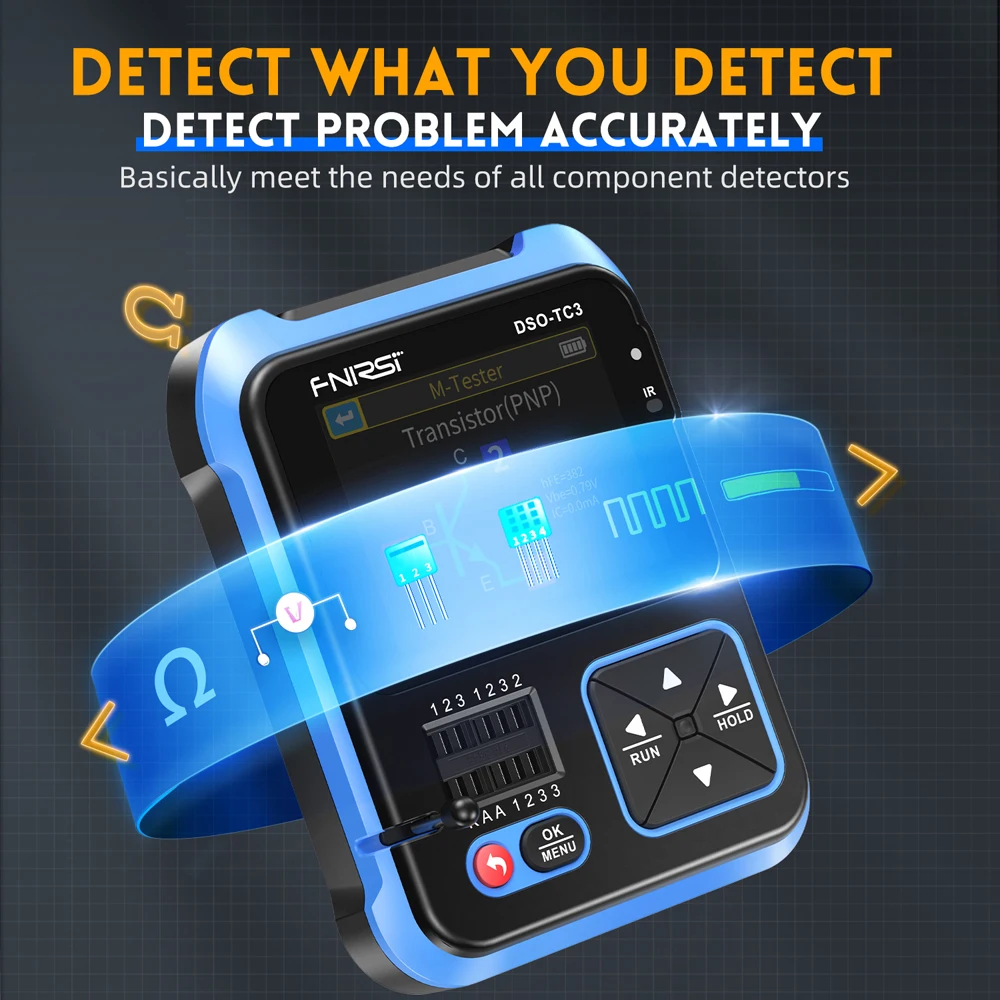

Функция тестера транзисторов:Автоматическое определение и измерение различных транзисторов, включая триоды NPN и PNP, N-канальные и P-канальные металлооксидно-Полупроводниковые полевые транзисторы, JFET, диоды, двойные диоды, Тиристоры, а также резисторы, катушки индуктивности, конденсаторы, полевой транзистор и т. Д. Пассивный компонент. Автоматическое определение выводов.

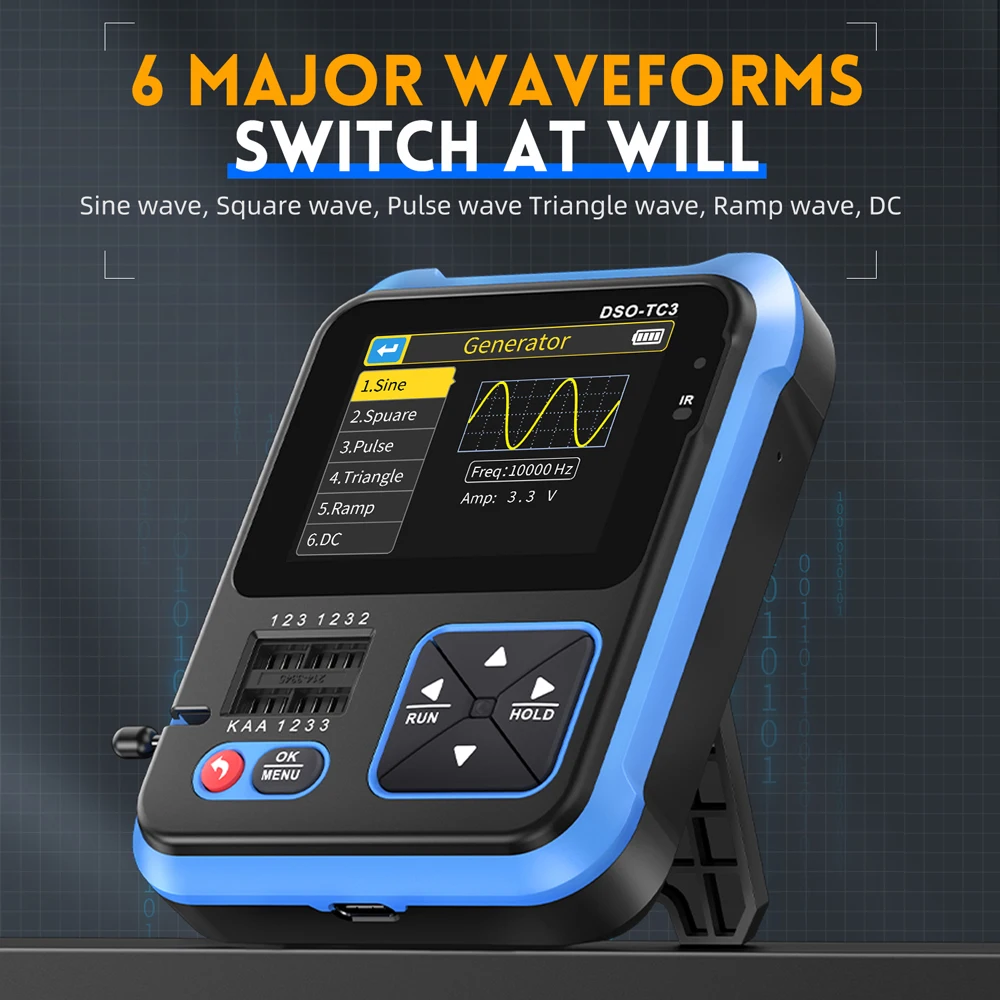

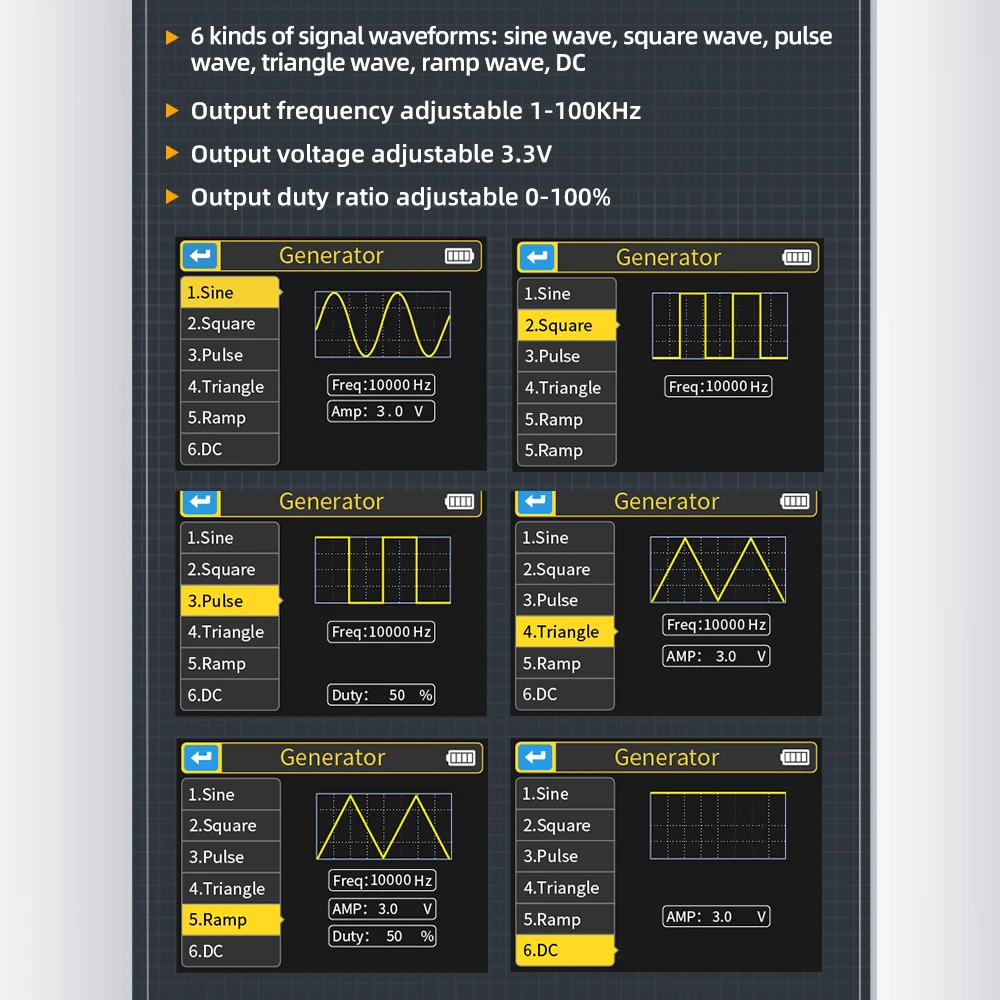

Функция генератора сигналов:6 видов сигналов: Синусоидальная, прямоугольная, импульсная, треугольная, рамповая, постоянный ток. Регулируемая Выходная частота 1-100 кГц. Регулируемое выходное напряжение 3,3 В. Регулируемый выходной коэффициент заполнения 0-100%.
Функция ящика для инструментов:Автоматический анализ инфракрасного кода конкретного протокола. Другие Функциональные режимы: включая проверку целостности цепи, измерение входного напряжения 0-40 В, выход ШИМ, измерение диодов 0-32 В, измерение датчиков температуры и влажности и т. Д.
Компактный Размер:Легкий и портативный, также может использоваться в качестве портативного инструмента для отладки на месте.

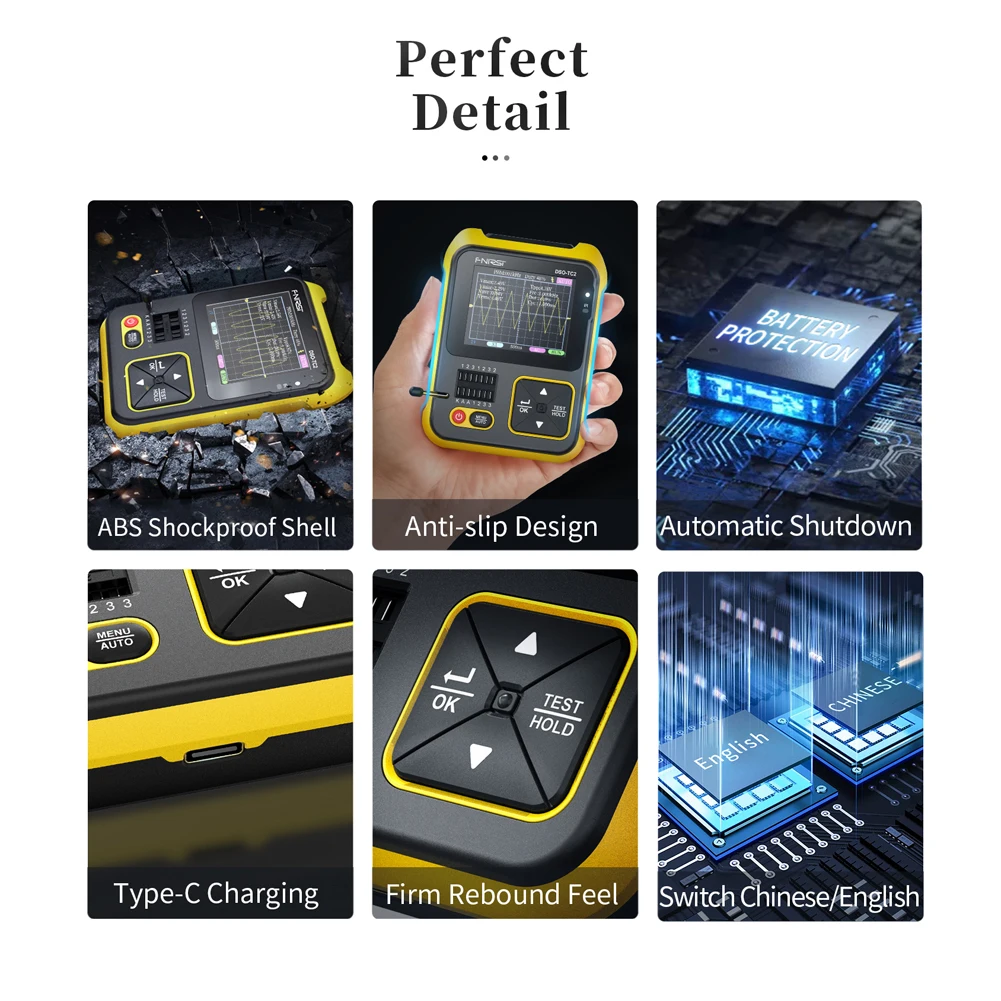

Надежное качество:Принимает противокапельный корпус из АБС-пластика, противоскользящий вогнутый дизайн, высокоэластичные клавиши, простой интерфейс, простоту в эксплуатации.
2,4-дюймовый цифровой TFT-дисплей:Цветной TFT-экран, дисплей высокого разрешения со светодиодной подсветкой, яркие цвета и высокая контрастность, вы можете четко видеть данные при ярком свете.
Высокая точность:Инфракрасный дизайн декодирования, быстрый отклик, точный захват высокочувствительного ответного сигнала, быстрое и точное измерение с небольшой погрешностью.
Богатые и мощные функции:Одна кнопка для автоматической регулировки, поддержка свободного переключателя, Поддержка интеллектуального Предупреждения Пожара.
Длинная выносливость:Встроенный литий-полимерный аккумулятор большой емкости емкостью 1500 мАч, длительный срок службы, интерфейс Type-C, непрерывное питание без изолирующего трансформатора, безопаснее в использовании.
Складной кронштейн:Поставляется с невидимым кронштейном, встроенным складыванием, стабильным размещением, освобождает руки, не занимает слишком много места.

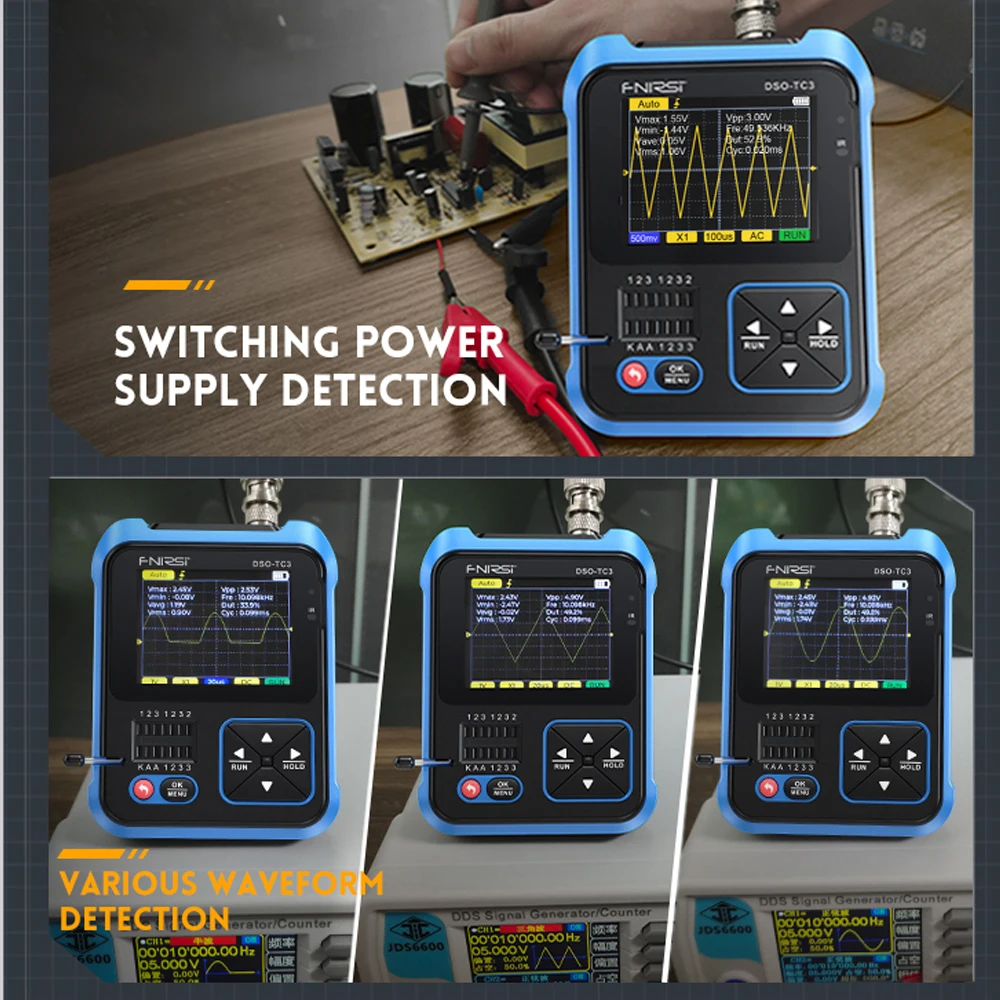

Широкие применения:Подходит для отладки MCU, ремонта автомобилей, ремонта бытовой техники, электронных соревнований DIY, отладки источников питания, инвертора и т. Д.

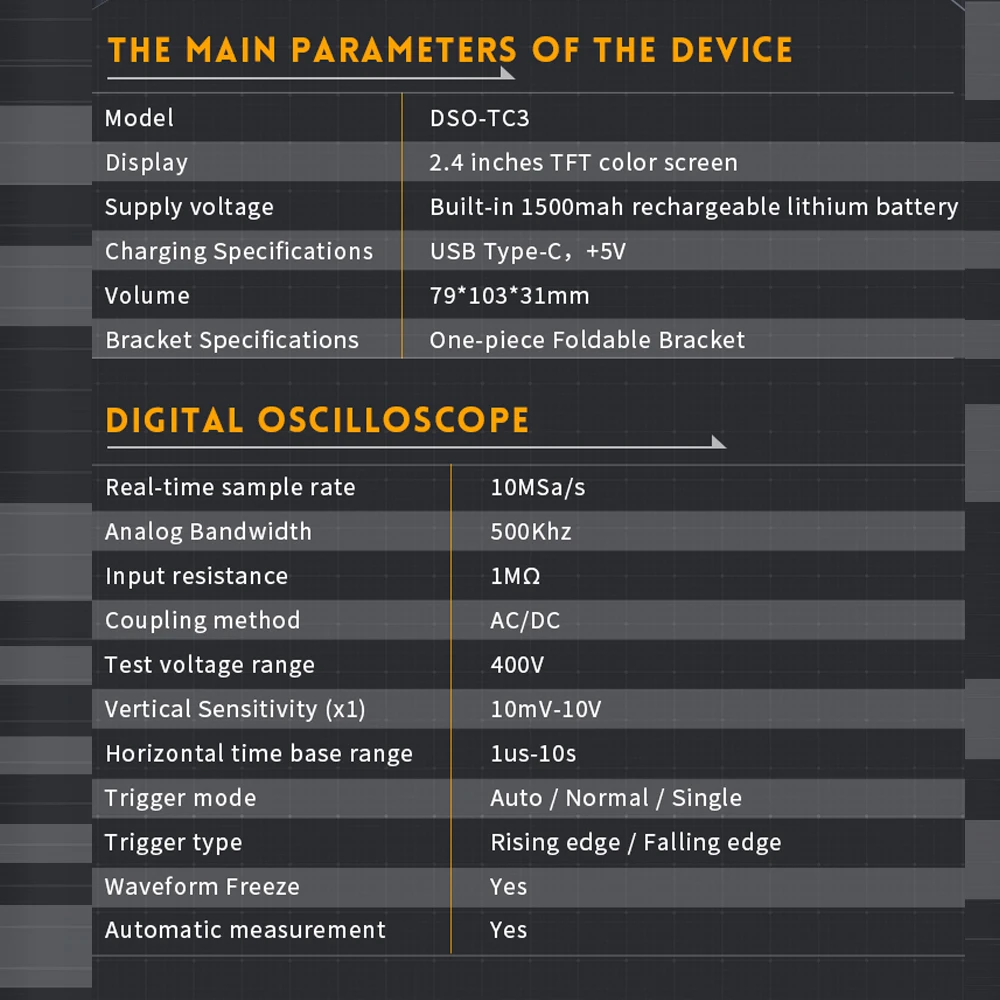

Технические характеристики:
Имя: Цифровой осциллограф 3 в1
Материал: АБС
Тип: Стандартная конфигурация, высокая конфигурация (Необязательно)
Дисплей: 2,4-дюймовый цветной TFT-экран
Батарея: встроенная литиевая аккумуляторная батарея емкостью 1500 мАч (Включено)
Интерфейс зарядки: USB Type-C, + 5 В
Цифровой осциллограф: 10 Мвыб/с
Частота дискретизации в реальном времени: 500 кГц
Аналоговая полоса пропускания: 1 ΜΩ
Входное сопротивление: переменный ток/постоянный ток
Метод соединения: 400 В
Диапазоны испытательного напряжения: 10 мВ-10 В
Вертикальная чувствительность (x1): 1us-10s
Диапазоны горизонтальной временной основы:
Режим триггера: автоматический/Нормальный/одиночный
Тип триггера: восходящие края/падающие края
Заморозка формы волны: Да
Автоматическое измерение: Да

Тестер транзисторов:
Конденсатор: 25 пФ ~ 100 мФ
Резистор: 0,01 Ом ~ 50 МОм
Индуктор: 10 мкГн ~ 1000 мкГн
Батарея: 0,1 ~ 4,5 В
Входное напряжение: 0 ~ 40 В
DS18B20: 0-85 ℃
DHT1: 0-60 ° C/5-95%

Генератор сигналов:
Синусоида: 1-10 кГц/0-3,3 В/50%
Прямоугольные волны: 1-100 кГц/3,3 В/50%
Пульсовая волна: 1-100 кГц/3,3 В/0-100%
Треугольные волны: 1-10 кГц/0-3,3 В/50%
Рампа: 1-10 кГц/0-3,3 В/0-100%
Постоянный ток: 0-3,3 В

Размер элемента: 110*76*30 мм/4,33*2,99*1,18 дюйма
Размер упаковки: 140*125*55 мм/5,51*4,92*2,17 дюйма
Вес упаковки:
Стандартная конфигурация: 300 г/10,58 унций
Высокая конфигурация: 345 г/12,17 унции

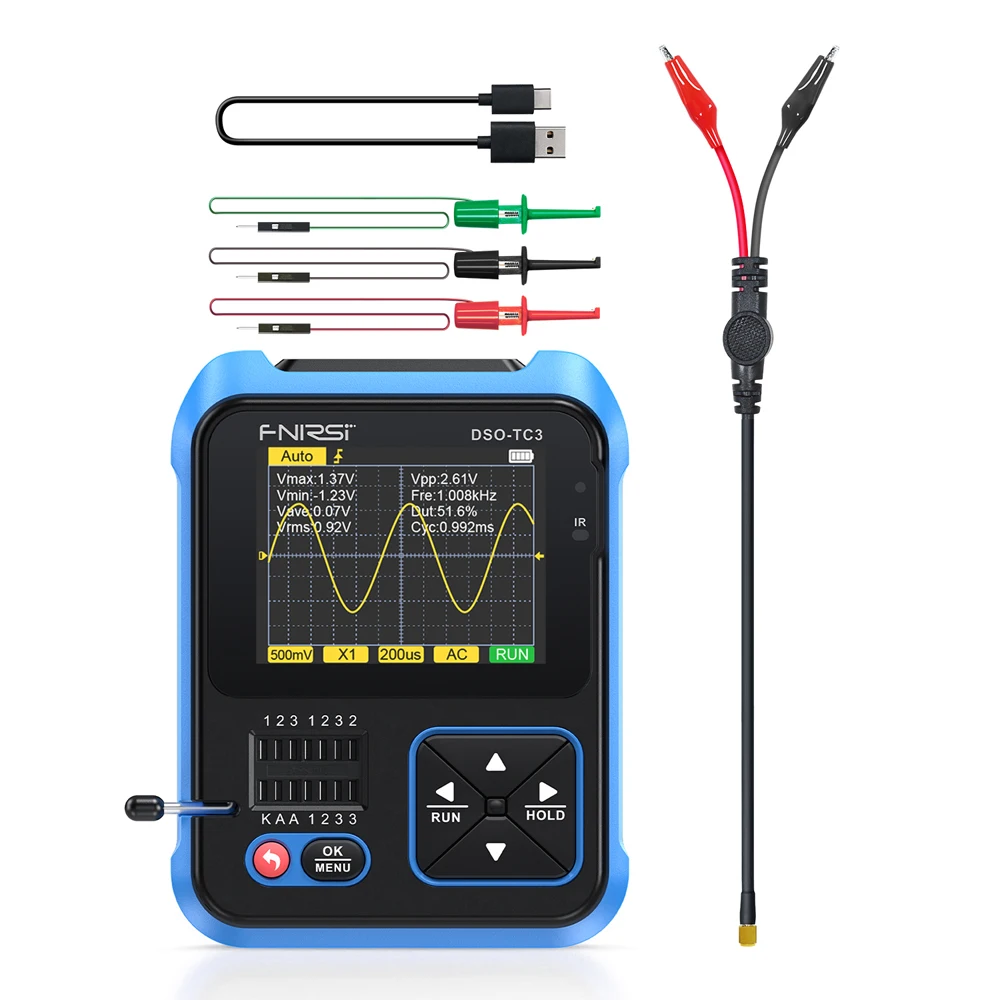

Упаковочный лист (стандартная конфигурация):
Цифровой осциллограф 1*3 в 1
3 * Тестовый крючок
1 * зонд
1 * кабель Type-C
1 * Руководство

ИЛИ

Упаковочный лист (высокая конфигурация):
Цифровой осциллограф 1*3 в 1
1 * адаптер
1 * зонд
1 * Зонд высокого давления
3 * Тестовый крючок
1 * кабель Type-C
1 * Руководство
