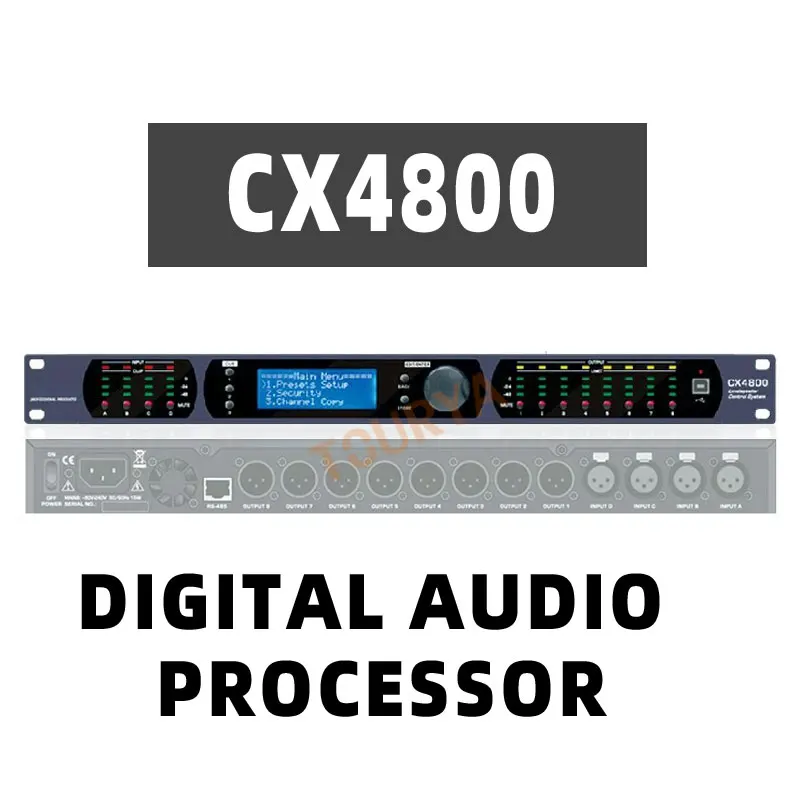

Цифровой процессор CX4800 cx3600

Показатели технической спецификации

Аналоговые входы: 4

Разъем: [гнездо]

Тип: Электронный баланс, фильтрация RF

Импеданс:>50 кОм

Максимальный входной уровень: Программные опции: + 28,+ 26,+ 24,+ 22,+ 20,+ 18,+ 16,+ 14dBu

Коэффициент подавления синфазного режима: типичное значение> 40 дБ; 1 кГц> 55 дБ

Цифровой вход: 4 канала AES/EBU

Разъем: [гнездо]

Тип: Изоляция трансформатора, фильтрация RF

Импеданс:>110 Ом

Вход RTA: 1 аналоговый

Разъем: [гнездо] XLR

Тип: Электронный баланс, фильтрация RF

Импеданс: 30 Ом

Максимальный выходной уровень: Программные опции: + 24,+ 22,+ 20,+ 12,+ 8,+ 4dBu

Цифровой выход: 8 каналов AES/EBU

Разъем: [штекер] XLR

Тип: Изоляция трансформатора, фильтрация RF

Импеданс:>110 Ом

Аналоговое/цифровое преобразование

Тип: система преобразования dbx1v

Динамический диапазон: невзвешенный> 114 дБ, взвешенный по шкале А> 116 дБ

Динамический диапазон dbx1v: переходная программа, A-Взвешенная, полоса пропускания 22 Гц 128 дБ;

Переходная программа, без веса, с широкополосным доступом 22 Гц 126 дБ

120 дБ для общих программ, A-взвешенных и широкополосных сетей 22 Гц.

Частота дискретизации: 96 кГц

Длина аналого-цифрового слова: 24 бит

Цифровое/аналоговое преобразование:

Динамический диапазон: 112 дБ без веса; Взвешенный 115 дБ

Частота дискретизации: 96 кГц

Длина слова D/A: 24 бит

Производительность системы:

Динамический диапазон: 112 дБ без веса, 115 дБ с весом

Внутренняя обработка: 32dit с плавающей запятой

Общее гармоническое искажение + шум: 1 кГц, входное усиление 0 дБ, типичное значение выхода + 4 дБ: 0,004%

Частотный диапазон: 20 Гц-40 кГц, ± 0,5 дБ

Перекрестные помехи между каналами:<-850 дБ при входном усилении 1 кГц и 0 дБ

Обработка:

Предварительный эквалайзер: каждый входной канал имеет 31-сегментный эквалайзер, который может переключаться между 31-сегментным и 9-сегментным параметром эквалайзера на каждом входном конце;

Диапазон выравнивания: ± 12 дБ

Обработка задержки встраивания входа: каждый вход имеет два выбираемых модуля обработки встраивания.

Типы: шум, компрессор, автоматическая регулировка усиления, подавление шипения, генератор субгармонического синтеза и Усовершенствованный подавитель обратной связи.

Длина задержки на входе: максимальная задержка составляет 682 мс.

Маршрутизация/микширование: Каждый выход может принимать сочетание из 4 входов, что позволяет отправлять любой вход или микс на любой выход.

Обработка встраивания выходов: Каждый выход имеет два выбираемых модуля обработки встраивания.

Типы: шумовой затвор, автоматическая гармоническая обработка, компрессор, автоматическая регулировка усиления, ограничитель пика, генератор субгармонического синтеза, усовершенствованный подавитель обратной связи

Конфигурация фильтра с частотным разделением X: 1 × 1. 1 × 2. 1 × 3. 1 × 4. 1 × 5. 1 × 6. 1 × 7. 1 × 8. 2 × 2. 2 × 3

Два × 4. 2 × 5. 2 × 6. 2 × 7. 2 × 8. 3 × 3. 3 × 4. 3 × 6. 3 × 7. 4 × 4

Четыре × 5. 4 × 8. Наклон функции Бесселя 6 дБ, 12 дБ, 18 дБ, 24 дБ и наклон Ботворта на октаву; Активные фильтры с наклонами Lincoln Watts 12, 24, 36 и 48 дБ на частотный диапазон.

Контроль фазы: максимальное распределение между выходными клеммами составляет 1365 мс.

Другое:

Трансформатор ввода/вывода: опционально

I/O CobraNet: Опция

Управление управлением: Ethernet RS-232, опция настенной панели dbxZC

Требования к мощности: 100-240 В, 50 Гц, 60 Гц, 45 Вт
