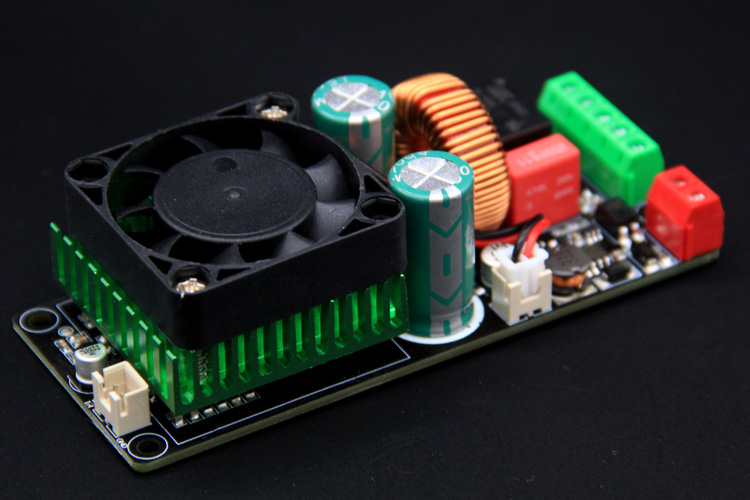

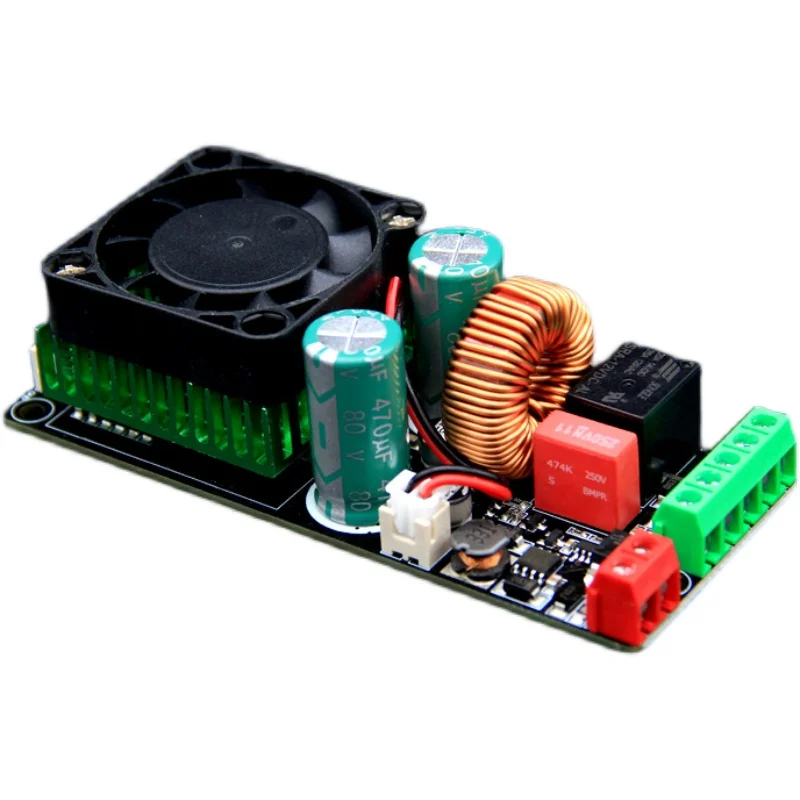

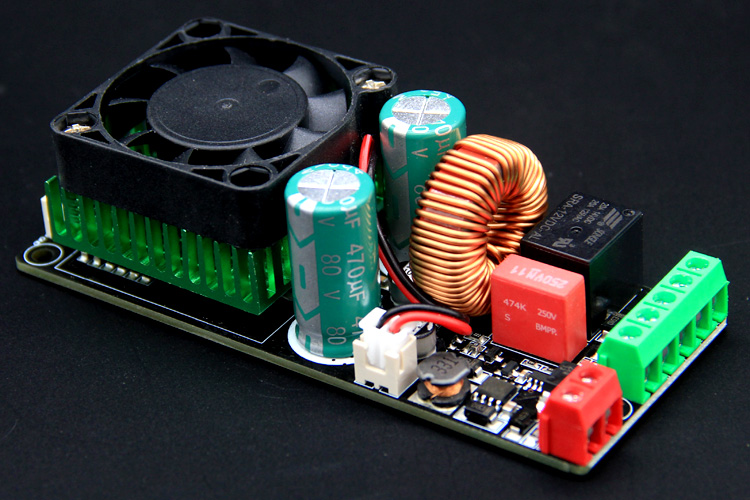

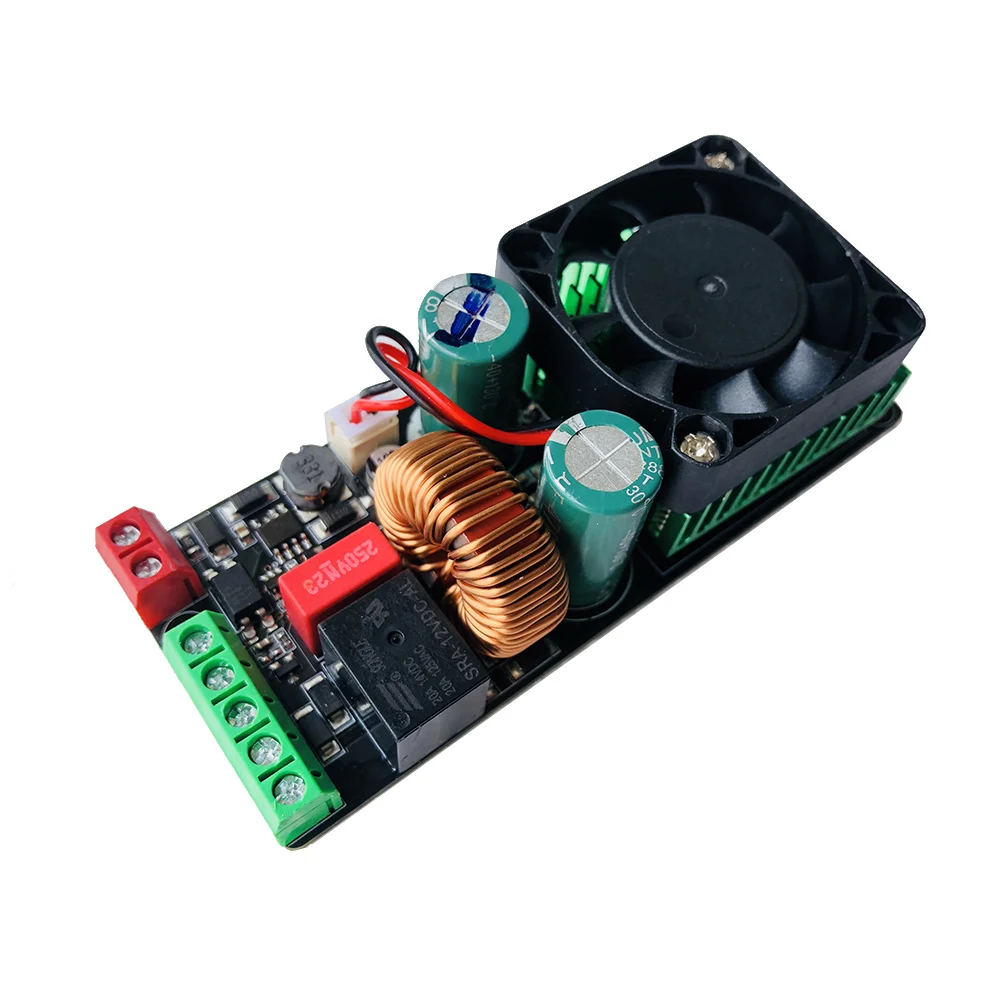

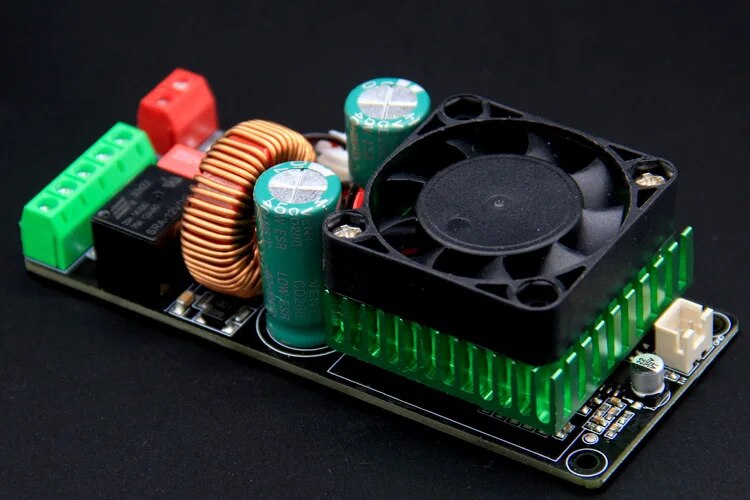

Цифровой усилитель класса D, 500 Вт

Повышенная релейная защита рупора, задержка, мгновенное выключение, эффективное устранение влияния переключения звука, поставляется с релейным источником питания, внешний 110 В/220 В переменного тока может быть

Меры предосторожности при использовании платы во избежание возгорания:

1. Не включайте корпус проводки и не прикасайтесь рукой к аудиовходу.

2. Выход не загружается, чтобы подключить динамик и не допускайте короткого замыкания.

3. Для использования при указанной нагрузке и напряжении.

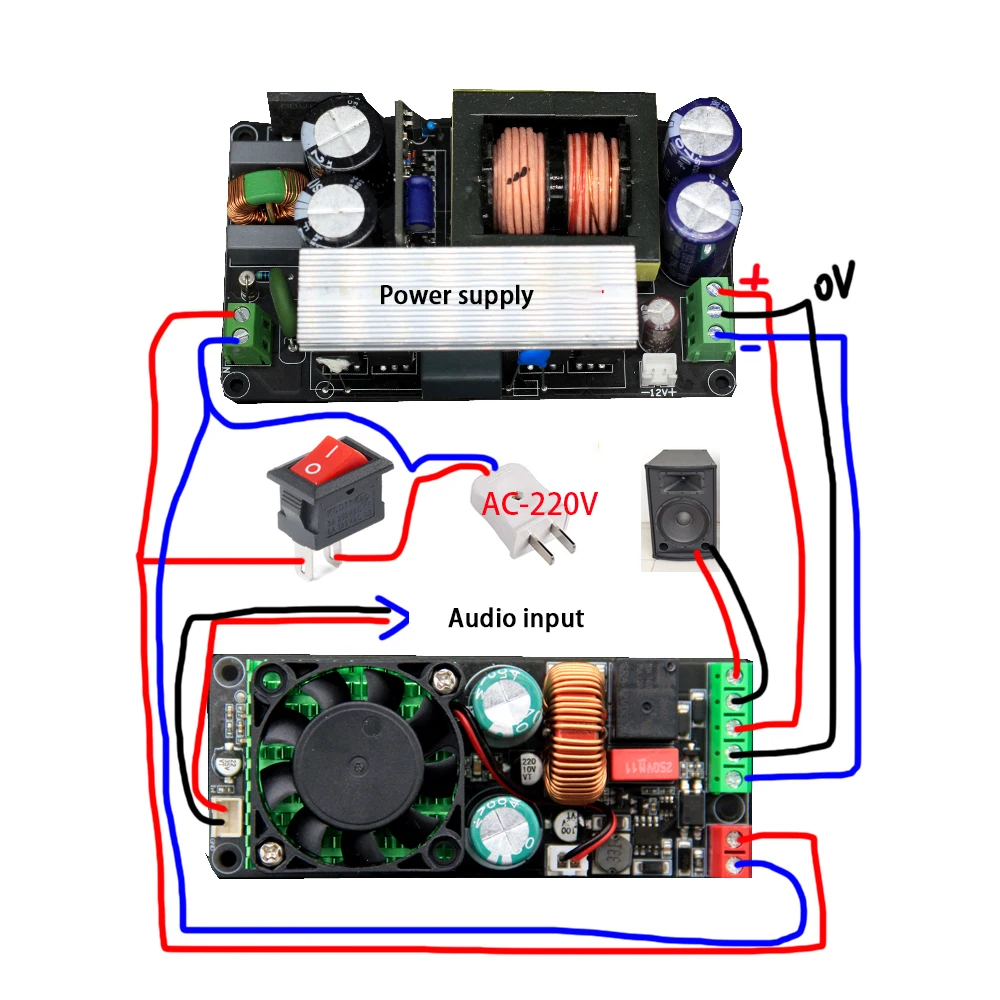

Плата должна иметь двойное питание постоянного тока (3 провода)
Одиночный блок питания работать не будет!

Напряжение питания ± 45V ~ ± 70V,Слишком низко, чтобы работать, слишком высоко, чтобы сжечь доску.

Максимальная эффективная мощность платы составляет 500 Вт (в случае нагрузки ± 65 В 4 Ом на входе 1 В среднеквадратичное значение)

В соответствии с формулой мощности P = U * U / R = Напряжение * Напряжение/нагрузка можно увидеть, мощность по решению напряжения и нагрузки, высокое напряжение, небольшая нагрузка, чем больше мощность, плата для диапазона напряжения означает, что напряжение в этой плате диапазона может работать нормально, Не все напряжение и мощность нагрузки отмечены настолько высокой выходной мощностью, например, источник питания 12 В 4 нагрузки Европы, максимальная мощность 15 Вт, 8 Европы при максимальной мощности 7,5 Вт; источник питания 24 В 4 Европа, максимальная мощность 50 Вт, 8 Европа при максимальном 25 Вт; в любое время, Мощность источника питания должна быть больше, чем мощность усилителя, иначе Громкая громкость не может переноситься, мощность будет уменьшена, а сломанный звук не может достичь соответствующей выходной мощности.

Основные Технические параметры:

1. Напряжение источника питания: Двойной источник питания постоянного тока ± 45-± 70 В (рекомендуется источник питания +-65 В)
2. Номинальная Выходная мощность: 500 Вт (± 65 В, нагрузка 4 Ом, степень искажения 1%)
3. Эффективность: >= 90%
4. Соотношение сигнал/шум: 90 дБ
5. Общее гармоническое искажение: 380 Вт (± 70 питания динамика 4 Ом, искажения <0,1%)
280 Вт (динамик 8 Ом с питанием ± 70, искажения <0,1%)
6. Диапазон частотной характеристики: 20 Гц-20 кГц
7. Рог: 4-8 Ом
8. Усиление напряжения: 50 раз
9. Входная чувствительность 1 В (RMS)
10. Защита от смещения выходного постоянного тока, т. Е. Защита звукового сигнала: Да

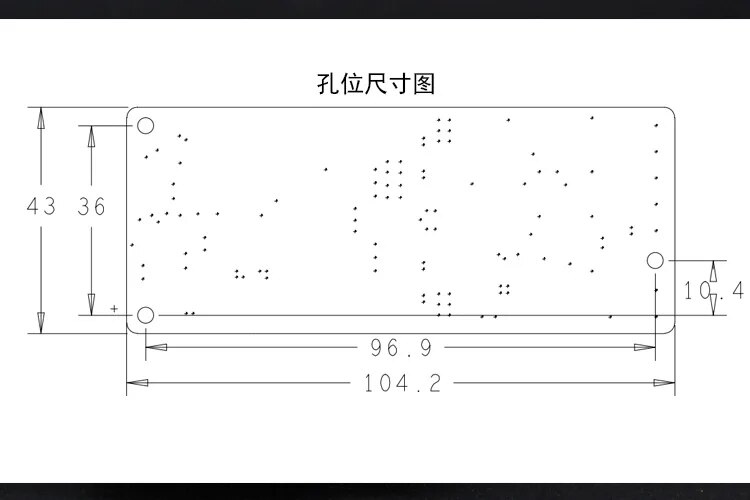

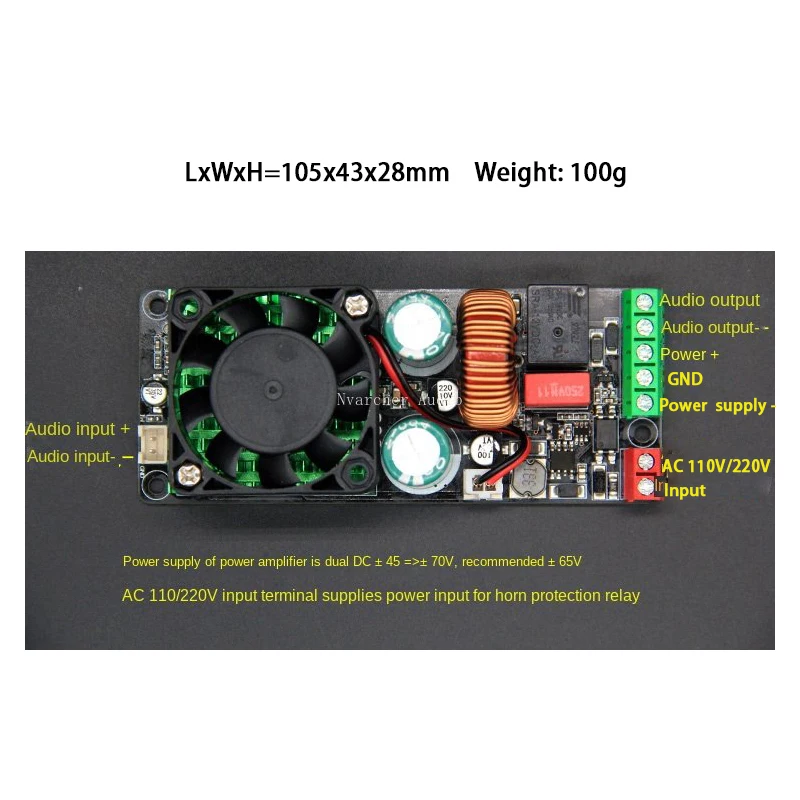

11. Размер платы усилителя: LxWxH = 105x43x28 мм
12. Вес: 100 г

Источник питания 65 В:

https://www.aliexpress.com/item/3256803633079888.html?spm=a2g0o.store_pc_groupList.8148356.44.30e27b21zZkdiM&pdp_npi=3%40dis%21USD%21US%20%2442.65%21US%20%2436.68%21%21%21%21%21%402132e4d416935862487144530e4e87%2112000027267385217%21sh%21US%21239608238
