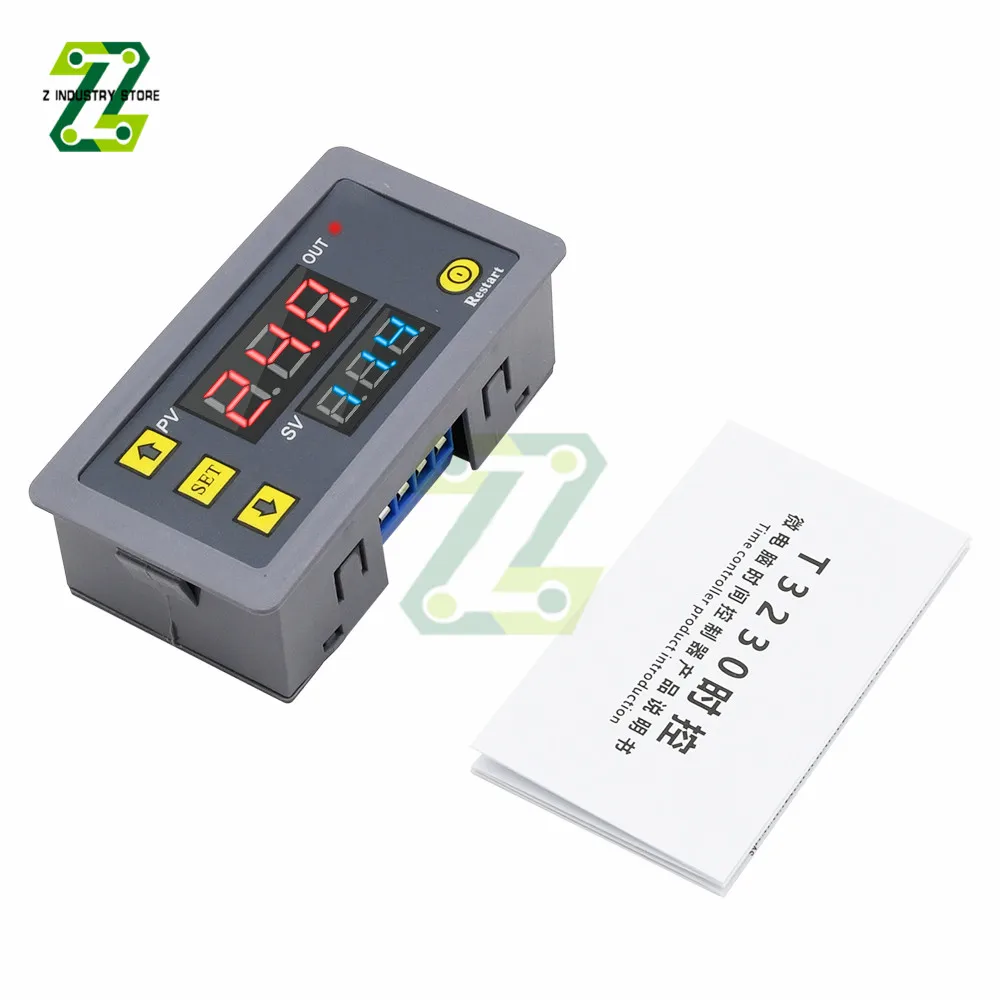

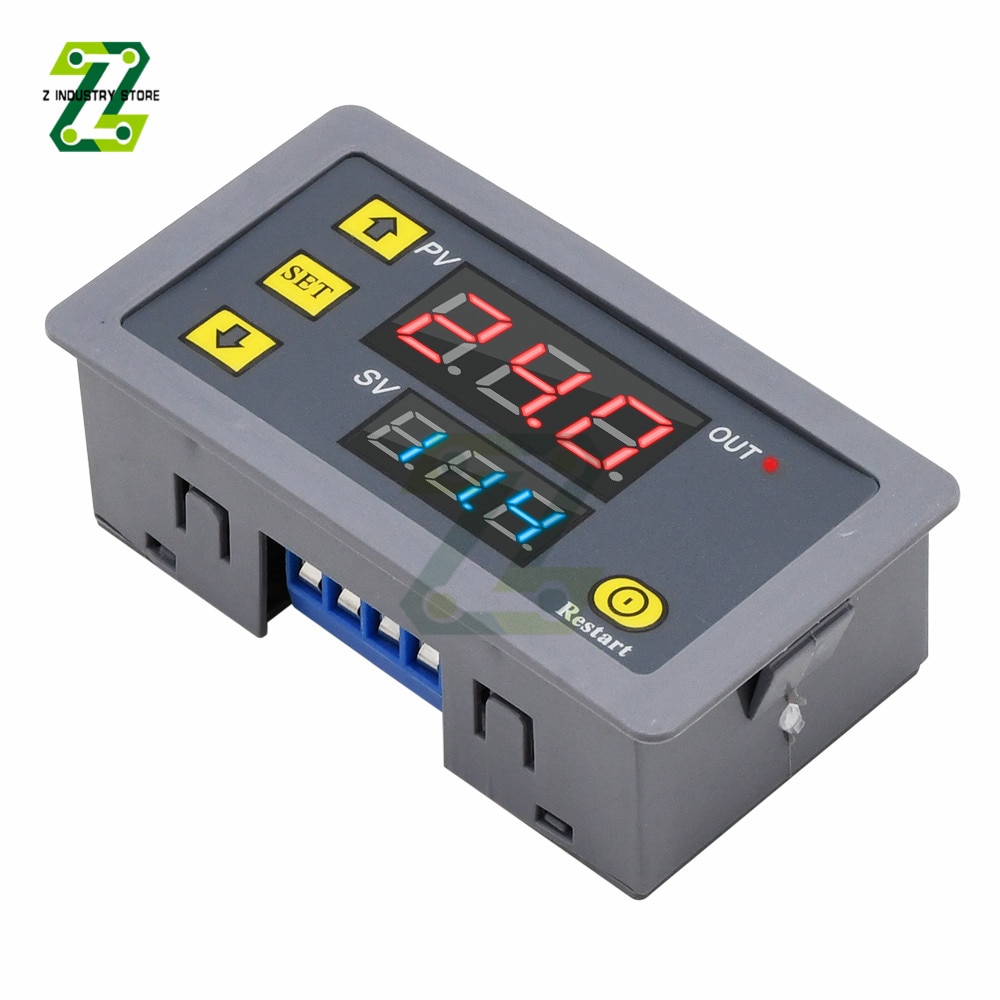

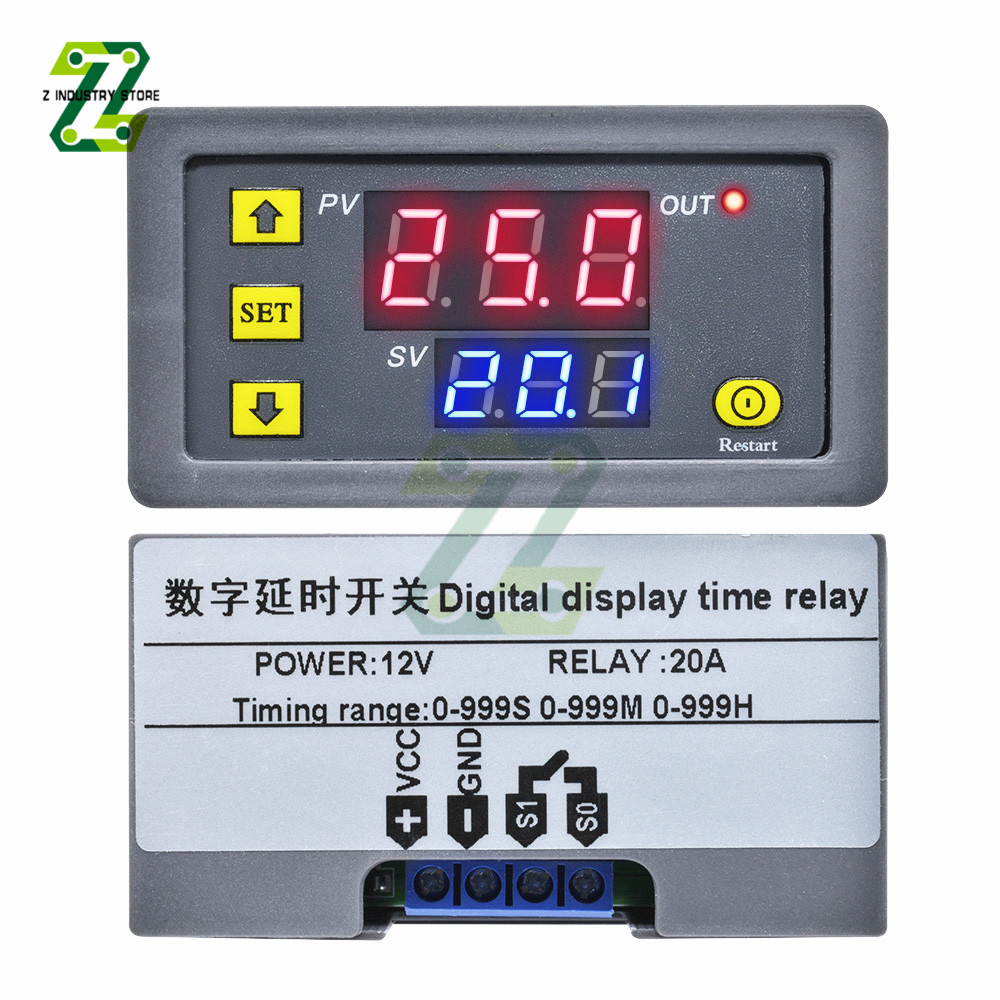

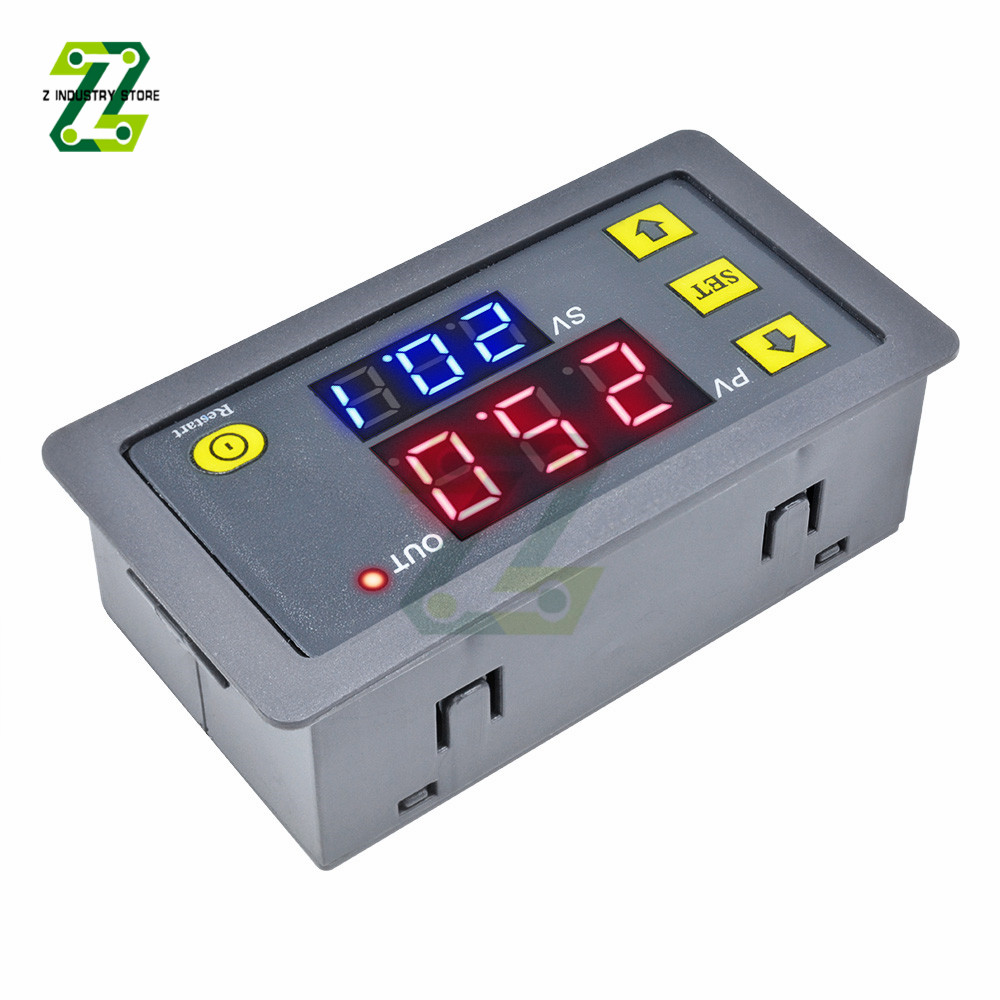

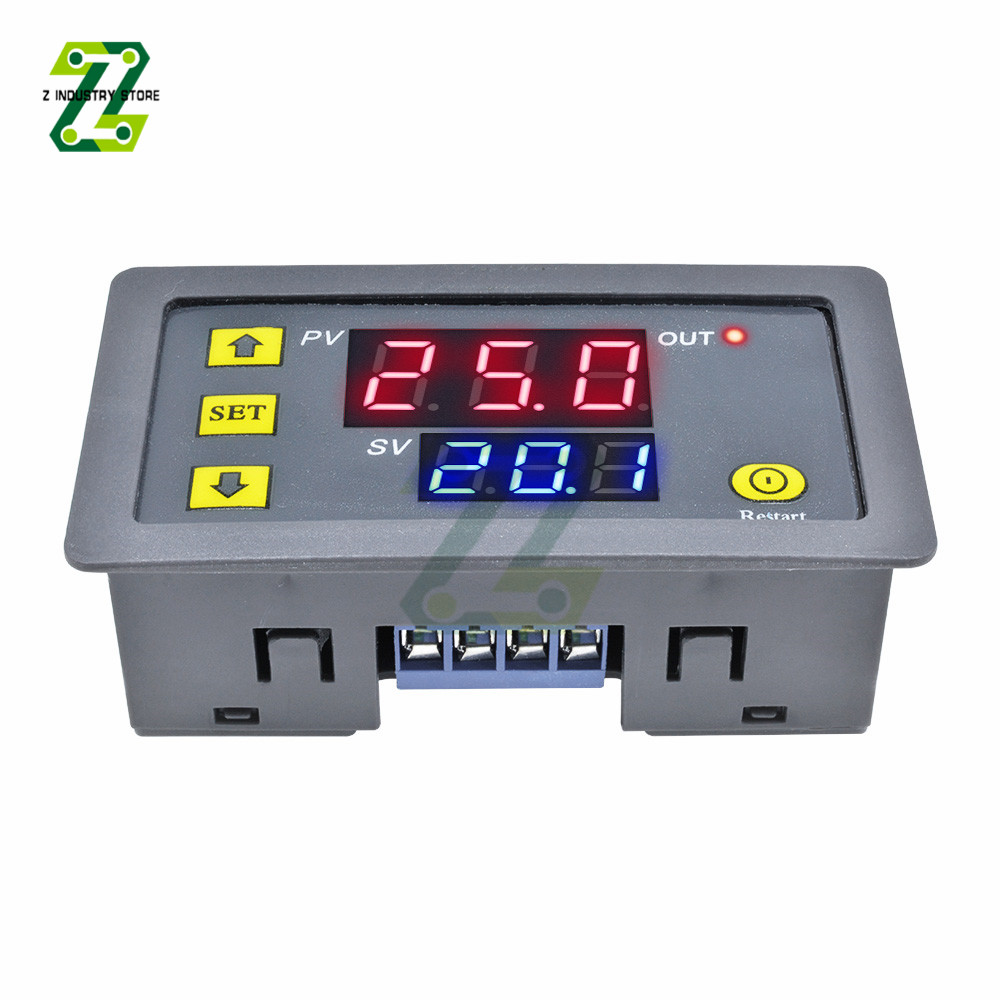

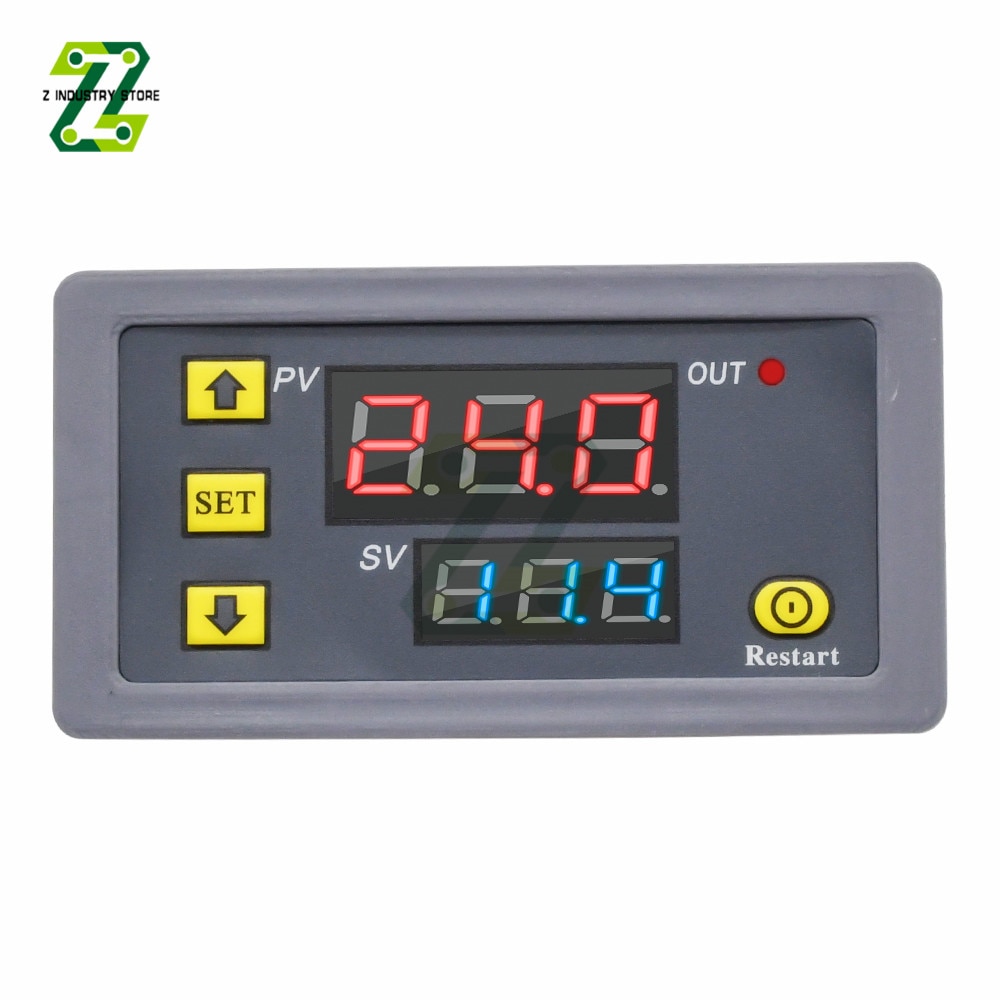

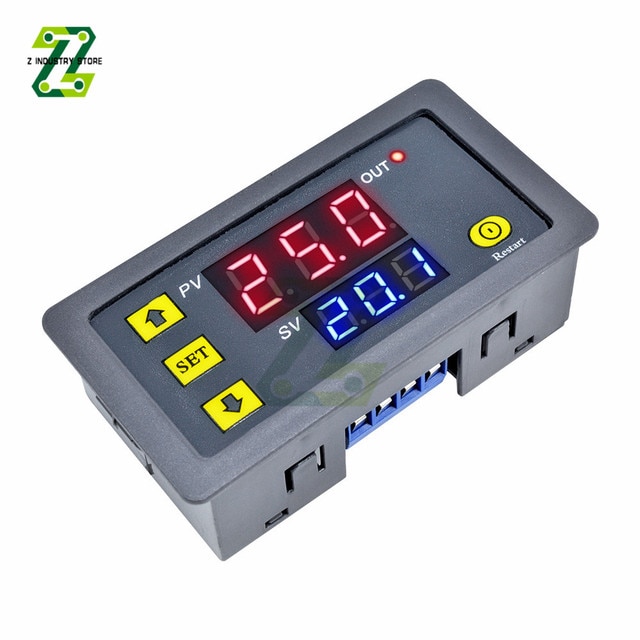

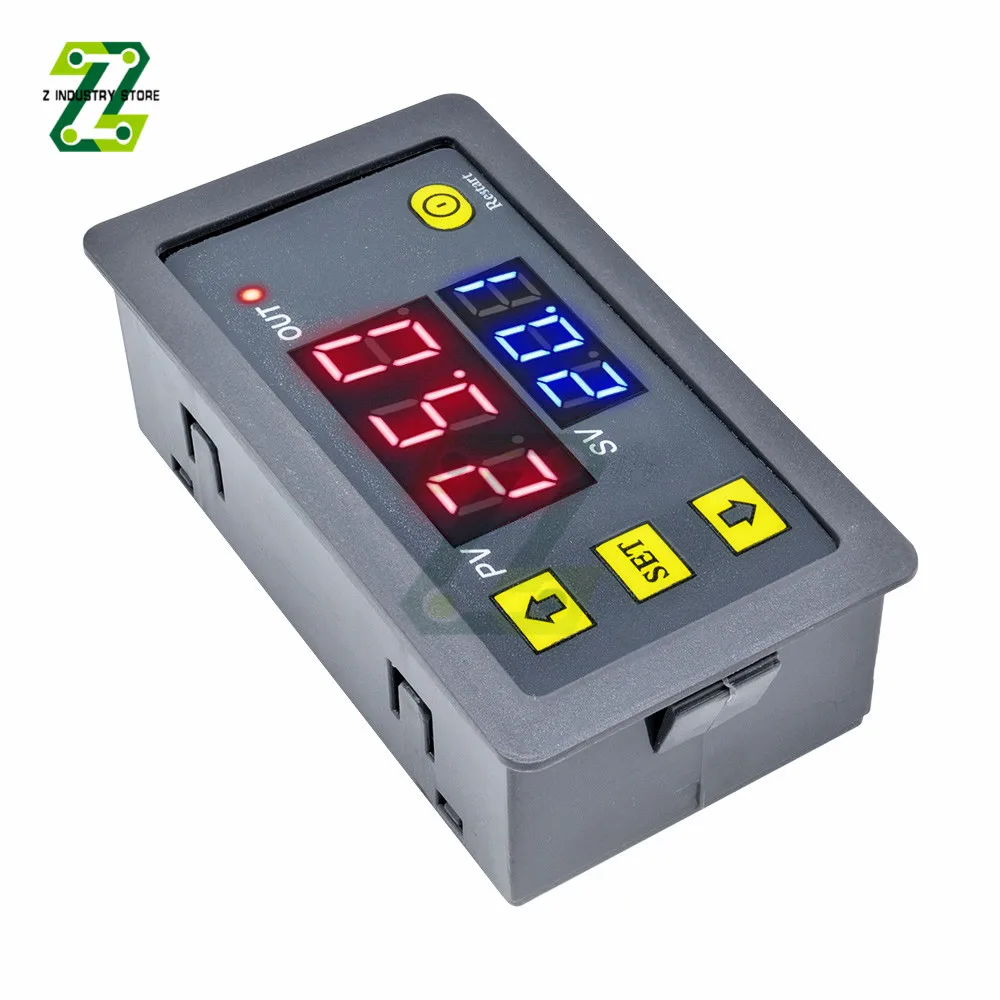

Циклическое реле задержки времени T3230, 12 В, 24 В постоянного тока, 110-220 В переменного тока, переключатель управления таймером, регулируемое Цифровое реле времени

T3230 циклическое реле задержки времени DC 12V 24V AC 110V-220V переключатель управления таймером регулируемое Цифровое реле времени

Опишите:

Диапазон времени: 0-999 минут, 0-999 0-999 секунд, можно выбрать три типа

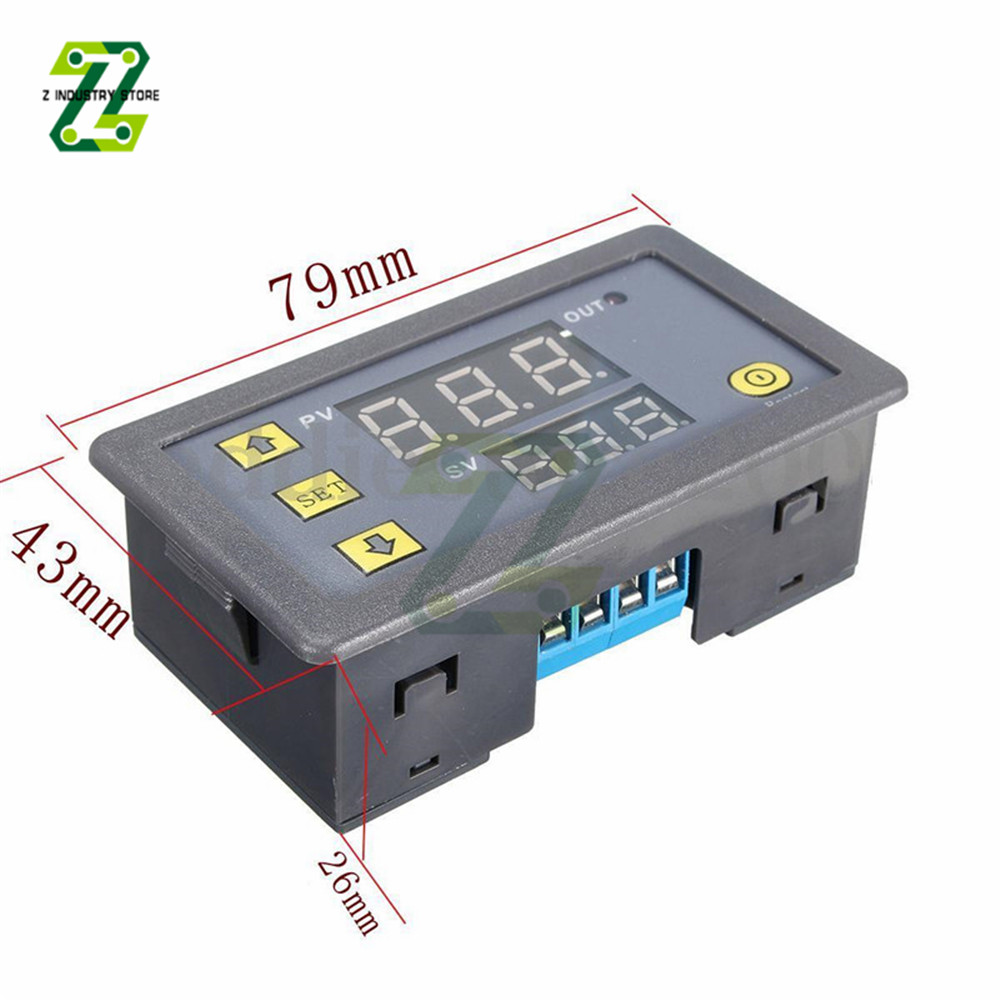

Размер: панель дисплея: 79 мм * 43

Установка: 71 мм * 40 мм 24 мм

Набор функций: сочетание 18 функций

Реле: Оригинальное реле 20A, мощность <1800 Вт

Мощность системы: 12 В

Руководство пользователя

Перед использованием первой подсказки пользователь сообщает, что набор данных ожидает 6 секунд, а модуль памяти автоматически сохраняет набор данных через 6 секунд.

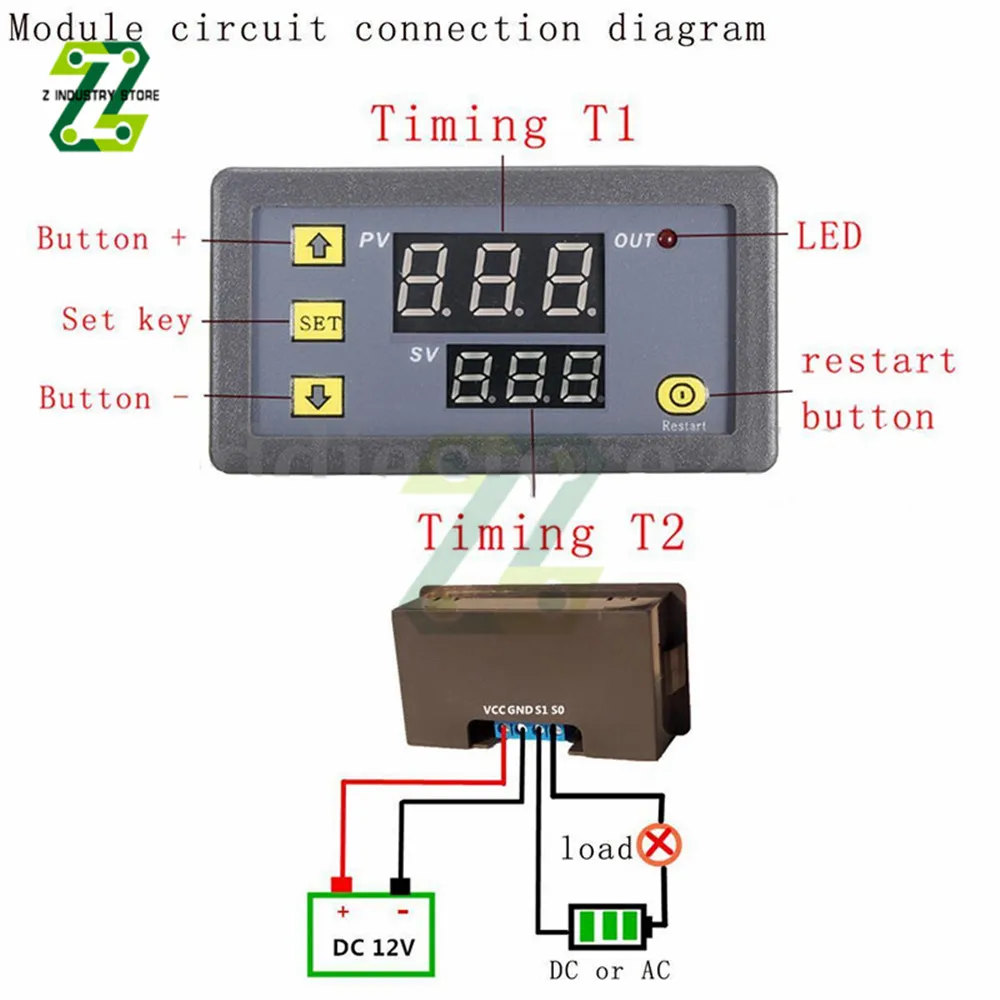

(1) Нажмите кнопку SET, чтобы войти в режим настройки времени, мигает цифровая трубка, и кнопки plus или минус отрегулируйте время T1 и время T2. После установки времени, вы должны ждать 5s, и модуль будет автоматически запоминать, чтобы сохранить данные после 5s.

(2) Нажмите набор, режим настройки параметров. Есть два набора параметров для пользователей, чтобы выбрать P0, P1. В режиме тока короткое нажатие для переключения между P0 и P1. В P0 параметр P1 может быть установлен для собственного режима таймера с помощью сложения и вычитания ключа.

P0--0: режим синхронизации 0-999

P0--1: Режим таймера 0-999 минут

P0--2: время, когда режим 0-999

P1--0: реле задержки T1 (таймер T1)

P1--1: реле времени задержки T1 (таймер T1)

P1--2: реле задержки после T1 (таймер T1), а затем реле Выпущено после окончания времени задержки T2 (таймер T2).

P1--3: реле времени задержки T1 Выпущено (таймер T1), а затем время задержки реле T2 заканчивается (время T2).

P1--4: задержите реле после T1 (таймер T1), а затем отпустите реле после задержки времени T2 (таймер T2) и Повторите цикл.

P1--5: задержка релейного выхода T1 (таймер T1), затем задержка напряжения реле T2 (таймер T2), Повторите цикл.

TS4586

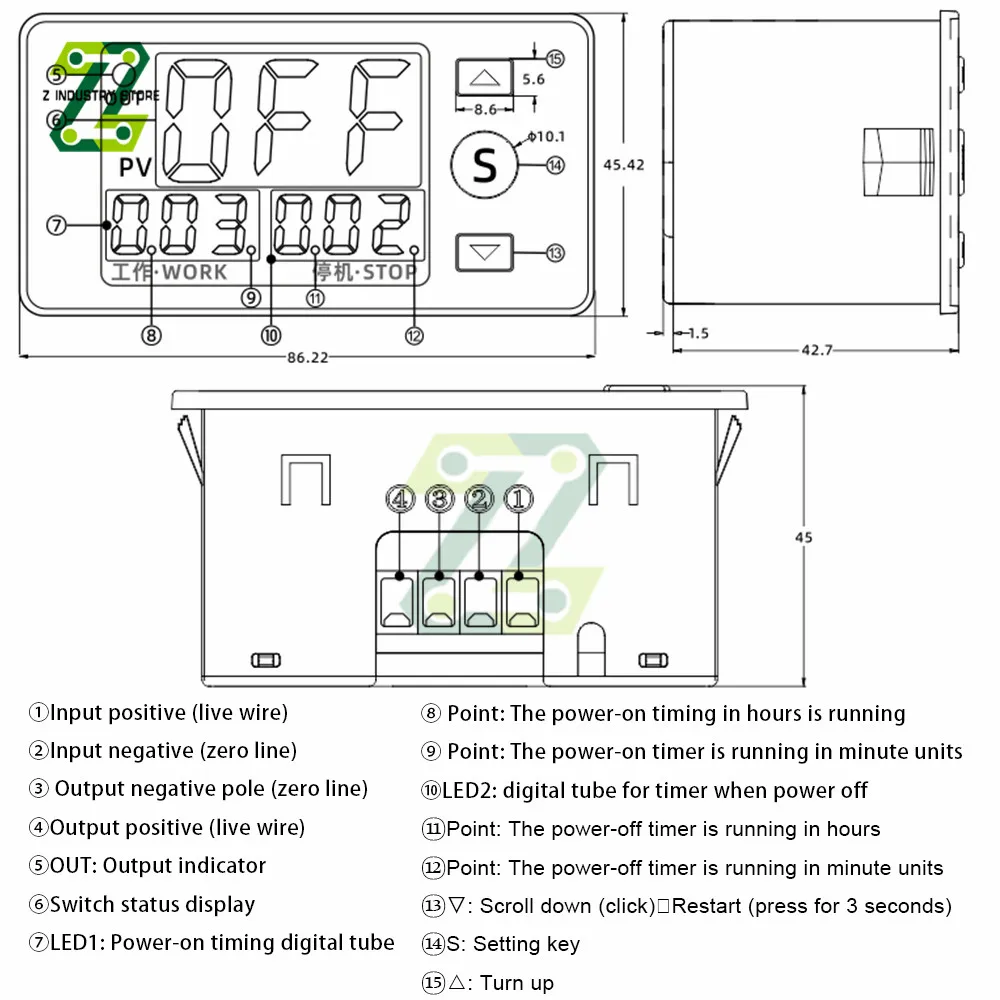

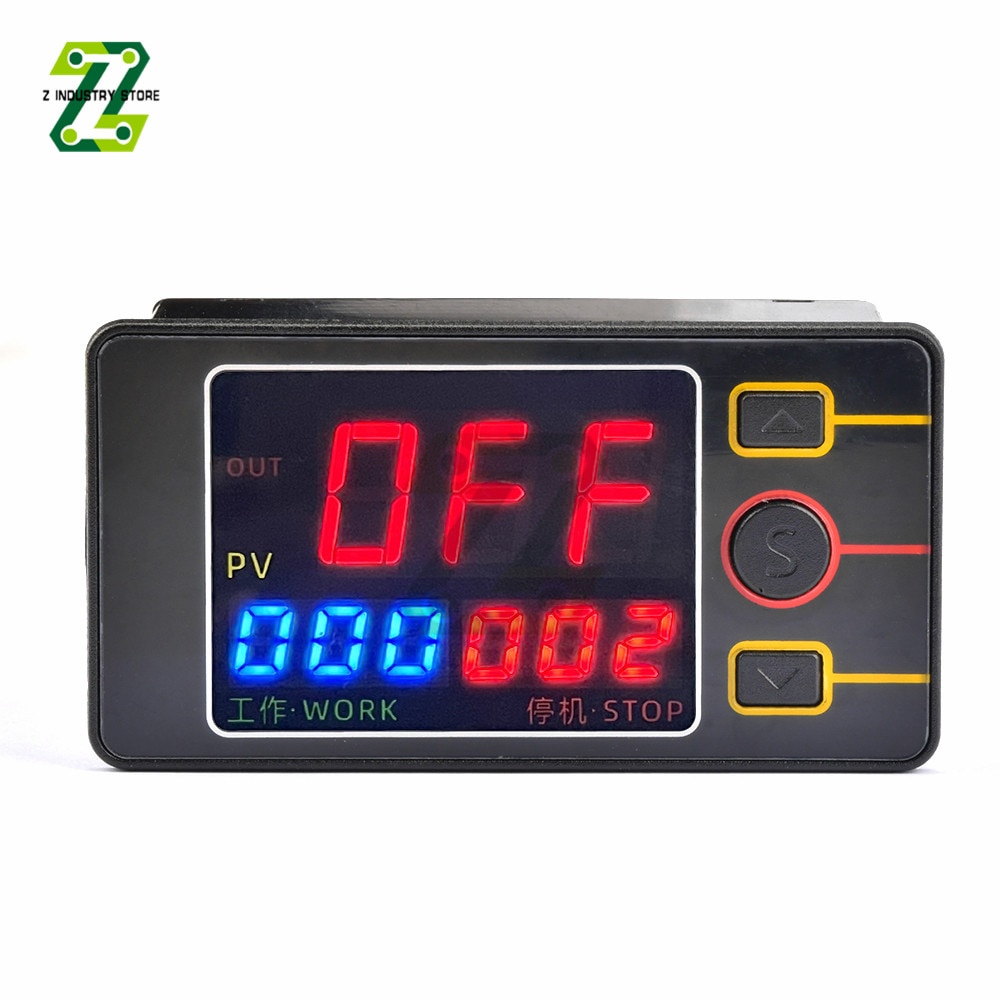

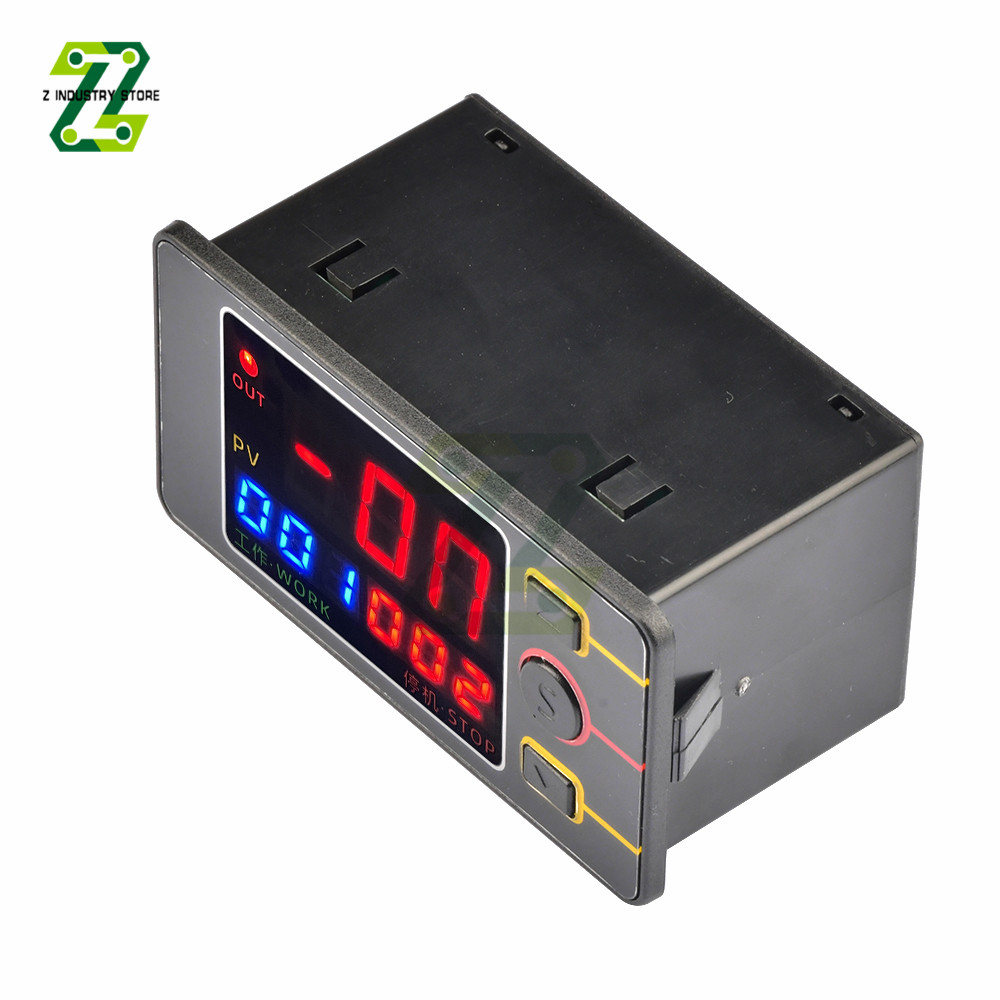

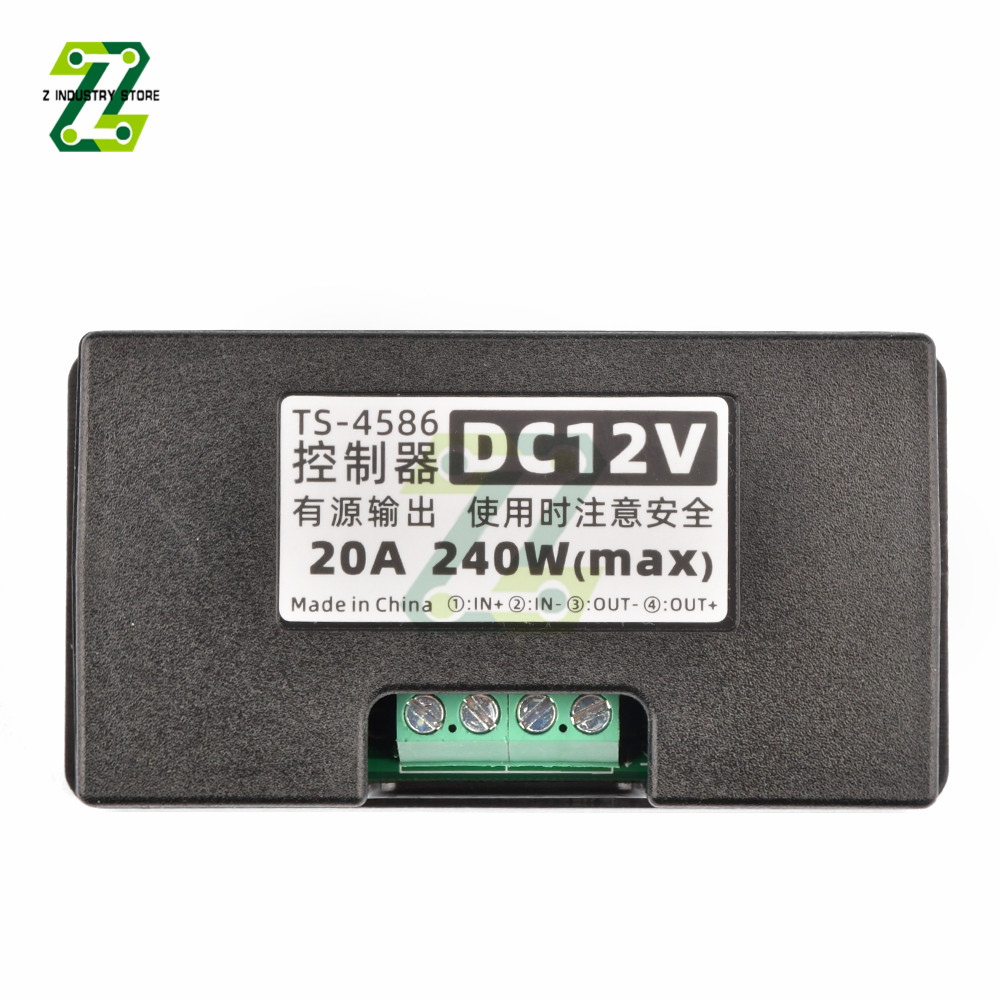

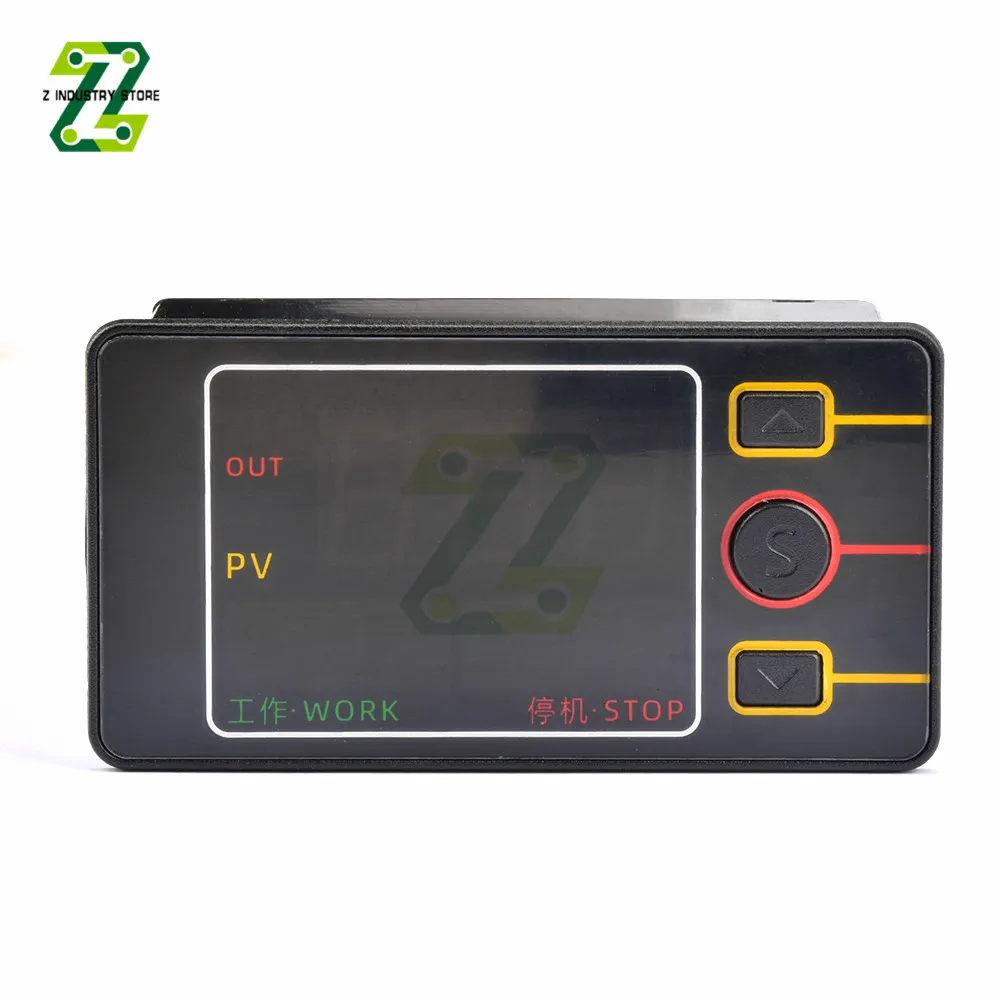

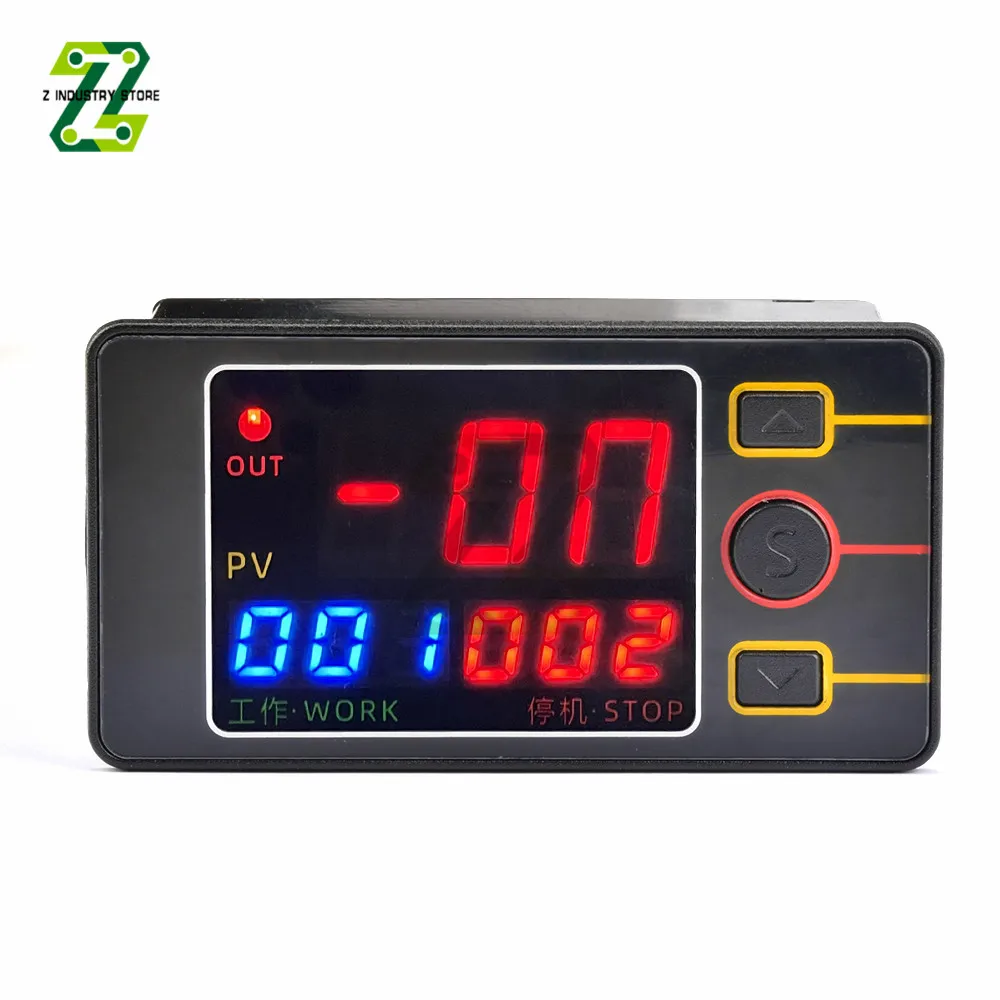

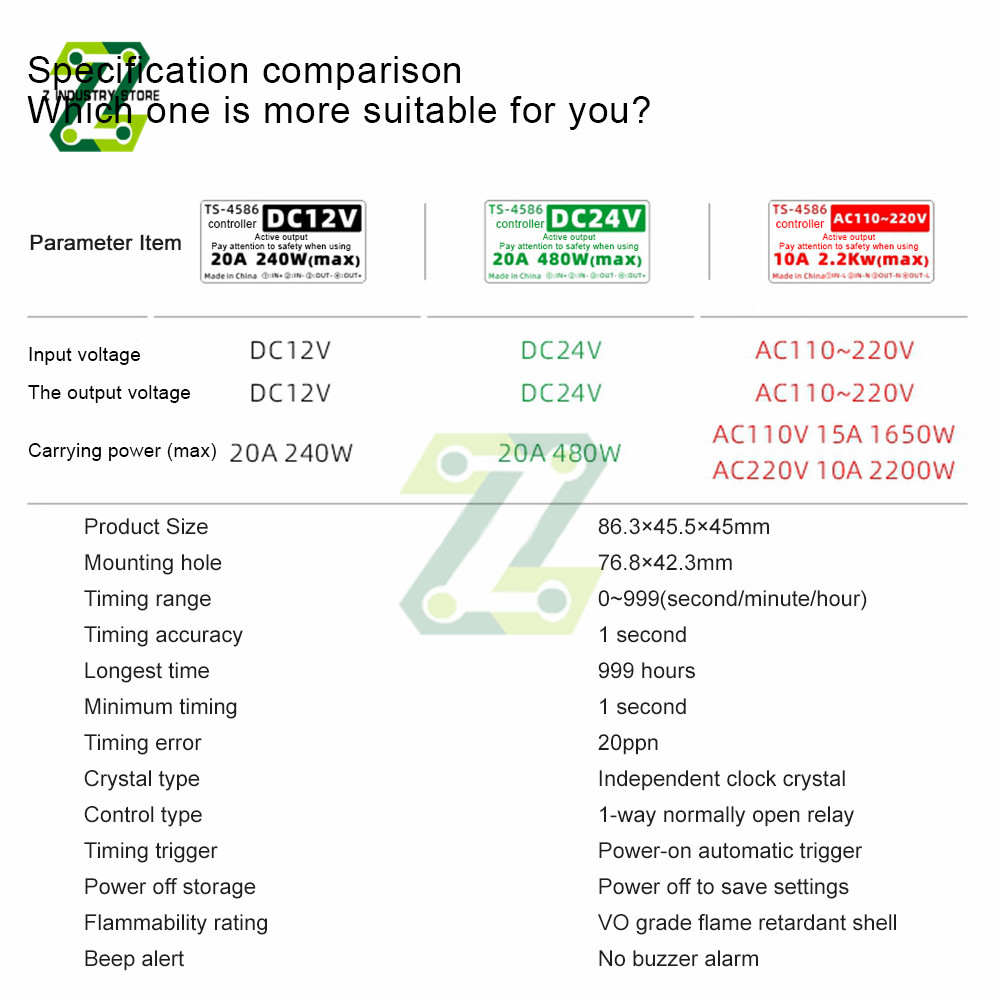

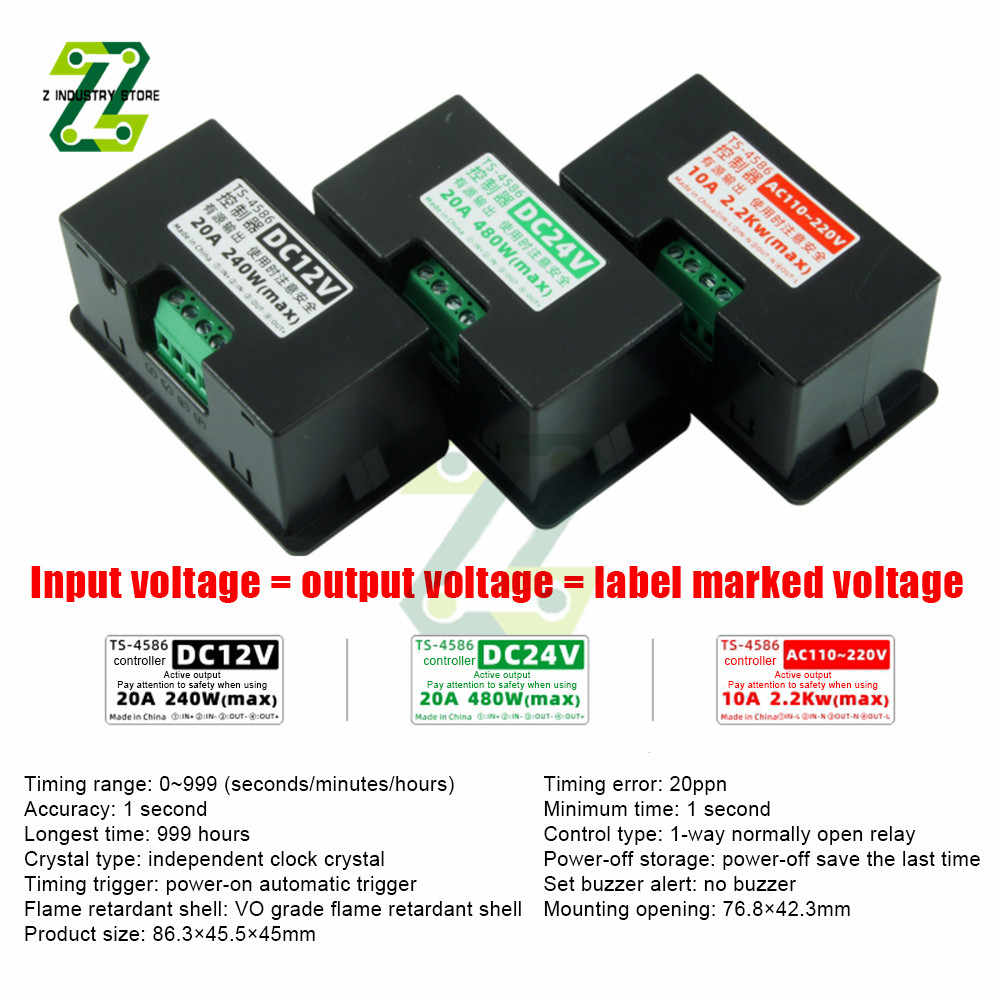

Название: TS4586 модуль управления реле времени с цифровым дисплеем

Характеристики: DC12V DC24V AC110-220V

Размер изделия: 86,3 × 45,5 × 45 мм

Монтажное отверстие: 76,8 × 42,3 мм

Диапазон времени: 0 ~ 999 (секунд/минут/часов)

Точность синхронизации: 1 секунда

Самое длинное время: 999 часов

Минимальное время: 1 секунда

Ошибка синхронизации: 20ppn

Тип кристалла: независимый Кристалл часов

Управление Тип: 1-way нормально разомкнутый реле

Триггер синхронизации: Автоматический триггер включения питания

Хранение выключения питания: Сохранение настроек при выключении питания

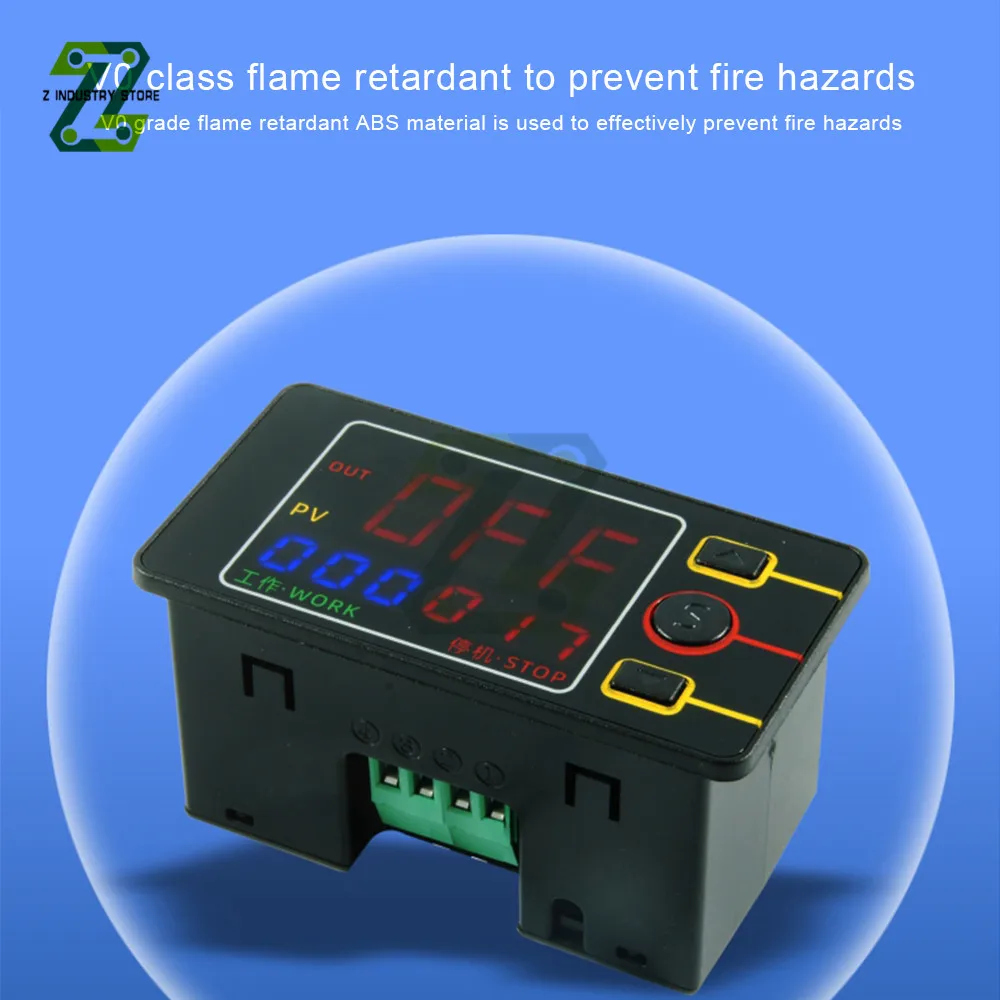

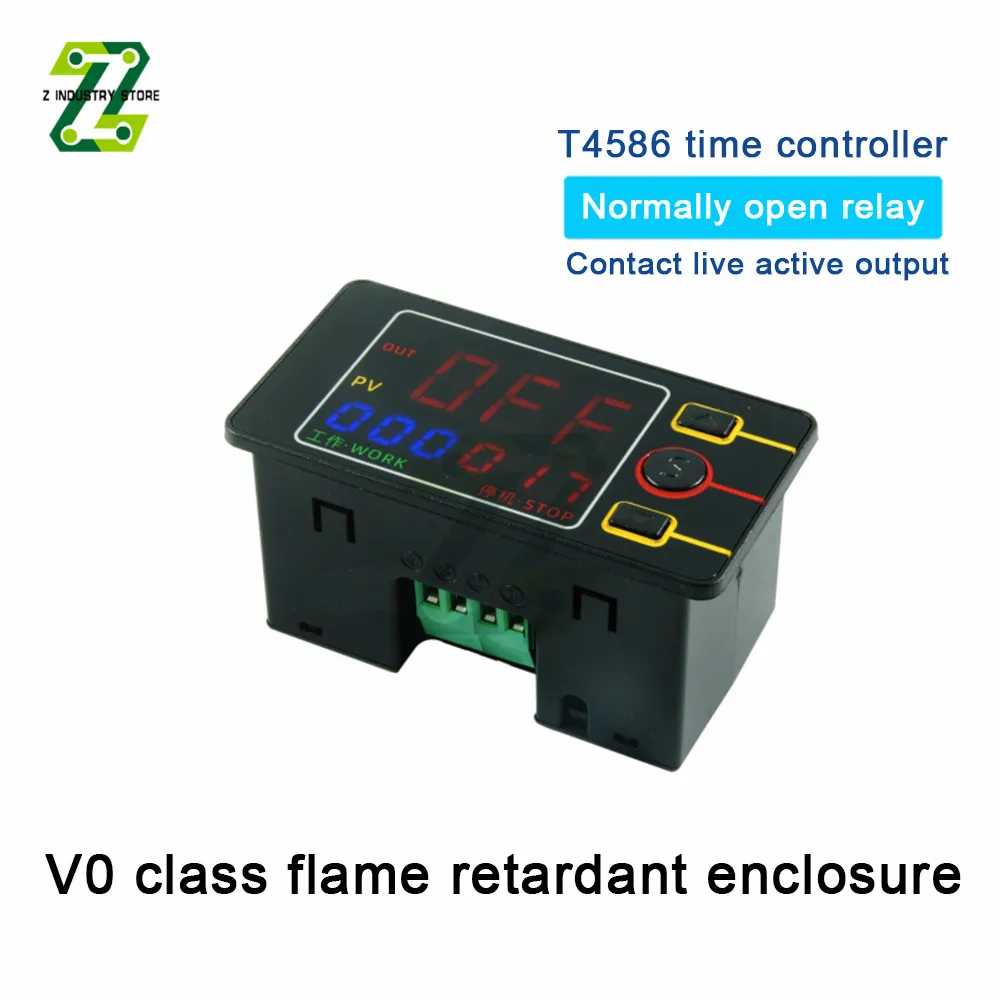

Огнестойкий класс: огнезащитный корпус класса VO

Подсказка зуммера: без звуковой сигнализации

Список

1 * TS4586 цифровой дисплей реле управления временем модуль управления
