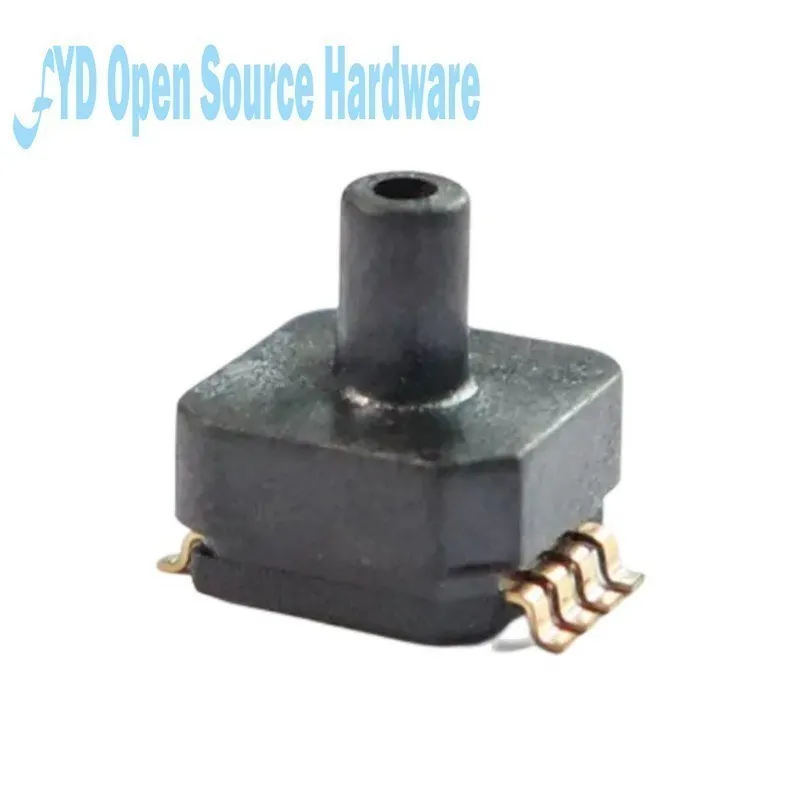

Датчик давления XGZP183, водостойкий датчик давления природного газа, 10,40, кПа

Характеристики продукта

• Диапазон измерения-100 кПа ~ Ока.7кПа-200 кПа

• Технология MEMS

• Форма манометрического давления

• Форма инкапсуляции SOP, обработка наполнения

• Подходит для неагрессивных, непроводящих газов или жидкостей

• Диапазон рабочих температур: -30C ~ + 100C

• Сжатие камеры обратного давления стружки

• Направление штифта можно выбрать

Область применения

• Электрическая плита, нагреватель воды, очиститель воды, кофемашина и другие бытовые приборы

• Гидростатическое измерительное и Водолазное оборудование

• Пневматический насос, компрессор воздуха

• Измерительные приборы и другие системы манометров

Обзор продукта

• Пьезорезистивный датчик давления XGZP183-это своего рода датчик давления, подходящий для биомедицины, автомобильной электроники и других областей, его ядро

• Min-кремниевый пьезорезистивный чувствительный к давлению чип, обработанный по технологии MEMS. Чувствительный к давлению чип состоит из эластичной мембраны и интегрирован в мембрану.

• Четыре резистора, четыре варистора образуют мостовую структуру Уайета. Когда давление подается на эластичную мембрану, мост создает напряжение и напряжение.

• Выходной сигнал напряжения линейно пропорционален давлению.

• Датчик давления XGZP183 принимает стандартный пакет формы SOP6 компонентов OEM, удобный для пользователей для использования поверхностного монтажа, сердечник

• Поверхность листа покрыта мягким силиконом, который может эффективно предотвращать попадание влаги, масла и газа.

• Хорошая линейность, повторяемость и стабильность, высокая чувствительность, удобство для пользователей для отладки и компенсации выходного сигнала и температурного дрейфа.

Структурные характеристики чувствительный к давлению чип: силиконовый материал

• Свинец: Золотая проволока

• Корпус упаковки: материал PPS

• Штифт: позолоченный

• Защитный Клей: фторсиликон

Электрические характеристики

• Источник питания: ≤ 15 В постоянного тока или ≤ 3,0 мА постоянного тока

• Входное сопротивление: 4kQ ~ 6kQ

• Выходное сопротивление: 4kQ ~ 6kQ

• Сопротивление изоляции: 100MQ,100VDC

• Допустимая перегрузка: 1,5 раза полная шкала

• Давление разрыва: ≥ 2 раза полная шкала

Базовое условие

• Среда измерения: воздух.

• Средняя температура: (25 + 1) ° C

• Температура окружающей среды: (25 + 1) ° C

• Вибрация: 0,1 г (1 м/с ') макс.

• Влажность: (50% + 10%) относительной влажности
