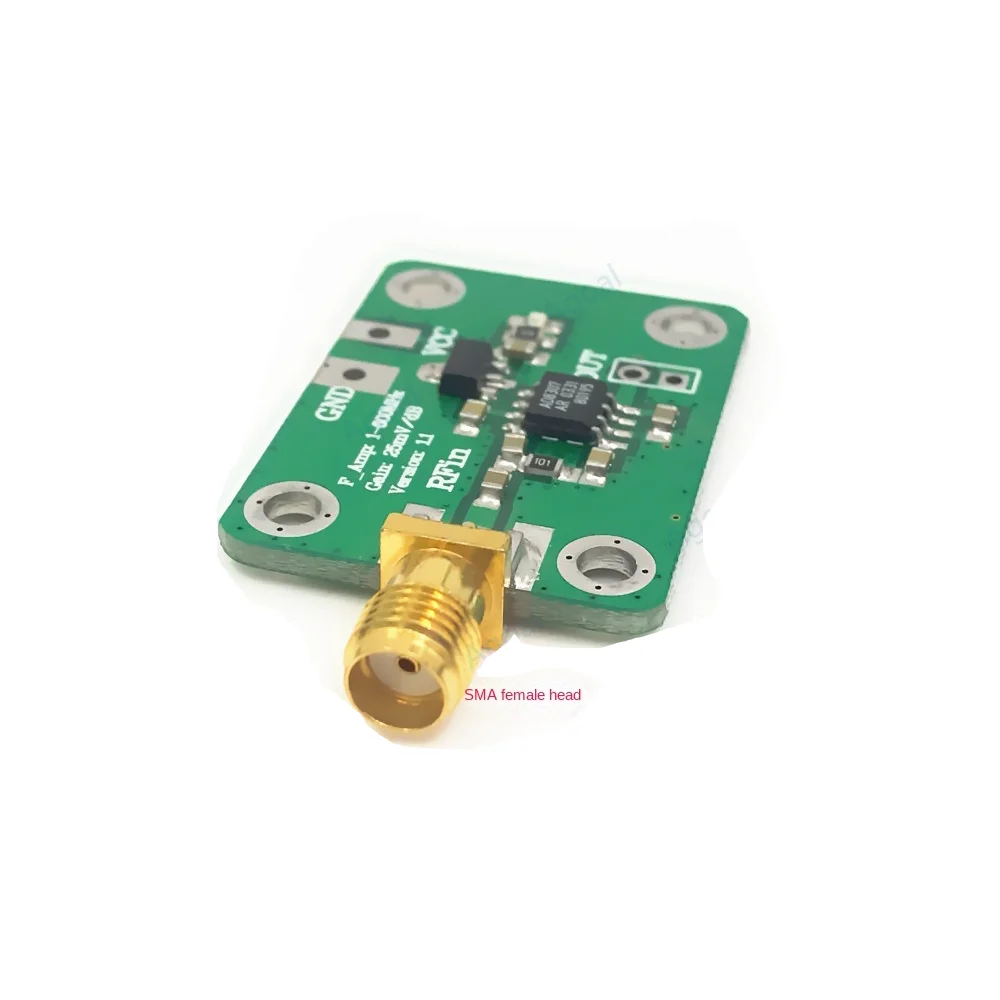

Датчик мощности AD8307

1-600 МГц логарифмический детектор мощности

Использование продукта:

Этот продукт используется для обнаружения мощности радиочастотного сигнала, частотный диапазон обнаружения-1 МГц-600 МГц, он может обнаруживать радиочастотный сигнал с мощностью от-74dBm до 18dBm, И преобразует такой радиочастотный сигнал в выходное напряжение постоянного тока. Чем больше амплитуда или мощность радиочастотного сигнала, тем выше выходное напряжение, которое пропорционально логарифму амплитуды входного сигнала, таким образом, расширяется динамический диапазон обнаруженного сигнала, который достигает 92 дБ.

Продукт может широко использоваться при обнаружении радиочастотного сигнала, измерении мощности сигнала, обнаружении силы окружающей среды, а также может использоваться в качестве компонента автоматического управления коэффициентом усиления и автоматического контроля уровня. После правильной трансформации, продукт может быть сделан в 1 мВт ~ 1 кВт RF измеритель мощности.

Технические индикаторы:

Рабочая частота: 1MH -600 МГц

Мощность измерения: от-74dBm до + 18dBm

Выходное напряжение: 0-2,5 в

Наклон обнаружения: 25 мВ/дБм (typ.)

Входное сопротивление: 50 Ом

Напряжение источника питания: 6-15 В (можно настроить)

Кривая отклика детектора
