Датчик температуры Tuya WIFI

Это многофункциональный двойной регулятор температуры WIFI с двумя релейными выходами. Если подключить один датчик температуры, он может реализовать одноканальный двухканальный контроль температуры релейных выходов. При подключении к двум датчикам температуры он может реализовать двойной контроль температуры или один для контроля температуры, другой для контроля разницы температур. Один двойной регулятор температуры равен функциям двух регуляторов температуры или одного регулятора температуры и одного регулятора разницы температур.

Применение:

Продукты широко приложены к различным коммерчески и промышленным случаям, как системы ХВАК (Вентиляция топления и кондиционирование воздуха), Инженерство горячей воды, боилер, размножение, вылупление, интеллектуальное электромеханическое оборудование и другое управление нагревом и охлаждением.

Выставка продукта:

A: Отображение температуры в реальном времени датчика канала 1

B: Отображение температуры в реальном времени датчика канала 2

C: индикатор состояния релейного выхода Ch1, мигает, когда реле замкнуто.

D: индикатор состояния релейного выхода Ch2, мигает, когда реле замкнуто.

1. Ручной переключатель реле CH1 или для настройки параметров, короткое нажатие, повышение температуры 0,1, длительное нажатие, быстрое повышение температуры

2. Ручной переключатель реле CH2 или для настройки параметров: короткое нажатие, снижение температуры 0,1; Длительное нажатие, быстрое снижение температуры.

3. Кратковременно нажмите, чтобы войти в настройки меню,

4. Короткое нажатие настройки выхода, возврат в рабочий режим.

Совет: переключатель CH1 и переключатель CH2 можно включать или выключать вручную только тогда, когда температура или разница температур находится между значением остановки и начальным значением. Ручные переключатели будут неэффективны, Если текущая температура находится за пределами начального и стоп-значений.

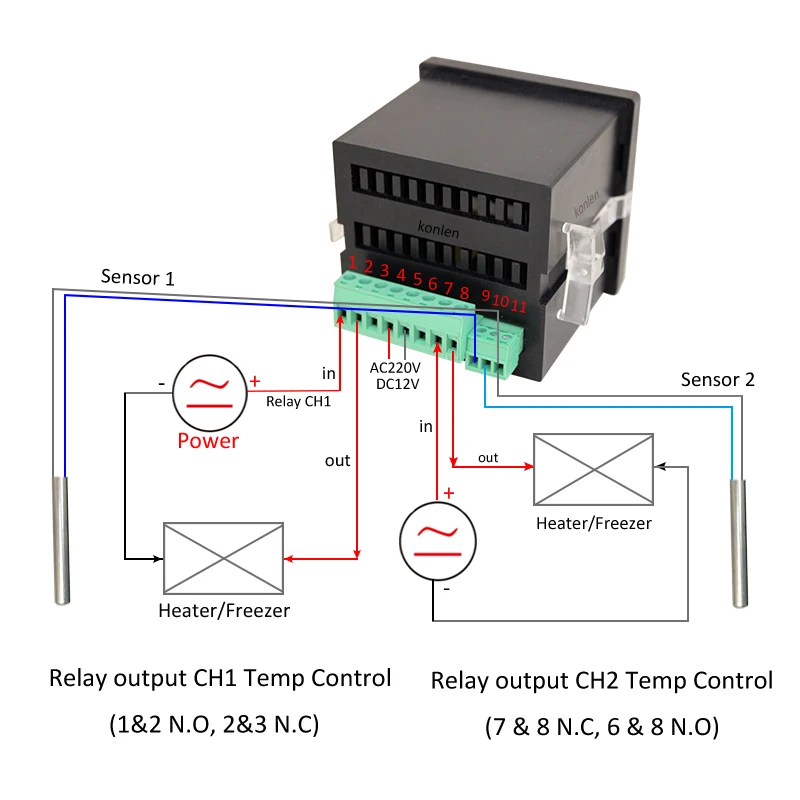

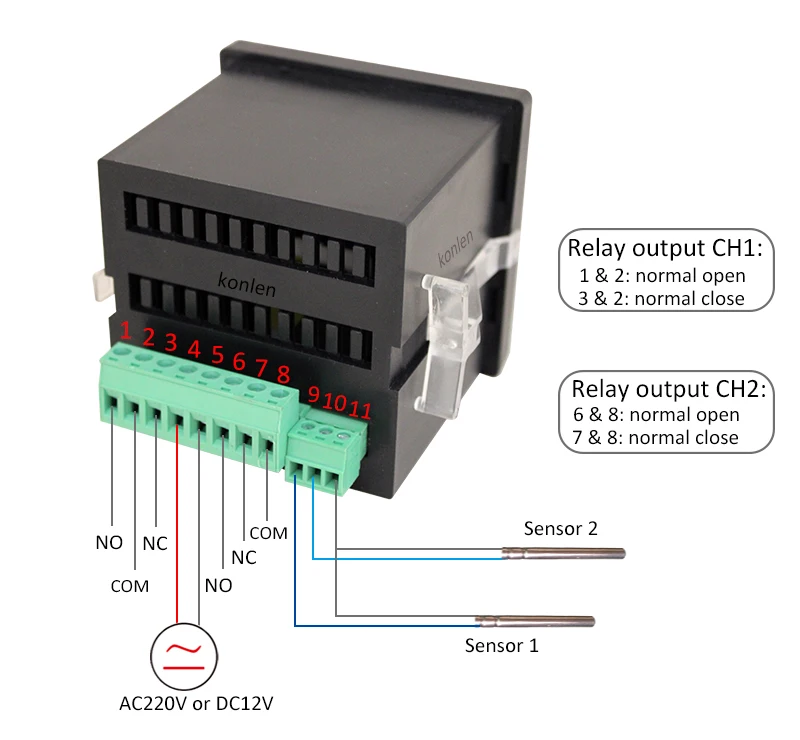

Клемма 1: релейный выход CH1 нормально разомкнутый (Н. О.)

Терминал 2:COM реле CH1

Клемма 3: релейный выход CH1 нормально замкнут (Н. З.)

Терминал 4 и 5: две версии: питание от AC220V (доступно
От 210 В до 240 В или 12 В постоянного тока.

Клемма 6: релейный выход CH2 нормально разомкнут (Н. О.)

Клемма 7: релейный выход CH2 нормально замкнутый (NC)

Терминал 8:COM реле CH2

Клеммы 9 и 10: подключение к датчику CH1

Клеммы 10 и 11: подключение к датчику CH2

Инструкция приложения:

1. Название товара: можно редактировать

2. Отображение температуры датчика CH1 в реальном времени

3. Отображение температуры датчика CH2 в реальном времени

4. Режим управления релейным выходом CH1: нагрев или охлаждение.

5. Режим управления релейным выходом CH2: нагрев, охлаждение, аварийный выход или контроль разницы температур.

6 и 7. Переключатель реле CH1 и переключатель реле CH2.

8. Настройка режима CH2: можно настроить нагрев, охлаждение, выход сигнала тревоги или контроль разницы температур.

9. Включите/отключите нажатие на тревожное сообщение.

10. Журнал истории.

11. Состояние датчика CH1 CH2: может отображать нормальный датчик, ошибку, предел температуры и нижний предел температуры
Сигнализация и т. д.,

12. Отображение разницы температур датчика 1 и датчика 2

13. Установите верхний и нижний Температурный Предел выхода реле запуска и остановки CH1.

14. Установите верхний и нижний Температурный Предел выхода реле запуска и остановки CH2.

Также можно установить разницу температур вверх до нижнего предела выхода реле запуска и остановки CH2.

15 и 16: Установите верхний предел и нижний предел аварийного сигнала температуры.

17. Калибровка температуры датчика 1 и датчика 2

Режим управления 1: охлаждение или нагрев с двойным контролем температуры.

Датчик CH1 может управлять оборудованием, подключенным к релейному выходному переключателю нагрева или охлаждения CH1. Если начальная температура> конечная температура, это режим охлаждения. Если начальная температура составляет <конечная температура, это режим нагрева.

Датчик CH2 может управлять оборудованием, подключенным к релейному выходному переключателю нагрева или охлаждения CH2.

Если опция рабочего режима CH2-нагрев, текущая температура ≤ CH2 нижний предел, Включите реле CH2; ≥ CH2 верхний предел, выключите реле CH2.

Если опцией рабочего режима CH2 является охлаждение, текущая температура ≥ CH2 верхний предел, Включите реле CH2, ≤ CH2 нижний предел, выключите реле CH2;

Режим управления 2:

CH1 для контроля температуры охлаждения/нагрева, CH2 для контроля разницы температур.

Датчик CH1 может управлять оборудованием, подключенным к релейному выходному переключателю нагрева или охлаждения CH1.

Если начальная температура> конечная температура, это режим охлаждения. Если начальная температура составляет <конечная температура, это режим нагрева.

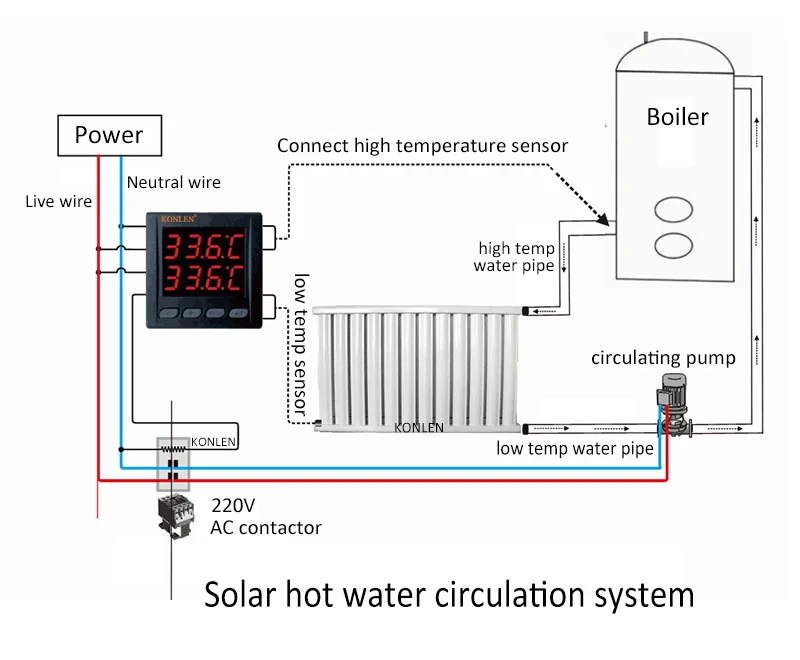

Разница температур датчика CH1 и CH2 управления реле выхода CH2 включения/выключения.

Разница температур = значение датчика высокой температуры-значение датчика низкой температуры

Текущая разница температур ≥ верхнего предела температуры, Включите реле CH2,

Текущая разница температур ≤ нижний предел температуры, выключите реле CH2.

Режим управления 3:

CH1 для управления температурой охлаждения/нагрева, CH2 для управления выходом аварийной сигнализации.

Датчик CH1 может управлять оборудованием, подключенным к релейному выходному переключателю нагрева или охлаждения CH1. Если начальная температура> конечная температура, это режим охлаждения. Если начальная температура составляет <конечная температура, это режим нагрева.

Если опцией рабочего режима CH2 является аварийный выход, пользователи могут подключить сирену к релейному выходу CH2. Сирена издает звуковой сигнал и вспышку, Когда текущая температура датчика CH2 выше или ниже заданного предела.

Спецификация:

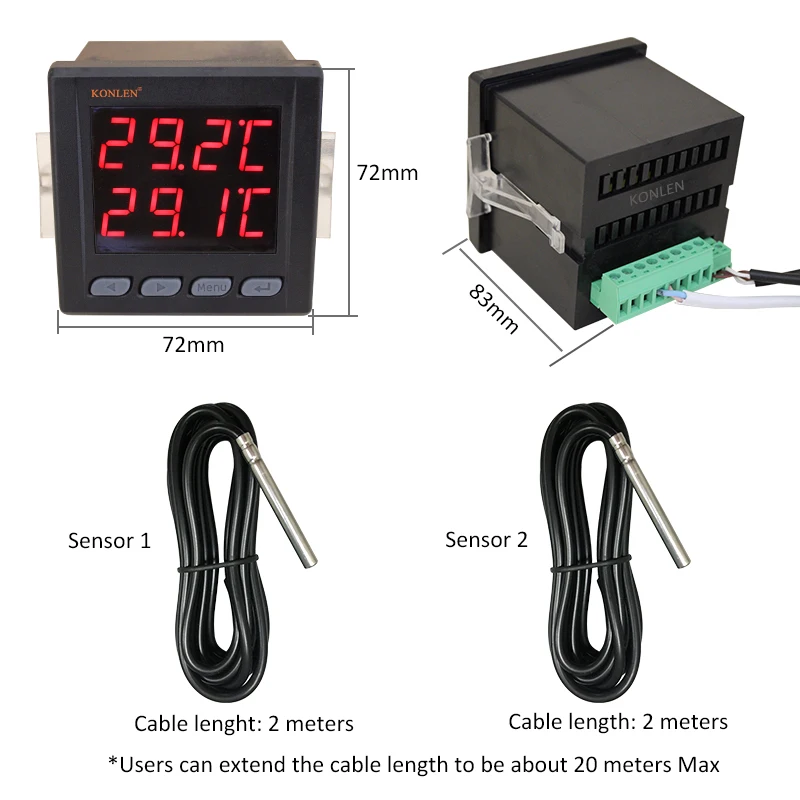

Размер продукта: 83 мм (Д) × 72 мм (Ш) × 72 мм (В)

Установка: встроенная установка,

Напряжение питания: две версии: AC220V или DC12V опционально

AC220V (доступно для 210-240 В), версия DC12V включает адаптер питания DC12V.

Интерфейс датчика: два интерфейса датчика температуры.

Диапазон определения температуры: от-35 ℃ до + 140 ℃

Погрешность измерения: ± 1 ℃, можно откалибровать,

Длина кабеля датчика температуры: 2 метра, пользователи могут увеличить длину кабеля до 20 метров макс.

Два релейных выхода: нормально открытый или нормально закрытый

Срок службы реле: 100 000 раз.

Контактный ток составляет 10 А, Индуктивная нагрузка 2 А, может управлять резистивной нагрузкой 2000 Вт, двигателем 500 Вт или водяным насосом. Нужны большие нагрузки, добавьте контакторы переменного тока, иначе это вызовет опасность возгорания.

Рабочая среда устройства: от-10 ℃ до 50 ℃

WIFI: Wi-Fi 2,4 ГГц B/G/N, не поддерживает 5G.

Конфигурация приложения WIFI

Контроллеры используют умное приложение Tuya или приложение Smart Life.
