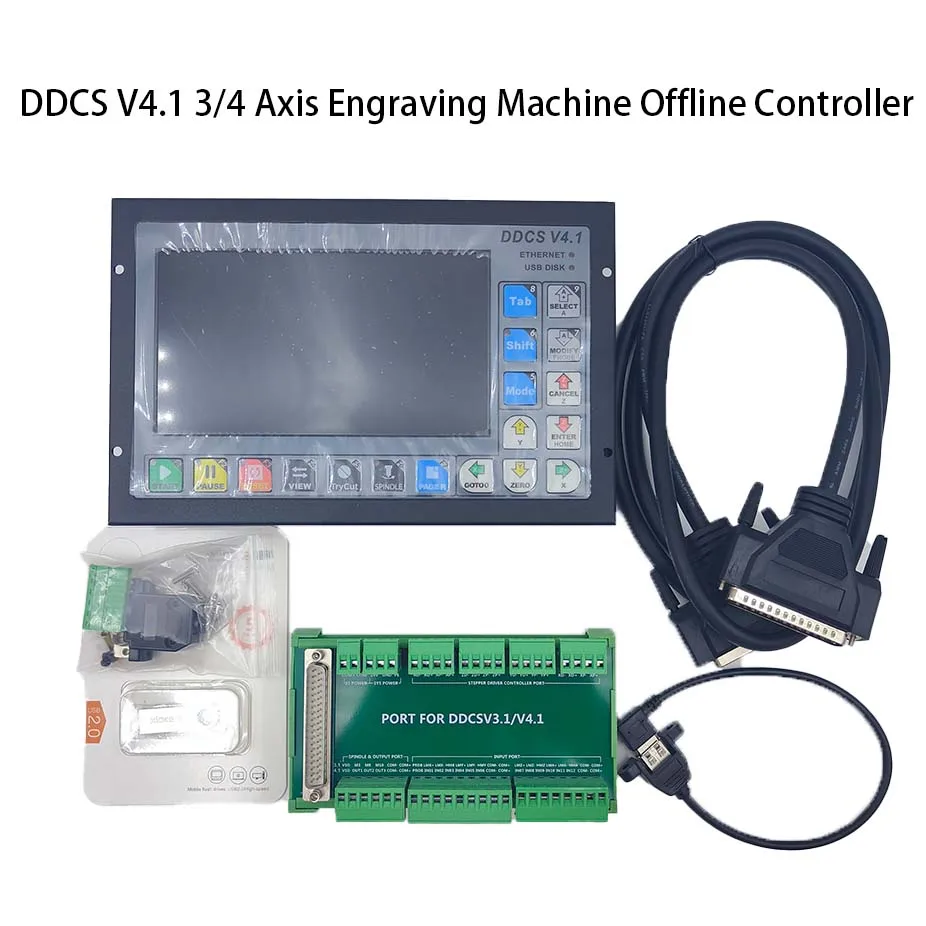

Упаковка продукта

DDCSV3.1 3 оси/4 оси Автономный контроллер * 1

Удлинительный кабель USB * 1

Монтажная плата ввода/вывода * 1

Флэш-накопитель USB * 1

Поддержка английского, русского и китайского языков

DDCS-это контроллер движения с 3-4 осями для шаговых и сервосистем.

DDCS V3.1 обновлен с DDCS V2.1 по программному и аппаратному обеспечению.

Он сочетает в себе большую мощность с крошечной площадью и прост в использовании.

Максимальный выходной импульс на ось составляет 500 кГц. Это обеспечивает высокую точность управления шаговыми двигателями и серводвигателями.

Система численного управления DDCS использует структуру проектирования ARM + FPGA. ARM управляет человеко-компьютерным интерфейсом и анализом кода, а FPGA предоставляет базовые Алгоритмы и создает управляющий импульс. Это гарантирует надежный контроль и простоту эксплуатации. Внутренняя операционная система основана на Linux.

Пакет продуктов:

DDCS-V4.1 Коммутационная плата * 1

Кабель DB37, соединяющий хост контроллера и монтажную плату (длина 2 метра) * 1

Интерфейс DB15 для проводки маховика * 1

Удлинительный USB-кабель 50 см * 1

U диск * 1

Несколько установочных винтов

DDCS-V4.1 Поддержка русского, английского, китайского языков.

Контроллер движения DDCS V4.1 3-4 осей для шаговой и сервосистемы обновлен с DDCS V3.1 в программном и аппаратном обеспечении. Он сочетает в себе большой прогресс с крошечной площадью каждого дня за последние 8 лет, когда мы выпустили первые продукты DDCS DCS V1.1. Через очень короткое время вы будете знакомы с функциями, и это руководство поможет вам.

Система численного управления DDCS использует структуру проектирования ARM + FPGA. ARM управляет человеко-компьютерным интерфейсом и анализом G-кода, а FPGA предоставляет базовые Алгоритмы и создает управляющий импульс. Это гарантирует надежный контроль и простоту эксплуатации. Внутренняя операционная система основана на Linux.

Структура компоновки панелей DDCS V4.1 очень рациональна для экономии места. Все операции контролируются только 17 клавишами, а клавиши являются составными клавишами, которые могут выступать в качестве функциональных клавиш или цифровых.

Ключи. DDCS V4.1 поддерживает полный набор кодов Fanuc G.

DDCS можно использовать для многих стилей и типов станков с ЧПУ. Токарные станки, фрезерные станки, Pick & Place и мельницы-это всего лишь несколько примеров. DDCS работает как автономная система без необходимости использования компьютера. Это гарантирует высокую точность, точность и надежность. Интерфейс, хотя и очень всеобъемлющий, может быть изучен за очень короткое время.

DDCS V4.1-это небольшая коробка, которая может поместиться в окне небольшого блока управления или шкафа управления.

Передняя панель 237 мм * 153,7 мм * 5,2 мм;

Основной корпус 237 мм * 153,7 мм * 48,2 мм;

Для монтажа агрегата в шкафу оборудования Вырежьте отверстие 228,5 мм * 83,7 мм.

DDCS V4.1 Краткая техническая характеристика:

1) 18 фотоэлектрических изолированных цифровых входов, 3 фотоэлектрических изолированных цифровых выходов.

2) Шпиндель можно конфигуратед как сетноой-аналогов шпиндель (0 ~ 10В) и также шпиндель во Сер.

3) Управление двигателем с 3-4 осями. Дифференциальный режим и выходной сигнал двойного импульсного режима для опционального,
Максимальная Выходная частота импульсов интерполяции составляет 500 кГц/ось, линейная интерполяция 2-4 осей, любые 2
Круговая интерполяция оси;

4) Основной управляющий чип ARM9, чип основного алгоритма FPGA.

5) 7-дюймовый TFT-экран, размер: 1024x60 пикселей, разрешение: 72 пикселя/дюйм; 17 рабочих клавиш.

6) Блок питания для порта ввода-вывода составляет 24 В постоянного тока, Минимальный ток составляет 0,5 А, блок питания для контроллера
Система также 24 В постоянного тока, Минимальный ток 0,5 А. Контроллеру нужны оба источника питания для правильной работы.

7) Поддержка флэш-диска USB для ввода файла кода G; Смогите перенести файлы связью локальных сетей
Между компьютером и контроллером DDCS V4.1; Размер файла G-кода не ограничен.

8) Совместимость со стандартным G-кодом, поддержка популярного программного обеспечения CAD/CAM, такого как ArtCam,
MasterCam, ProE, JDSoft SurfMill, Aspire, Fusion 360 и так далее;

9) Поддержка стандартного MPG.

10) Функция поддержки O «Попытки F режа» (маховичок направляя) функцию.

11) Поддержка функции Jog для каждой оси (непрерывная, ступенчатая, определенное расстояние), клиент может определить
Расстояние.

12) Поддержка поплавкового зонда, починного зонда, вершинного зонда и измерения длины инструмента.

13) Поддержка операции быстрого указания линии и ближайшего положения.

14) Поддержка обработки массива, последовательной обработки, фрезерной обработки плоскости и цилиндрического фрезерования
Механическая обработка.

15) Поддержка смещения для оси XYZA и возможность определения расстояния смещения.

16) Поддержка точки останова паузы, точки останова восстановления отключения питания и загруженной точки останова; И
Поддержка Начните с конкретной строки и ближайшей линии.

17) Поддержка работы с несколькими исходными точками, пользователи могут создать исходную точку и загрузить ее.

18) Поддержка поиска середины для осей X и Y.

19) Улучшена функция моделирования. Во время моделирования вы можете настроить FRO и
Посмотрите, соответствует ли путь программирования ожиданиям, и проверьте мягкие пределы. Во время
Симуляцию, ее можно приостановить, и когда отожмите ключ начала снова, система будет продолжаться сымитировать
От точки останова паузы.

20) Раб КС, раб ы или раб З, для машины портала с 2 независимыми моторами на главных осях.

21) Теперь доступны английский и китайский языки; Система также поддерживает Международное кодирование,
Почти поддерживает все языки, пользователи могут добавить свой собственный язык в систему управления.

22) DDCS V4.1 поддерживает только переключатель ограниченного типа NPN.

23) Поддержка 4 видов прав работы: посетитель, оператор, администратор, супер администратор.

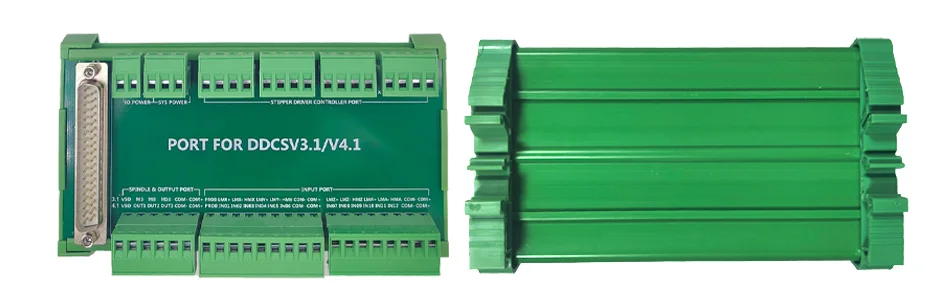

Плата монтажа может быть установлена в шасси с соответствующими рельсами C45, размеры рельсов показаны на следующем рисунке:

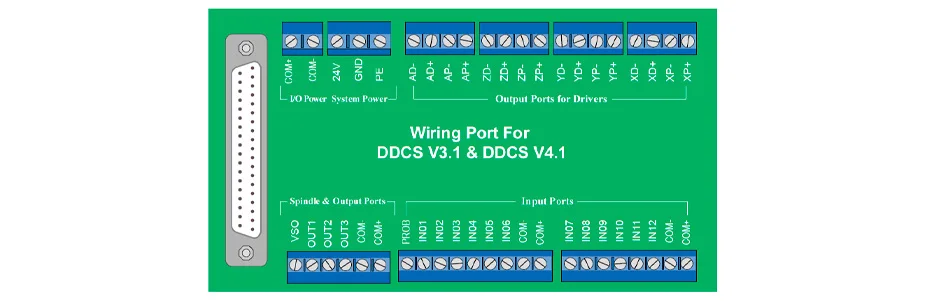

Чертеж монтажной платыПорты на задней панели контроллера DDCS V4.1Вход источника питания DDCS V4.1:

COM + и COM--это входные порты питания для порта ввода/вывода и MPG, 24 В и GND-это
Входные порты питания для системы контроллера. Имейте в виду, только когда два источника питания

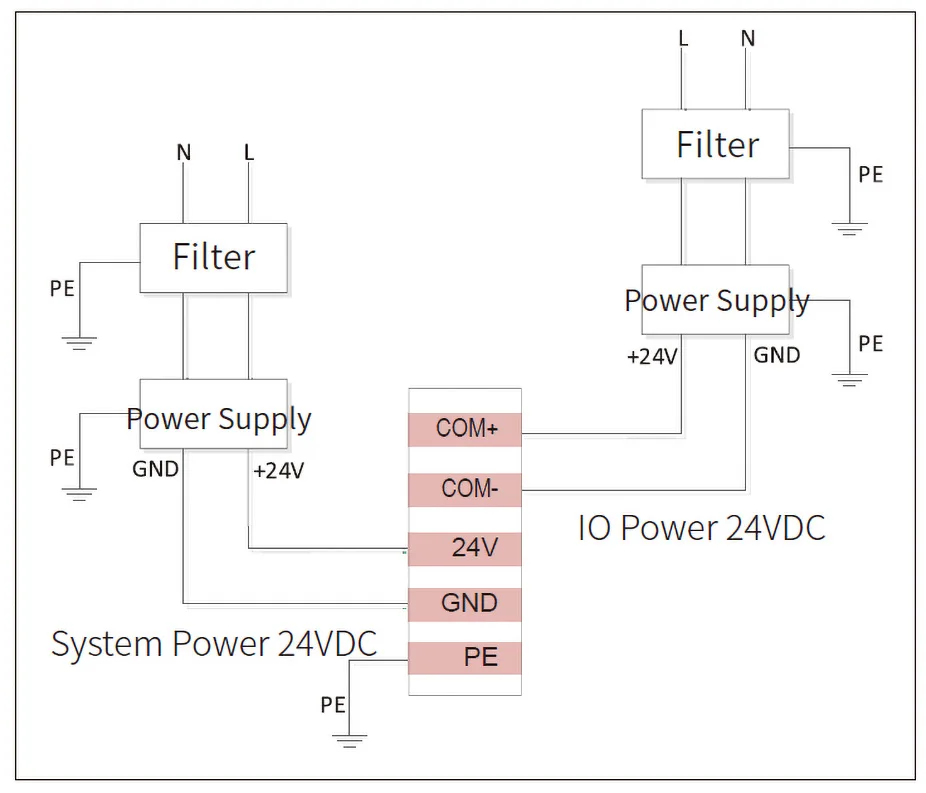

Подключен правильно, контроллер может работать правильно.Методы подключения источника питания DDCS V4.1Методы проводки электропитания

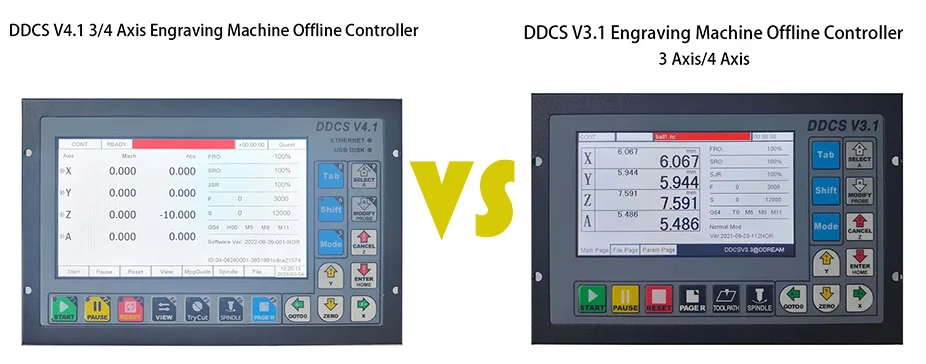

DDCS V4.1 Новые возможности по сравнению с предыдущей версией1) Добавлены порт USB и порт Ethercat на DDCS V4.1.

2) раб КС, раб ы или раб З, для машины портала с 2 независимыми моторами на главных осях.

3) Добавлена опция серво шпинделя.

4) Добавьте команды программирования координат Polar и команды вращения и завершите
Команды компенсации радиуса на контроллере DDCS V4.1.

5) Контроллер DDCS V4.1 обновляет алгоритм движения путем настройки точности профиля обработки,
Делает программу с длинным G-кодом с более плавной работой сегментов коротких линий.

6) Независимо от того, как большой файл программы он, система может быстро активе функция начала от указанный
Линия и Начните с ближайшей точки за несколько секунд.

7) Улучшите функцию моделирования. Во время моделирования вы можете настроить FRO и наблюдать
Соответствует ли путь программирования ожиданиям и проверяет мягкие пределы. Во время моделирования,
Его можно приостановить, и когда отожмите ключ начала снова, система будет продолжаться сымитировать от
Точка останова паузы.

8) DDCS V4.1 добавил порты ввода сигналов тревоги драйвера и может конфигурировать номер портов по своему усмотрению.
То же, что DDCS-Expert.

9) Мы добавляем кодировщик цикла для оси а, которая хороша для неограниченного вращения для оси А.

10) Добавлено окно для подсказки анализа.

11) Поддержка международного кодирования, почти поддерживает все языки, пользователи могут добавить свой язык
Для системы управления.

12) Увеличил параметры ускорения при Estop, чтобы избежать столкновения при Stop
Когда Эстоп машина в быстром ходе, редактирует родственные параметры и система может дать ровное
Стоп, это означает, что потери позиции нет.

13) Система FPGA процитировала 32-битный генератор скорости, с более высоким разрешением для скорости/ускорения,
Это означает более высокую точность позиционирования.

Проводка DDCS V4.1 MPG:

Интерфейс маховика MPG показан на рисунке 2-15.

Пользователям необходимо приварить кабели MPG к параллельному порту DB15, а затем подключить их к параллельному порту контроллера DB15.
