Декодирование L1387A

L1387A 8X Hifi декодирующий усилитель для наушников

Электрические параметры:
Цифровой вход: коаксиальный, оптический, USB ()
Аналоговый выход: аналоговый выход RCA.
Скорость коаксиального и оптического входного кода: 44,1 K -192K (вы прочитали это правильно, это 192K, пожалуйста, попробуйте использовать коаксиальный, если вы превысите 96K).
Скорость входного кода USb: 44,1 K-48K.
Уровень аналогового выхода: >2Vrms.
Чистая выходная мощность A amp (Синусоидальная волна 1 кГц, эквивалентная неискаженной мощности): 80 мВт/300 Ом, 200 МВт/120 Ом, 650 мВт/32 Ом.
Источник питания: AC100-220V.
Физические параметры:
Объем: ширина 106 высота 28 глубина 120 (мм)
Вес: 400 грамм
Разные аксессуары: DC15V высококачественный источник питания постоянного тока.

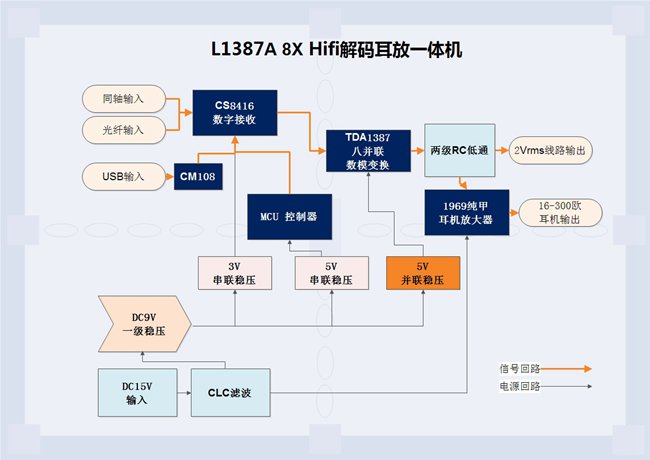

Характеристики цепи:

Оптическое волокно, коаксиальный, usb-вход; Линейный выход, выход для наушников, полнофункциональная Интегрированная машина для декодирования усилителя, создающая наиболее ценный аудиофил-миф.
CLC фильтр + Двухступенчатая Стабилизация напряжения + параллельная Стабилизация напряжения, краеугольный камень хорошего звука для декодирования --- источник питания!.
MCU цифровой прием с мягким управлением: микрокомпьютер динамически оптимизирует параметры и регулирует фазовый детектор чипа приема (CS8416), чтобы он автоматически адаптировался к скорости входного бит и минимизировал дрожание. В то же время, он реализует цикл выбора источника ввода, прикоснувшись к кнопке, которая красива и высокого класса.
Восемь TDA1387, после многих сравнения, звук TDA1387 ближе всего к TDA1541 той же двери. Из единодушной похвалы моей платы адаптера, мы можем сделать вывод, что Текущая мощность вождения 1387 после параллельного подключения увеличивается, что в корне решает динамику TDA1541. Зазор плотности.
Цифровая часть соединена в серии с двумя регуляторами напряжения, а микросхема MCU и получатель имеют независимые источники питания для обеспечения самого низкого дрожания.
Три параллельных стабилизатора напряжения питают питание к аналоговому чипу DA и LPF соответственно. Качество параллельного стабилизатора напряжения намного лучше, чем у LM317 и так называемого серводвигателя. Недостатком является низкая эффективность, но его следует использовать в такой низкой токовой среде для декодирования. Этот недостаток можно игнорировать.
Интеграции классический 1969 чистый A amp, чистый A имеет слабый звук, низкий уровень максимальной громкости выход искажения, хорошее Демпфирование и надежного удержания в руках. Даже HD650 и K701 можно продвигать разными способами.
Идеальная проводка, цифровая и аналоговая многоступенчатая развязка, строгое различие.
Есть много компонентов для лихорадки. Конфигурация этой машины уже роскошна для 1387. Пожалуйста, посмотрите Фактическое изображение и список компонентов. Компоненты предназначены для хорошего звука, а не для сжигания компонентов, поэтому я не хочу больше говорить, знает инсайдер.
Инструкции по использованию:

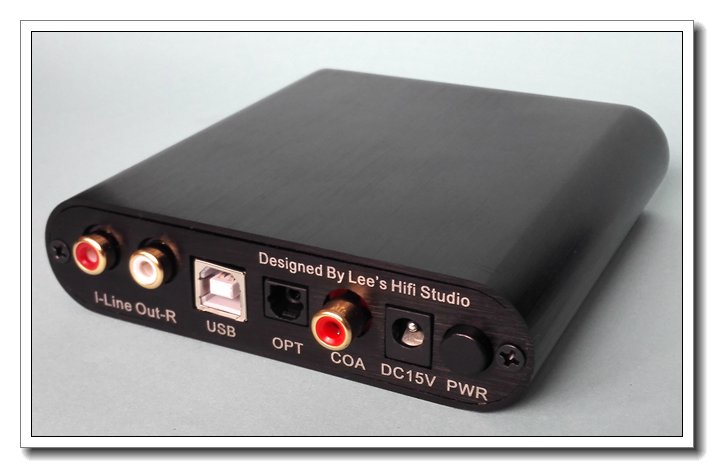

Следующие функции интерфейса слева направо:

Линейный выход RCA: может быть подключен к внешнему усилителю мощности или мультимедийным активным динамикам.
USB: используется для подключения к компьютеру, а также совместим с планшетными компьютерами или приставками (некоторые приставные коробки могут быть несовместимы)
Оптический цифровой вход
Коаксиальный цифровой вход
DC15V вход питания
Переключатель

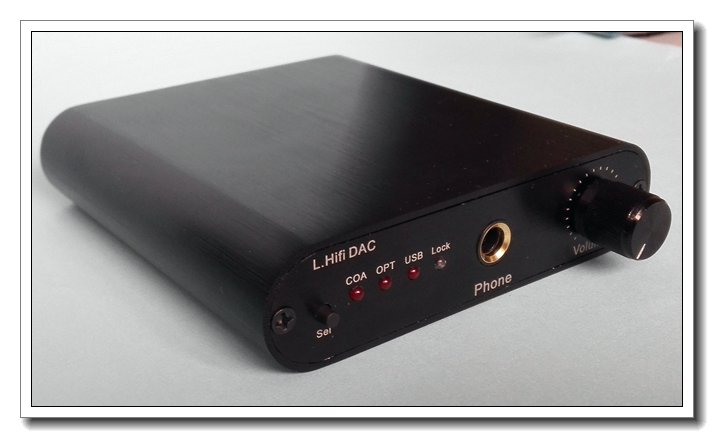

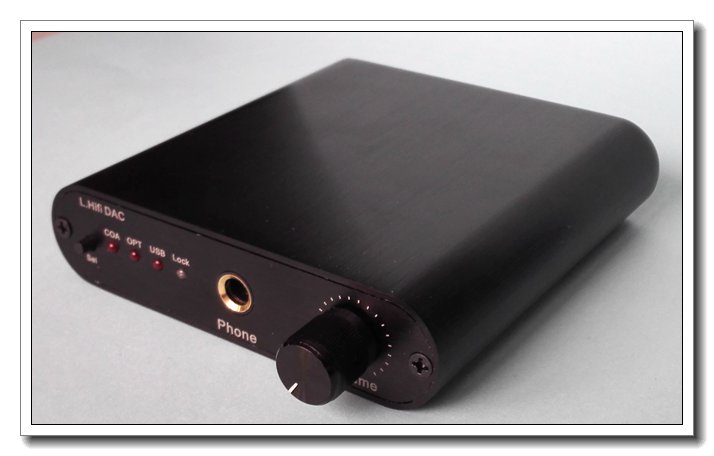

Функции интерфейса слева направо на передней панели:


Sel ключ: используется для цикла выбора коаксиального, оптического и USB входа. Каждый раз, когда вы нажимаете его, светильник индикатора движется.
Световой индикатор: COA, OPT и USB соответственно указывают Выбранный в настоящее время источник входного сигнала, а индикатор блокировки указывает, что входной сигнал заблокирован.
6,35 порт для наушников используется для подключения наушников.
Регулятор громкости используется для управления выходной громкостью наушников (выход линии RCA сзади не контролируется)

Что касается качества звука: звук TDA1543's очень близок к той же ориентации TDA1541, Эфирное очарование, богатый аналоговый звук, очень милая Средняя частота, отличается от текущей верхней микросхемы, этот декодер является типом прослушивания, она не может помочь вам анализировать музыку, Но это может сделать людей, которые я забыл выключить машину в течение длительного времени. Если вы устали от слишком большого количества цифрового звука и так называемого высокого разрешения, вы можете послушать L1387DAC 8X, что может вас удивить. Более ценная модель 1969 pure A amp создает идеальную и добавленную стоимость настольную систему наушников.

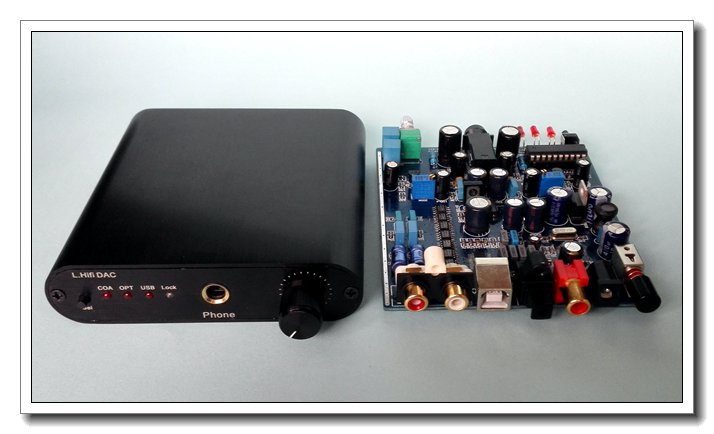

Вся машина и печатная плата

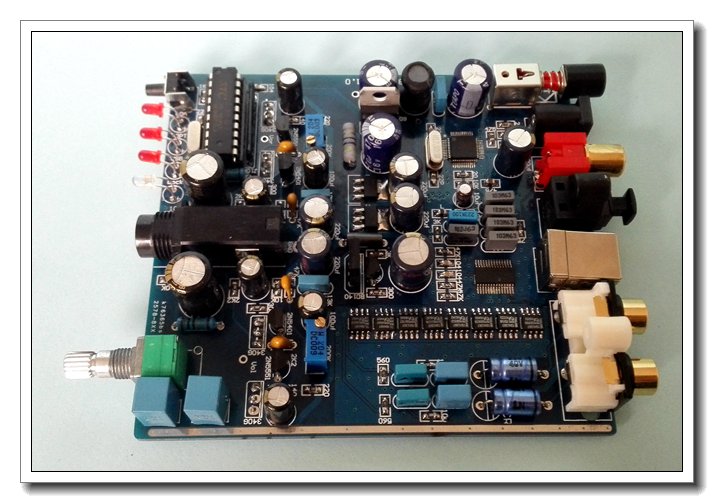

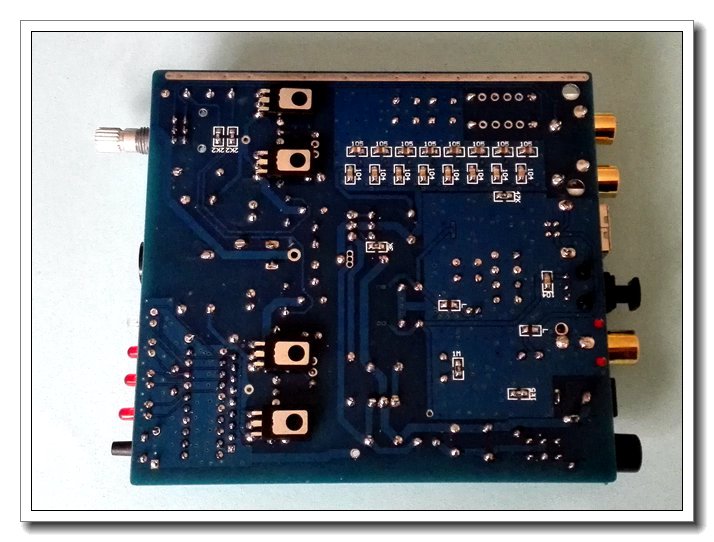

Макет печатной платы, естественное понимание



Четыре силовых трубки части усилителя плотно прилегают к корпусу для рассеивания тепла
