Демо-плата AIR32F103CBT6, программное обеспечение и оборудование с опцией чипа, Полная совместимость с STM32

【Обзор】

[] Air32F103-это серия чипов, первоначальной моделью которой является Air32F103CBT6. Его периферийная и аппаратная конструкция совместима с некоторыми основными моделями F103 на рынке, с основной частотой до 256 МБ, 96 КБ ОЗУ + 128 КБ флэш-памяти, И каждый ввод-вывод может быть установлен с независимым внутренним подтягивающий резистор.

[] Плата разработки Air103 экспортирует все контакты, а встроенный Type-C может загружать код без загрузчика, что делает его простым в использовании и более гибким в приложениях. Официальная адаптация LuatOS, разработка сценариев не требует сложной среды разработки и поставляется с богатыми сценариями использования и учебными пособиями для быстрого начала работы.

【 Параметры микросхемы Air103CBT6 】

[] Модель: CBT6

[] Флэш-память (K байт): 128

[] SRAM (K байтов): 96

[] Таймер:

Продвинутый: 2

Универсальный: 10

Базовый: 2

[] Интерфейс связи:

SPI:3

I2S:1

I2C:2

USART/UART:3

USB:1

МОЖЕТ: 1

[] Порт GPIO: 37

[] 12-битный модуль АЦП (количество каналов): 2 (10 каналов)

[] 12-битный модуль ЦАП (количество каналов): 2 (2 канала)

[] Модуль случайного числа: поддерживается

[] Блок алгоритма аппаратного шифрования: поддерживается

[] Размер страницы (K байт): 1

Частота процессора: 216M

[] Рабочее напряжение: 2,0 ~ 3,6 В

[] Рабочая температура: от-40 до + 85 ℃

[] Форма упаковки: LQFP48

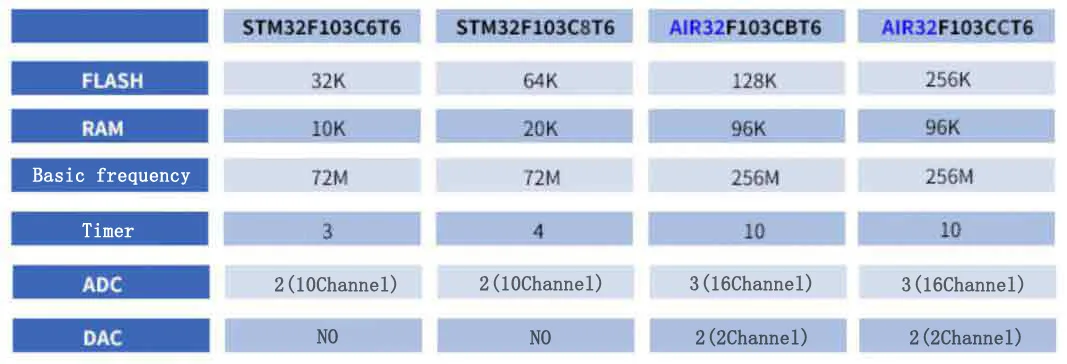

【Сравнение аппаратных ресурсов】

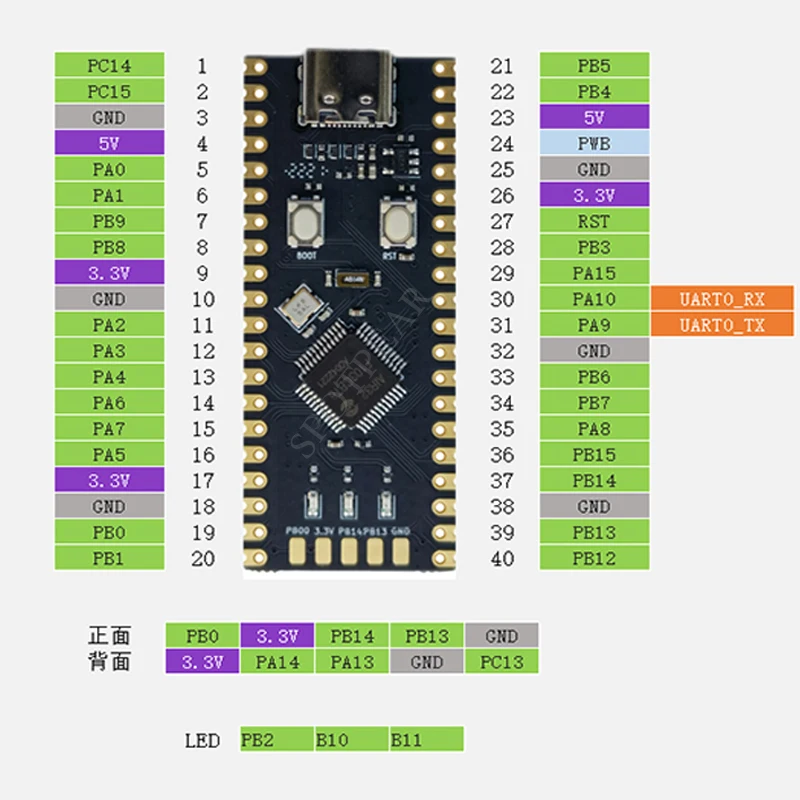

【Определение штифта 】

[] Просто чип CBT6

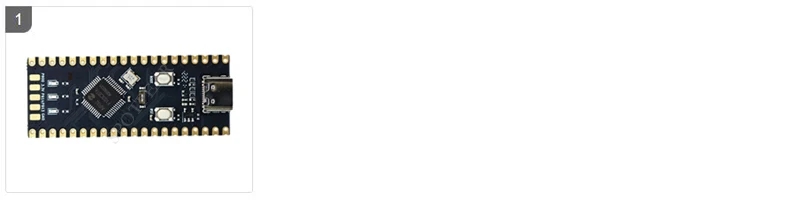

[] Просто CBT6 демо доска

[] Плата CBT6 с дополнительным чипом
