Детали для 3D-принтера TMC2209 V4, модуль драйвера шагового двигателя 256, ток деления а, пик с радиатором для MKS SKR

Детали 3D-принтера TMC2209 V4 Модуль драйвера шагового двигателя 256 Ток деления 2,8 А Пик с радиатором для MKS SKR

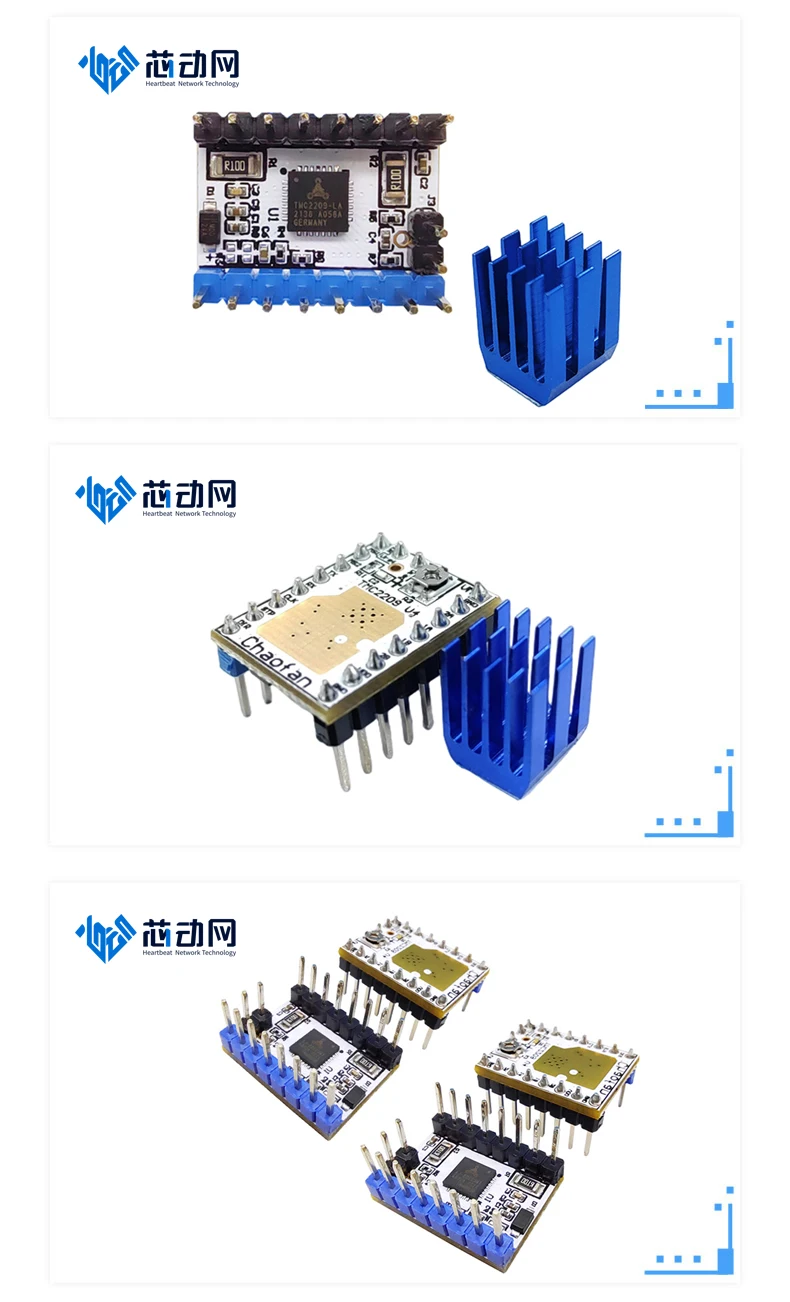

Модуль драйвера TMC2209 V4
Основные параметры:

◆ Размер продукта: 15,24 мм * 20,32 мм

◆ Напряжение питания (VM): 4,75-28 В постоянного тока

◆ Пиковый ток: 2,8 А

◆ Корневой СРЕДНИЙ КВАДРАТ тока: 2А

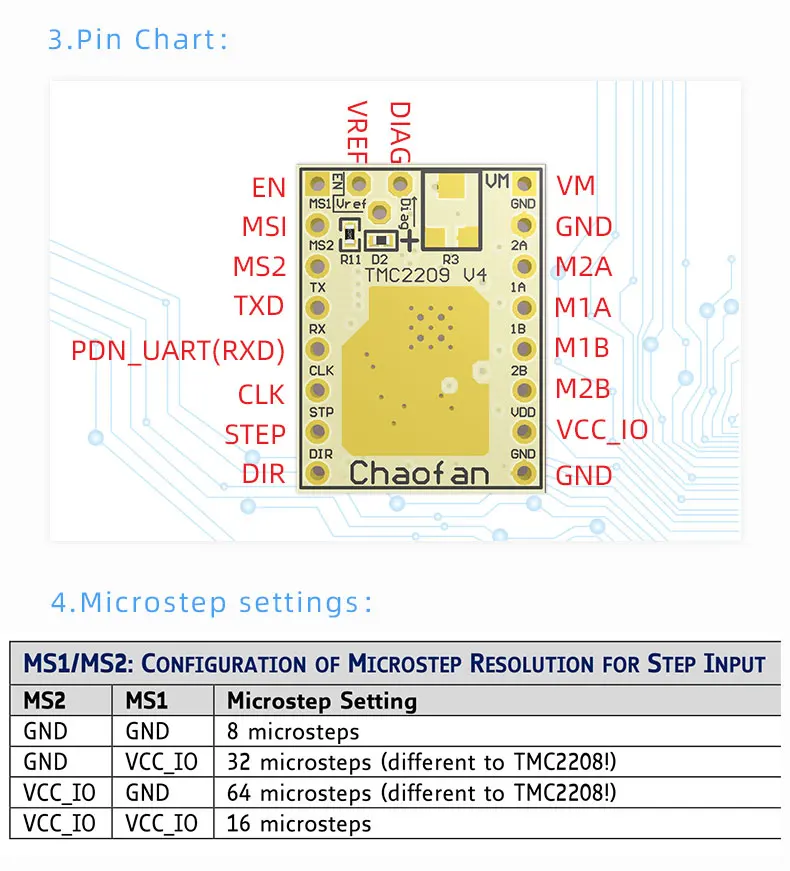

◆ Настройка микрошага: 2 4 8 16 (можно разделить на 256 частей)

◆ Максимальные микрошаги: 256

Особенности:

(1) Мотор непросто потерять шаг, сверхтихий режим.

(2) Тепловая Подушка с большой поверхностью снижает температуру вождения.

(3) Избегайте тряски двигателя, стабильное обнаружение.

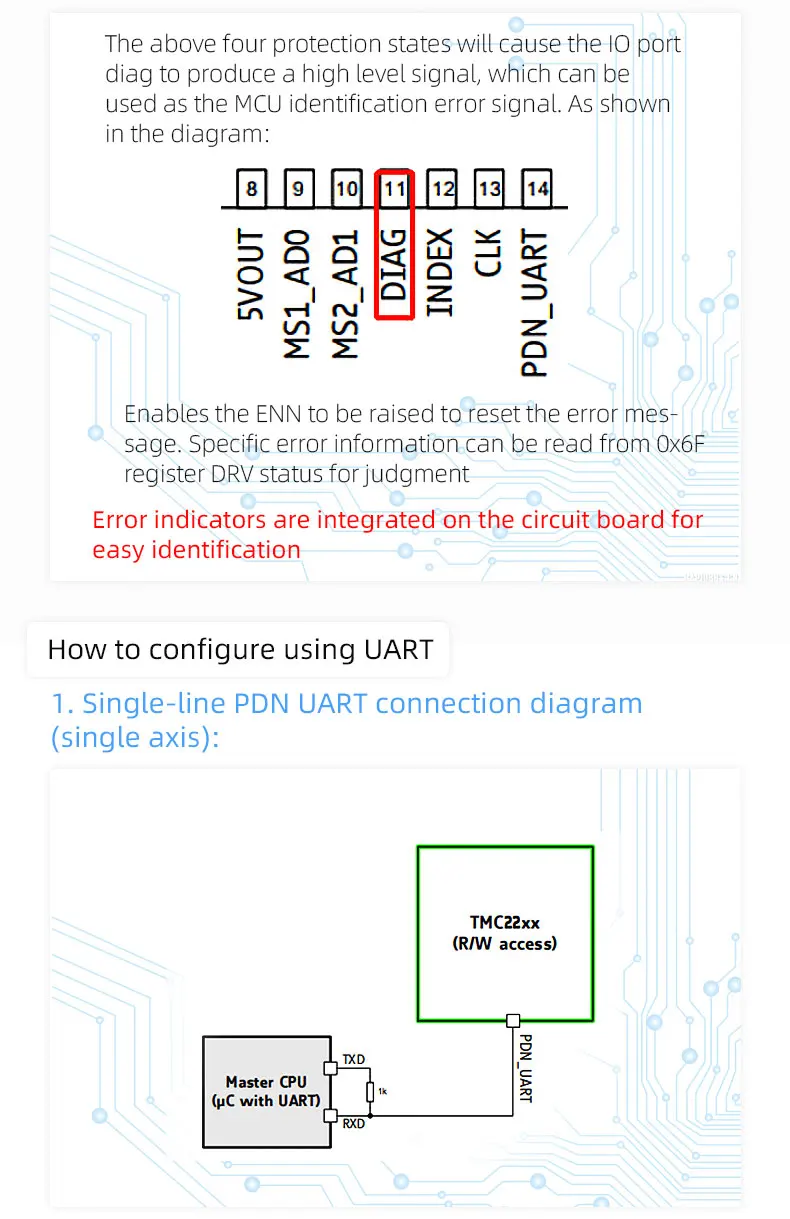

(4) Поддержка режимов STEP / DIR и UART.

◆ Ток привода 2А, пиковый ток 2,8 А, диапазон напряжения 4,75-28 В постоянного тока, 256 подразделений. TMC2209 V4-это Бесшумная микросхема драйвера двигателя для двухфазных шаговых двигателей, она может быть совместима с популярными материнскими платами, такими как SKR , MKS, материнская плата Ramps 1,4.

◆ TMC2209 имеет все функции TMC2208, может полностью заменить TMC2208. В то же время TMC2209 имеет лучшее рассеивание тепла, поддерживает больший ток, поддерживает функцию самонаведения без датчика.

TMC2209 V4 Операция Видео
