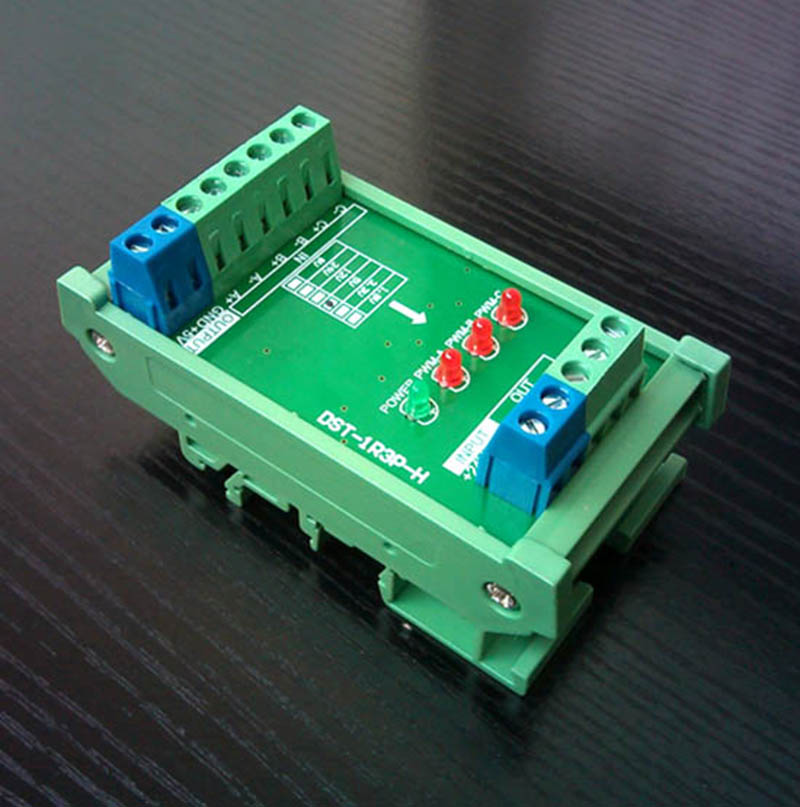

Дифференциальный преобразователь сигнала 2 МГц TTL 5 В в сборник HTL 24 В 3-сторонний для PLC

Дифференциальный TTL 5V 2MHZ к пути конвертера 3 сигнала HTL 24V сборника для PLC

Описание:

1. Модель: DST-1R3P-H. Инструкция модели: DST (цифровой преобразователь сигнала)-1R (односторонняя передача) 3P (3 канала)-H (высокоскоростное преобразование)

2. Преобразуйте дифференциальный сигнал в выход сигнала коллектора, 3 канала, электрическую изоляцию между входом и выходом.

3. Максимальная Рабочая частота составляет 2 МГц. Он может реализовывать дифференциальный выходной сигнал от сервоэнкодера, решетчатой линейки, поворотного энкодера, энкодера магнитных полюсов и т. Д.-> Подсчет интерфейса высокоскоростного подсчета ПЛК.

4. Режим вывода: он принимает двухтактный режим вывода и поддерживает интерфейс ПЛК с входом NPN или PNP.

5. Модуль имеет встроенный модуль преобразования напряжения, который может выводить 5 В, 1 А (максимум), может подавать питание на модуль линейки решетки.

6. Способ установки: установка на рейку DIN35 мм, удобная и быстрая!

6. Размеры модуля: 85x48x28 мм (Д * Ш * В).

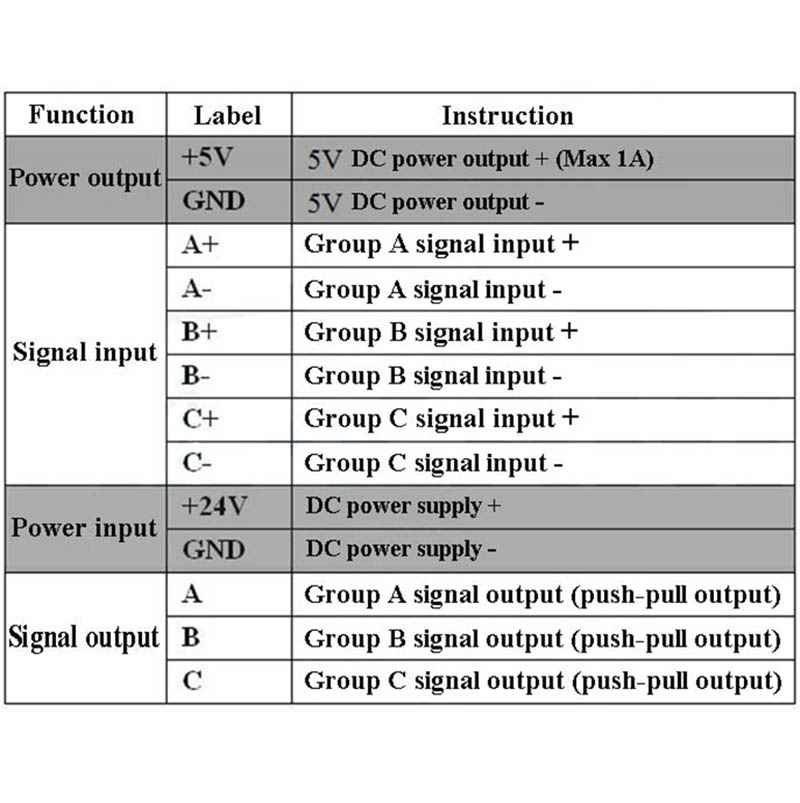

Определение терминала:

Примечание:Этот модуль обеспечивает выход 5 В, 1 А (максимум). Обратите внимание, требуется ли оборудованию, генерирующему дифференциальный сигнал, 5 В для обеспечения. В противном случае его не нужно подключать (например, сервопривод). Когда энергопотребление оборудования, генерирующего дифференциальный сигнал, велико (например, мощную решетчатую линейку), используйте другой модуль питания от 24 до 5 В.

Диаграмма внутренней структуры:

Инструкции по подключению:

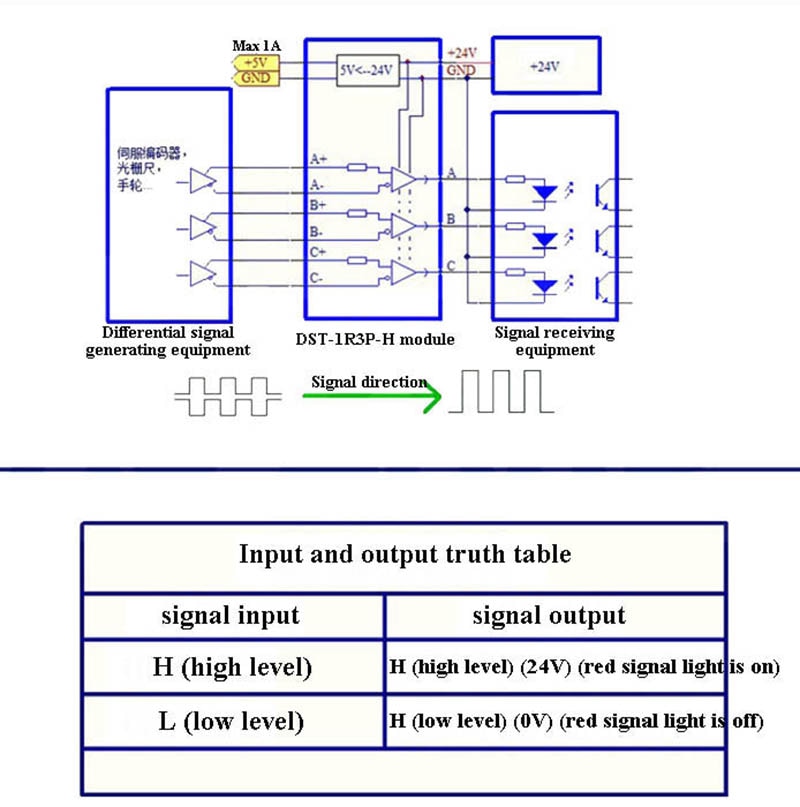

1. Выходное соединение модуля 1 (дифференциальный сигнал-> Этот модуль-> Вход PNP):

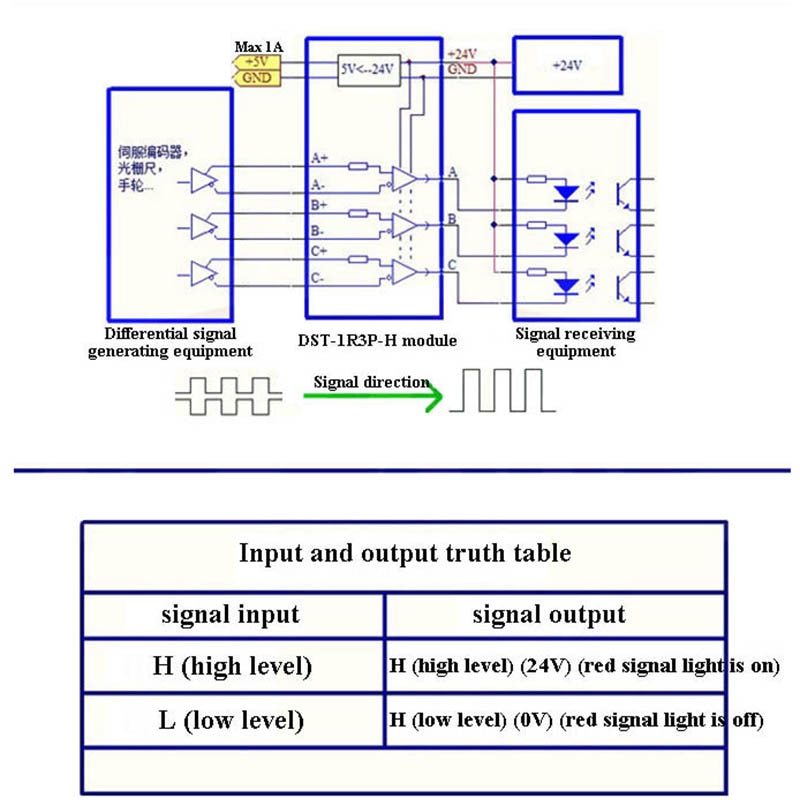

2. Выходное соединение модуля 2 (дифференциальный сигнал-> Этот модуль-> Вход NPN):

Список пакетов:

1 шт. X преобразователь сигнала 3-сторонний
