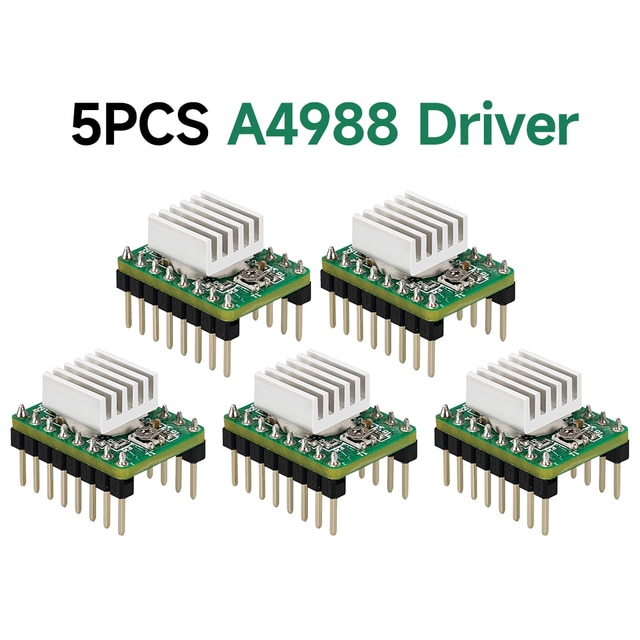

Драйвер шагового двигателя A4988, 5 шт., с радиатором для 3D-принтера SKR V1.3 1,4 GTR V1.0 RAMPS 1,4 1,6 MKS GEN V1.4

Введение в основной чип A4988

A4988-это микрошаговый драйвер DMOS с преобразователем и защитой от перегрузки по току. Ltможет работать с биполярными шаговыми двигателями в полном, половинном, 14, 1/8 и 1/16 ступенчатых режимах с выходной мощностью привода до 55 В и ± 2.A4988 включает в себя фиксированный регулятор тока времени отключения, который может работать в режимах siow или смешанного затухания. Преобразтор является ключом к простой реализации A4988. Пока импульс вводится на «шаговый» вход, двигатель может приводиться в движение для генерации микрошагов. Нет необходимости в таблицах последовательности фаз, высокочастотных линиях управления или сложном встроенном программировании. Интерфейс A4988 очень подходит для сложных микропроцессоров, недоступных или перегруженных приложений.

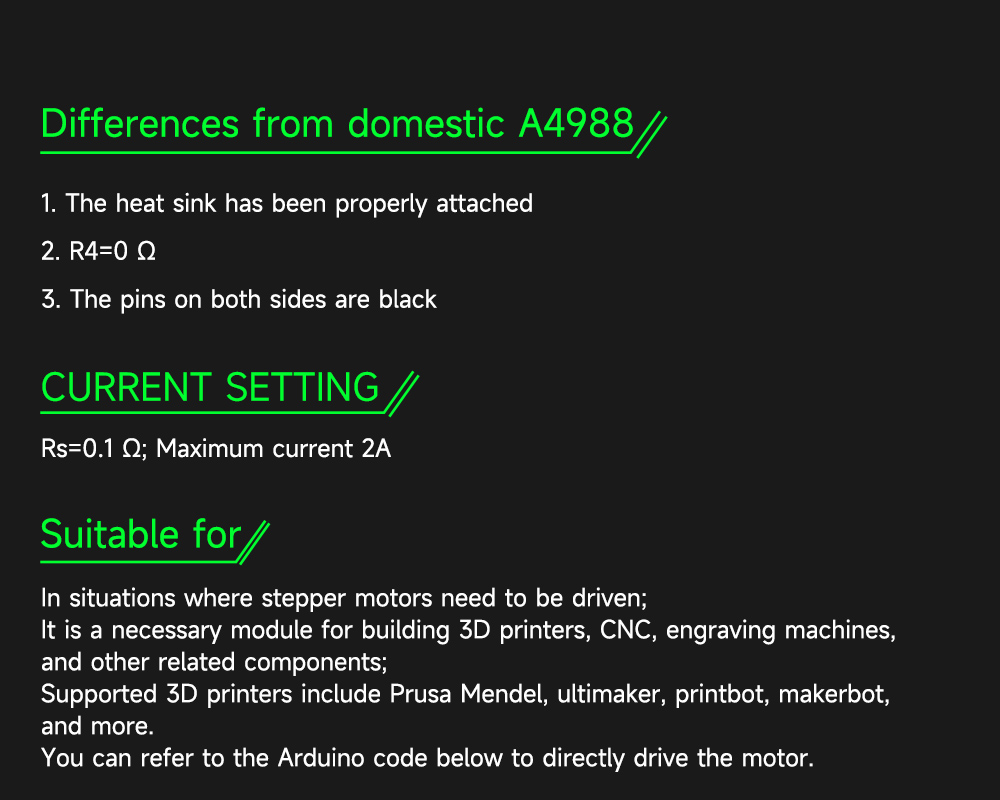

Отличия от отечественного A4988

1. Радиатор был правильно прикреплен.
2. R4 = 0 Q
3. булавки с обеих сторон черные.

ТЕКУЩАЯ УСТАНОВКА: Rs = 0,1Q
Максимальный ток 2А

Подходит для

В ситуациях, когда необходимо управлять шаговыми двигателями;
Это необходимый модуль для построения 3D принтеров, ЧПУ, гравировальных станков и других сопутствующих компонентов;
Поддерживаемые 3D-принтеры включают Prusa MendeL, Ultimaker, printbot, Makerbot и другие.

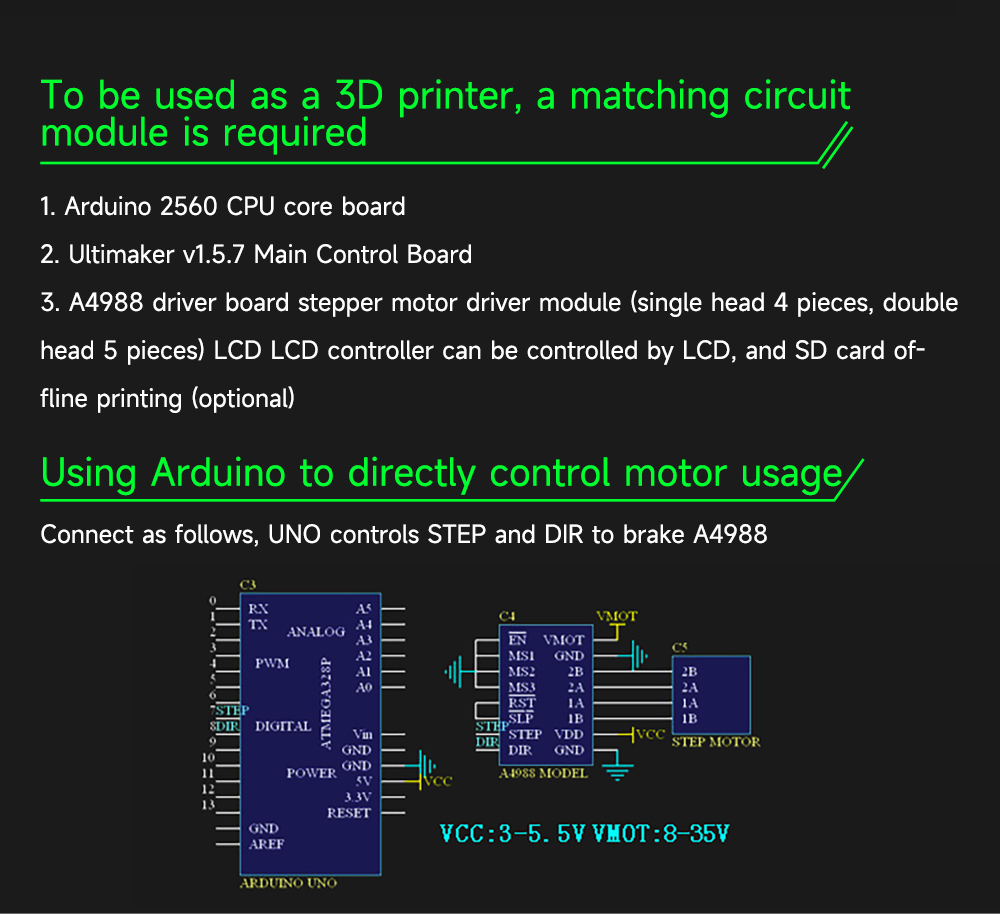

Вы можете обратиться к коду Arduino ниже, чтобы напрямую управлять двигателем.

Особенности A4988

1. Подходит для привода шаговых двигателей ниже 8 В-~ 35 В 2 А
2. Есть только простой интерфейс шагового и направленного управления.
3. Пять различных шаговых режимов: полный, половинный, 1/4,1/8 и 1/16.
4. Регулируемый потенциометр может регулировать максимальный выходной ток для достижения более высокой скорости шага.
5. Автоматическое обнаружение/Выбор режима спада тока.
6. Схема отключения при перегреве, блокировка пониженного напряжения. Защита от перекрестного тока.
7. Защита от короткого замыкания на землю и защита от короткого замыкания нагрузки.
