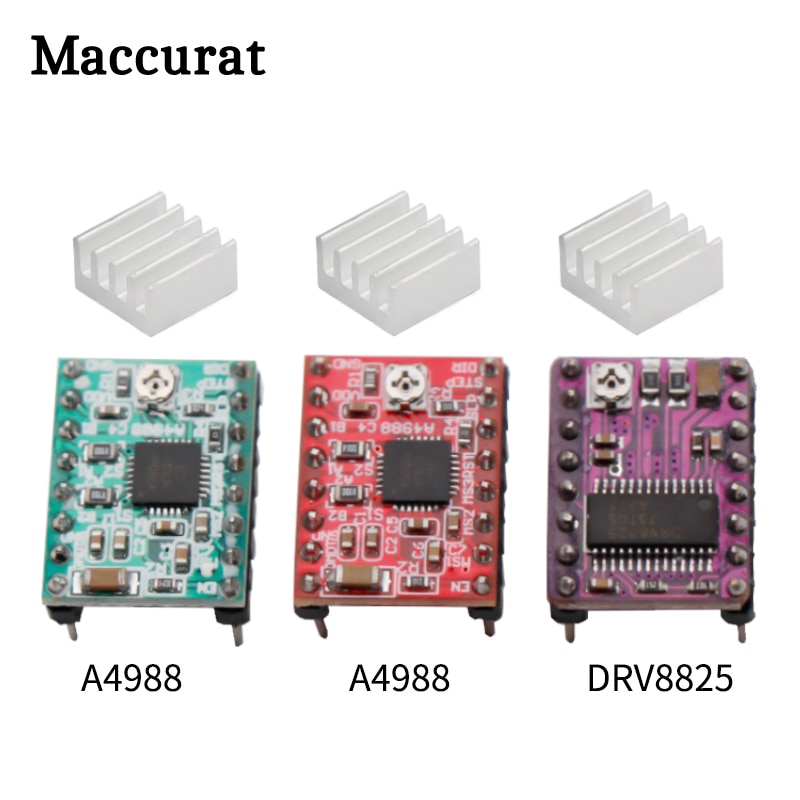

Драйвер шагового двигателя A4988 DRV8825 с радиатором

Код товара: A1005001374747956

Кешбек: 15%

Магазин: АлиКэшбэк20

Пройдите простую регистрацию, чтобы делать покупки выгодно.

Посылка

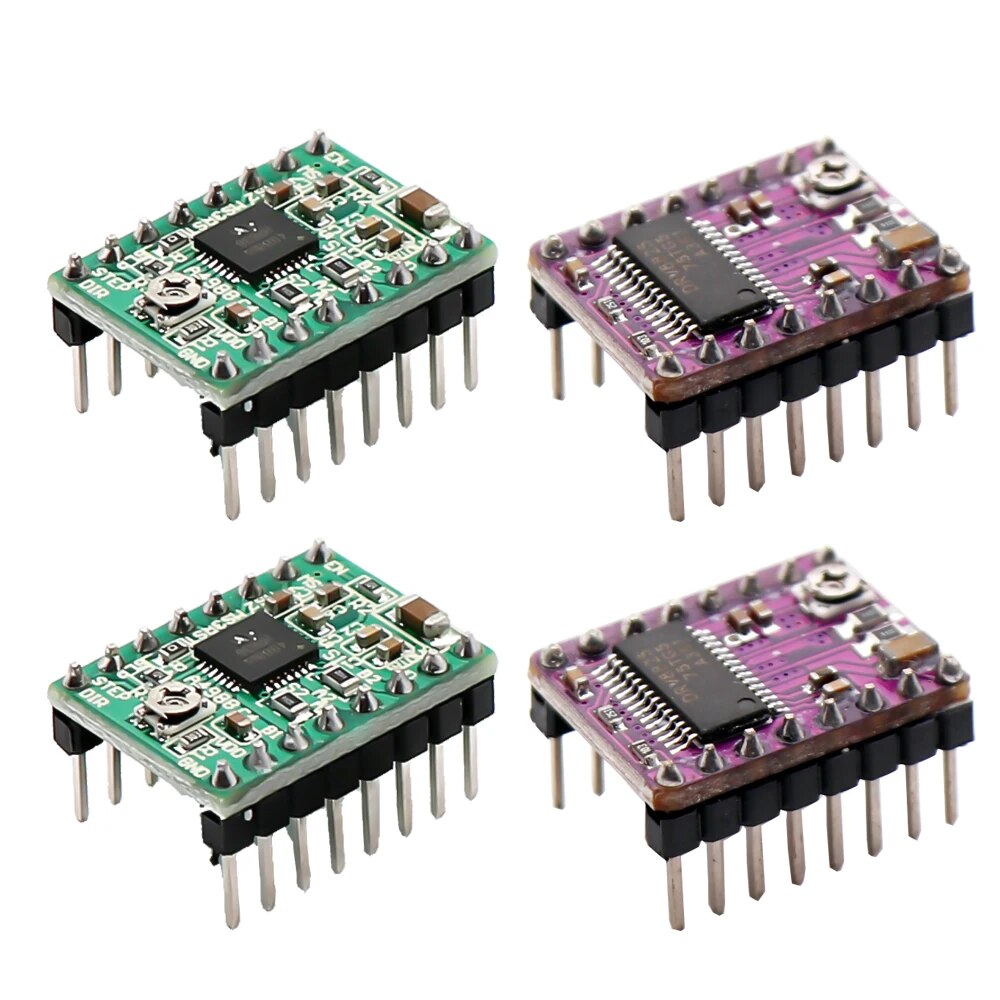

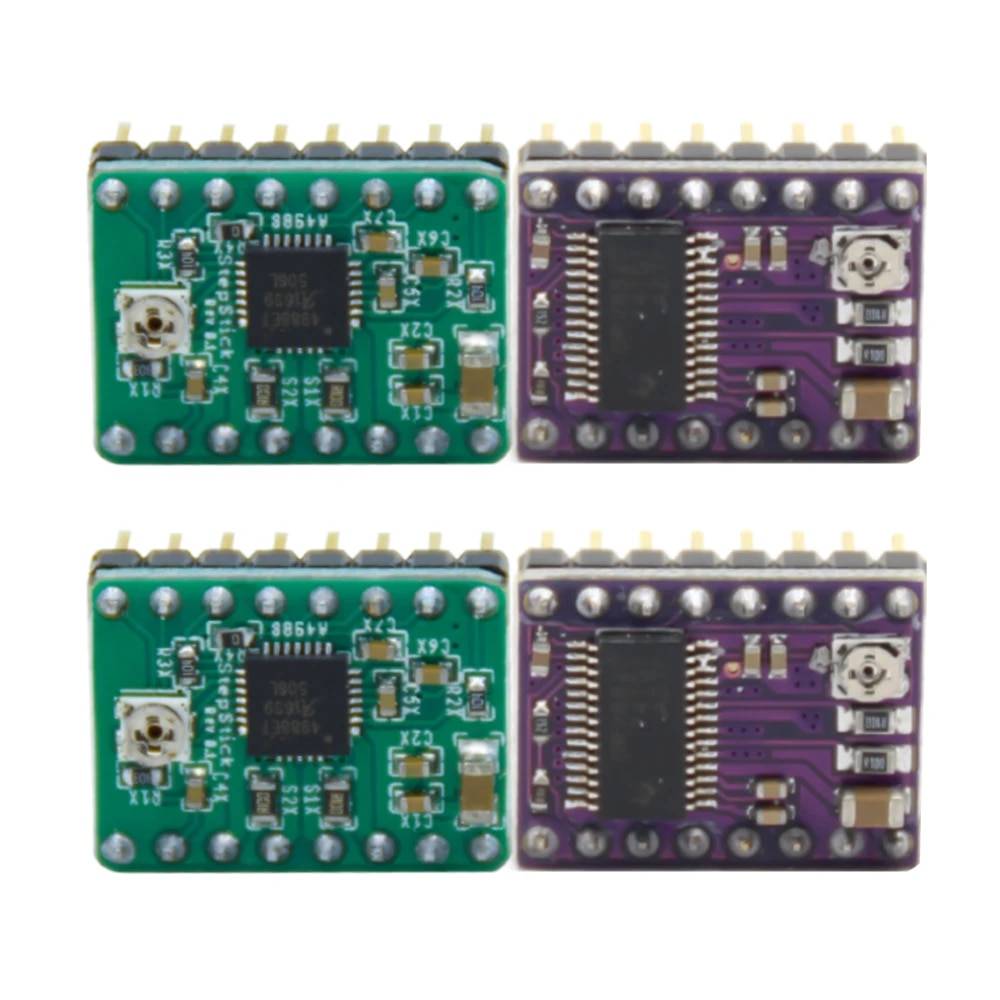

Драйвер шагового двигателя A4988/DRV8825, 1 шт.

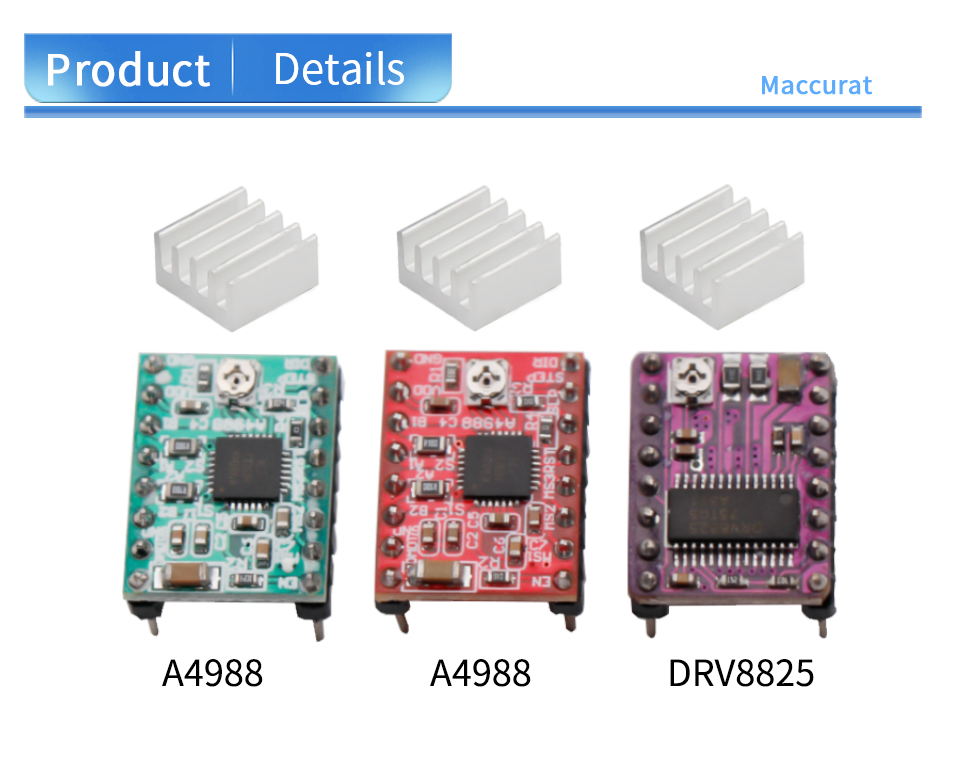

Радиатор 1 шт.

Drv8825

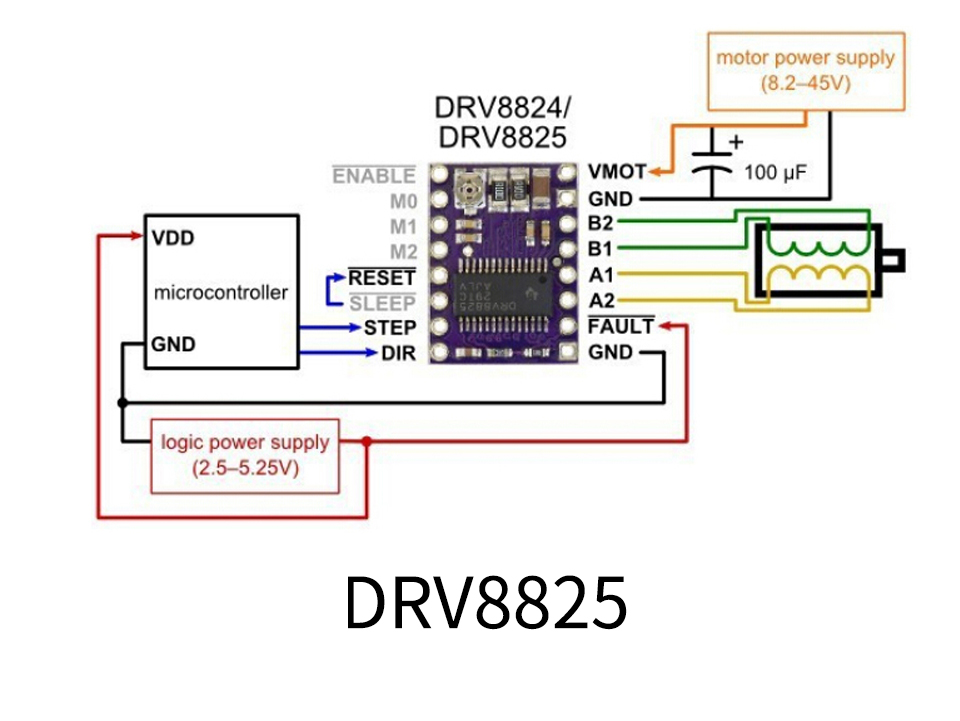

Держатель шагового двигателя DRV8825 представляет собой коммутационную плату для микрошагового биполярного шагового двигателя TI DRV8825.

Модуль имеет распиновку и интерфейс, которые почти идентичны носителям шагового двигателя A4988, поэтому его можно использовать в качестве более производительной замены этих плат во многих приложениях.

DRV8825 оснащен регулируемым ограничением тока, защитой от перегрузки по току и перегрева, а также шестью микрошаговыми разрешениями (до 1/32 шагов). Он работает от 8,2 до 45 В и может обеспечивать до 1,5 а на фазу без радиатора или принудительного потока воздуха (рассчитано на 2,2 а на катушку с достаточным дополнительным охлаждением).


Особенности:

Простой интерфейс управления шагом и направлением
Шесть различных шагов разрешения: полный шаг, полушаг, 1/4 шаг, 1/8 шаг, 1/16 шаг и 1/32 шаг
Может напрямую подключаться к системам 3,3 В и 5 В
Тепловое отключение при перегреве, отключение по току и блокировка под напряжением
Защита от короткого замыкания и короткой нагрузки
4-слойная медная печатная плата 2 унции для улучшенного отвода тепла
Открытая паяльная заземляющая площадка под IC драйвера в нижней части печатной платы
Размер модуля, распиновка и интерфейс совпадают с размерами наших носителей шагового двигателя A4988 по большинству аспектов (более подробную информацию см. В нижней части этой страницы)
Регулируемый контроль тока позволяет вам установить максимальный выходной ток с помощью потенциометра, что позволяет использовать напряжение выше номинального напряжения шагового двигателя для достижения более высоких шагов
Интеллектуальный контроль измельчения, который автоматически выбирает правильный режим затухания тока (быстрое затухание или медленное затухание)
Максимальное напряжение питания 45 в
Встроенный регулятор (внешний логический источник напряжения не требуется)

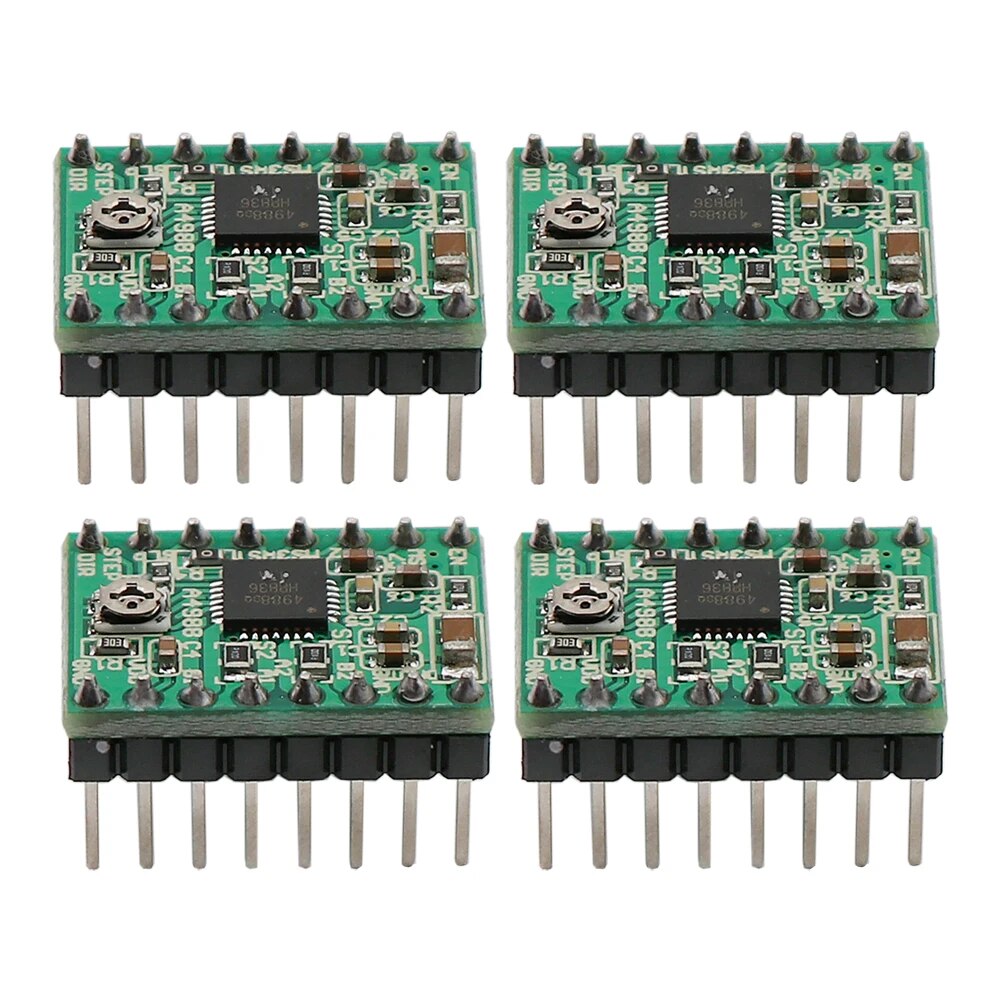

A4988

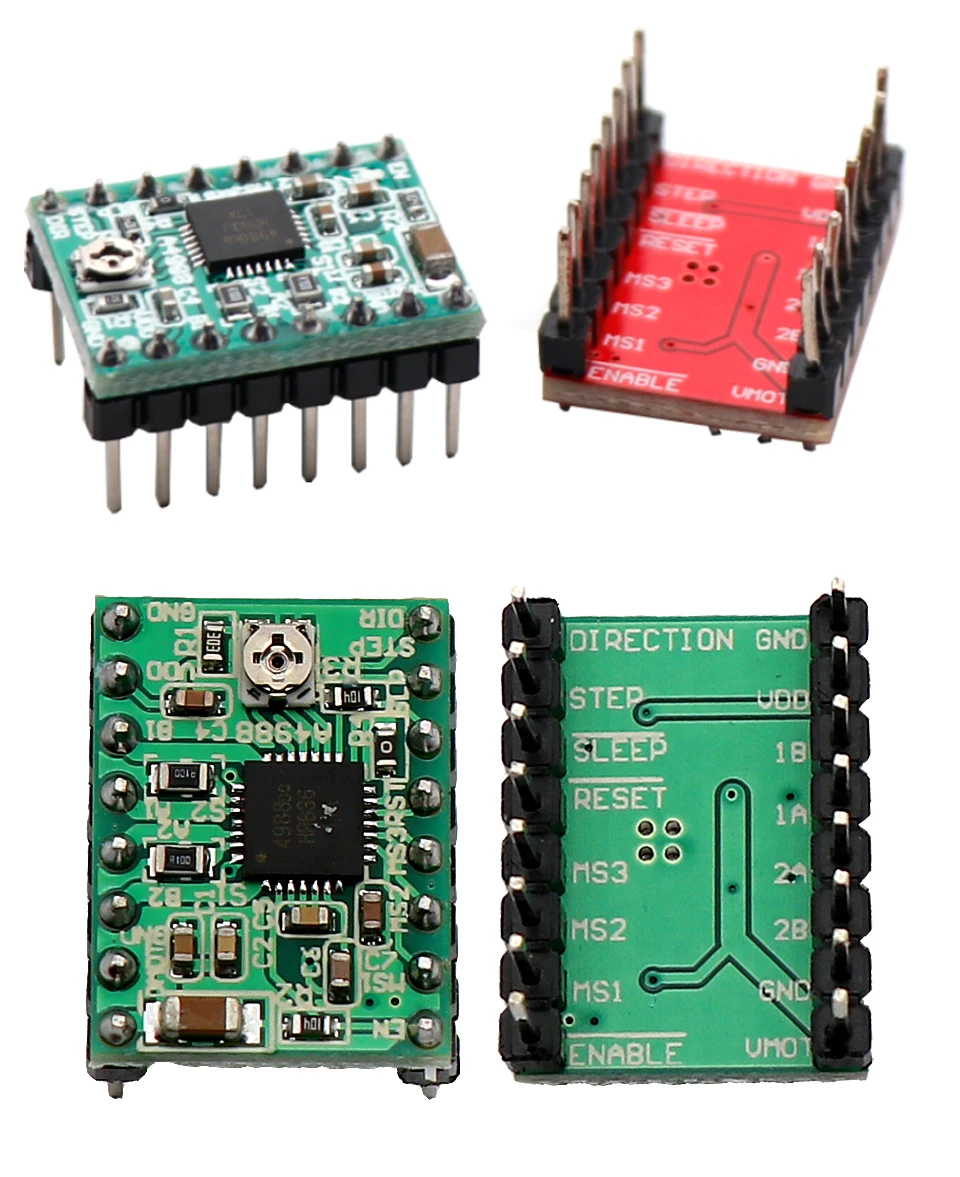

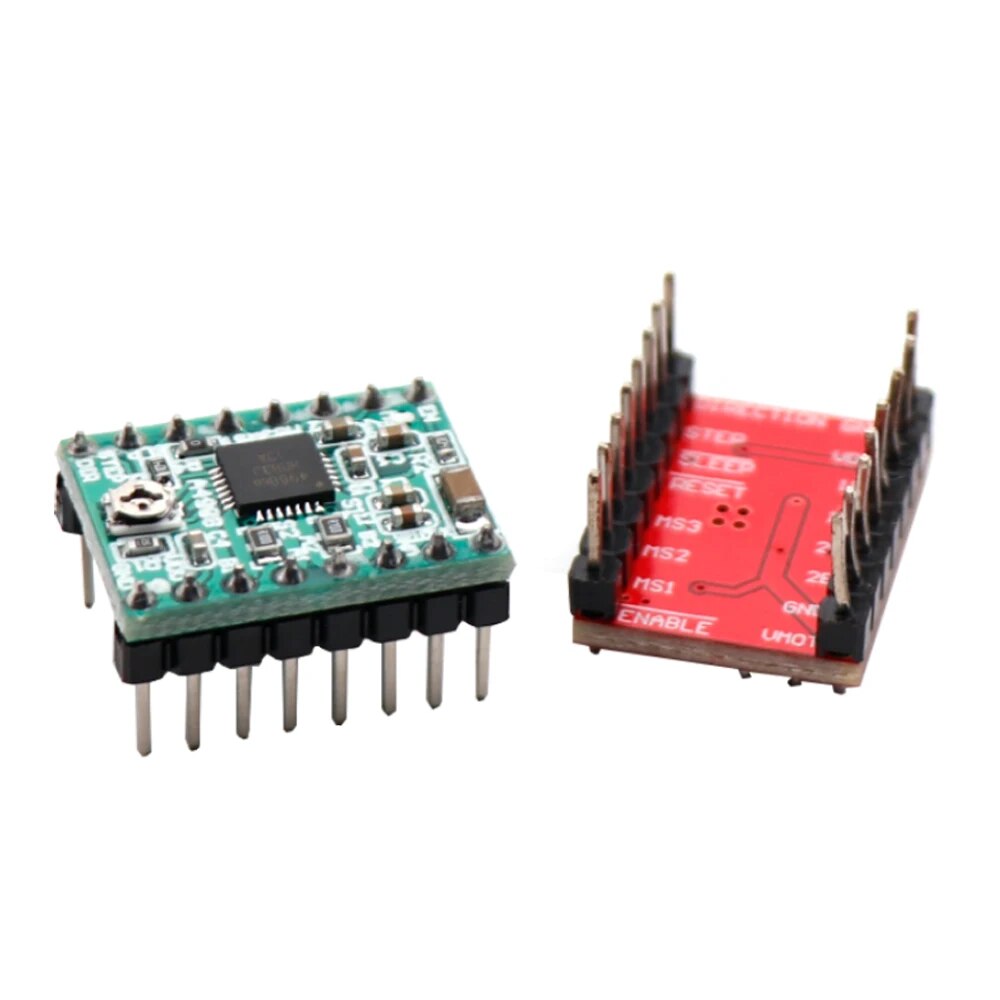

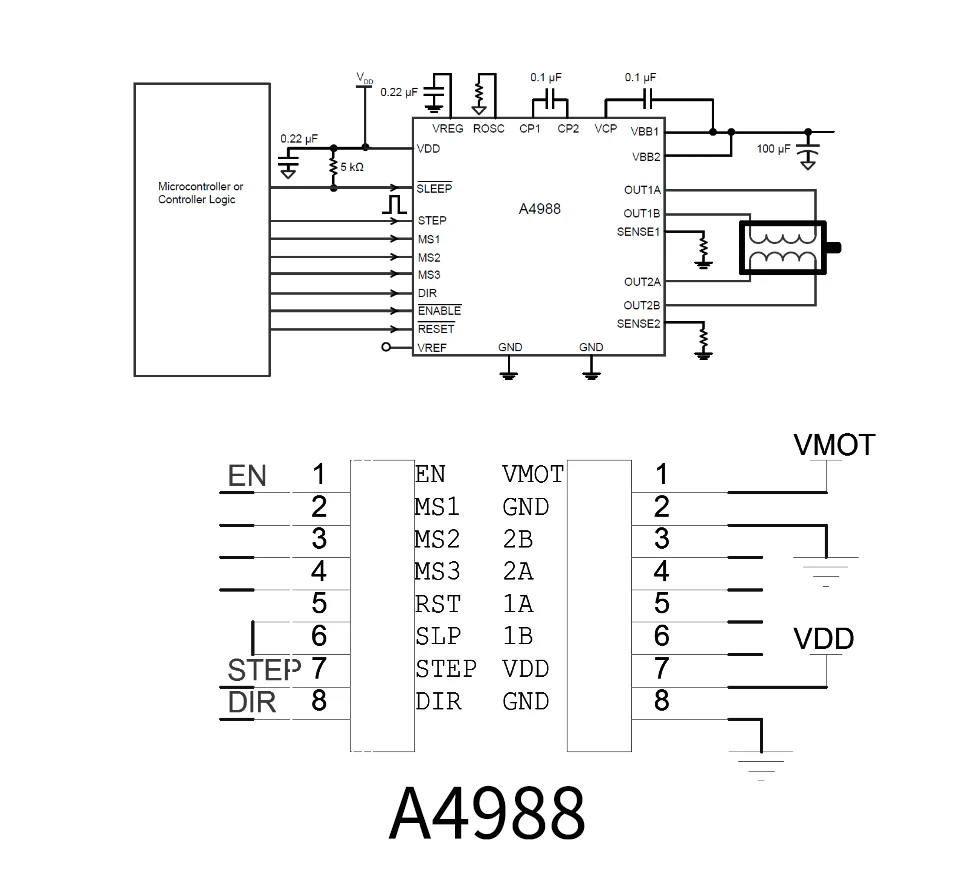

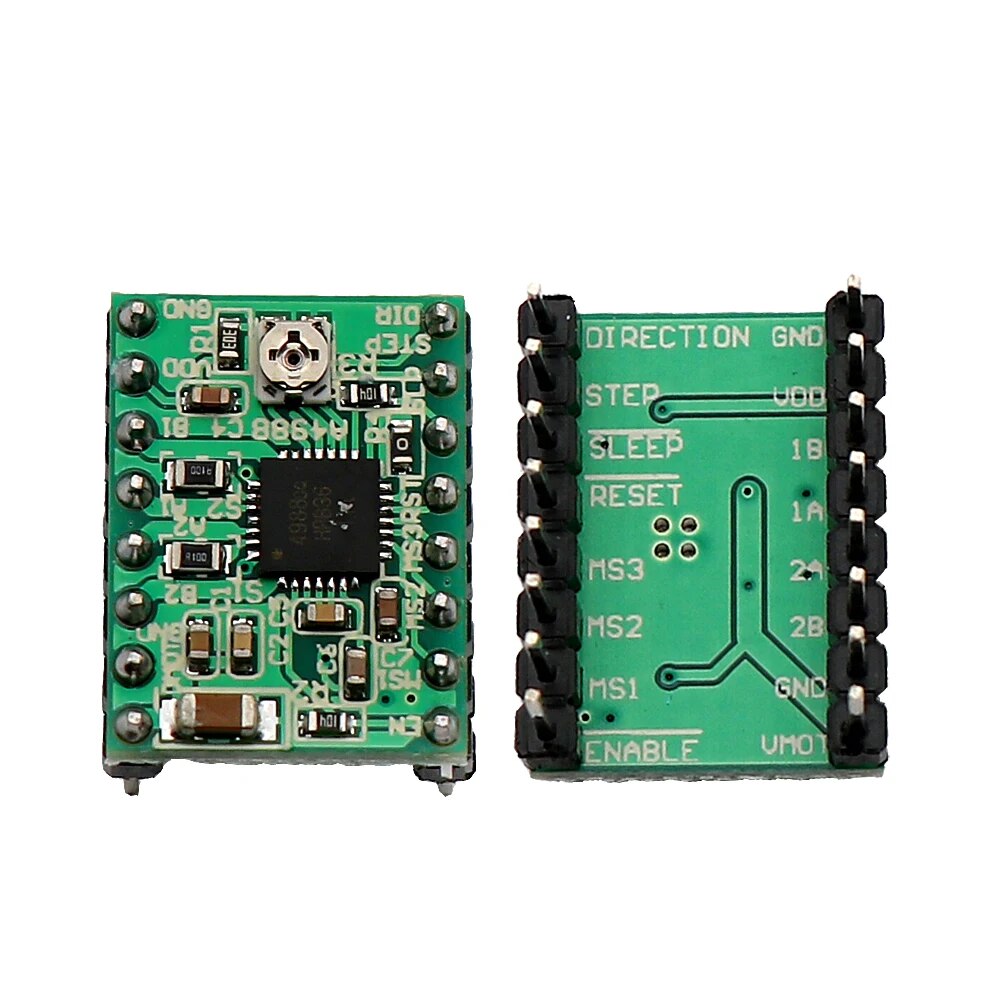

Этот продукт представляет собой коммутационную плату для микрошагового драйвера Allegro A4988 DMOS с переводчиком и защитой от перегрузки по току; Пожалуйста, внимательно прочтите техническое описание A4988 перед использованием этого продукта. Этот драйвер шагового двигателя позволяет вам управлять биполярными шаговыми двигателями в режимах полного, полушагового, четвертого, восьмого и шестнадцатого шагов, С выходной мощностью привода до 35 В и 2 А.

Переводчик является ключом к легкой реализации A4988. Просто введите один импульс на ступенчатый вход, управляет двигателем одним микрошагом. Нет фазы таблицы последовательности, высокочастотных линий управления или сложных интерфейсов для программирования. Интерфейс A4988 идеально подходит для приложений, где сложный микропроцессор недоступен или перегружен.



Особенность:

Простой интерфейс управления шагом и направлением
Пять различных разрешений шагов: полный шаг, полушаг, четверть шага, восьмой шаг и шестнадцатый шаг
Регулируемый контроль тока позволяет вам установить максимальный выходной ток с помощью потенциометра, что позволяет использовать напряжение выше номинального шагового двигателя;
Напряжение для достижения более высоких шагов
Совместимый логический блок 3,3 и 5 В
Интеллектуальный контроль измельчения, который автоматически выбирает правильный режим затухания тока (быстрое затухание или медленное затухание)
Тепловое отключение при перегреве, блокировка под напряжением и защита от перекрестного тока
Защита от короткого заземления и короткой нагрузки.
