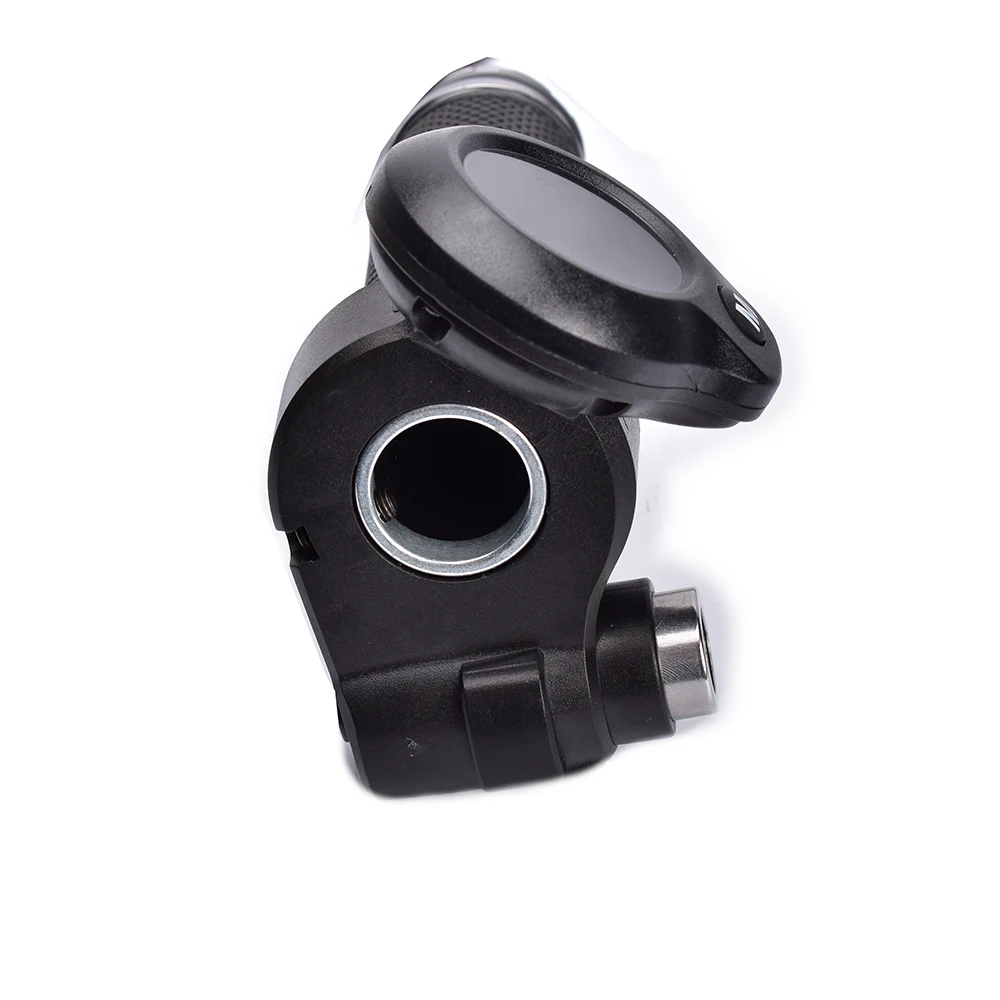

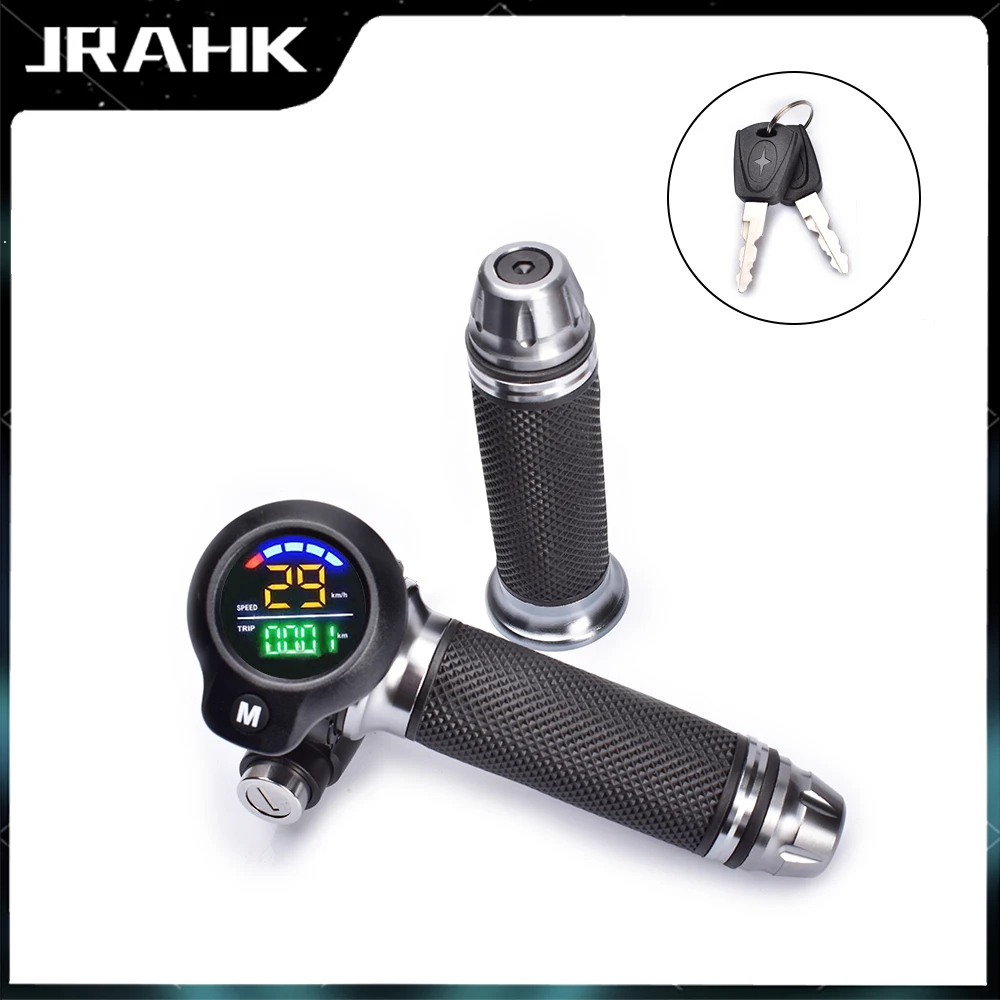

Дроссельная заслонка JRAHK для электросамоката, электросамоката, цифровой монитор, 48 В

Описание товара

• [Напряжение]: 24 В/36 В/48 В/60 в/72 в; По умолчанию 48 в

• [Длина линии]: 1,8 м

• [Вес]: 472 г

• [Модели]: электрические скутеры, велосипеды, мотоциклы, трехколесные велосипеды и т. Д.

Примечание: Датчик Холла должен быть подключен, чтобы соответствовать скорости.

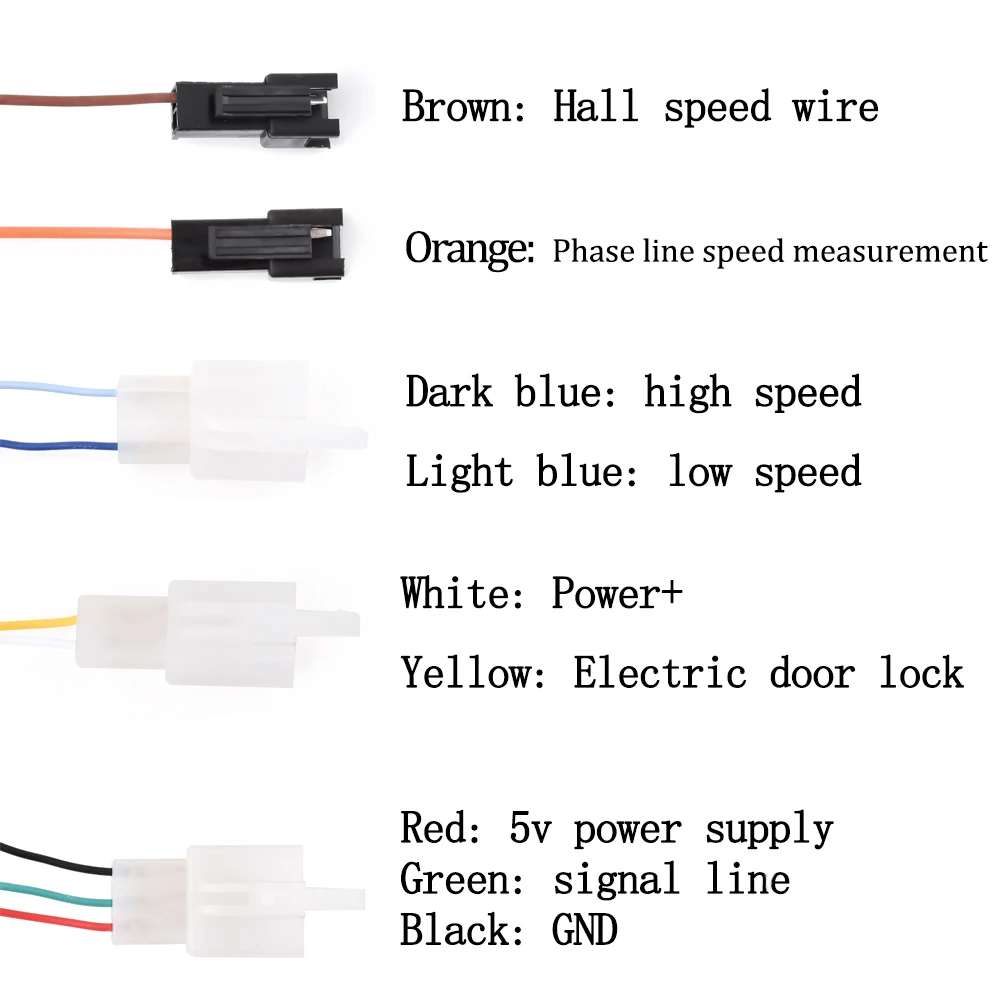

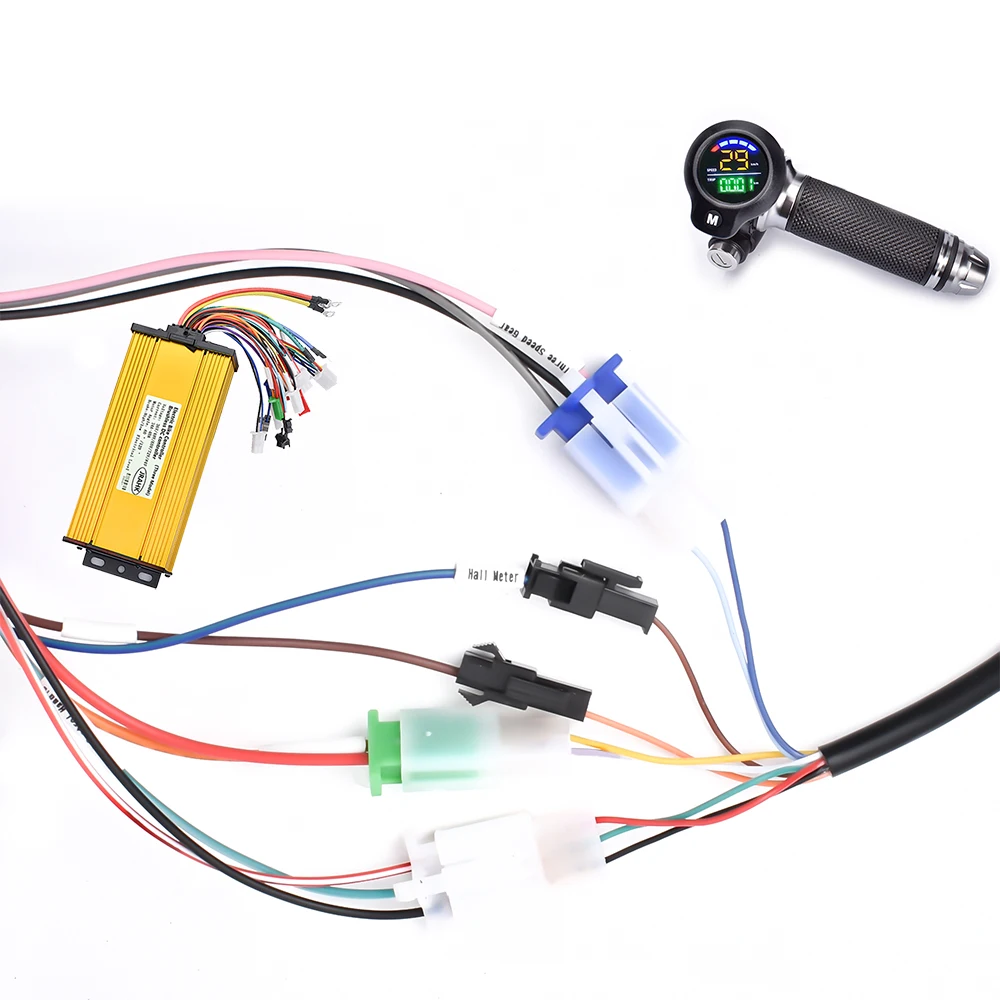

Описание линии

• Коричневый: провод скорости Холла

• Темно-синий: высокая скорость

• Светильник-синий: низкая скорость

• Белый: мощность +

• Желтый: Электрический дверной замок

• Красный: 5 в источник питания

• Зеленый: сигнальная линия

• Черный: GND

• Оранжевый: измерение скорости линии фазы

Советы:

Необходимо подключить только один из датчиков скорости Холла и скорости фазовой линии.

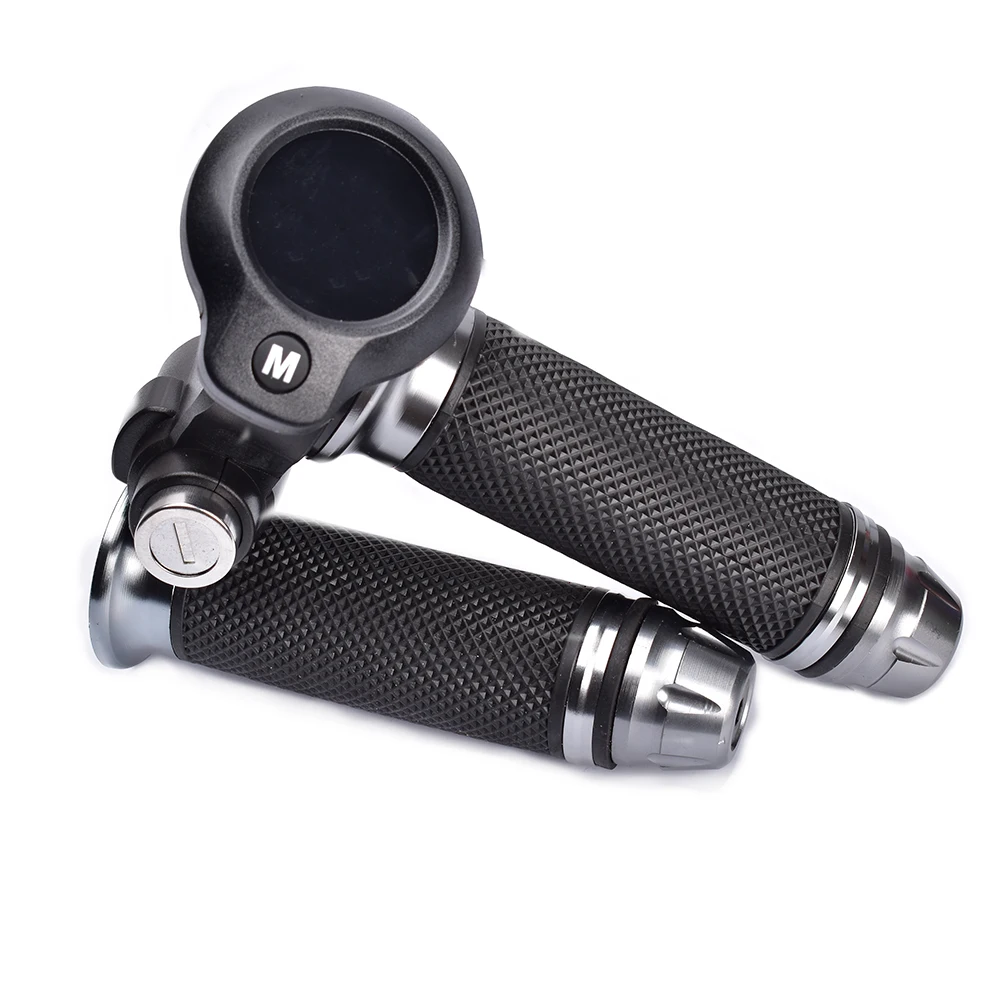

Метод работы дроссельной заслонки LCD "M"

1. Нажмите и удерживайте кнопку «M», чтобы включить питание, и подождите, пока появится P00, чтобы отпустить питание.

2. Нажмите «M», чтобы переключить настройки, главное меню: P00-P09.

3. После выбора соответствующей опции нажмите и удерживайте кнопку, чтобы перейти к следующему шагу. (Например: Нажмите и удерживайте кнопку P00, чтобы выбрать напряжение: Нажмите кнопку M, чтобы выбрать напряжение, затем нажмите кнопку M, чтобы выбрать, перезагрузите дроссельную заслонку LCD для использования.

Параметр "M"

P00. Выбор напряжения: 24 В/36 В/48 В/60 в/72 в; По умолчанию 48 в

P01. Измерение скорости фазы; Например: фактическая скорость составляет 30, прибор отображает 25, и P01 может быть увеличен.

P02. Коррекция Пробега

P03. 1. Измерение скорости линии фазы, 2. Измерение скорости зала.

P04. Размер двигателя может быть использован для регулировки измерения скорости зала.

P05. Магнитный Тахометр

P06. Коррекция напряжения батареи

P07. 1-я передача, 2-я передача, 3-я передача. По умолчанию 0 передач

P08. Чтобы очистить общий пробег, вам нужно нажать его 10 раз подряд.

P09. 1. Km.2.mil es. По умолчанию km

Совет: если скорость не правильная, вы можете настроить P4 и P5.
