Двойной-Q M.2 (NGFF) ключ B к адаптеру USB3.0 плата MH2U V7, без корпуса для 5GNR M.2 Quectel RM500Q Sierra EM9191 Fiboco

Описание

Версия V7 без чехла, некоторые клиенты хотят сделать его своими руками, положить его в свой собственный корпус,

Включает;

M.2 к UBS3.0 V7 только плата,

Кабель MHF4-sma 4x15 см.

Кабель USB3.0 40 см,

4x винт для крепления платы,

1 винт с винтом и винтом модема.

1x силиконовая термальная прокладка

Новая особенность:

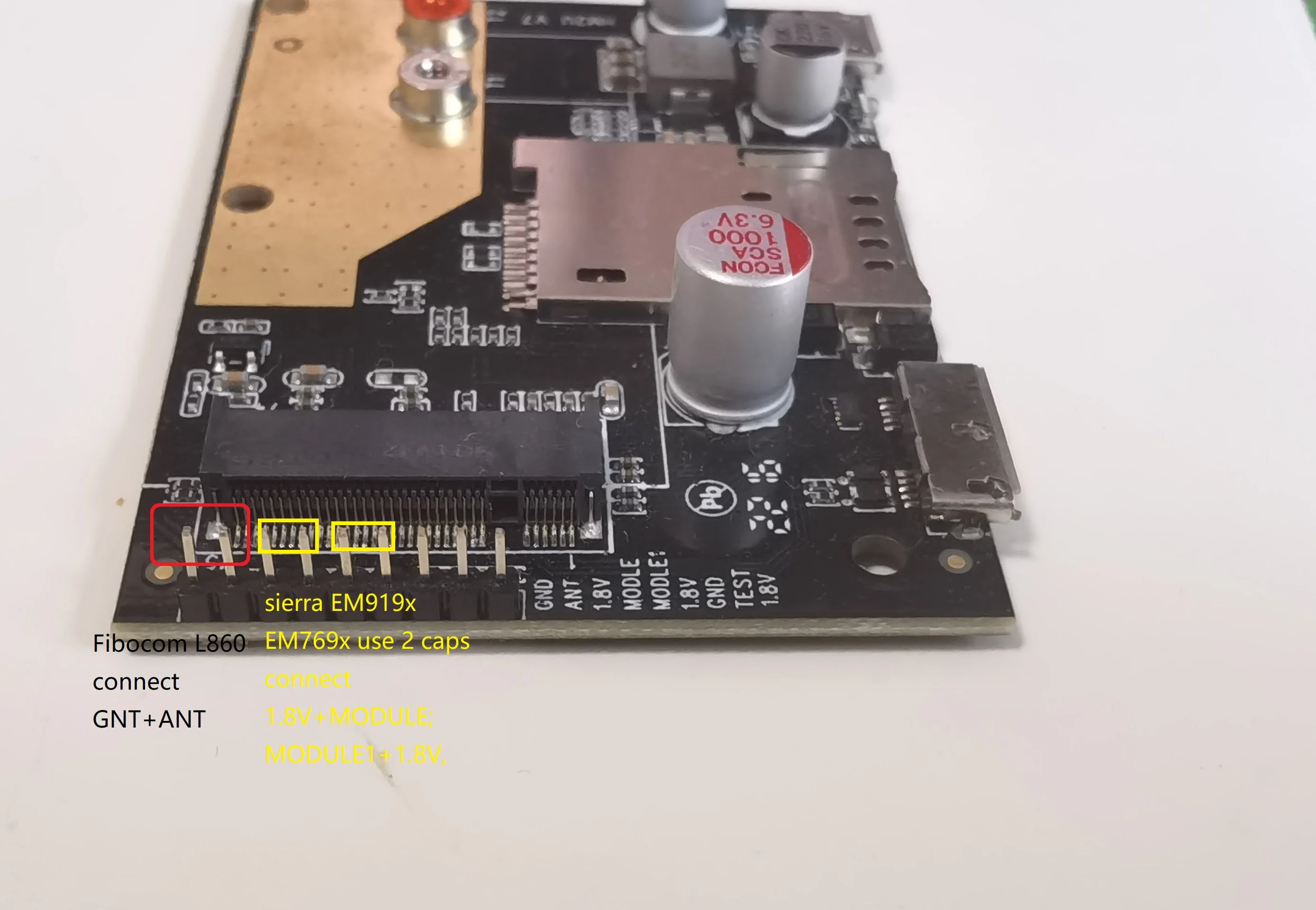

А, добавьте новый PIN для поддержки Sierra wireless EM9190 EM9191 EM7690.

B, добавьте новый штырь (PIN68) для поддержки управления антенной Fibocom L860, для поддержки режима антенны 4x4.

C, 2 шаг электрической мощности на Выход сторона (вход 16V 220μF, Выход 16V 220μF + 6,3 V 1000μF)

D, регулировать выходную до 3,8 V. Предотвращает падение напряжения при высокой передаче данных.

E, регулировка входного сигнала AUX (5 В)

F, процесс погружения золота на печатной плате, может проводить 5G тепло модема к печатной плате

Я делаю пробную проверку с Quectel RM500U ipref3, могу получить 1,22 Гбит/с пропускную способность загрузки. И скорость загрузки 630 Мбит/с. (См. Изображение)

Это 5G версия nr, поддержка новых 5G M.2 Размер (длина 52 мм) и LTE-A модема длиной 42 мм, e

Адаптер USB3 для NGFF M.2 Key B-это полезное устройство для подключения 4G LTE M.2 (длина 42 мм) & 5GNR NGFF M.2 (52 мм длина модемной карты (5GNR M.2 Модем Quectel RM500Q RM510Q simcom 8200 sierra wireless EM919x EM7690 и 4G M.2 Sierra Wireless EM серии как EM7565, EM7455, EM73xx и Quectel EM06 EM20G EM12G ) Fibocom L860 L850 позади ПК или маршрутизатора через usb-порт.

Основная особенность:
* Полный USB зарядное устройство, USB 3,0 скорость передачи данных (4,8 Гбит/с).
* Sim-карта (2FF полный размер) ESD защита.

В адаптере используется полноразмерная sim-карта. 4 x MHF4 для SMA female bulkhead (1,13 кабелей) 15 см pigtails (для подключения модема M.2 к антеннам) включены.

Штекер USB 3,0 A к разъему Micro-B обеспечивает прочное и прочное соединение с корпусом. Кабель питания данных длиной 40 см.

Корпус также оснащен дополнительным портом питания Micro USB для приложений, где требуется дополнительная (двойная) мощность.

Вход Aux DC5V вход и 3,8 V 3A выход для M.2 устройства, использовать промышленностьРегулятор напряжения и емкость обеспечивают стабильную работу модема 5GNR и 4G LTE.

ВМеталлический Чехол хорошо подходит для теплового излучения.

Доставка из Китая с Почта Китая отслеживаемой посылкой
