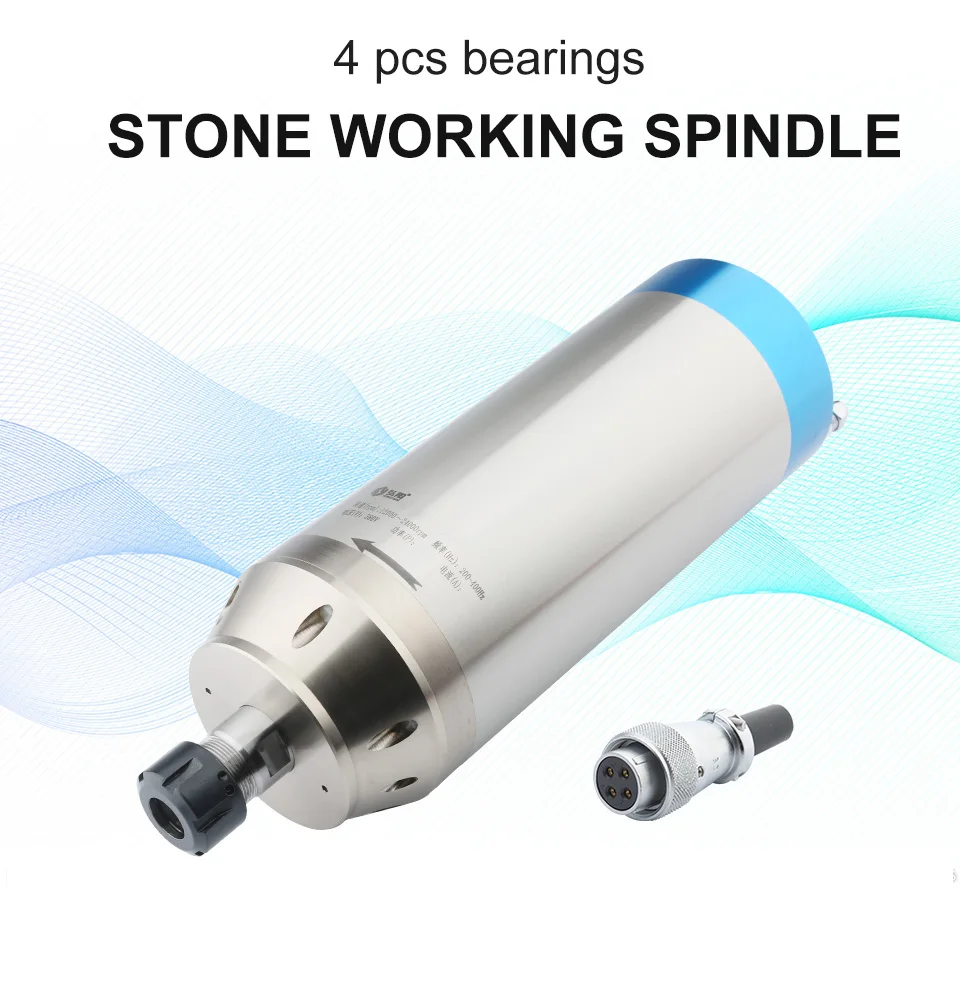

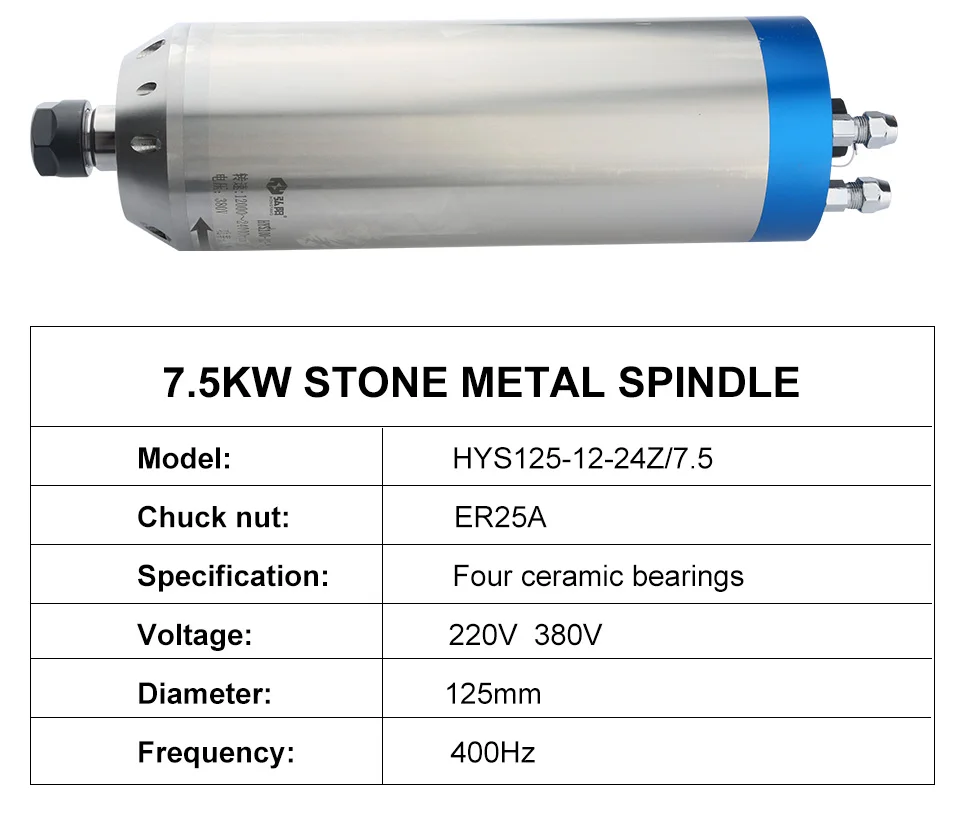

Электродвигатель шпинделя с водяным охлаждением 220 кВт с ЧПУ

Размер: 125 мм (диаметр среднего корпуса: 125 мм)

Режим регулирования скорости: изменение скорости шпинделя через трехфазный выходной инвертор и регулировка частоты инвертора.

Метод охлаждения: водяное охлаждение

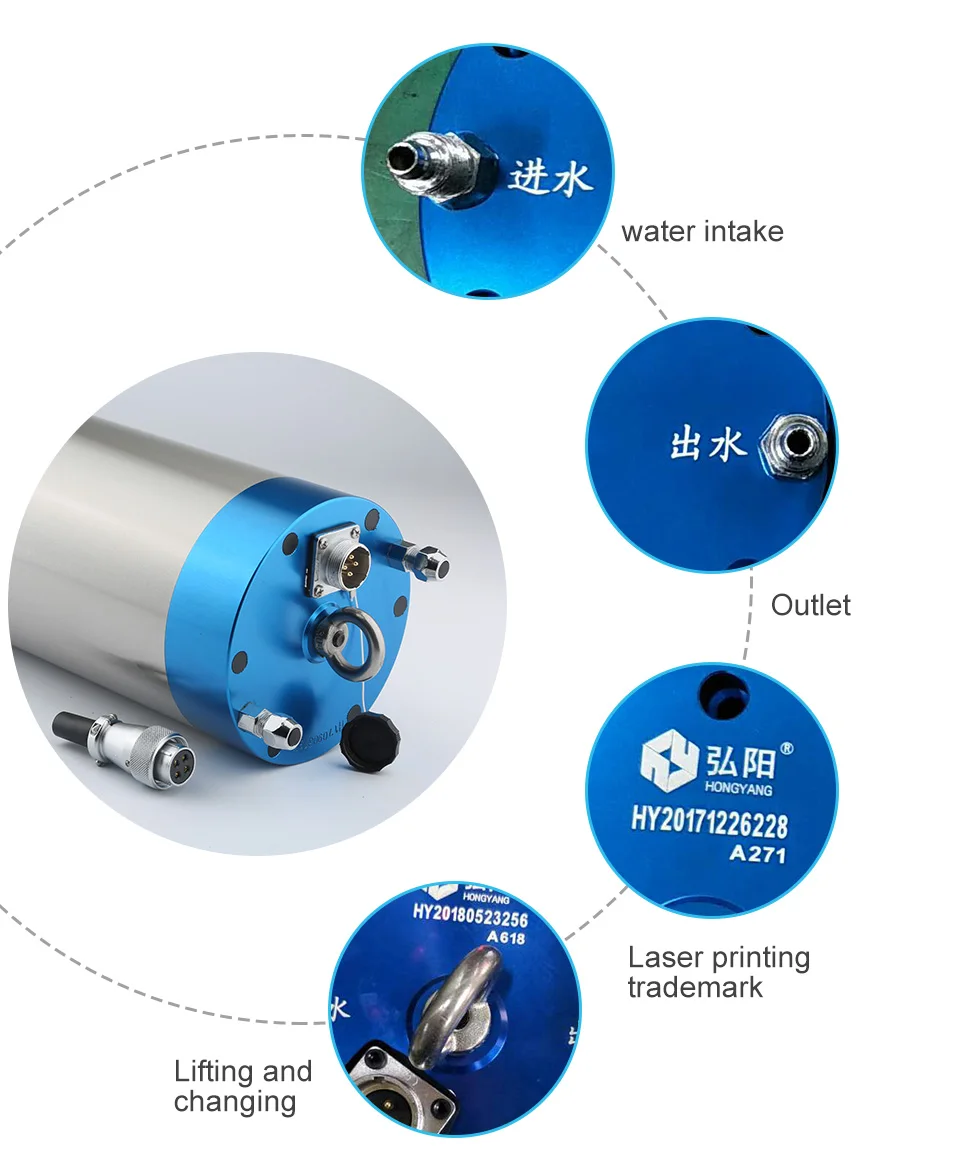

Интерфейс питания: дополнительный YX20-4 контактный водонепроницаемый авиационный разъем. Авиационные вилки с маркировкой «1», «2», «3», «4», «1», «2», «3» подключены к инвертору (U, V, W), и 4 подключены к инвертеру land.

Мощность: 7,5 кВт

Напряжение: 220 В 380 В

Частота: 400 Гц

Скорость: 24000 об/мин

Прыгать закрыть: менее 0,01 мм

Диаметр (мм): 125

4 шт. керамические шариковые подшипники (Полностью герметичные Угловые контактные подшипники)

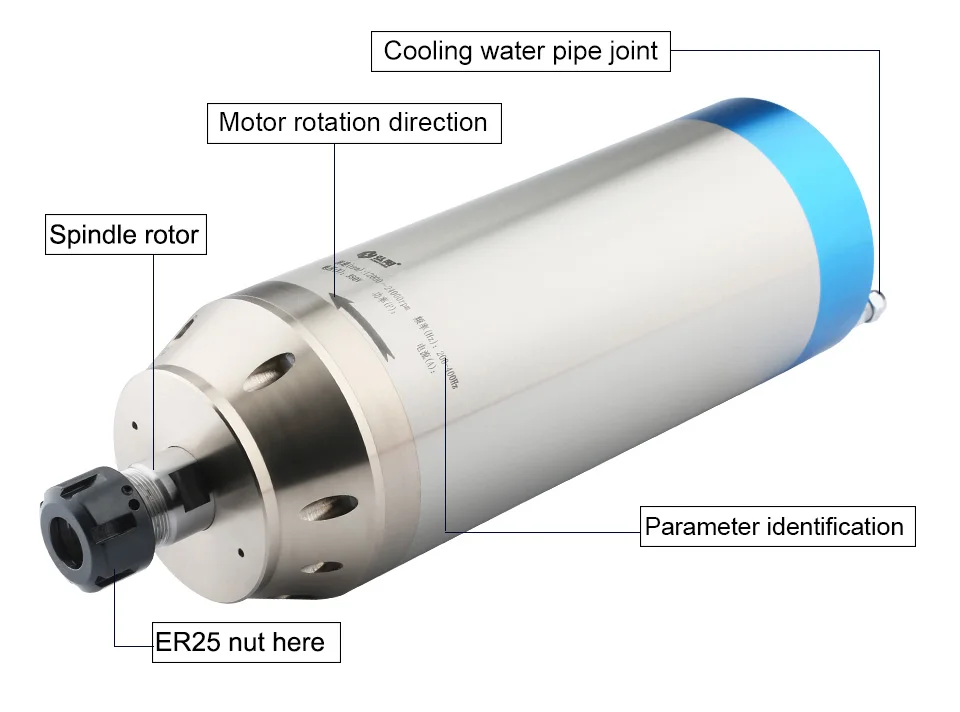

Патрон: ER25

Смазка для смазки

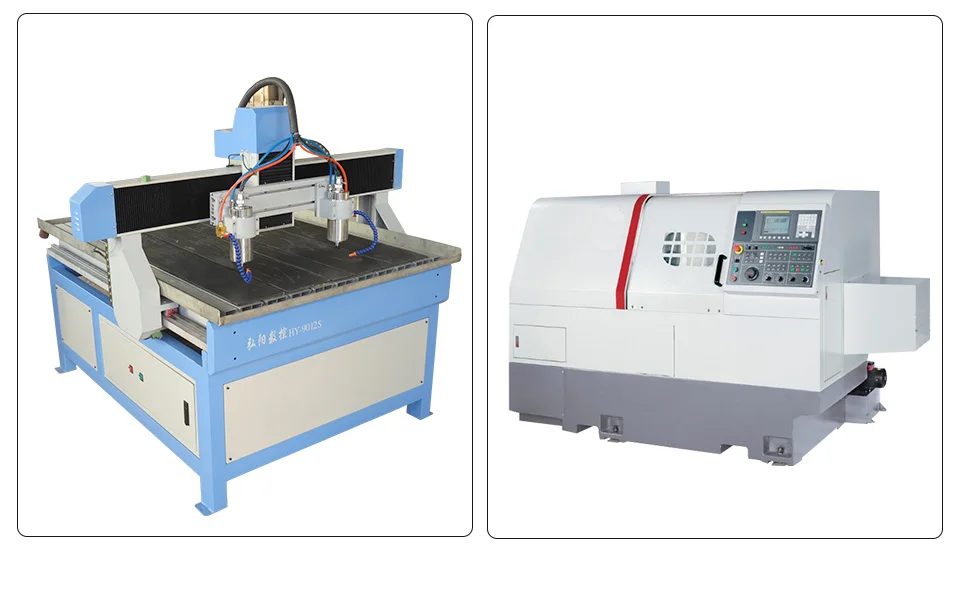

Основное применение: гравировка для дерева, бамбука, обычной печатной платы, ПВХ, ПММА, plas-tic,duotone платы (ABS) и т. Д. Неметалла, также может гравировать на золото, sil-ver, медь, алюминий, Pb и т. Д. Мягкая металлическая поверхность.

Температура рабочей среды шпинделя обычно составляет-10 ~ 40.

● Перед установкой первого электрического шпинделя для вращения головки шпинделя вручную, вы должны чувствовать гибкость и отсутствие блокировки.

P4 Полностью герметичные Угловые керамические подшипники могут продлить срок службы шпинделя.

Чем длиннее длина, тем больше крутящий момент и чем больше мощность.

Тщательная сборка делает шпиндель более точным.

Точность определения его местонахождения составляет 0,01 мм, коаксиальный кабель меньше, чем 0,0025 мм

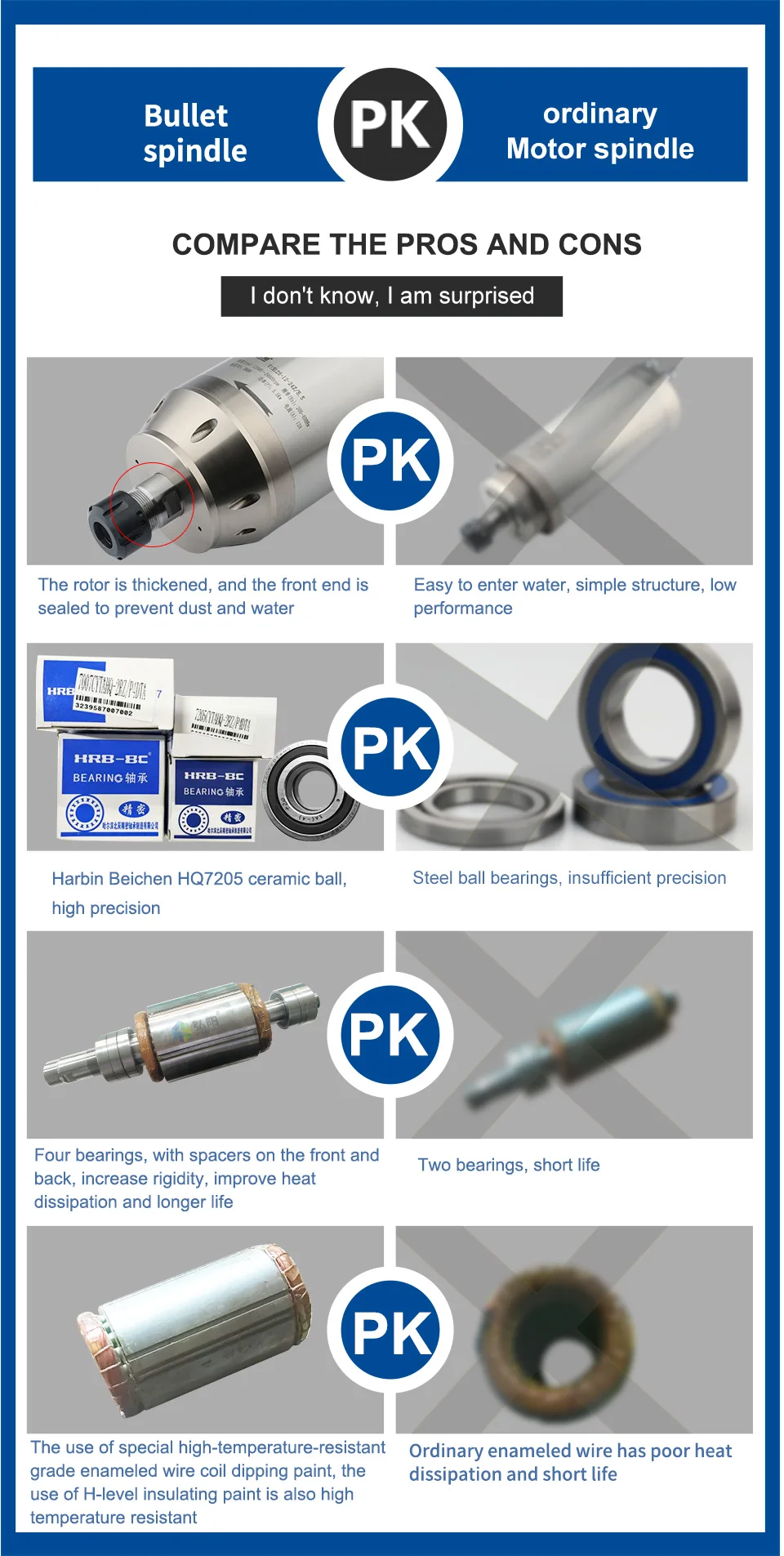

1. Наш главный вал использует 4 подшипника.

2. Подшипник устойчив к высокой температуре и низкой температуре

3. Шариковый подшипник имеет низкое трение, низкий уровень шума и длительный срок службы.

В передней части главного вала есть 4 лабиринтных уплотнения, которые могут предотвратить утечку смазочного масла подшипника и попадание вредных загрязняющих веществ (пыли, влаги, коррозионного газа) И подшипниковые уплотнения при высокоскоростных условиях.

Разница между каменными и деревообрабатывающими шпинделями

Шпиндель обычно делится на высокую мощность и низкую мощность.

1. Низкая мощность обычно ниже 3 кВт, который характеризуется низким уровнем шума, высокой скоростью и высотой, и подходит для обработки особенно тонких заготовок, таких как уплотнения, именные таблички, значки и подарки.

2. Высокая мощность в основном используется для резки и гравировки высокой мощности, которая характеризуется высокой мощностью и сильной режущей способностью. Его можно использовать для изготовления значков, именных табличек, уплотнений и т. д., особенно подходит для резки пространства и трехмерных символов.

3. Если вы выбираете низкую мощность из-за плохой инвестиционной способности при покупке, вы часто можете выгравировать только небольшой значок, его способность обработки не высока, И это занимает много времени, чтобы продавать товары, поэтому он находится в невыгодном положении в соревнованиях со сверстниками. Трудно получить сиденье. Поэтому друзья должны быть полностью готовы перед покупкой гравировки.

4. Если вы все еще немного запутались в выборе шпинделя, я могу привести пример: Если ваш материал платы МДФ, вы должны выбрать высокомощный шпиндель. Если это деревянные акриловые и другие рекламные доски, можно использовать низкомощный шпиндель. Резной Камень, надгробный мрамор и другие материалы обычно используют высокомощные шпиндели.

● Когда шпиндель хранится и транспортируется, состояние подшипника внутри высокоскоростной смазки изменится, и клиент должен запускать его на низкой скорости в течение 30 минут. Затем медленно увеличивается со скоростью 3000 об/мин, работает в течение 20 минут каждый раз. Шпиндель и инвертор должны работать вместе. Характеристики и параметры инвертора соответствуют параметрам шпинделя.

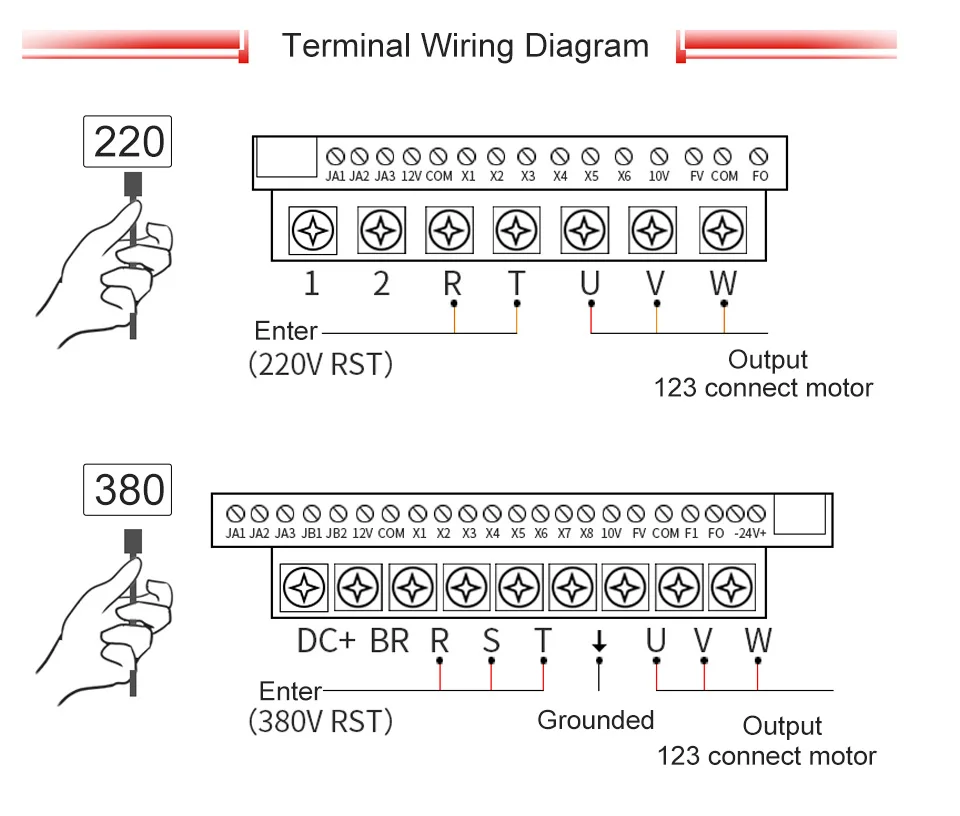

● Чтобы подключить главный вал инвертора, трехфазный шнур питания инвертора должен быть приварен к штепсельной вилке 1 (U), 2 (V), 3 (W) pin, И Заземленный штифт 4. После включения питания, наблюдайте, всегда ли ось вращения шпинделя Показывает направление. Если это несовместимо, немедленно выключите его и замените два провода трехфазного источника питания, подключенного к инвертору и шпинделю.

● Перед использованием шпинделя каждый день, он должен работать на низкой скорости в течение 15-20 минут. Зажмите резец на шпинделе, гайка патрона, патрон и резак должны быть достаточно чистыми. Хвостовик, вставленный в патрон, должен быть больше 15 мм.

● Шпиндель с водяным охлаждением должен использоваться вместе с водяным насосом. В противном случае шпиндель быстро сломается.

● Двигатель шпинделя переменного тока должен использоваться вместе с инвертором. Мощность инвертора должна быть равна или больше, чем Мощность шпинделя. Перед использованием Установите параметры инвертора, подходящие для шпинделя. В противном случае шпиндель и инвертор немедленно сломаются.

● При использовании шпинделя шум отличается от ранее, поэтому немедленно прекратите работу шпинделя. Вам нужно заменить подшипник шпинделя.

1. Различные методы охлаждения: двигатель шпинделя с водяным охлаждением использует циркуляцию воды для охлаждения тепла, генерируемого после вращения шпинделя на высокой скорости, а двигатель шпинделя использует вентилятор охлаждения для охлаждения.

2. Шум: двигатель шпинделя с водяным охлаждением в основном не шумит, но двигатель шпинделя с воздушным охлаждением очень большой.

3. Срок службы: Шпиндельный двигатель с водяным охлаждением должен обратить внимание на техническое обслуживание, часто менять воду или использовать промышленный охладитель воды, вентилятор шпинделя с воздушным охлаждением в основном дует тепло к теплоотводу ветром для достижения охлаждающего эффекта.

4. Если вам нужно использовать металл, лиственных пород, гранит, камень, вы можете выбрать металлические оправы. Металлические оправы намного лучше, чем деревянные оправы.

● Источник питания частоты шпинделя подключен к номинальному напряжению, и частота должна соответствовать техническим параметрам электрического шпинделя. Скорость вращения шпинделя может быть скорректирована для изменения частоты и изменения напряжения в пропорции.

● Не используйте шпиндель, нанесите сжатый воздух, чтобы выдуть статическую охлаждающую жидкость в трубопроводе. Для предотвращения ржавчины, Пожалуйста, подключите отверстие для воды. Шпиндель должен быть смазанным. Добавьте устройство с защитой от волн и положите его в сухое место.

● Чтобы заменить подшипник шпинделя, необходимо заменить некоторых профессиональных и технических сотрудников. С помощью специальных инструментов подшипники должны быть тщательно очищены, не снимая катушки статора.
