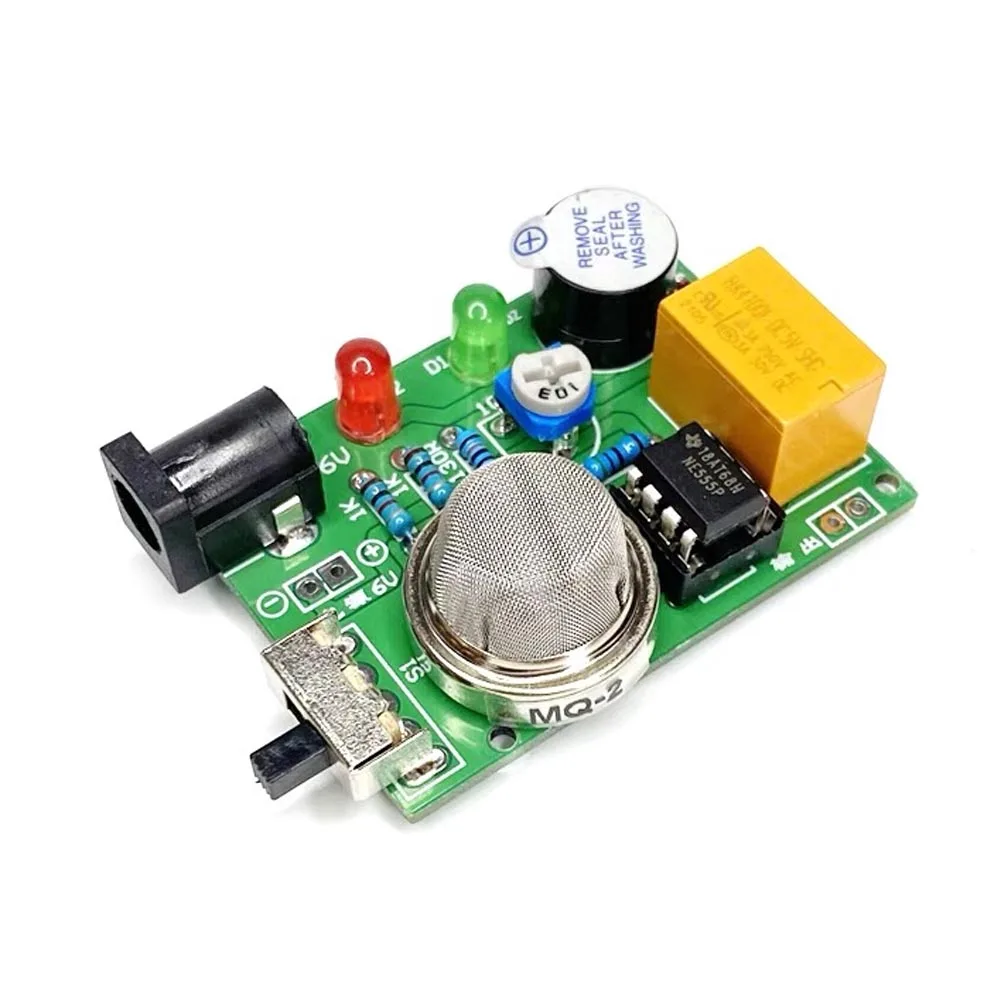

Электронный комплект для самостоятельной сборки, дневной газовый сигнал тревоги, датчик вредного газа, комплект сигнализации, diy проект пайки для обучения

Вредный газовый сигнализатор-это прибор для обнаружения утечки газа. Когда воспламеняющийся или токсичный газ протекает в окружающей среде, когда газовая сигнализация обнаруживает, что концентрация газа достигает критической точки, установленной сигналом взрыва или отравления, сигнализация на легковоспламеняющемся газе отправит сигнал тревоги, чтобы напомнить сотрудникам принять меры безопасности и управлять выхлопной системой. Ветряные, режущие и распыляющие системы могут предотвратить взрывы, пожары и аварии, тем самым обеспечивая безопасное производство.

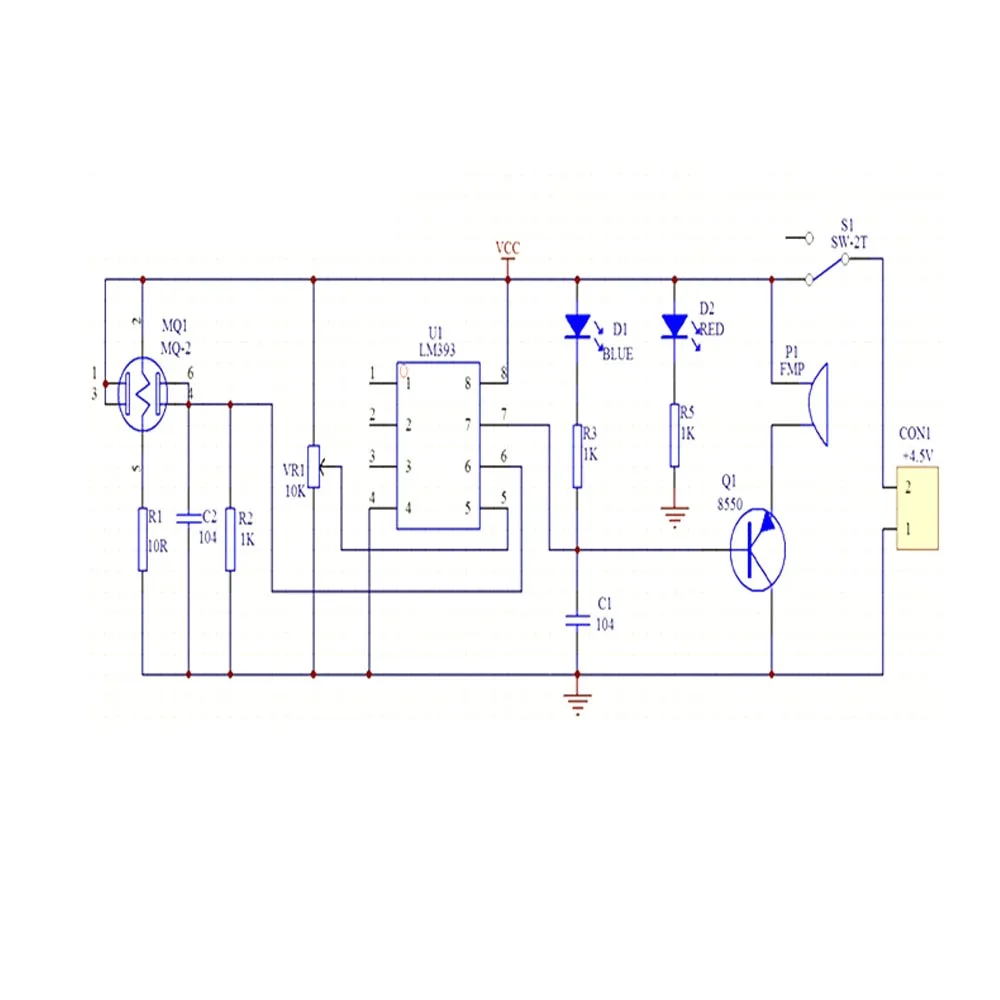

В дизайне этого набора знания о двух курсах «аналоговых электронных технологий» и «цифровых электронных технологий» используются для полного завершения дизайна курса. Схема показана как токсичная и вредная цепь газовой сигнализации. Он состоит из газового датчика, триггера и звуковой цепи сигнализации. Полупроводниковый газовый датчик принимает Тип QM-2, который требует только стабильного напряжения нагрева, который составляет около 5 В. Это значение напряжения может быть достигнуто путем регулировки W1 и R1. Кроме того, газовый датчик также может быть заменен на датчик, который особенно чувствителен к определенному вредному газу, а Напряжение нагрева различных типов датчиков отличается. Время разогрева составляет около 1 минуты во время отладки.

Когда внутренний воздух нормальный, соответствующее значение сопротивления газового датчика QM-2 большое, напряжение, разделенное этим сопротивлением и R2, W2 делает 555 набор, ③ pin выводит высокий уровень, сигнал тревоги отключен, и сигнал тревоги не происходит. Когда датчик газа обнаруживает токсичные и вредные газы, такие как газ, сжиженный нефтяной газ, бензин, алкоголь, дым и т. д., его внутреннее сопротивление уменьшается, а напряжение делится на сопротивление и R2, w2 увеличивается, так что 555 сброс, и ③ pin выход низкий уровень, И реле J вытягивается соответственно, цепь питания сигнализации подключена, и сигнал тревоги выдан. LED2 (красный светильник) мигает при тревоге. Потенциометр W2 в цепи используется для регулировки триггера уровень pin ② пускового устройства терминал 555, которая составляет около 3,5 в нормальных условиях. Реле в этой цепи также могут контролировать внешние сигналы тревоги или вытяжные вентиляторы и другие объекты
