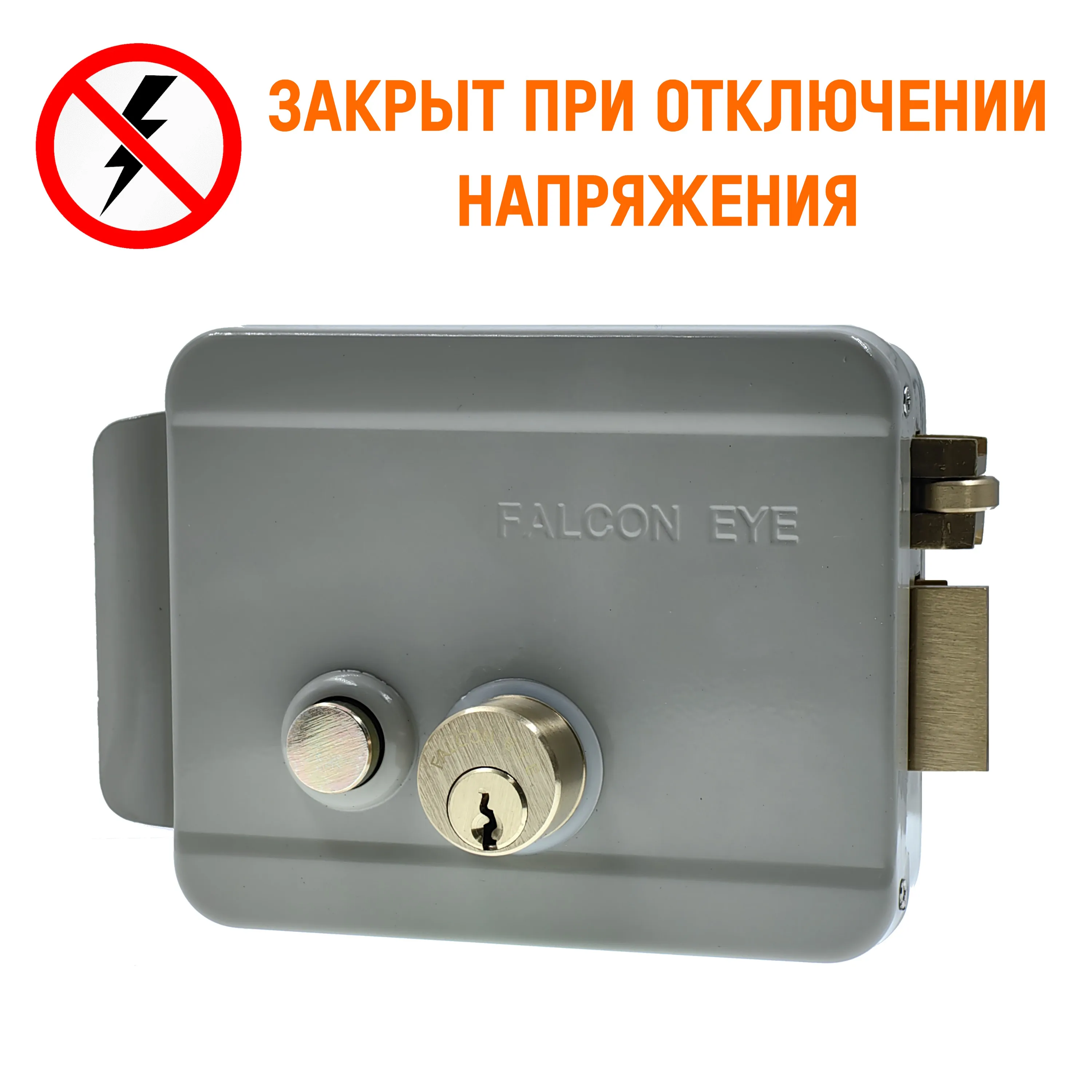

Falcon FE-2369i уличный электромеханический замок. Корпус крашенная сталь. Универсальная установка. Блокировка кнопки выхода

Электромеханический накладной замок для калитки, двери – это надежное и долговечное решение для обеспечения безопасности вашего дома.

Замок универсален и может быть установлен как на калитки, открывающиеся внутрь, так и наружу. Он легко интегрируется с контроллерами СКУД, кодовыми панелями и другими устройствами для управления доступом.

Замок способен выдерживать силу удержания до 500 кг, что делает его идеальным для использования на тяжелых дверях или калитках. Кнопка выхода может быть заблокирована для дополнительной безопасности.

Принцип работы замка:

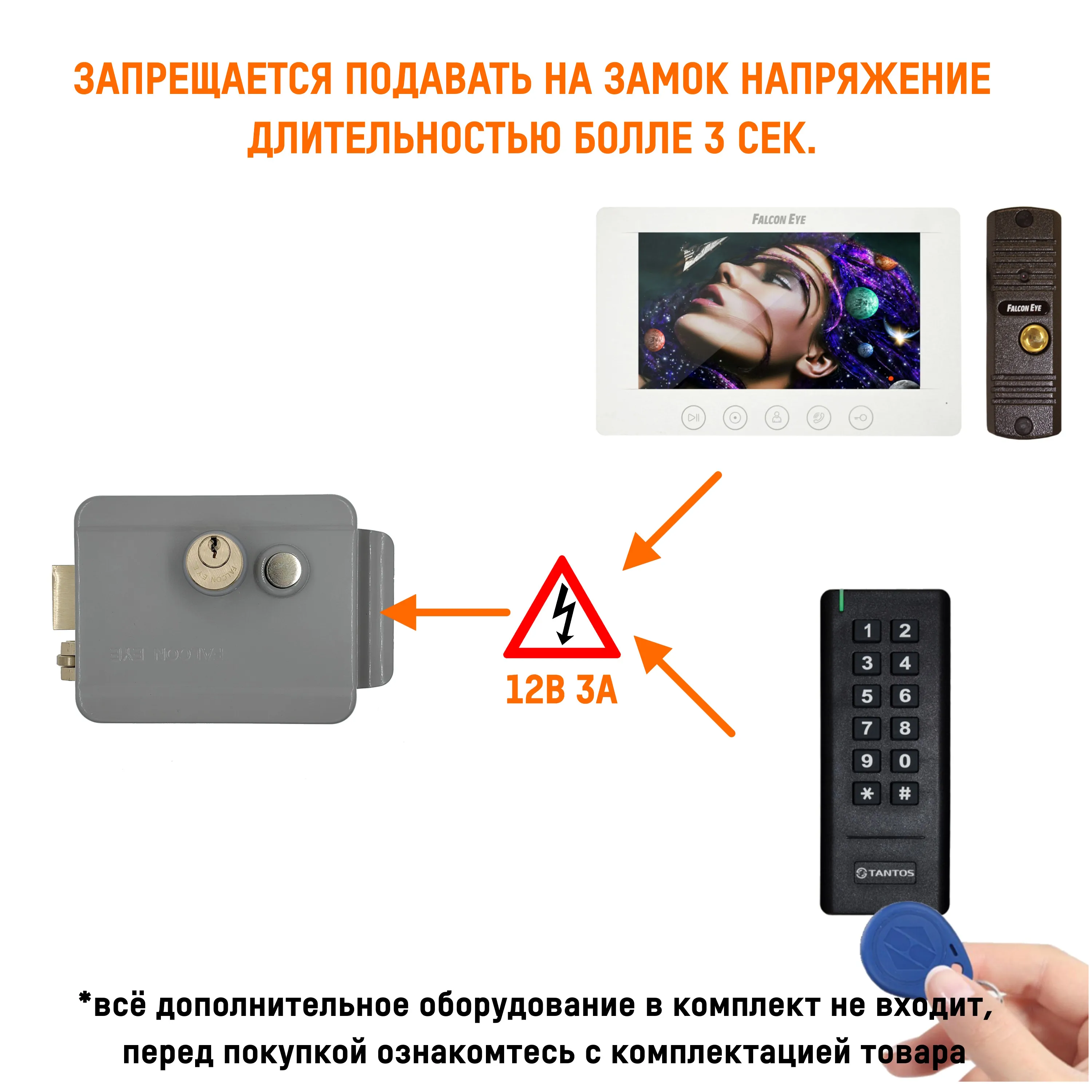

- Электромеханический замок работает в импульсном режиме и открывается при кратковременной, не более 3 секунд, подаче напряжения.

- Вручную замок может быть открыт кнопкой изнутри, или ключом снаружи. Внимание: открывание замка снаружи происходит при повороте ключа на небольшой угол, полный оборот ключ делать не должен.

- Цилиндровый механизм, расположенный на крышке замка, предназначен только для блокировки или разблокировки кнопки и никак не связан с внешним цилиндровым механизмом!

Технические характеристики замка:

Тип замка: электромеханический, нормально-закрытый

Материал корпуса: крашенная сталь

Сила удержания: 500 кг

Кнопка выхода: есть

Блокировка кнопки: есть

Режим всегда открыто: есть

Тип двери: правая или левая, открывается внутрь или наружу

Рабочее напряжение: 12 В

Потребляемый ток: 3-4 А

Рабочая температура: от - 40 до + 50 °С

Размеры: 127 х 105 х 40 мм

_________________________________________________________________________________________________________________________

_________________________________________________________________________________________________________________________

_________________________________________________________________________________________________________________________

_________________________________________________________________________________________________________________________

_________________________________________________________________________________________________________________________

_________________________________________________________________________________________________________________________

_________________________________________________________________________________________________________________________

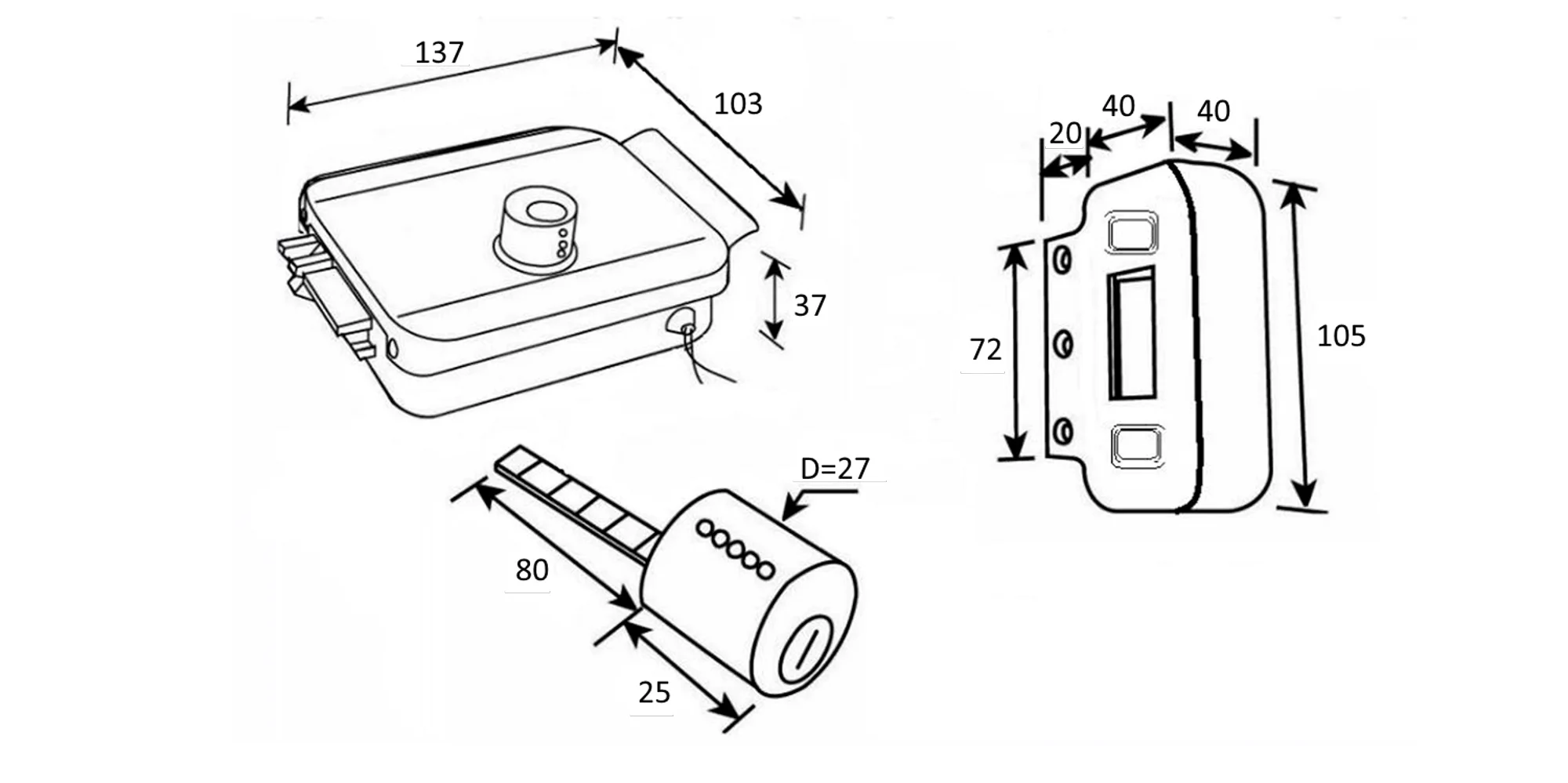

Габаритные размеры (размеры приведены в миллиметрах)

Схема установки электромеханического замка

Гибкий переход предназначен для защиты проводов от механических повреждений, устанавливаемыхна подвижных конструкциях (окна, двери).

БУЗ - блок управления замка.

Принцип работы БУЗ построен на накоплении энергии и выдача ее в нужный момент (при нажатии кнопки открывания замка на видеодомофоне).

Преимущества использования БУЗ:

- Не нужен мощный сетевой блок питания электрозамка;

- Не нужная прокладка силового кабеля для электрозамка (при установке видеодомофона);

- Защищает обмотки электромагнита замка от перегрева при залипании или случайного постоянного нажатия кнопки управления;

- Предотвращает пригорание контактов кнопки управления (реле);

- Рассчитан на установку непосредственно в корпус электрозамка;

- Значительно ослабляет конечную намагниченность в результате малой длительности импульсауправления;

- Защищает от обратной полярности подключения;

- Защита от короткого замыкания на выходе;

- При использовании аудиодомофона используется кабель 4х0,22 вместо стандартного 4х0,22+2х0,5;
