Фильтр Nvarcher EMI DC LC Low Pass EMC, Высокочастотный импульсный источник питания для автомобильного аудио

Код товара: A1005004592996995

Кешбек: 15%

Магазин: АлиКэшбэк20

Пройдите простую регистрацию, чтобы делать покупки выгодно.

Доступные опции:

Цвет:

20A 4A 10A

Описание:

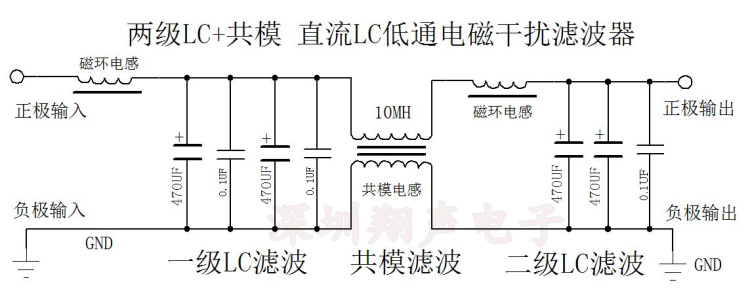

Введение схемы силового фильтра постоянного тока:

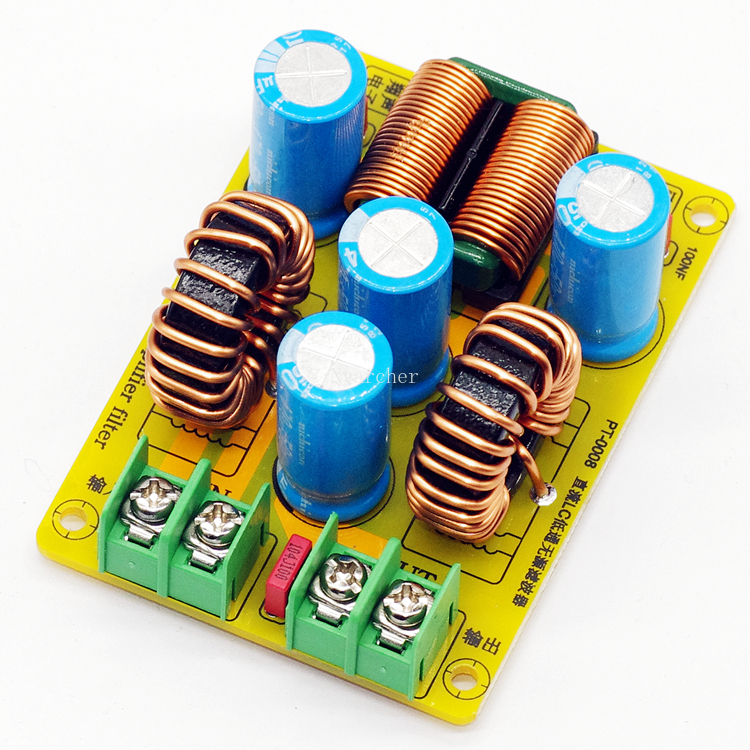

Схема состоит из трехступенчатой фильтрации, первая часть представляет собой одноступенчатую схему LC-фильтра, вторая часть-синфазный фильтр электромагнитных помех, А третья часть представляет собой двухступенчатую схему LC-фильтра.
LC-фильтр обычно называют пассивным фильтром. Это традиционное устройство компенсации гармоник постоянного тока, состоящее из катушек индуктивности и конденсаторов. Он может фильтровать гармоники в источнике питания один или несколько раз.
Очистите источник питания постоянного тока и синфазную фильтрацию, что может подавить проблему быстрых переходных групповых импульсных помех с частотой повторения нескольких килогерц на некоторых пользовательских сайтах.

Вход: постоянный ток.
Выход: DC
Напряжение: 50 В (более высокое напряжение может заменить электролитический конденсатор для улучшения)

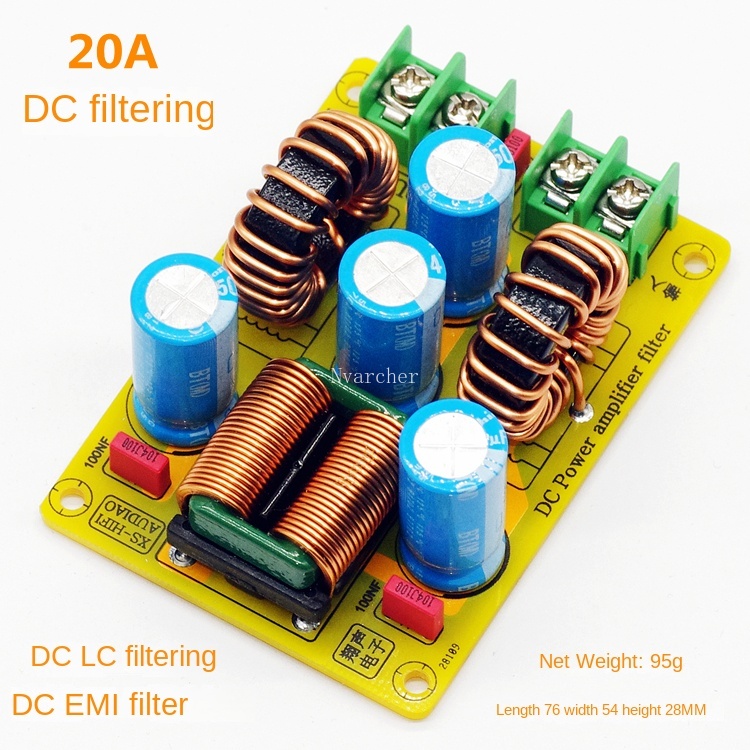

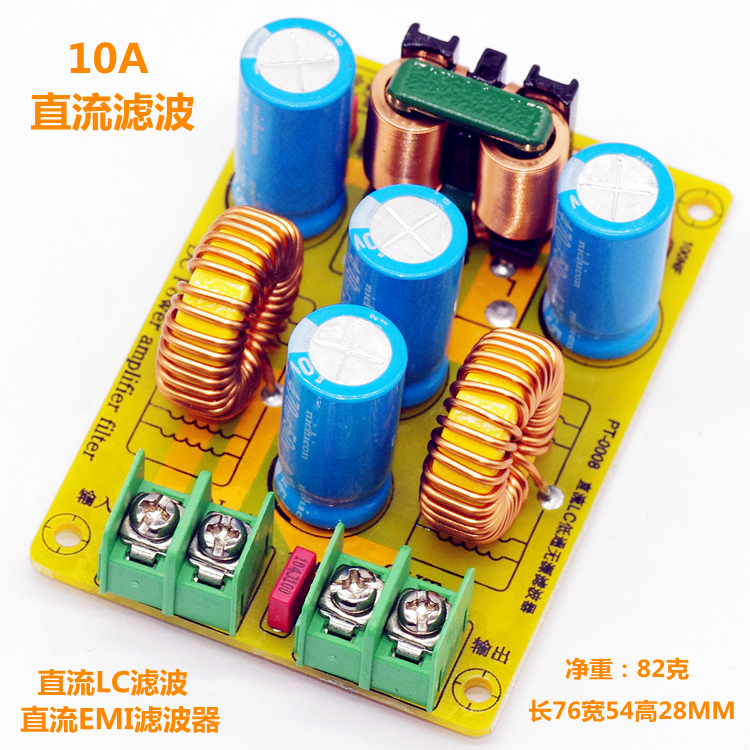

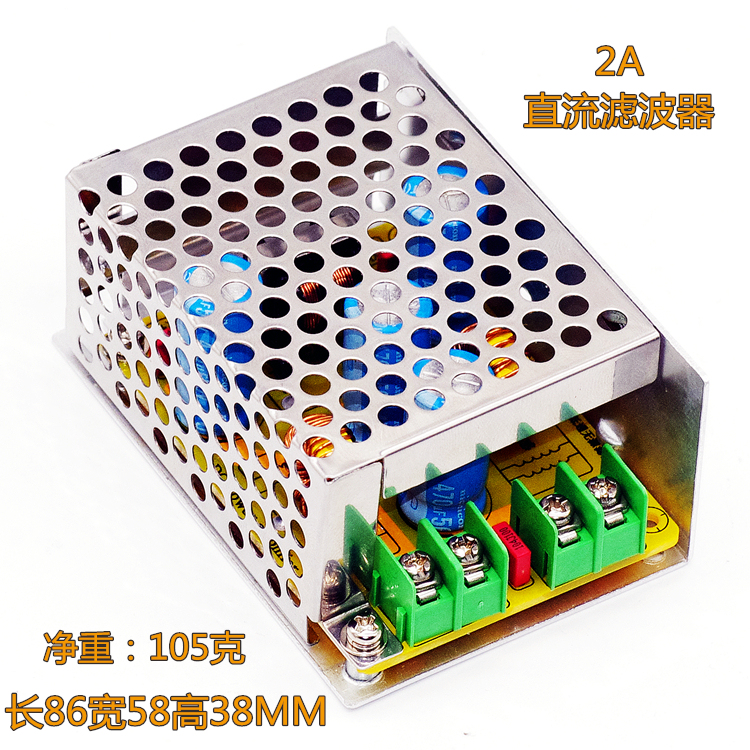

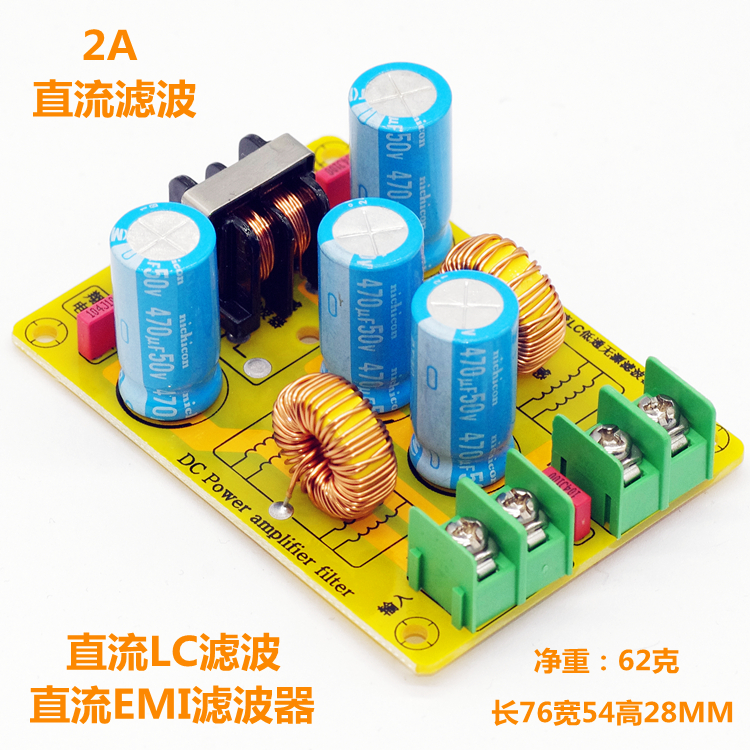

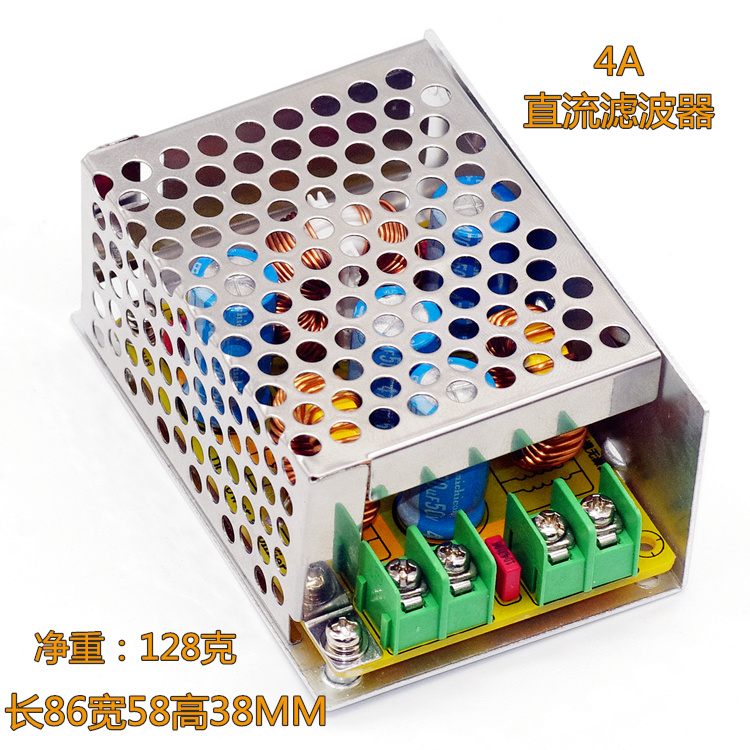

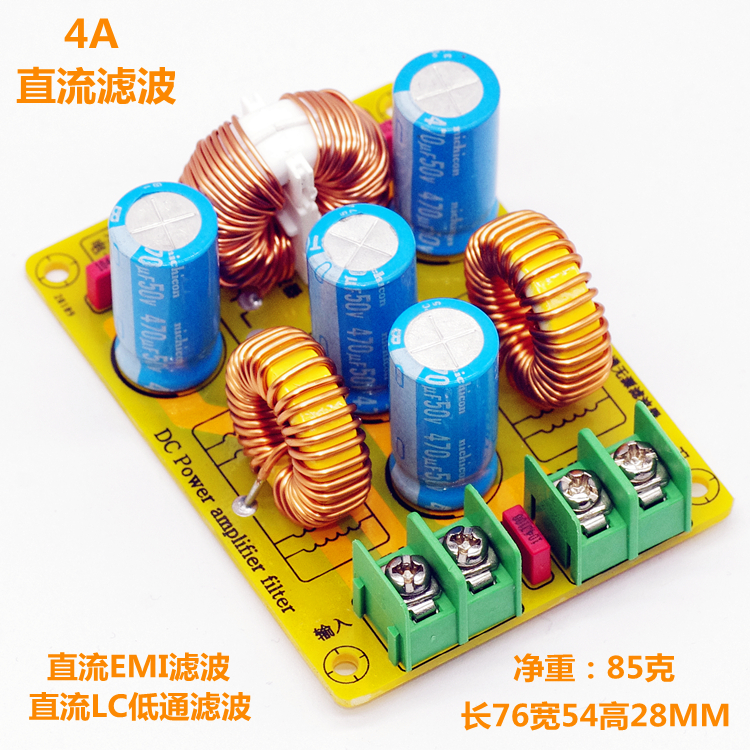

Ток: 2A.4A.10A.20A доступен по запросу

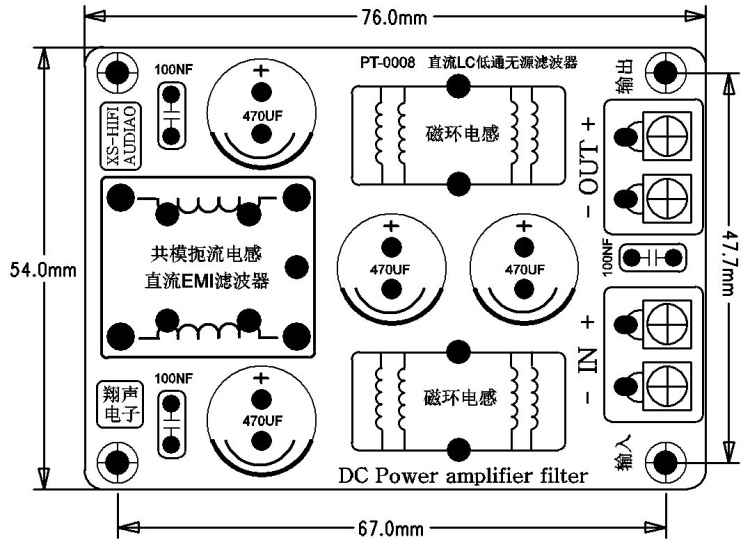

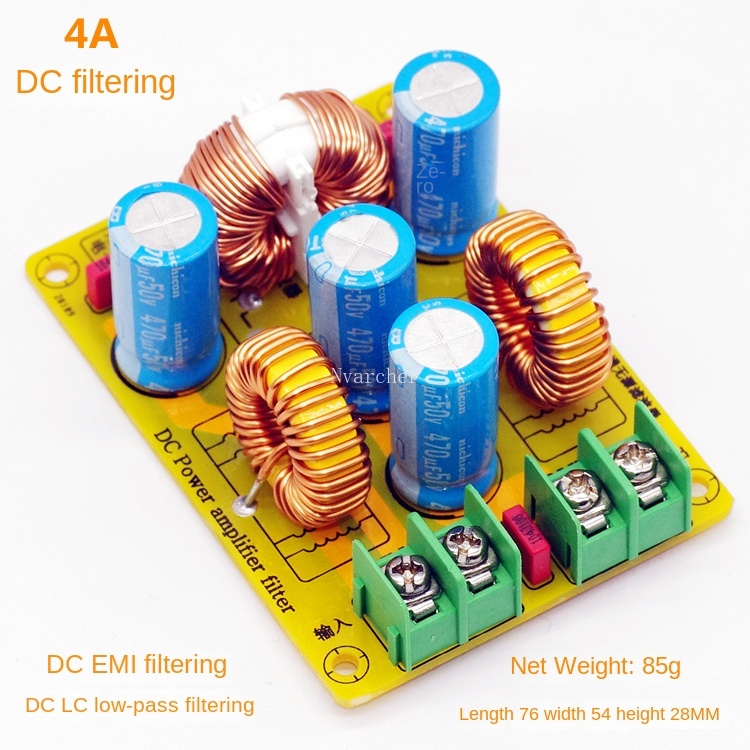

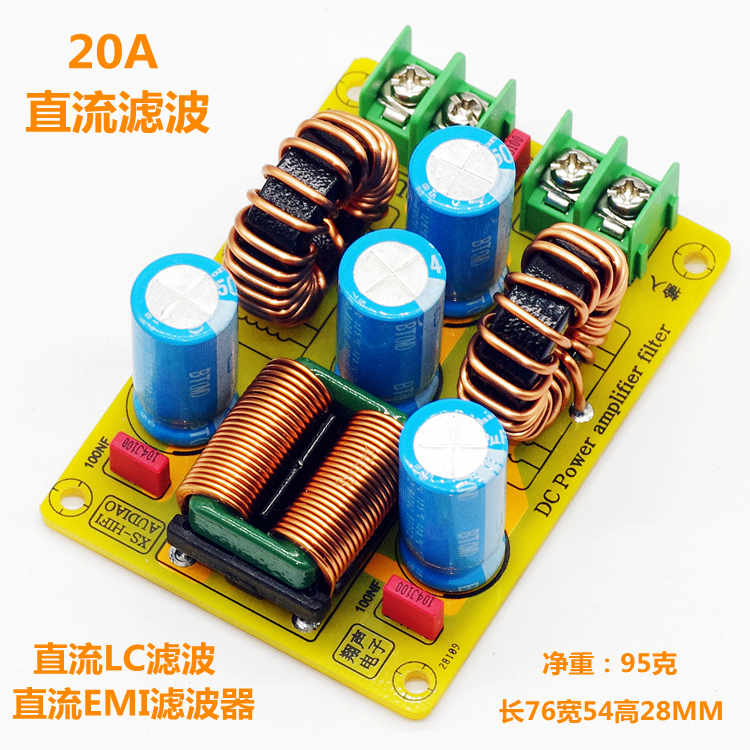

Основные характеристики деталей:
Печатная плата: Двусторонняя плата из стекловолокна FR4
Электролитический конденсатор: 50V470UF диаметр 13 мм дозировка 4 шт.
Пленочный конденсатор: 100NF3PCS
Индуктивность магнитного кольца: дозировка 2 шт. (Высокий ток 20А выбирает железо, кремний и алюминий),
Индуктивность единого режима; дозировка 1 ПКС, (индуктивность ленты сильноточной пользы 20А плоская медная)
Разъем: 7,62 розетки 2PIN2PCS

Этот модуль подходит для исключения использования источника питания постоянного тока с электромагнитными помехами. Его можно применять для фильтрации после переключения выхода источника питания, автомобилей, мотоциклов и цепей постоянного тока с сильными электромагнитными помехами.
