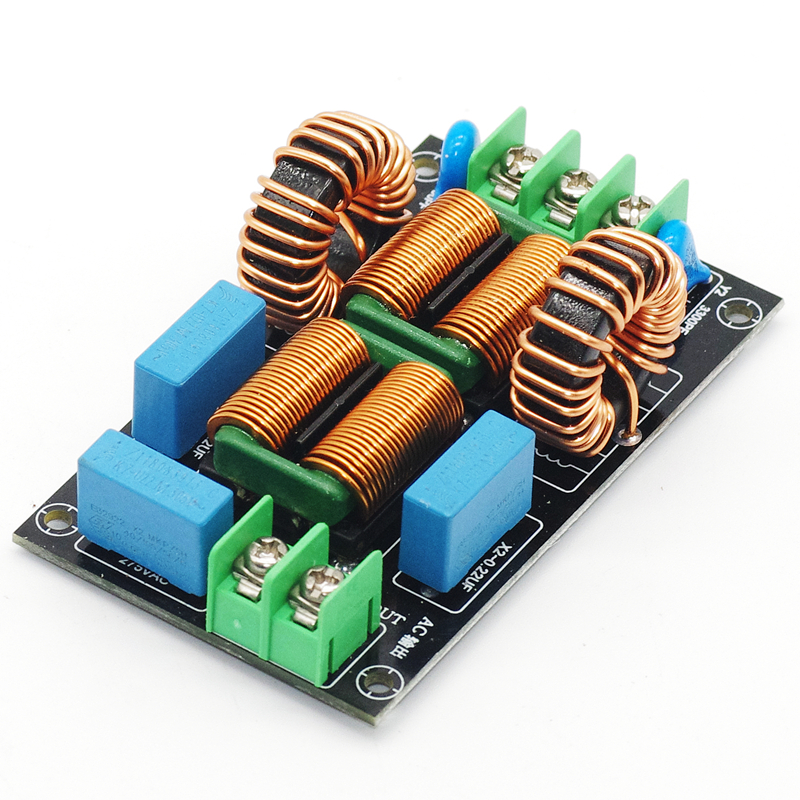

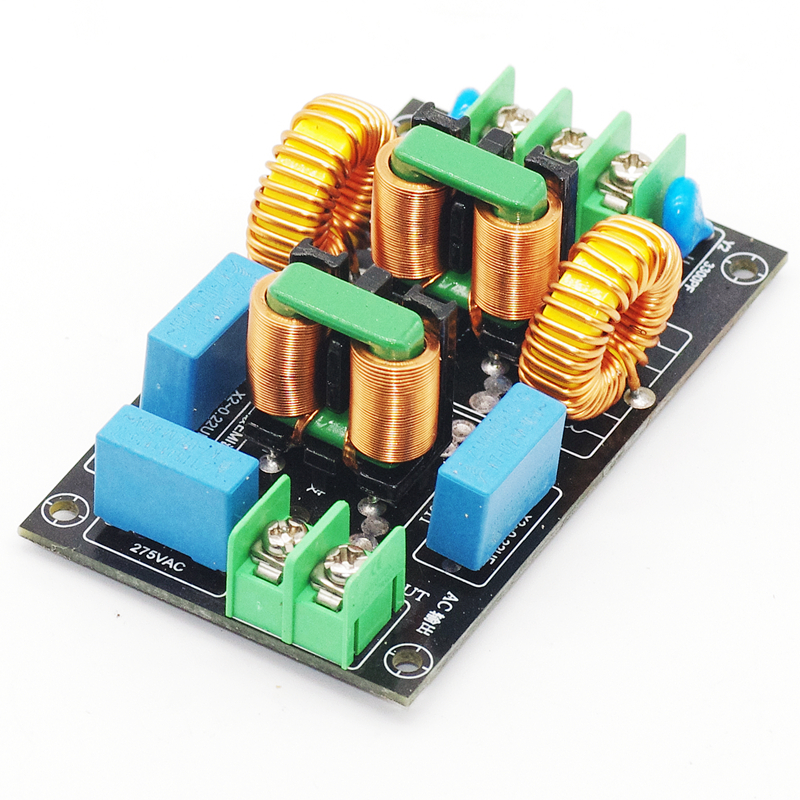

Фильтрующая плата Nvarcher класса 3 EMI EMC, модуль для очистки сети переменного тока, HiFi, шум звука, 10 А 20 А

Код товара: A1005005385645166

Кешбек: 15%

Магазин: АлиКэшбэк20

Пройдите простую регистрацию, чтобы делать покупки выгодно.

Доступные опции:

Цвет:

20A 10A

Описание:

Название: трехступенчатый усилитель звука, фильтр мощности EM1
Входное напряжение: Однофазный AC 110-250V
Выходное напряжение: Однофазный AC 110-250V
Номинальный ток нагрузки: 4а-20а

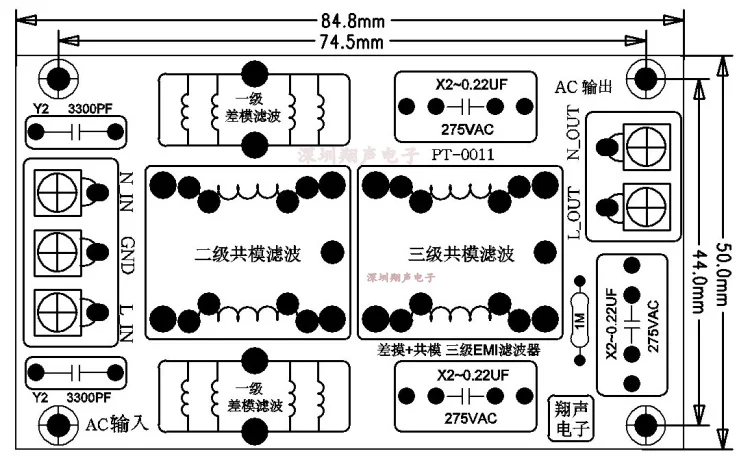

Входной порт: трехпроводной 7,62 входной разъем
Выходной порт: 2-проводный 7,62 выход гнезда

Особенности дизайна.
1). Одноступенчатая фильтрация дифференциального режима, две дифференциальные сенсорные индукторы, дифференциальная фильтрация источника питания переменного тока для подавления средне-и высокочастотных помех
3) одноуровневая синфазная фильтрация через конденсаторы X2 и синфазные катушки индуктивности, объединенные в синфазную фильтрацию.
4) трехступенчатая фильтрация в синфазном режиме из-за использования двухступенчатой (также известной как двухсекционная) фильтрации, поэтому эффект фильтрации шума лучше. Для некоторых пользователей есть повторяющиеся частоты в несколько килогерц
Проблема быстрых переходных групповых импульсных помех может играть роль подавления.

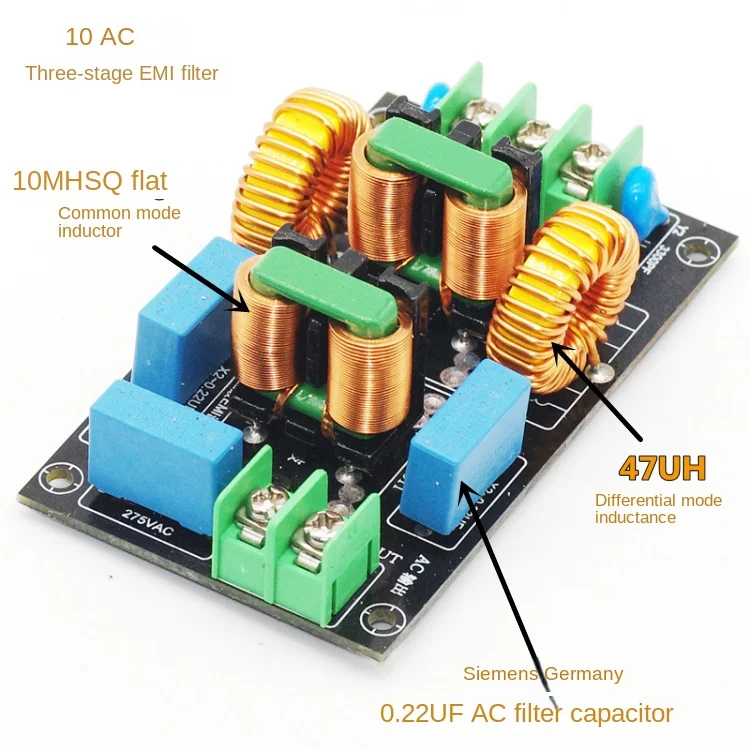

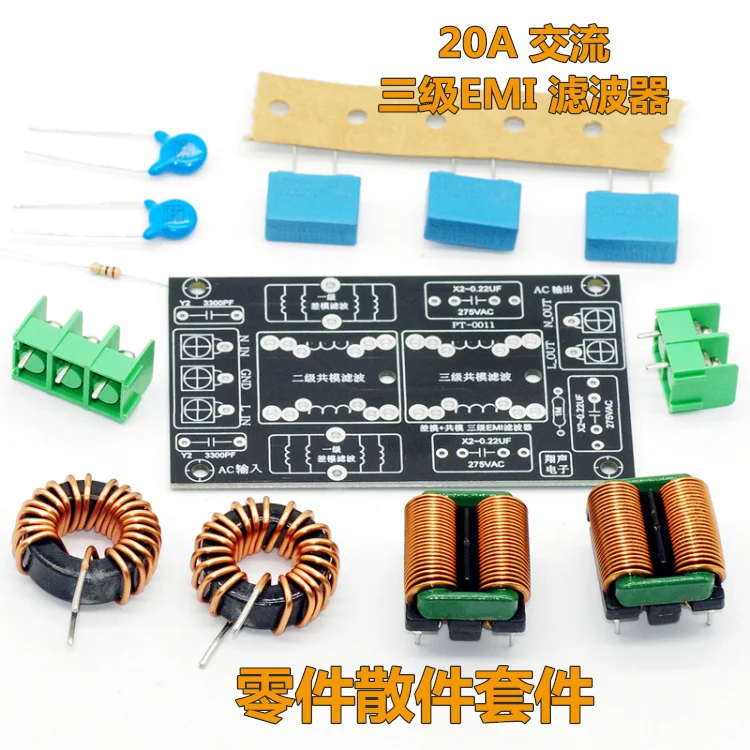

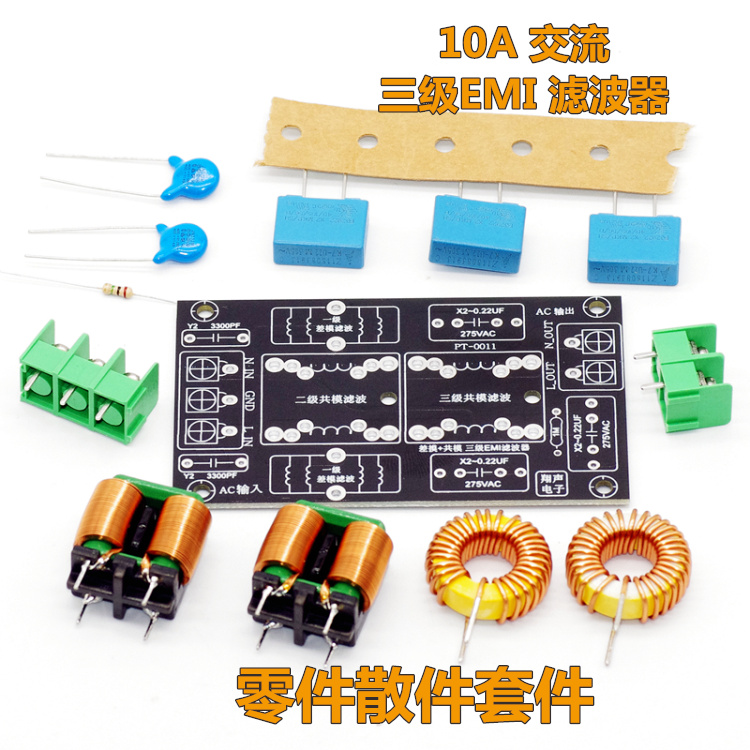

Основные выбранные части.
2 конденсатора: Германия Саймон 0, 22 мкФ3шт
Конденсатор Y2: 275V3300PF2PCS
Индуктор дифференциального режима: 47 МК2 шт.
Индуктор общего режима: 2 шт.
Резистор: 1 шт.
Розетка: 7. 622pin3pin1 шт. каждая

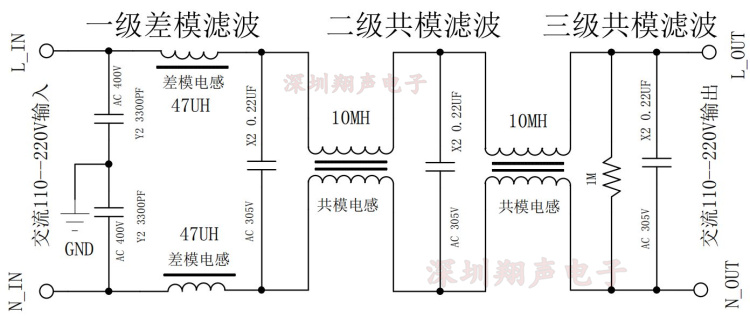

Трехступенчатый композитный (1-ступенчатый дифференциальный режим + 2-ступенчатый синфазный режим) схема фильтра EMI EM1, благодаря использованию трехступенчатой (также известной как трехсекционная) фильтрации, таким образом, фильтрация шума более эффективна.
Для некоторых пользовательских сайтов есть Частота повторения нескольких килогерц быстрых переходных групповых импульсных помех, может играть роль подавления.
Этот модуль с использованием декодера или усилителя может фильтровать компонент постоянного тока, устранять и подавлять гудение трансформатора, высокочастотный шум в источнике питания, очищать источник питания, может значительно улучшить качество звука усилителя, улучшить разрешение и сделать фон тихим. Вход GND должен быть подключен к земле линии электропередачи, но также может быть снова подключен к корпусу шасси, в зависимости от обстоятельств.
