Флуоресцентный модуль датчика сердцебиения, Высокочувствительный кабель DuPont, 24G

Примечание: трафаретная печать продукта HLK-LD2410

1. Введение продукта

LD2410B-это Высокочувствительный модуль определения состояния присутствия человека с частотой 24 ГГц, разработанный Hilink Electronics. Его принцип работы заключается в использовании непрерывных волн с частотной модуляцией FMCW для обнаружения человеческих целей в заданном пространстве. В сочетании с обработкой радиолокационного сигнала и точными алгоритмами восприятия человеческого тела он реализует высокочувствительное зондирование состояния присутствия человека и может идентифицировать человеческие тела в движении и неподвижных состояниях. И вспомогательная информация, такая как расстояние до цели, может быть рассчитана.

Этот продукт в основном используется в сценах в помещении, чтобы определить, находится ли в этом районе движущееся или микродвижущееся человеческое тело, и выводить результаты обнаружения в режиме реального времени. Самое дальнее расстояние срабатывания может достигать 5 метров, а разрешение по расстоянию-0,75 м. Предоставляет инструмент визуальной конфигурации, который может легко настроить диапазон расстояния срабатывания, чувствительность срабатывания с различными интервалами, время задержки без экипажа и т. Д. Для адаптации к различным конкретным потребностям приложений.

Поддержка вывода GPIO и UART, plug and play и возможность гибкого применения к различным интеллектуальным сценариям и терминальным продуктам.

2. Характеристики и преимущества продукта

• Подключи и играй, простая сборка

• Максимальное расстояние срабатывания до 5 метров

• Большой угол обнаружения, охват до ± 60 градусов

• Точная Идентификация в пределах интервала, поддержка разделения диапазона срабатывания и защита от помех за пределами интервала

• Многоуровневая интеллектуальная Регулировка параметров может быть реализована через Bluetooth-совместимый или последовательный порт для удовлетворения потребностей в смене сцены.

• Инструменты визуальной отладки и настройки

• Маленький и упрощенный, минимальный размер всего 7 мм x 35 мм.

• Поддерживает различные методы установки, такие как потолочная подвеска и настенная подвеска

• Диапазон ISM 24 ГГц, совместимый с правилами спектра FCC и CE

• Окончательная стоимость-эффективный выбор

Модуль обнаружения человеческого тела LD2410B использует технологию радарного датчика миллиметровой волны 24 ГГц. По сравнению с другими решениями он имеет очевидные преимущества в приложениях для измерения человеческого тела:

1. В дополнение к Быть чувствительным к движущимся человеческим телам, Он также чувствителен к Статический, изнурительный и сидячий Которые не могут быть признаны традиционными решениями. Человеческое тело также может быть чувствительным;

2. Он обладает хорошей адаптируемостью к окружающей среде, и на эффект чувствительности не влияет окружающая среда, такая как температура, яркость, влажность и колебания света;

3. Он имеет Хорошее проникновение оболочки И может быть спрятан внутри оболочки. Может работать, не открывая отверстий на поверхности изделия, что улучшает эстетику изделия;

4. Самое дальнее воспринимая расстояние и чувствительность на каждой двери расстояния можно гибко настроить для того чтобы достигнуть гибкой и точной персонализированной конфигурации;

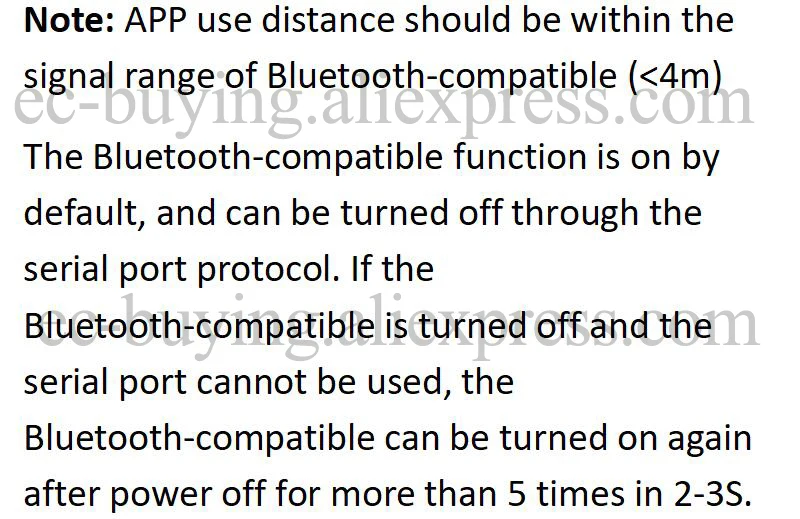

5. С функцией, совместимой с Bluetooth, Вы можете поймать последовательный порт и напрямую использовать приложение для отладки параметров радара.

3. Сценарии применения

Модуль обнаружения человеческого тела LD2410B может обнаруживать и идентифицировать человеческое тело в движении, в мучениях, стоя, сидя и лежа. Он поддерживает многоуровневую настройку параметров и может широко использоваться в различных сценариях AIoT. Общие типы заключаются в следующем:

• Управление Индукционным светом человеческого тела

Он определяет, есть ли кто-то в помещении, и автоматически управляет освещением, таким как осветительное оборудование в общественных местах, Различные сенсорные лампы, лампы накаливания и т. Д.

• Пробуждение индукции человеческого тела экрана рекламы и другого оборудования

Автоматически включается, когда люди приходят, и автоматически спит, когда никто не приходит экономить энергию, доставка информации более точна и эффективна
.

• Защита безопасности жизнедеятельности

Защита работы УФ-лампы, чтобы предотвратить включение УФ-лампы, когда вокруг есть люди, и причинение травм;

Автоматическое Обнаружение и сигнализация опасных мест для предотвращения проникновения людей в определенные пространства высокого риска, такие как места высокого риска, введенные персоналом в результате взрывных работ на угольных шахтах.
.

• Умная бытовая техника

Когда в комнате долгое время никого нет, телевизор, кондиционер и другие электроприборы автоматически отключаются, экономя энергию и безопасность.
.

• Интеллектуальная безопасность

Обнаружение и идентификация людей, вторгающихся, пребывающих и т. д. в заданном диапазоне.

4. Использование и настройка

4,1 Типичная Схема применения

Модуль LD2410B напрямую выводит обнаруженное целевое состояние через вывод ввода-вывода (кто-то высокий, никто низкий), и он также может выводить данные о результатах обнаружения через последовательный порт в соответствии с указанным протоколом. Выходные данные последовательного порта включают: Данные по состояния цели и расстояния вспомогательные, ЕТК., потребители могут использовать их гибко согласно специфическим сценариям применения.

Напряжение источника питания модуля составляет 5 В, а емкость источника питания входного источника питания должна быть более 200 мА.

Выходной уровень ввода-вывода модуля составляет 3,3 В. Скорость передачи последовательного порта по умолчанию составляет 256000, 1 стоповый бит и без бита четности.

4,2 Роль параметров конфигурации

Пользователь может изменять параметры конфигурации модуля через последовательный порт LD2410B для адаптации к различным требованиям приложений, и содержимое конфигурации не будет потеряно при отключении питания. Настраиваемые параметры включают следующее:

Самое дальнее расстояние обнаружения

Установите самое дальнее обнаруживаемое расстояние, и будут обнаружены только человеческие цели которые появляются внутри самое дальнее расстояние и результат будет выведен наружу.

Установите в единицах дистанционных ворот, и каждый дистанционный ворот составляет 0,75 м.

Включая самую дальнюю дверь для обнаружения движения и самую дальнюю дверь для статического обнаружения, ряд установки 1 ~ 8, например, если самая дальняя дверь установлена на 2, то только если есть человеческое тело в пределах 1,5 м, оно эффективно обнаружит и выдаст результат.

Чувствительность

Только когда обнаруженное значение энергии цели (диапазон 0 ~ 100) больше, чем значение чувствительности, будет определено, что цель существует, иначе она будет проигнорирована.

Значение чувствительности можно установить от 0 до 100. Чувствительность каждого строба диапазона может быть установлена независимо, так что обнаружение в различных диапазонах расстояний может быть точно отрегулировано, локальное Точное обнаружение или фильтрация источников помех в определенных областях.

Кроме того, если чувствительность определенного строба расстояния установлена на 100, может быть достигнут эффект нераспознавания цели под стробом расстояния. Например, если чувствительность дистанционных ворот 3 и дистанционных ворот 4 установлена на 20, а чувствительность других дистанционных ворот установлена на 100, он может обнаруживать человеческое тело только в диапазоне 2,25-3,75 м от дальнего модуля.

Продолжительность-никто

Когда радар выводит результат от человека к человеку, он будет сообщать о человеке в течение определенного периода времени. Если в течение этого периода времени в испытательном полигона РЛС нет человека, то РЛС не сообщит об отсутствии человека; если РЛС обнаружит человека в течение этого периода времени, он будет обновлен. На этот раз в секундах. Это эквивалентно времени задержки, которое никто не задерживает. После того, как человек уйдет, выходное состояние будет никем, пока никто не превысит эту продолжительность.

4,3 Описание инструмента визуальной настройки

Чтобы облегчить пользователю быстрое и эффективное тестирование и настройку модуля, предоставляется инструмент настройки ПК. Потребитель может использовать это программное обеспечение инструмента для того чтобы соединить Серийный порт модуля, прочитать и настроить параметры модуля, и получить результаты обнаружения сообщенные модулем. Данные и визуальное отображение в реальном времени, что значительно облегчает использование пользователями.

Как использовать инструмент главного компьютера:

1. Используйте инструмент USB-последовательного порта для правильного подключения последовательного порта модуля;

2. Выберите соответствующий номер последовательного порта в инструменте главного компьютера, установите скорость передачи на 256000, выберите инженерный режим и нажмите, чтобы подключить устройство;

3. После успешного подключения нажмите кнопку «Пуск», в правом графическом интерфейсе отобразятся результаты и данные теста;

4. После подключения, если кнопка запуска не нажата, или щелчок стоп после запуска, информацию о параметре режима можно прочитать или установить;

Примечание. Параметры нельзя прочитать и настроить после нажатия кнопки «Пуск», а настройку можно выполнить только после остановки.
