Инструкции по использованию: 1. Индукционный модуль включается в течение примерно одной минуты после инициализации, этот модуль может выводить интервал в течение 0-3 времени, одна минута после входа в режим ожидания. 2. Прямых солнечных лучей следует избегать, насколько это возможно, источников помех, таких как освещение близкого расстояния поверхности модуля объектива, чтобы не вводить помехи сигналы неисправности; используя окружающую среду, насколько это возможно, чтобы избежать движения ветра, ветер вызовет помехи сенсору. 3. Индукционный модуль используется двойной зонд юаня, зонд окна для прямоугольной, двойной юаней (a, Yuan b Yuan) расположен в более длинном направлении концов, dang человек слева направо или справа налево ходил Ши, инфракрасный спектр достигает двойных юаней времени, и расстояние имеет низкую ценность, Низкое значение более большое, индукция более чувствительная, dang человека от положительного к зонду или от Шанг до Xia или от Xia до выше, чтобы ходить Ши, двойное Обнаружение юаней не влияет на дальность изменения инфракрасного спектра, отсутствие плохого значения, поэтому индукция не чувствительна или не работает; Таким образом, когда датчик установлен, следует проверить двойные направления и направления деятельности человека до параллели, насколько это возможно, убедитесь, что пропуски человека имеют двойную индукцию зондами. Для увеличения угла срабатывания в этом модуле Используются Круглые линзы, а также датчики со всех сторон, Но в обоих направлениях вверх и вниз левая и правая сторона по-прежнему имеет сильный индукционный диапазон, чувствительность, все еще должна быть установлена как можно дальше в соответствии с вышеуказанными требованиями.

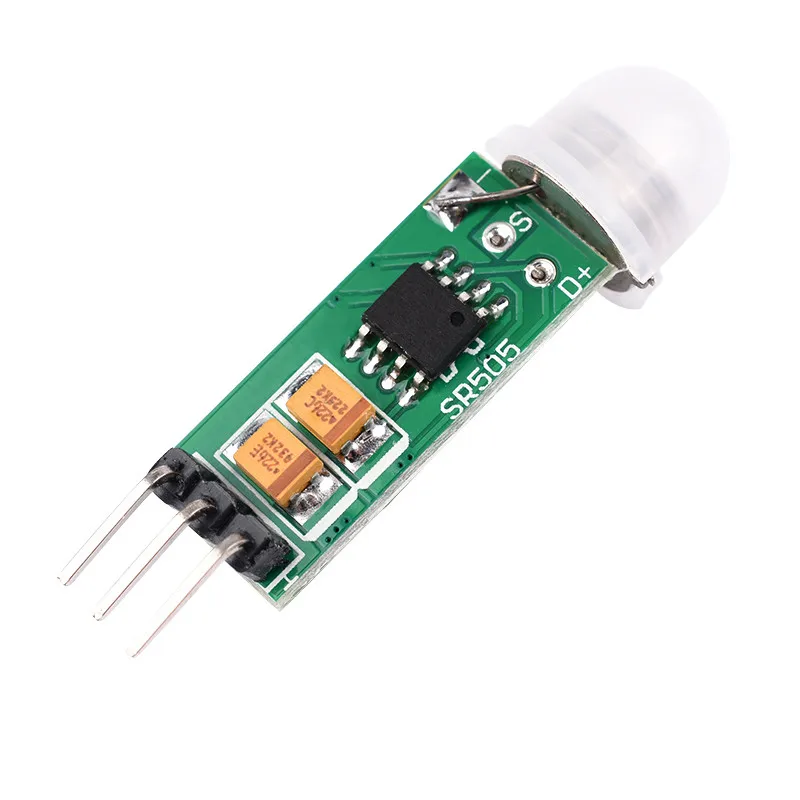

HC-SR505

Применение:

Индукционные лампы для тела

Игрушки с датчиками тела

Продукты безопасности

Промышленная автоматизация и контроль

Автоматическое определение электрического оборудования

Автоматическое управление на батарейкахПассивный инфракрасный мини-датчик

• Рабочее напряжение: 2,7-12 В постоянного тока;

• Статическая Потребляемая мощность: <0.1ма;

• Время задержки: 2 секунды;

• Время блокировки: 2 секунды;

• Режим запуска: воспроизводимый;

• Диапазон срабатывания: ≤ 100 градусов угол конуса, 3-5 метров; (в зависимости от конкретного объектива)

• Рабочая температура: -20 - + 60 ℃

• Размеры печатной платы: 10 мм * 8 мм

• Объектив модуля: маленький объектив

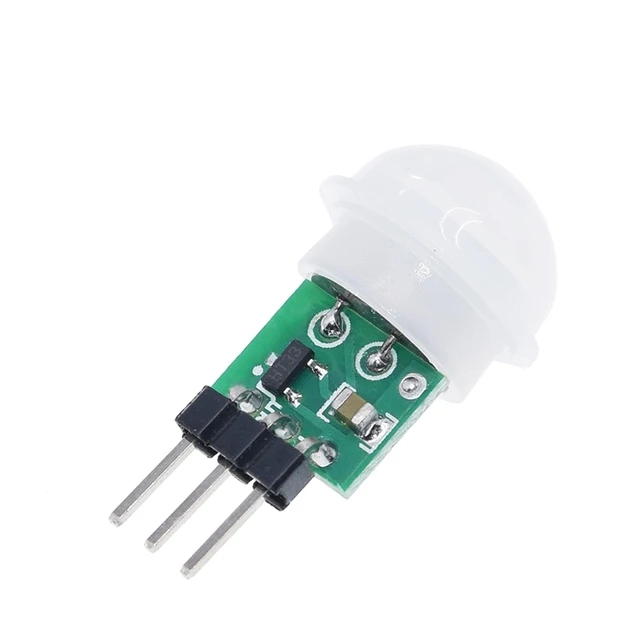

SR602

Рабочие параметры:

Пироэлектрический инфракрасный модуль датчика человеческого тела, Модель: SR-602

Воспринимаемое расстояние: до 5 метров; Рекомендуется 0-3,5 М.

Выход: высокий уровень, H = 3,3 В, L = 0 В

Мощность питания постоянного тока: 3,3 V-15V

Ток покоя: 20uA

Особенности и использование:

Этот модуль обладает высокой чувствительностью, быстрой реакцией, небольшим статическим энергопотреблением, небольшим размером, прост в установке и устанавливается.

Объектив, штыревой разъем был припаян, и источник питания предоставляется без отладки. Используется для освещения датчика тела, сигнализации, безопасности,

Контроль доступа по требованию изображения, автоматическое оборудование для сельского хозяйства, лесоводства и горнодобывающей промышленности.

Ключевые точки:

1. Высокий уровень время выпуска этот продукт может регулироваться от 2,5 секунд до 1 час, время выхода установка на фабрике.

Это 2,5 секунд, и вы можете изменить один резистор проволочного чипа в том случае, если вам нужно изменить его. Пожалуйста, прочитайте значение сопротивления, соответствующее типичному времени задержки.

См. Соответствующую форму ниже.

2. Время блокировки, 2 секунды, не регулируется.

3. Завод определяется как повторяющийся триггер и не может быть изменен.

4. Напряжение питания этот модуль 3,3 до 15В, и предел напряжения является 2,8 до 18В.

5. Время вывода модуля: выход высокого уровня в течение 2 секунд после включения питания, затем переход на низкий уровень, вход в режим ожидания

Статус. Если время задержки изменяется, то время, когда модуль выдает высокий уровень после включения питания, соответственно увеличится, что можно понять как

Время запуска после входа в нормальное рабочее состояние после увеличения электрической мощности.

6. После установки Фоточувствительного элемента он не работает днем, работает ночью, не содержит фоточувствительных компонентов и работает весь день (в модуле нет фотодиодов, при необходимости приобретайте отдельно. Рекомендуется: Обычный фотодиод F3)

Считается, что не установлен Фоточувствительный элемент.

7. Этот модуль очень чувствителен, обратите внимание на положение установки, старайтесь избегать источника теплового излучения (выход воздуха/прямой солнечный свет)

8. Чувствительность этого модуля регулируется, и вам нужно изменить резистор чипа. Для получения подробной информации ознакомьтесь с приведенной ниже таблицей.

Сетка.

9. При пайке обычным паяльником 220 В необходимо отсоединить источник питания перед сваркой. Рекомендуется использовать

Паяльник низкого напряжения 24 В, такой как домашний белый светильник 936.

10. Если вы следуете MCU и подключаете лампу, пожалуйста, прочитайте схему справки ниже.

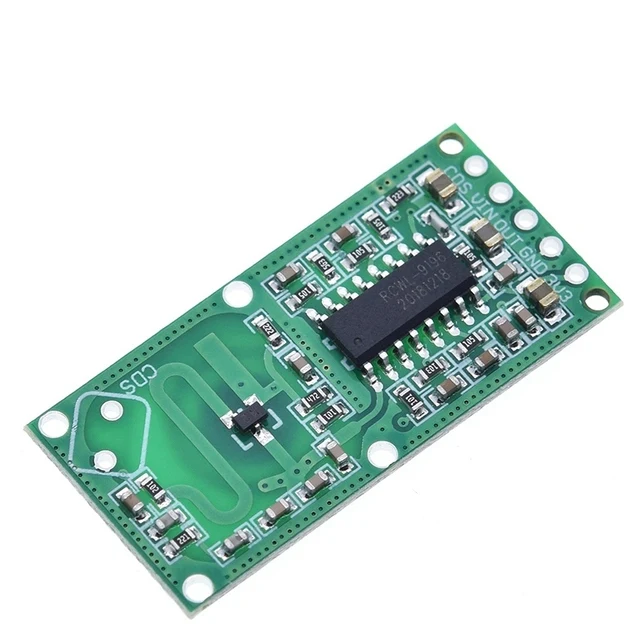

RCWL-0516
