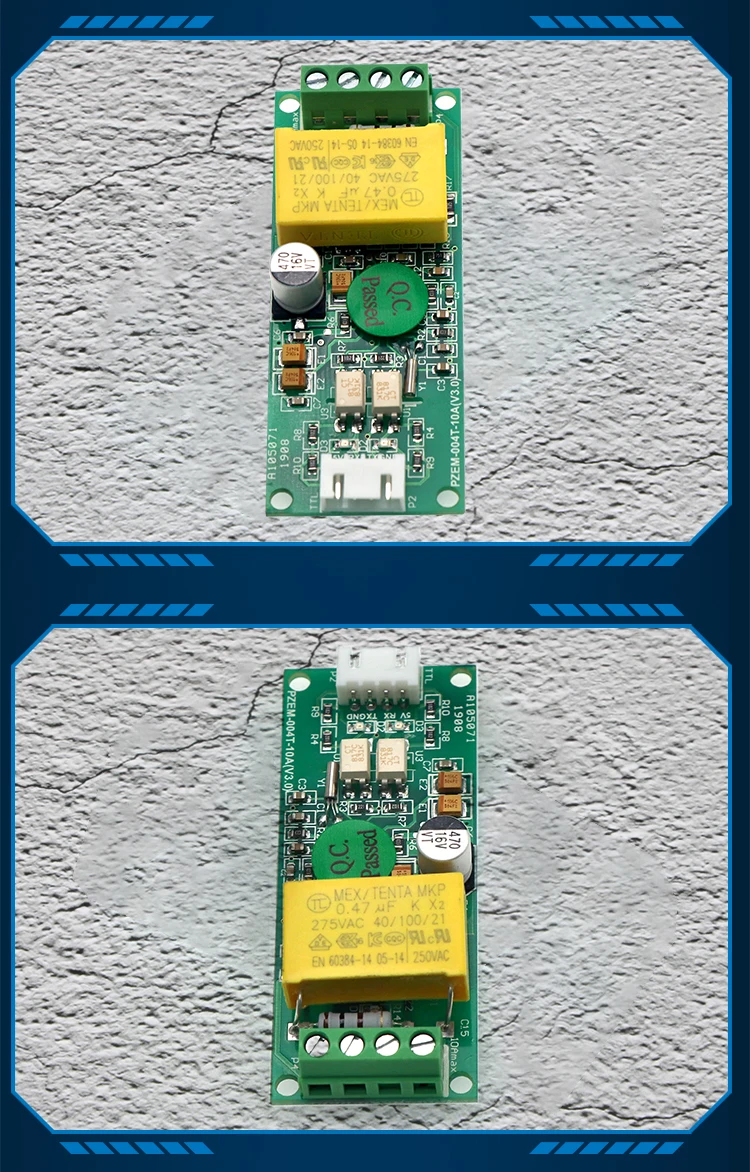

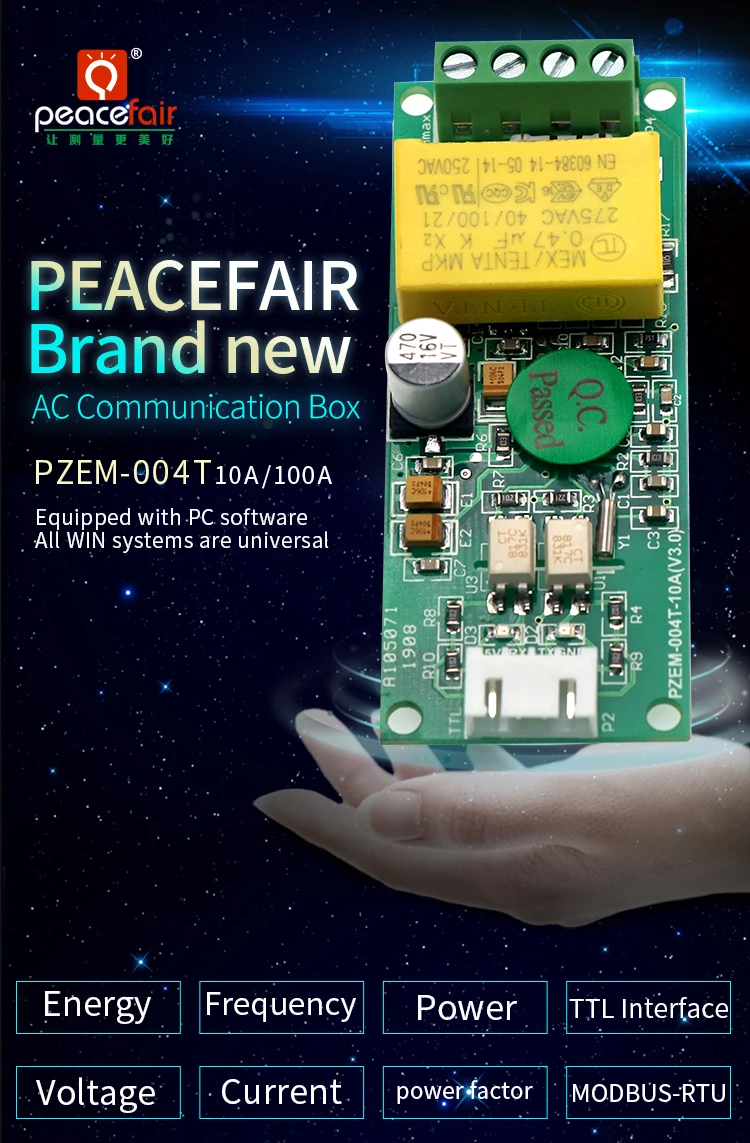

Фотометр TTL Modbus, новая версия, измеритель мощности энергии, 220 В переменного тока, 0-10 А, напряжение, ампер, ваттметр, кВтч Вольтметр для Arduino

Код товара: A33006977682

Кешбек: 15%

Магазин: АлиКэшбэк20

Пройдите простую регистрацию, чтобы делать покупки выгодно.

Описание:

PZEM-004T Новая версия TTL Modbus мощность энергии ваттметр переменного тока 220 В 100 А электричество Вольт Ампер ватт кВтч вольтметр Для Arduino

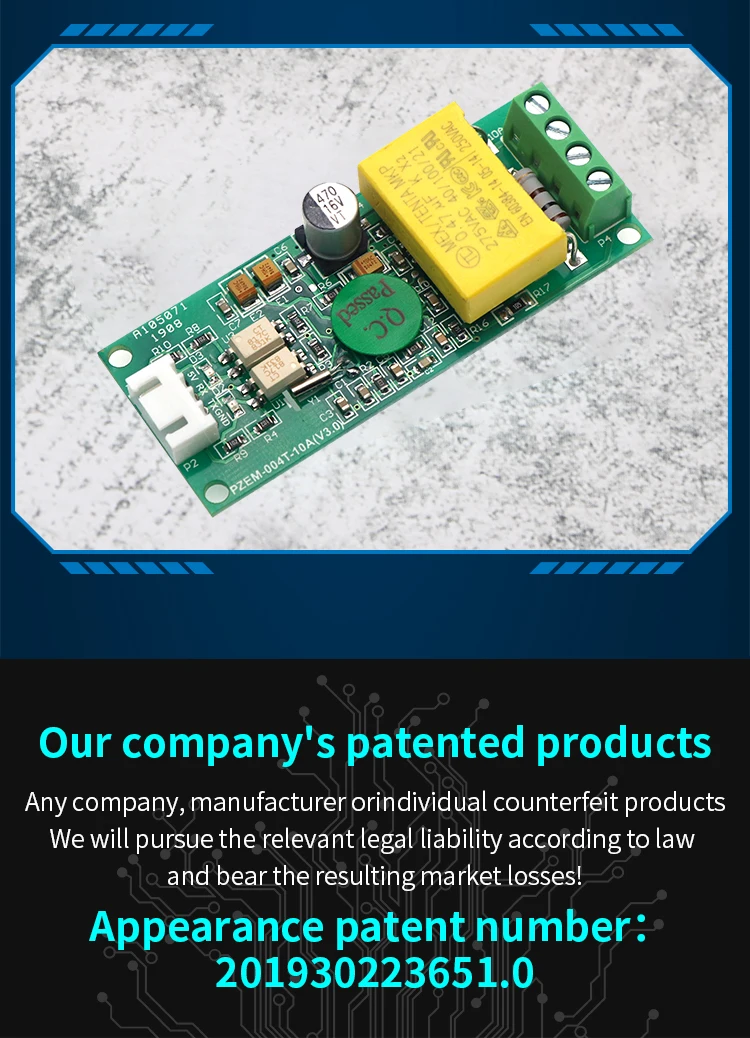

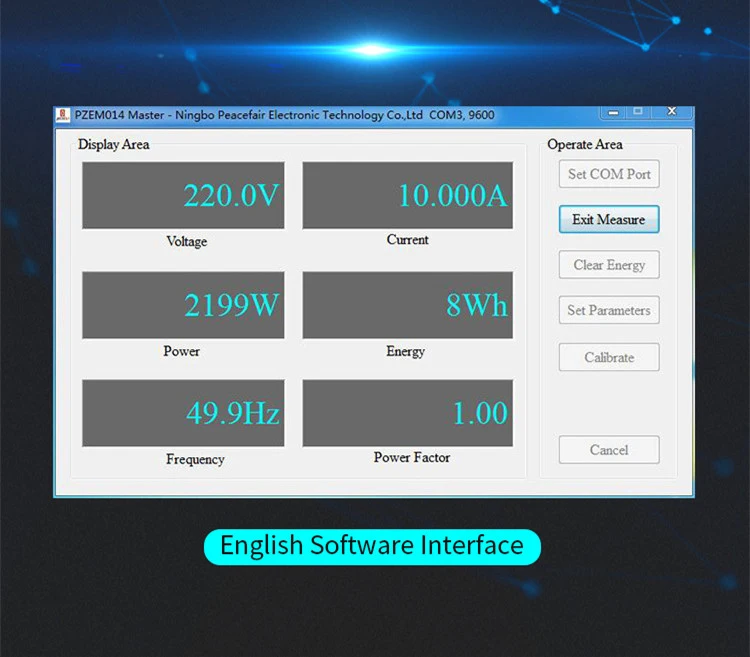

Мы предоставляем программное обеспечение для подключения его к ПК. Если вы хотите подключить его к другому оконечному устройству, такому как ПЛК, SCM и т. Д., Подготовьте соответствующий кабель и напишите программу самостоятельно.

В этом документе описана Спецификация коммуникационного модуля PZEM-004T переменного тока, модуль в основном используется для измерения переменного напряжения, тока, активной мощности, частоты, коэффициента мощности и активной энергии, модуль не имеет функции отображения, данные считывается через интерфейс TTL.

PZEM-004T-10A: диапазон измерения 10А (Встроенный шунт)

PZEM-004T-100A: диапазон измерения 100А (внешний трансформатор)

Если вам нужно программное обеспечение, загрузите его по этой ссылке:

http://www.mediafire.com/file/lk5wukg2v5n5iry/004T_software%252Bdriver%252Buser_manual.zip/file

Если вам нужно программное обеспечение, загрузите его по этой ссылке:

http://www.mediafire.com/file/lk5wukg2v5n5iry/004T_software%252Bdriver%252Buser_manual.zip/file

Очень важное уведомление:

Для этого продукта PZEM-004T у нас есть обновленная версия для замены старой версии. Старая версия была распродана и больше не производится. Информация об обновлении следующая:

1. Новая версия имеет тот же размер и порт TTL, что и раньше

2. Программное обеспечение новое, у нас есть английское программное обеспечение, такое же, как PZEM-014,016, протокол связи меняется на Modbus-RTU, интерфейс дисплея изменен. Теперь он может проверять параметры напряжения, тока, мощности, коэффициента мощности, частоты и энергии 6.

3. Новая версия имеет более высокую точность, более высокую скорость обновления и более стабильную связь, чем старая версия.

4. В новой версии увеличить комплект на 0-10А.

4. Теперь продукт все еще голая печатная плата, но в будущем у нас будет хороший внешний корпус.

Теперь вы все еще можете использовать старую ссылку для отправки заказа, если есть какие-либо вопросы, обращайтесь в службу, чтобы получить дополнительную информацию.

1. Рабочее напряжение: 80 ~ 260 В переменного тока

2. Испытательное напряжение: 80 ~ 260 В переменного тока

3. Номинальная мощность: 10 А/2200 Вт

4. Рабочая частота: 45-65 Гц

5. Точность измерения: 1,0 класс

Функция

Напряжение

1.1.1 Диапазон измерения: 80 ~ 260 В

1.1.2 Разрешение: 0,1 В

1.1.3 Точность измерения: 0,5%

1,2 Текущий

1.2.1 Диапазон измерения: 0 ~ 10A(PZEM-004T-10A); 0 ~ 100A(PZEM-004T-100A)

1.2.2 Пусковой ток измерения: 0,01 А (PZEM-004T-10A); 0,02 А (PZEM-004T-100A)

1.2.3 Разрешение: 0001 А

1.2.4 Точность измерения: 0,5%

1,3 Активная мощность

1.3.1 Диапазон измерения: 0 ~ 2,3 кВт (PZEM-004T-10A); 0 ~ 23 кВт (PZEM-004T-100A)

1.3.2 Пусковая мощность: 0,4 Вт

1.3.3 Разрешение: 0,1 Вт

1.3.4 Формат отображения:

<1000 Вт, отображается одна десятичная дробь, например: 999,9 Вт

≥ 1000 Вт, отображается только целое число, например: 1000 Вт

1.3.5 Точность измерения: 0,5%

1. Коэффициент мощности 4

1.4.1 Диапазон измерения: 0,00 ~ 1,00

1.4.2 Разрешение: 0,01

1.4.3 Точность измерения: 1%

1,5 Частота

1.5.1 Диапазон измерения: 45 Гц ~ 65 Гц

1.5.2 Разрешение: 0,1 Гц

1.5.3 Точность измерения: 0,5%

1,6 Активная энергия

1.6.1 Диапазон измерения: 0 ~ 9999,99 кВтч

1.6.2 Разрешение: 1 Втч

1.6.3 Точность измерения: 0,5%

1.6.4 Формат отображения:

<10 кВтч, единица отображения-Втч (1 кВтч = 1000 Втч), например: 9999 Втч

≥ 10 кВтч, единица отображения-кВтч, например: 9999,99 кВтч

1.6.5 Сброс энергии: Используйте программное обеспечение для сброса.

1,7 Сигнализация превышения мощности

Порог активной мощности может быть установлен, когда измеренная активная мощность превышает порог, он может подавать сигнал тревоги

1.8 Интерфейс связи

Интерфейс RS485

1 Протокол связи

1,1 Протокол физического уровня

На физическом уровне используется интерфейс связи UART-TTL

Скорость передачи 9600, 8 бит данных, 1 стоповый бит, без четности

1.2 протокола прикладного уровня

На прикладном уровне для связи используется протокол Modbus-RTU. В настоящее время он поддерживает только коды функций, такие как 0x03 (чтение регистра удержания), 0x04 (чтение входного регистра), 0x06 (запись одного регистра), 0x41 (калибровка), 0x42 (сброс энергии). и т. д.

Код функции 0x41 предназначен только для внутреннего использования (адрес может быть только 0xF8), используется для заводской калибровки и возврата к заводскому обслуживанию, после кода функции для увеличения 16-битного пароля, пароль по умолчанию 0x3721

Диапазон адресов ведомого устройства составляет 0x01 ~ 0xF7. Адрес 0x00 используется в качестве Широковещательного адреса, ведомому устройству не нужно отвечать ведущему устройству. Адрес 0xF8 используется в качестве общего адреса, этот адрес может использоваться только в среде с одним ведомым устройством и может использоваться для калибровки и т. Д. Операции.

1,3 Прочтите результат измерения

Формат команды мастера считывает результат измерения (всего 8 байт):

Адрес ведомого + 0x04 + старший байт адреса регистра + младший байт адреса регистра + количество старших байт регистров + количество младший байт регистров + старший байт проверки CRC + младший байт проверки CRC.

Формат команды ответа от Ведомого делится на два вида:

Правильный ответ: адрес ведомого + 0x04 + количество байтов + регистр 1 старший байт данных + регистр 1 младший байт данных +... + Проверка старшего байта CRC + Проверка младшего байта CRC

Ответ об ошибке: адрес ведомого + 0x84 + ненормальный код + проверка CRC старшего байта + проверка CRC младшего байта

Аномальный код проанализирован следующим образом (то же самое ниже)

L 0x01, недопустимая функция

L 0x02, Незаконный адрес

L 0x03, Незаконные данные

L 0x04, ошибка ведомого

Регистр результатов измерений устроен как следующая таблица

Адрес регистрации	Описание	Разрешение
0x0000	Значение напряжения	1LSB соответствуют 0,1 В
0x0001	Текущее значение низкое 16 бит	1LSB соответствуют 0,001A
0x0002	Текущее значение высокое 16 бит	1LSB соответствуют 0,001A
0x0003	Значение мощности Низкий 16 бит	1LSB соответствуют 0,1 Вт
0x0004	Значение мощности высокие 16 бит	1LSB соответствуют 0,1 Вт
0x0005	Энергетическая ценность низкая 16 бит	1LSB соответствует 1Wh
0x0006	Энергетическая ценность высокая 16 бит	1LSB соответствует 1Wh
0x0007	Значение частоты	1LSB соответствуют 0,1 Гц
0x0008	Значение коэффициента мощности	1LSB соответствуют 0,01
0x0009	Состояние тревоги	0xFFF-сигнал тревоги, 0x0000-не сигнал тревоги

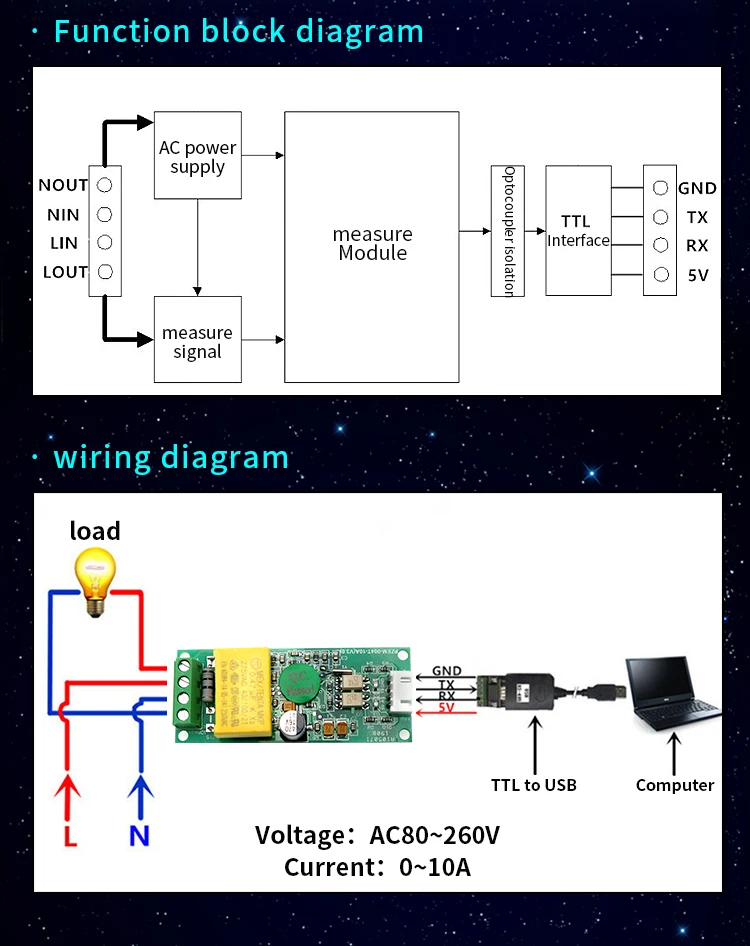

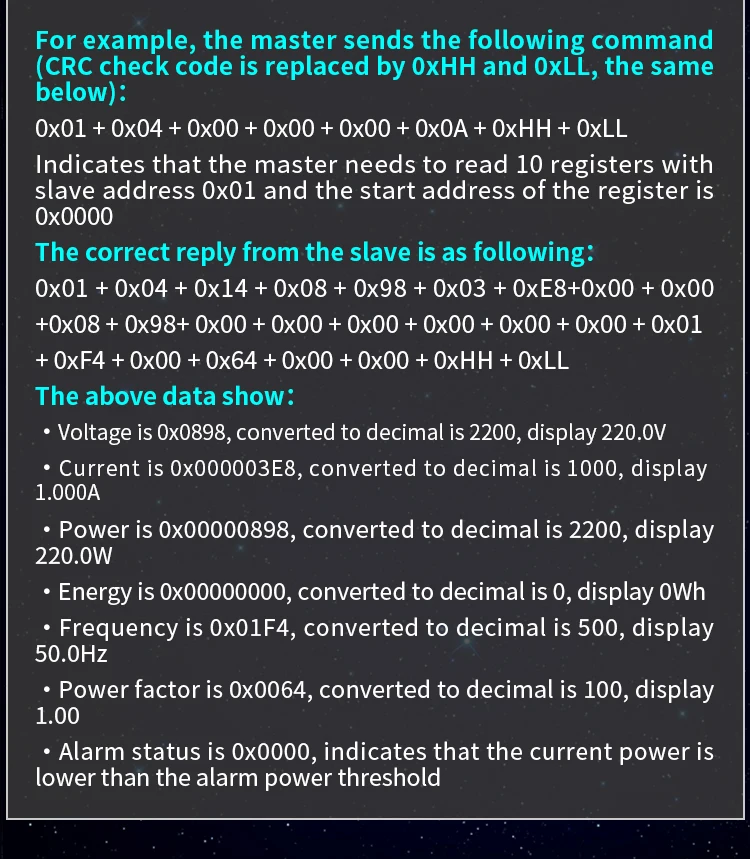

Например, мастер отправляет следующую команду (код проверки CRC заменяется на 0xHH и 0xLL, то же самое ниже)

0x01 + 0x04 + 0x00 + 0x00 + 0x00 + 0x0A + 0xHH + 0xLL

Указывает, что ведущему компьютеру необходимо прочитать 10 регистров с адресом ведомого 0x01 и начальным адресом регистра 0x0000.

Правильный ответ ведомого устройства заключается в следующем:

0x01 + 0x04 + 0x14 + 0X08 + 0x98 + 0x03 + 0xE8 + 0x00 + 0x00 + 0X08 + 0x98 + 0x00 + 0x00 + 0x00 + 0x00 + 0x00 + 0x00 + 0x01 + 0xF4 + 0x00 + 0x64 + 0x00 + 0x00 + 0xHH + 0xLL

Приведенные выше данные показывают

L Напряжение 0x0898, преобразованное в десятичное-2200, дисплей 220,0 В

L Ток 0x000003E8, преобразованный в десятичную форму составляет 1000, отображение 1.000A

L Мощность 0x00000898, преобразованная в десятичную форму-2200, дисплей 220,0 Вт

L Энергия 0x00000000, преобразованная в десятичную форму 0, отображение 0Wh

L Частота 0x01F4, преобразованная в десятичную-500, отображение 50,0 Гц

L Коэффициент мощности 0x0064, преобразован в десятичную форму 100, отображение 1,00

L Состояние сигнала тревоги 0x0000, указывает на то, что Текущая мощность ниже порога мощности сигнала тревоги.

100% новый бренд высокого качества

1 X PZEM-004T (10 А) переменного токаВольтметр Амперметр

Оплата

1. Мы принимаем оплату, которую может принять Aliexpress, мы приносим извинения, что не можем принять другие способы оплаты, такие как Чеки или почтовые переводы.

2. Принимаются все основные кредитные карты, и мы получили их в течение 24 часов.

3. Оплата должна быть произведена в течение 5 рабочих дней после закрытия аукциона.

4. Перед покупкой убедитесь, что ваш адрес правильный. Или нет, исправьте пожалуйста перед оплатой

Доставка

1. Доставка по умолчанию осуществляется заказной авиапочтой Китая.

2. Товар будет отправлен в течение 2-3 рабочих дней после получения полной оплаты.

3. покупатели должны указать правильный адрес, мы не несем ответственности за потерю товара из-за неправильного или невозможности доставки адреса, и мы не принимаем спор

4. Дополнительная плата, взимаемая при прохождении товара через таможню, должна быть оплачена покупателем.

5. Для рассмотрения защиты окружающей среды мы обычно не отправляем бумажную спецификацию, если вам это нужно, найдите ее на странице описания продукта или свяжитесь с нами.

Гарантия и гарантия

1. Все продукты, которые мы продаем, включают заводскую гарантию, не покрывают предметы, которые подверглись злоупотреблениям, сожжены или повреждены в любой форме.

2. Пожалуйста, свяжитесь с нами, если вы НЕ получили товар в течение 30 дней, мы проверим его в почтовом отделении как можно скорее.

3. В том маловероятном случае, если ваш продукт в любом случае неисправен, вы должны связаться с нами как можно скорее, а затем вернуть его в течение 7 дней с момента получения. Стоимость почтовых расходов и упаковки НЕ возвращается.

4. Если вы не удовлетворены нашим продуктом, пожалуйста, верните его в течение 14 дней для замены или возврата денег. Но товары должны быть возвращены в заводское состояние. Это включает в себя упаковку, вкладыши, руководства и т. Д. Пожалуйста, свяжитесь с нами и дважды проверьте обратный адрес, прежде чем вернуть его.

5. Мы не несем ответственности за доставку или страхование, понесенные при возврате товара нам.

Свяжитесь мы

Нам важно, чтобы наши покупатели были довольны. Если у вас есть какие-либо вопросы, не стесняйтесь обращаться к нам в любое время до и после покупки, наши сотрудники службы поддержки клиентов приветствуют вас по электронной почте. Мы стараемся ответить на все вопросы и решить все проблемы как можно быстрее.

Мы стараемся отвечать на ваши электронные письма как можно скорее, однако из-за большого количества ежедневных входящих писем и разницы в часовых поясах мы не сможем сразу ответить на ваши письма.
Мы ответим вам в течение 1–2 рабочих дней Если вы не получили от нас ответа, проверьте свою электронную почту, чтобы убедиться, что ваш почтовый ящик не достиг полного размера.

Характеристики:
