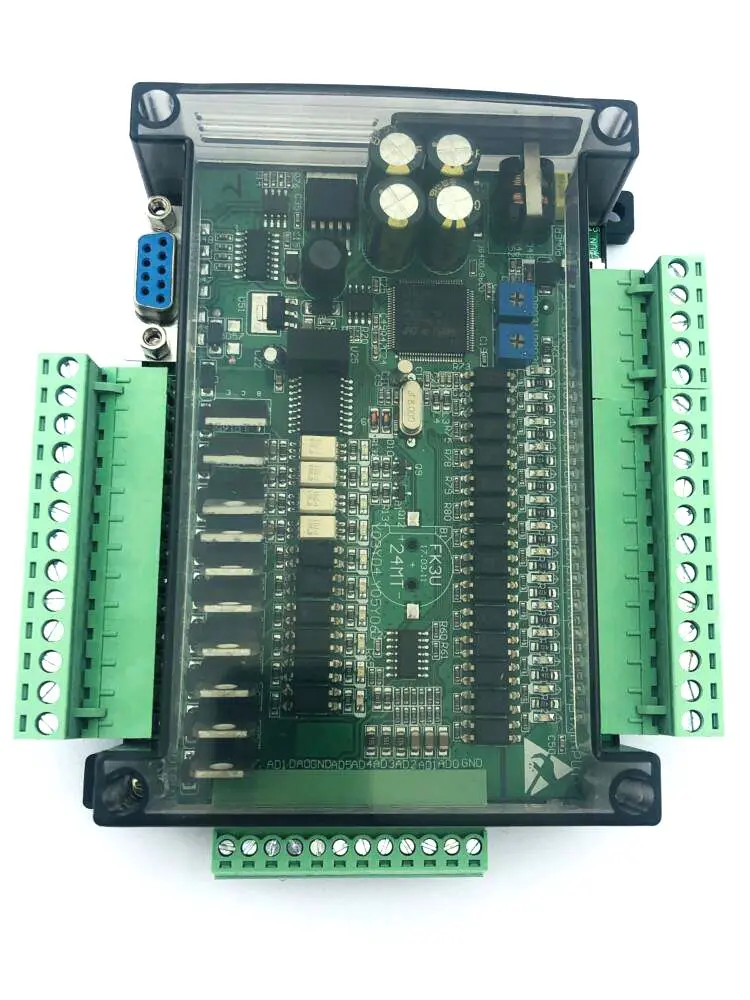

FX3U-24MT, промышленный контроллер управления, шаговый гидравлический мотор, промежуточное реле plc, Высокоскоростной импульсный

Код товара: A33052770370

Кешбек: 15%

Магазин: АлиКэшбэк20

Пройдите простую регистрацию, чтобы делать покупки выгодно.

Доступные опции:

Цвет:

Without 485 clock With 485 clock

Описание:

Тип продукта: FX3U-24MT

Тип выхода транзистора: Управляющий шаговый двигатель. Гидравлический клапан. Промежуточное реле. Нагрузка постоянного тока (максимум 3А)

Электропитание: DC24V

Вход: X0-X15, (X0-X5 может выполнять высокоскоростной подсчет входного порта 12 кГц) всего 14 точек

Выход: Y0-Y3 поддерживает Высокоскоростной импульсный выход 100K, Y4-Y11 импульсный выход 10K, всего 10

Y0-Y11 также может использоваться в качестве обычного выхода для управления шаговыми двигателями, гидравлическими клапанами, промежуточными реле и т. Д.

Аналоговый Вход: AD0-AD2 (напряжение 0-10 В), AD3-AD5 (ток 0-20 мА), чтение аналогового с инструкцией RD3A

Аналоговый выход: 2 канала (напряжение 0-10 В), аналоговый выход с командой WR3A

Объем памяти: 8000 шагов.

Скорость загрузки: 38,4 Кбит/с

Режим программирования: Оригинальное программирование, загрузка, отладка, мониторинг (можно легко отладить во время мониторинга).

Размер: Длина корпуса 126 мм * ширина 116 мм * высота 42 мм

Никакого преобразования программного обеспечения не требуется, тот же метод загрузки, что и обычный ПЛК

Этот продукт в настоящее время поддерживает набор команд

Основные инструкции: LD, LDI, AND, ANI, OR, ORI, OUT, (OUTT, OUTC), SET, RST, ANB, ORB, MPS, MRD,

MPP, INV, LDP, LDF, ANDP, ANDF, ORP, ORF, RET, OUTM, SETM, RSTM, OUTS, SETS,

RSTS, PLS, PLF, MC, MCR, PI, END.

Инструкции по шаговым инструкциям: STL: поддерживает 8 параллельных ответвлений, разные номера состояния могут иметь двойные катушки.

Инструкции сравнения контактов:

LD >=, LD <=, LD>, LD<, LD <>, LD =, AND >=, AND <=, AND>, AND<, AND <>, AND =, OR >=, OR <=, OR>, OR<, ИЛИ <>, ИЛИ =.

Передавайте и сравнивайте инструкции: MOV, CML, XCH, BCD, BIN, CMP, ZCP, FMOV.SMOV.BMOV.

Четыре арифметические инструкции: ADD, SUB, MUL, DIV, INC, DEC, WAND, WOR, WXOR, NEG.

Инструкции циклического переключения: SFTR, SFTL, SFWR, SFRD.

Инструкции по обработке данных: ZRST, DECO, ENCO.

Инструкции потока программы: CJ, CALL, SRET, IRET, EI, DI, FEND, WDT, FOR, NEXT.

Удобные инструкции: IST, ABSD, INCD, ALT, RAMP,

Инструкции по высокоскоростной обработке:

REF, REFF, MTR, HSCS, HSCR, SPD, PLSY, PWM, PLSR Периферийные Порты ввода/вывода: DSW, SEGL, FROM, TO.

Инструкции SER периферийного устройства: RS, PRUN, ASCI, HEX, CCD, VRRD, VRSC, PID.

Инструкции по позиционированию: ABS, ZRN, PLSV, DRVI, DRVA.

Часы работы: TCMP, TZCP, TADD, TSUB, TRD, TWR, HOUR.

Промежуточное реле M: MO-M3071, диапазон хранения при отключении питания может быть установлен на MO-M1023, по умолчанию M500-M1023

Точка шага S: S0-1023, диапазон сохранения при отключении питания может быть установлен на S0-S1023, по умолчанию S500-S9999

Таймер 100 мс: TO-T199, экономия при совокупном отключении питания T184-T199

Таймер 10 мс: T200-T249, экономия при совокупном отключении питания T246-T249

Таймер 1 мс: T250-T383, где T250-255-накопительный

16-битный счетчик: CO-C199, экономия энергии C100-199

32-битный счетчик: C200-C219, экономия энергии C220-C234

C235-255; C235-240-однофазный счетчик, без множителя; C241-240-однофазный счетчик, в 2 раза превышающий частоту;

32-битный высокоскоростной счетчик: C247-249-двухфазный счетчик, без множителя; C250-252-двухфазный счетчик, в 2 раза больше частоты; C253-255 есть

Двухфазный счетчик, частота 4 раза

Регистр D: DO-D7999, диапазон экономии при отключении питания может быть установлен на DO-7999,

Указатель косвенной адресации V, Z: V0-7, Z0-7

Номер прыжка подпрограммы P: PO-63

Я прерываю: X0-5 внешнее прерывание. Таймер прерывания (1 мс-единица). Счетчик будет прерван.

Специальные компоненты M: M8000 нормально замкнут во время работы, M8002 питается от импульса, M8011-от 10 мс, M8012-от 100 мс, M8013-от 15 импульсов, M8014-от минутных импульсов.

PulseFX3U-24MT контроллер Промышленной платы управления управляет гидравлическим клапаном шагового двигателя промежуточным реле PLC высокоскоростной импульс
