[Обновление]

X630-A3 (основной экран расширения этого комплекта) был обновлен с V1.2 до V1.6 в октябрье2023.

• Поддержка сторожевого пса

• Функция RTC может использоваться напрямую, настраивать не нужно.

• Добавлен аудиокабель I2S.

[Обзор]

Официальное программное обеспечение KVM-Over-IP на базе Raspberry PiЭто очень мощное программное обеспечение с открытым исходным кодом, которое позволяет удаленно подключаться через Raspberry Pi для включения/выключения или перезагрузки компьютера, настройки UEFI/BIOS, И даже переустановите ОС с помощью виртуального CD-ROM или флэш-накопителя. Вы можете использовать удаленную клавиатуру и мышь или платформу программного обеспечения, которая может имитировать клавиатуру, мышь и монитор, которые затем представлены в веб-браузере, как если бы вы работали непосредственно на удаленной системе. Это настоящий доступ на аппаратном уровне, не зависящий от каких-либо удаленных портов, протоколов или служб!

KVM относится к клавиатуре, видеомыши. Этот KVM-A3 комплект разработан и основан на модели Raspberry Pi 4 B.

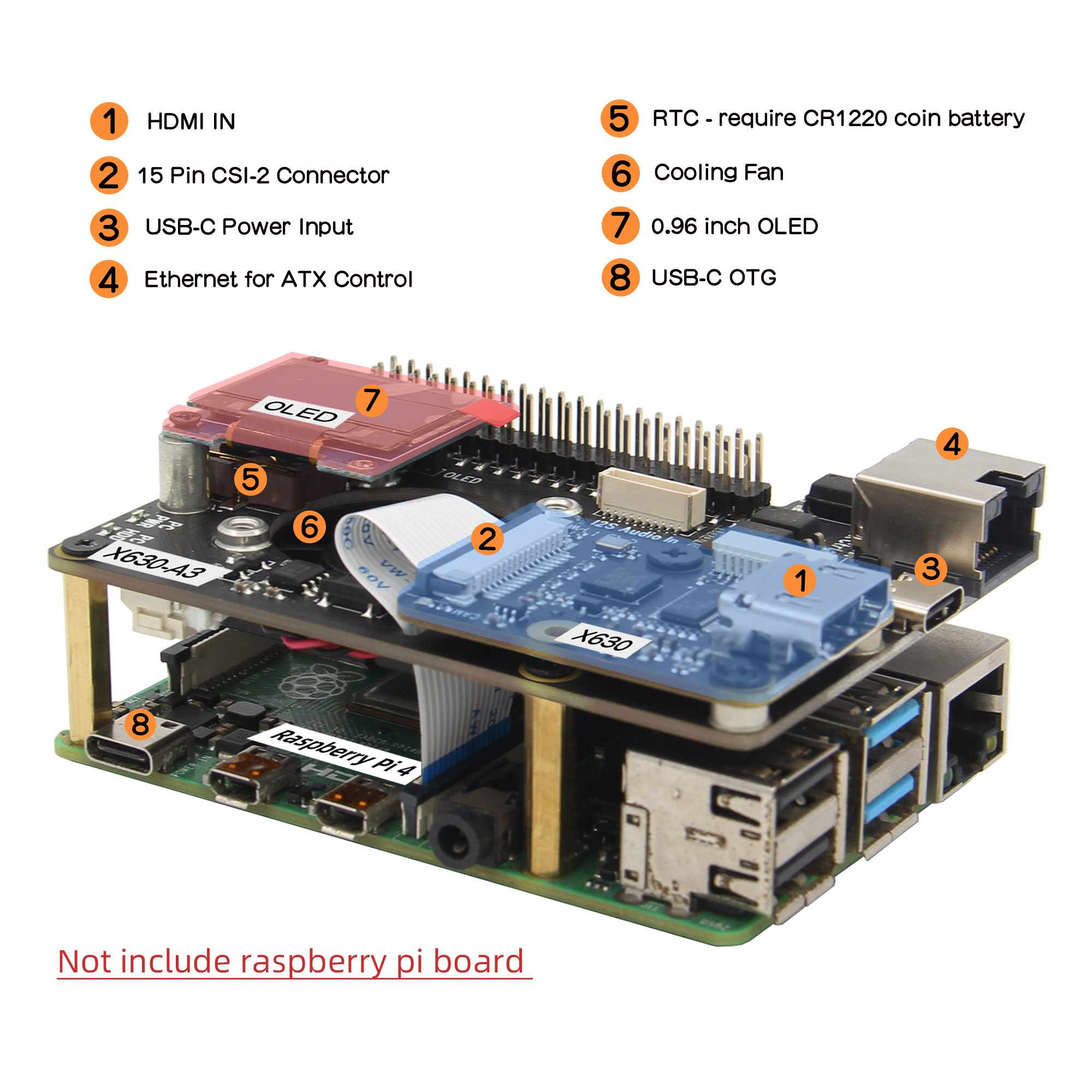

KVM-A3 комплект состоит из следующих частей:

• Модуль от X630 HDMI до CSI-2(Для захвата видео)

• X630-A3 Плата расширения(Для ethernet, охлаждения, RTC, питания и т. Д.)

• X630-A5 плата адаптера(Он установлен внутри ПК чехол, и он подключает материнскую плату компьютера и панель IO к ПК чехол)

• 0,96 дюймовый OL(Для дисплея Разрешение: 128 × 64 пикселя)

• Кабель Ethernet( TIA/EIA-568.B соединение, и это сигнальный кабель управления ATX)

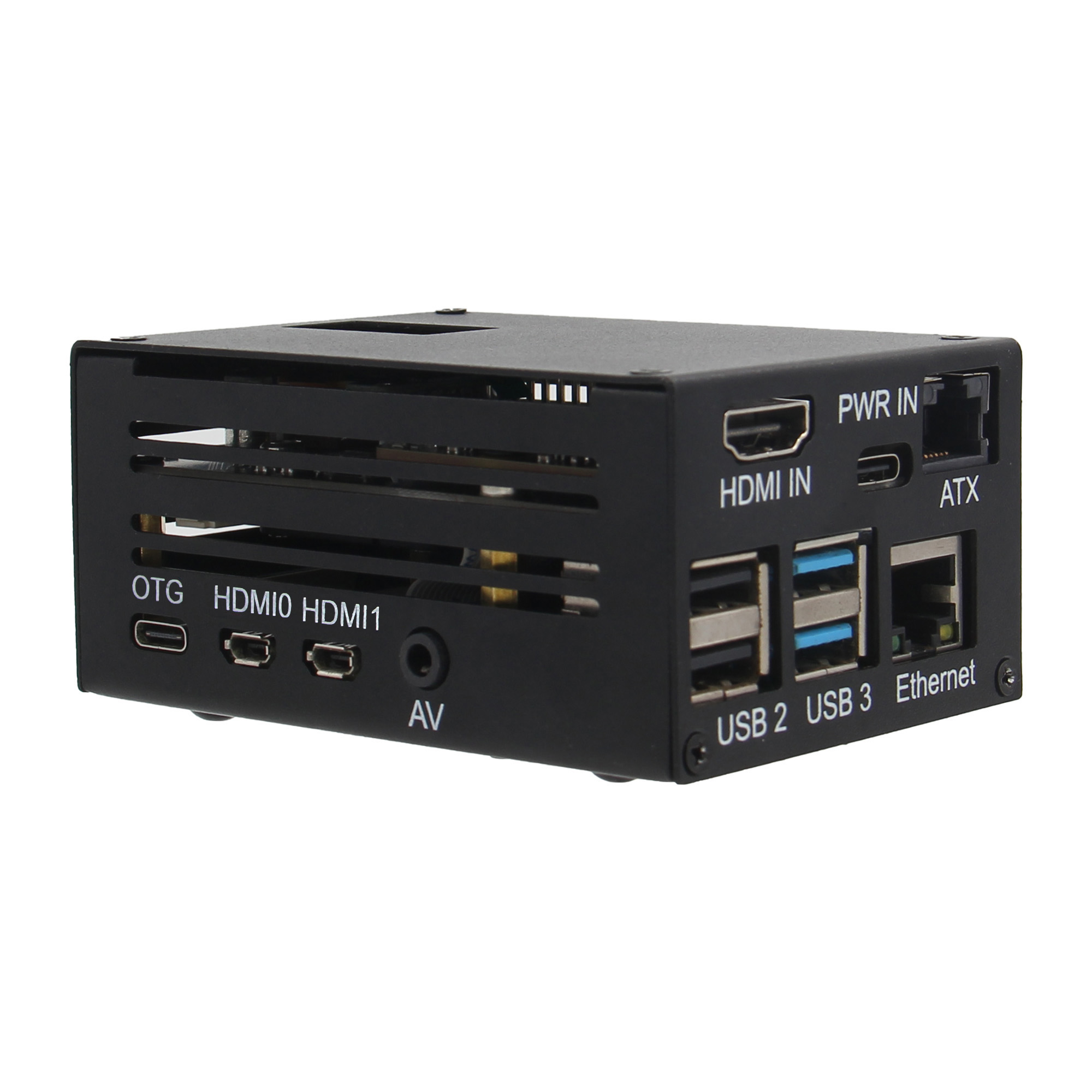

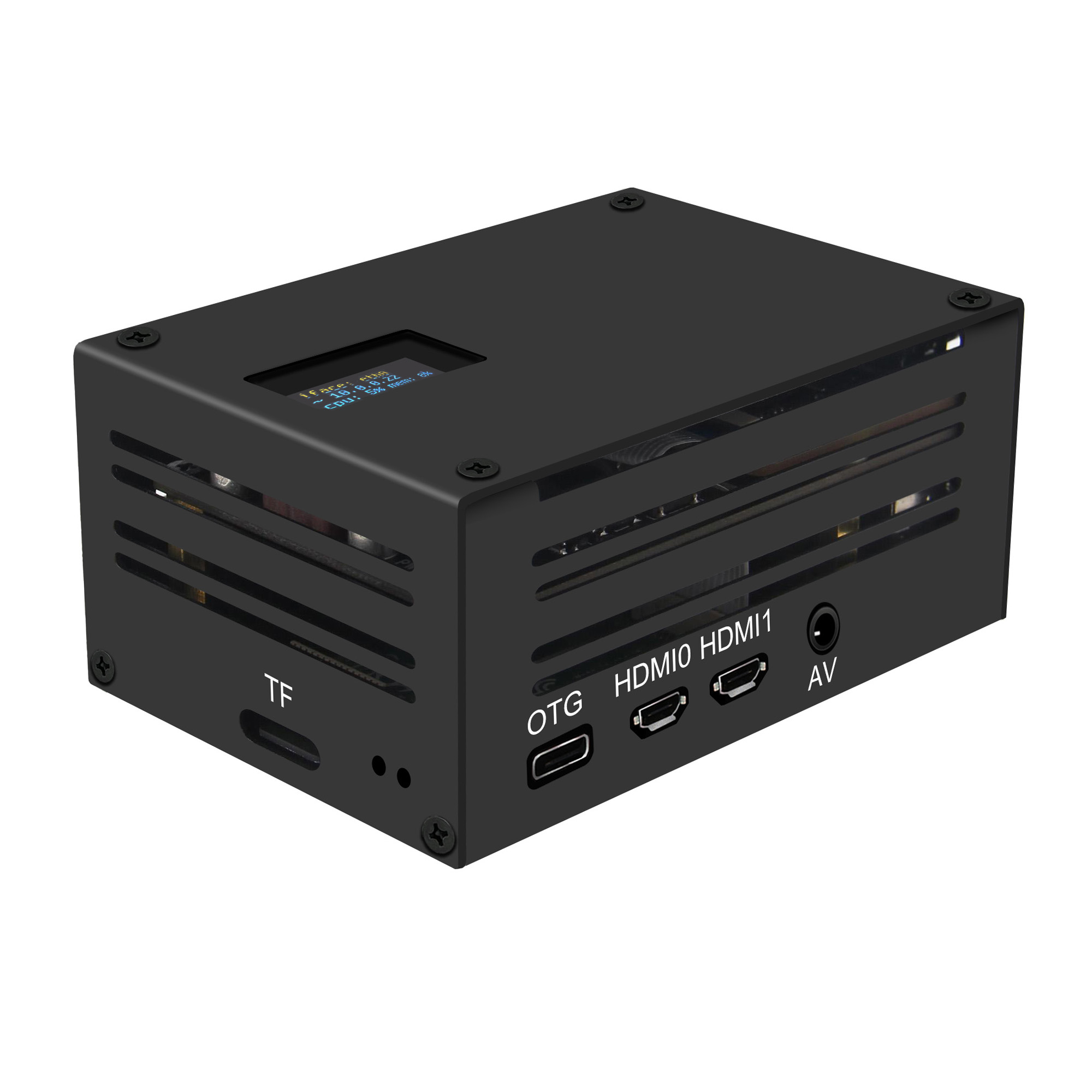

• KVM-A3 чехол(Дополнительная часть, это чехол Совместимо только с raspberry pi 4)

Примечание:

• Пожалуйста, используйте только прилагаемый кабель USB Type-C-USB 2,0 A-Male. USB-C к USB-A кабелю только с линиями передачи данных (для эмуляции клавиатуры и мыши), использование другого кабеля может вызвать нестабильность или повреждение хост-компьютера или Пи.

• Нам нужно убедиться, что вы изолировали соединение 5 В между Raspberry Pi и хост-компьютером, чтобы предотвратить проблемы с резервным питанием, которые могут вызвать нестабильность или повреждение хост-компьютера или Пи.

[Как питаться KVM-A3]

• Потребляемая мощность: 5.1Vdc +/-5% , ≥ 3A(Питание через порт USB Type-C X630-A3), Рекомендую Geekworm 5V 4A 20W USB-C блок-питания

Примечание: НеПитание через порт raspberry pi TYPE-C, потому что он занят как USB OTG.

[Руководство пользователя]

• Описание оборудования: KVM-A3

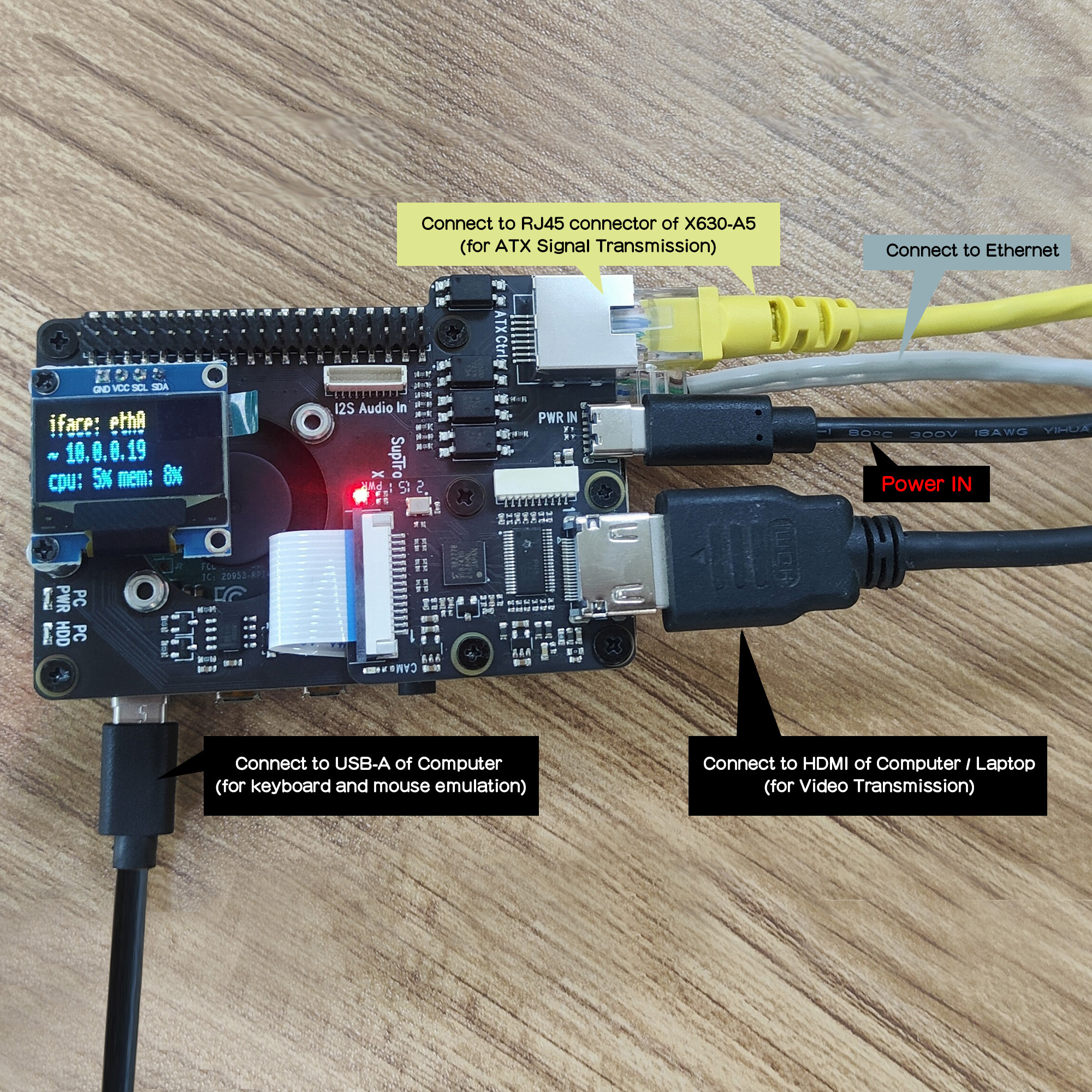

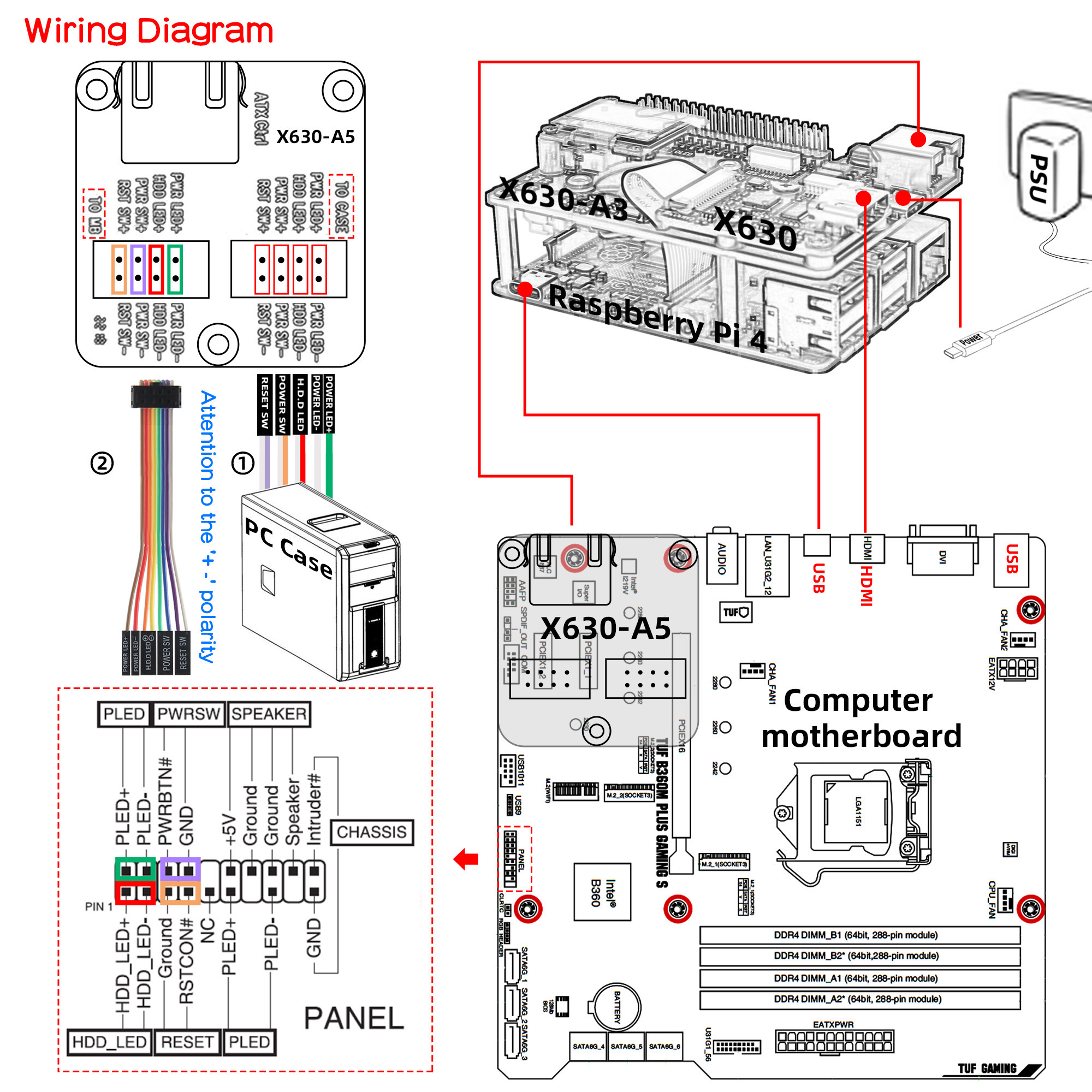

[Схема подключения]

• X630-A5 плата адаптера будет установлена в ПК чехол.

• Группа проводов ① подключается к X630-A5 поступает с панели ПК чехол.

• Черный и красный провода (группа проводов ②) поставляются из X630-A5 аксессуаров.

[Соответствие чехол]

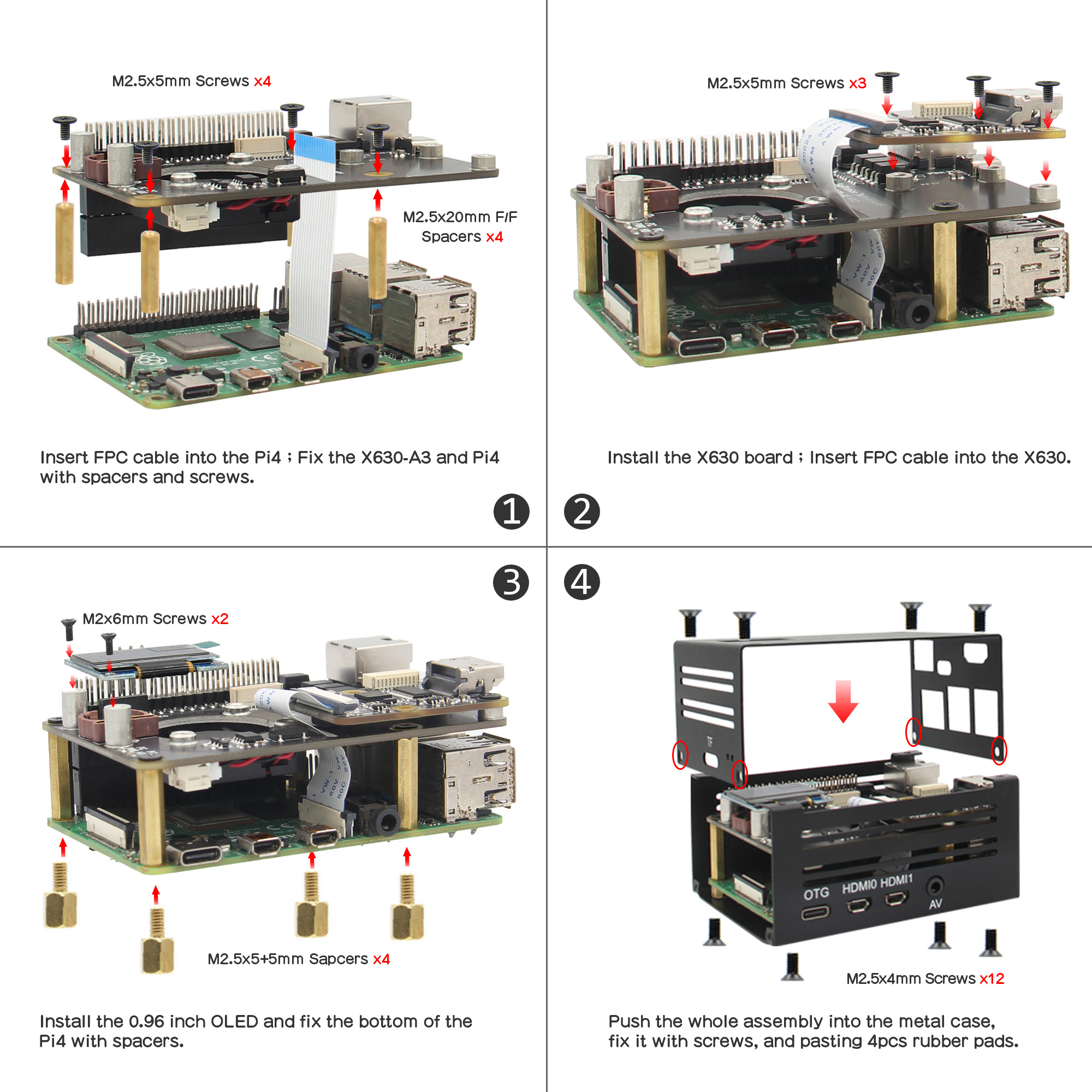

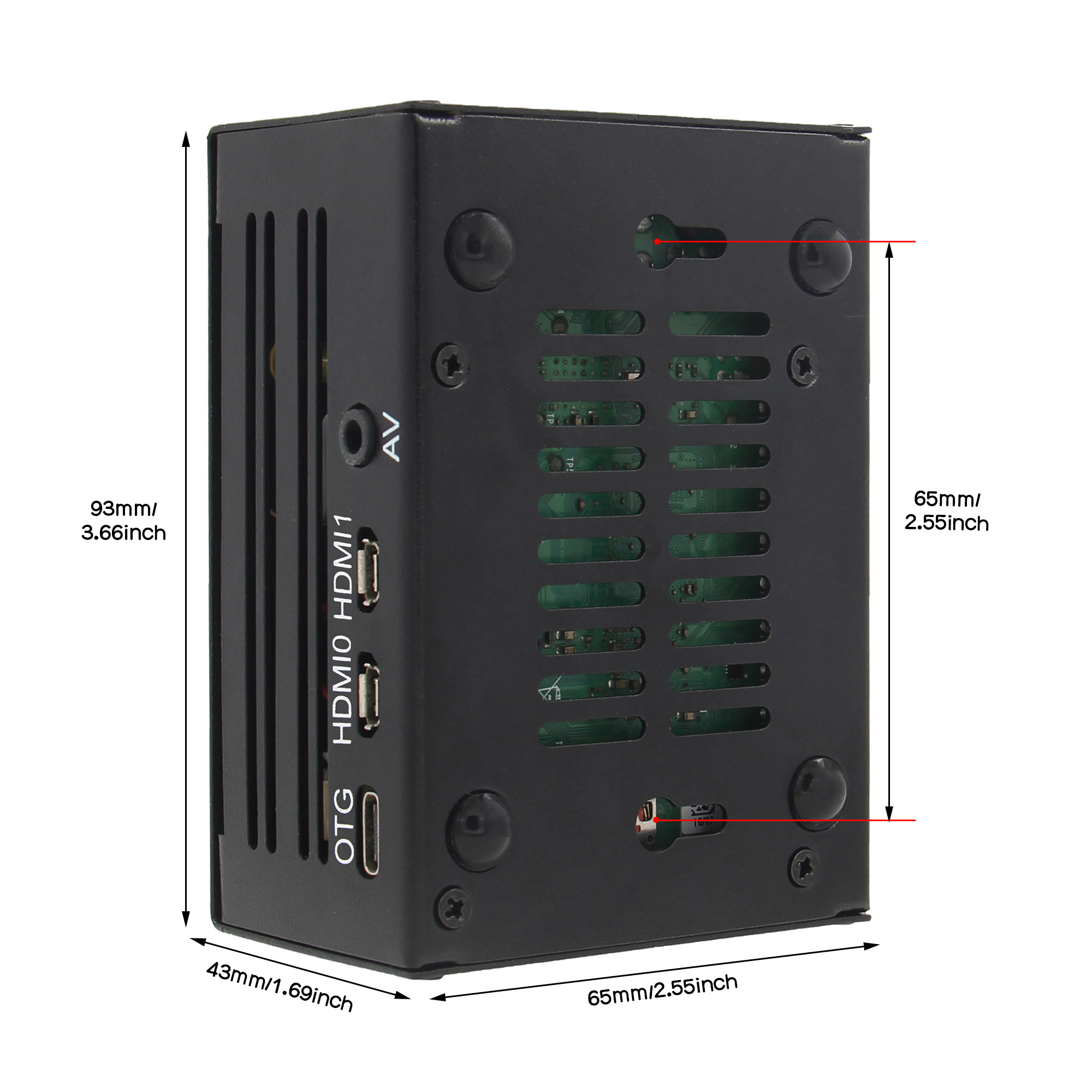

• Подходящий Металл чехол совместим только с Raspberry pi 4И KVM-A3 комплект.

[Особенности]

• Разработан специально для KVM over IP на базе Raspberry Pi

• Полная совместимость с KVM через IP OS на базе Raspberry Pi

• Управление сервером и компьютером с помощью веб-браузера

• HDMI полный захват HD на основе чипа TC358743

• OTG клавиатура и мышь; Эмуляция накопителя памяти

• Аппаратные часы реального времени (RTC) с гнездом для батареи CR1220

• Оснащен охлаждающим вентилятором, который позволяет рассеивать тепло от вашего Raspberry Pi

• Оснащен твердотельными реле для защиты контактов RPi GPIO от компьютеров и шипов ESD

• Управление ATX через разъем RJ45 включает или выключает машину, сбрасывает ее и контролирует состояние HDD светодиодный и питание светодиодный удаленно

• Резервирует 10-контактный разъем SH1.0 для БудущееI2S HDMI аудио поддержка

• Резервирует 4-контактный заголовок и проставки для дисплея I2C OLED

[FAQ]

Q. Почему OLED не отображается?

1. Убедитесь, что контакты экрана OLED верны: GND UCC SCL SDA

2. Убедитесь, что вы используете Raspberry Pi 4, V3 ПлатформаВместо платформы V2! Это очень важно.

3. Выполните следующую команду, чтобы включить отображение OLED:

Rw

Systemctl включить -- теперь kvmd-oled

Ro

[Упаковочный лист]

Комплект 1 (совместим с raspberry pi 4):

• 1 x X630 HDMI в Модуль CSI-2

• 1 кабель FPC (длина 5 см)

• 1 x X630-A3 Плата расширения V1.2

• 1 x USB-A-USB-C кабель OTG (длина кабеля: 100 см/39,37 дюйм)

• 4 x F/F M2.5 * 20 проставки

• 7 x M2, 5*5 винтов

• 1 х M2, 5*10 винтов

• 1 х X630-A5 плата адаптера

• 1 х винт

• 1 х кабель (длина кабеля: 47 см/18,50 дюйм)

• 1 х 0,96 дюйм OLED

• 2 винта M2 * 6

• 1 х кабель Ethernet

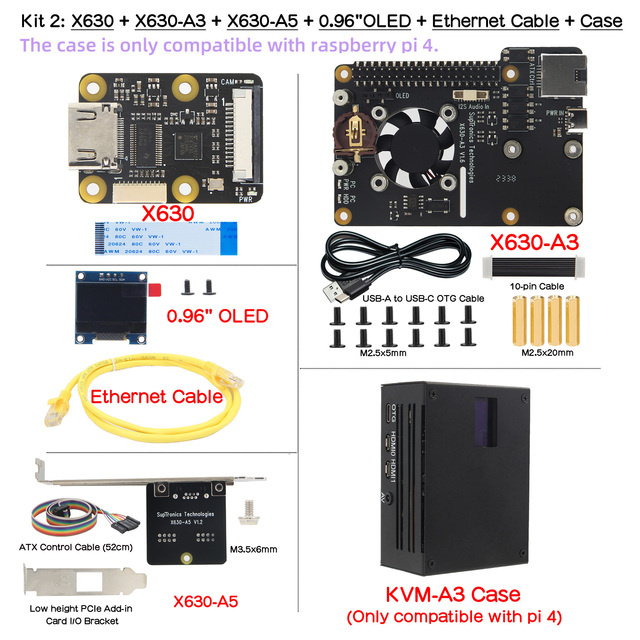

Комплект 2 (чехол совместим только с raspberry pi 4):

• 1 x X630 HDMI в Модуль CSI-2

• 1 кабель FPC (длина 5 см)

• 1 x X630-A3 Плата расширения V1.2

• 1 x USB-A-USB-C кабель OTG (длина кабеля: 100 см/39,37 дюйм)

• 4 x F/F M2.5 * 20 проставки

• 7 x M2, 5*5 винтов

• 1 х M2, 5*10 винтов

• 1 х X630-A5 плата адаптера

• 1 х винт

• 1 х кабель (длина кабеля: 47 см/18,50 дюйм)

• 1 х 0,96 дюйм OLED

• 2 винта M2 * 6

• 1 х кабель Ethernet

• 1 х квм-а3 чехол
