Генератор переменной частоты Si5351

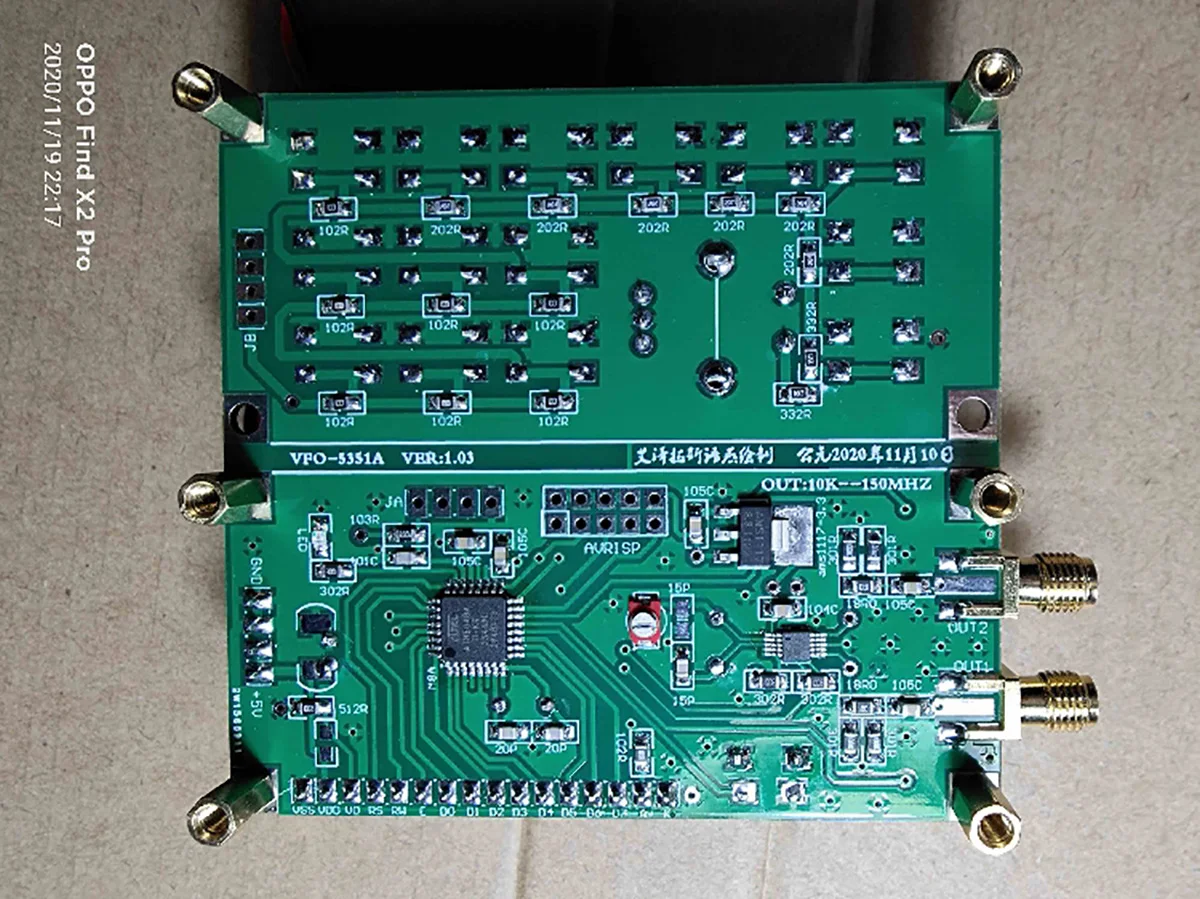

Si5351 источник сигнала VFO-150 двухканальный источник V1.03

Напряжение источника питания: 4,5-5,5 В постоянного тока. Обратите внимание, что у этой машины нет встроенного стабилизирующего блока напряжения и она не обеспечивает питание в диапазоне напряжения

Ток источника питания: 60 мА

Выходная полоса пропускания: 0,01 МГц -- 150 МГц

Шаг вывода сканирования: 1 кГц, 10 кГц, 100 кГц, 1 МГц 4 шестерни

Выходное сопротивление: 50 Ом

Форма выходного сигнала: квадратная волна

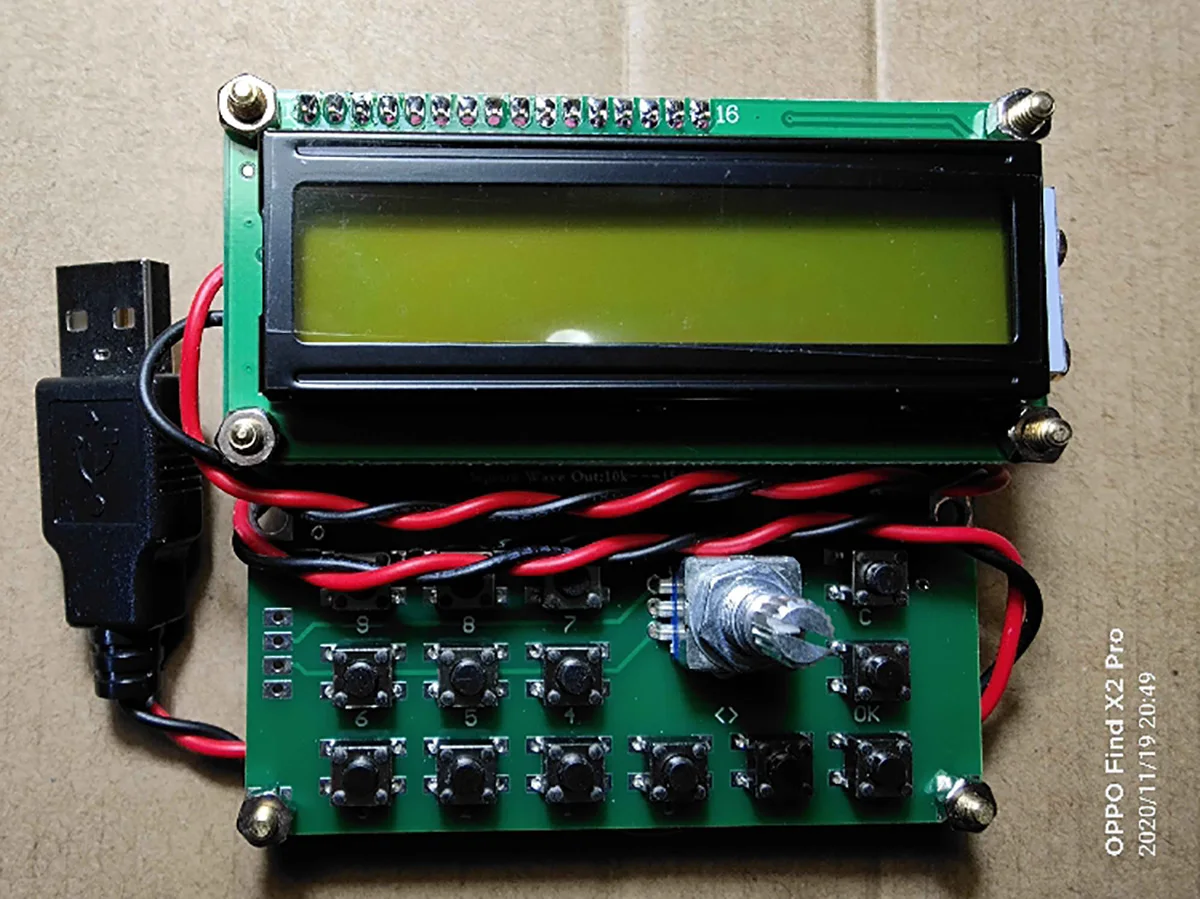

Операционная клавиатура состоит из 15 ppt клавиш, 10 0-9 числовых клавиш и клавиш «+ +» и «-» для регулировки частоты. В то же время, он также генерирует выходное поведение. Короткое нажатие клавиш «+ +» или «--» для увеличения или уменьшения 1 кГц при выводе исходной частоты. Нажатие и удержание клавиш «+ +» или «--» более 1 секунды приведет к непрерывному увеличению или уменьшению режима сканирования. Чтобы завершить сканирование, вам нужно всего лишь нажать кнопку «+ +», «--» или «ok» один раз. Клавиша «ok»-это клавиша управления выходом, которая излучает один раз и останавливается еще раз. Эмиссионное поведение, вызванное «+ +» или «-», требует двух нажатий «ОК», чтобы завершить эмиссионное поведение. Когда этот продукт имеет выходное излучение, в правом верхнем углу экрана появится «>», И Клавиша «C» завершит выброс и сбросит частоту до нуля.

В нижней части жк-экрана есть петля для пуговицы выбора канала, который проходит Цикл Через следующие опции: «1-канальный выход», «2-канальный выход», И «оба канала выводятся одновременно» по умолчанию при включении.

Шаг «<>», замененный нажатием на механическом поворотном кодере, используется для непрерывного сложения и вычитания режима сканирования для легкой регулировки. Он может выбирать шаг «1K», «10K», «100K», «1M» повторно, наследуя все ключевые операции версии V1.02. Вращающийся датчик расположение, вращение против часовой стрелки для уменьшения работы, вращение по часовой стрелке для увеличения работы, нажатие кнопки выбора шага «<>» вместо оригинальной клавиатуры, нет причин, удобно нажимать.
