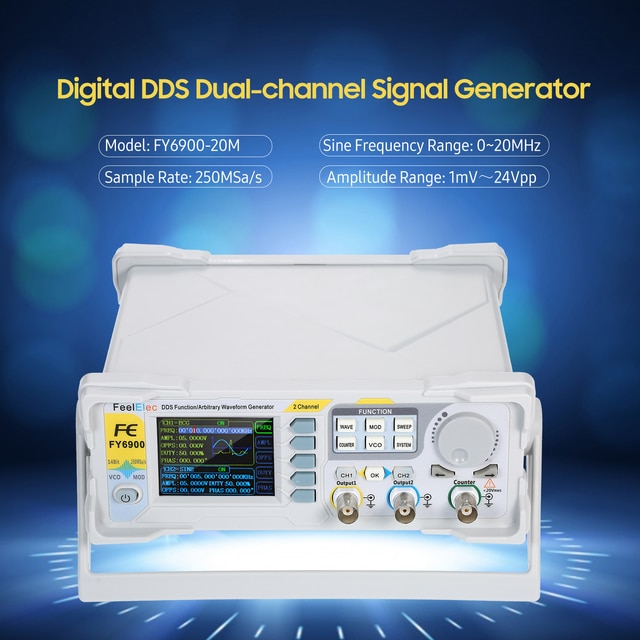

Генератор сигналов KKmoon FY6900-60M

Код товара: A4000082390571

Кешбек: 15%

Магазин: АлиКэшбэк20

Пройдите простую регистрацию, чтобы делать покупки выгодно.

Доступные опции:

Цвет:

FY6900-20M EU FY6900-60M EU FY6900-60M US FY6900-60M AU FY6900-100M EU FY6900-100M US FY6900-20M US

Доставка из:

CHINA Российская Федерация

Описание:

FY6900-20M

Особенности:
Используйте технологию прямого цифрового синтезатора (DDS) и Обеспечьте стабильные, точные, чистые сигналы с низким уровнем искажений.

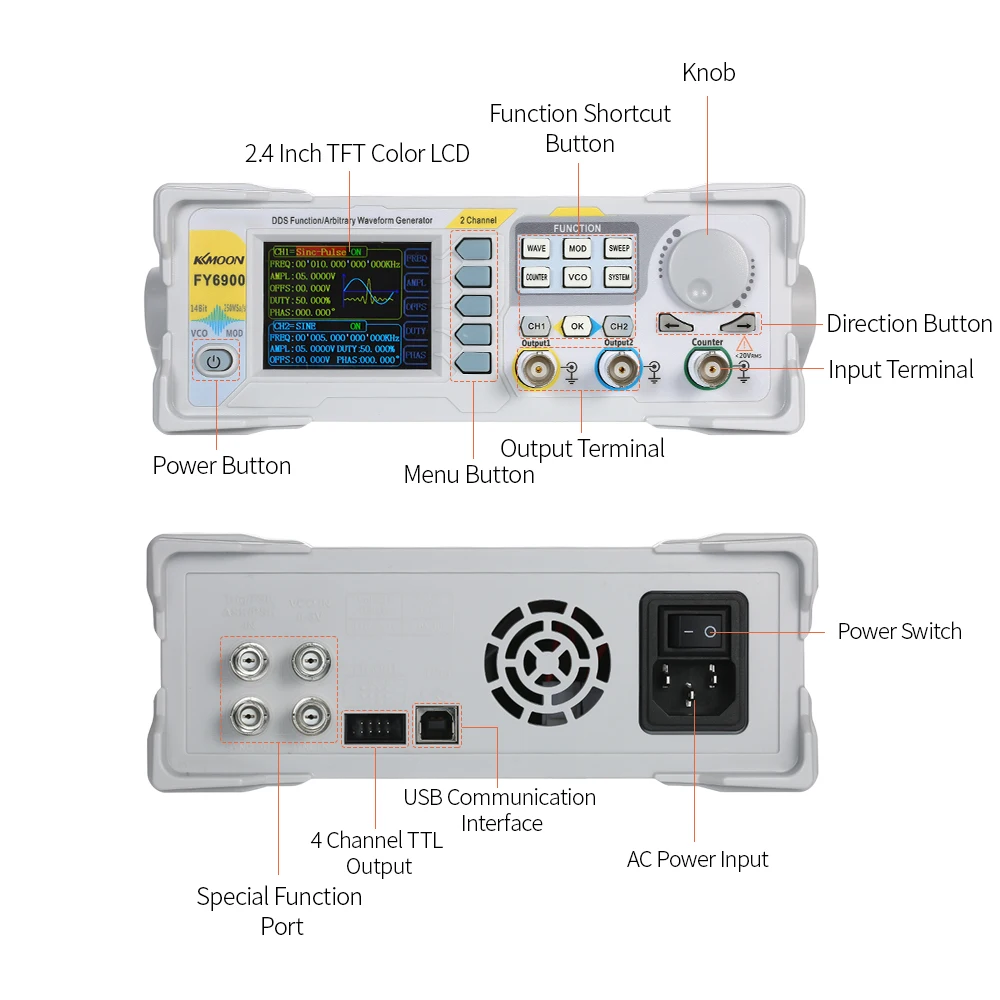

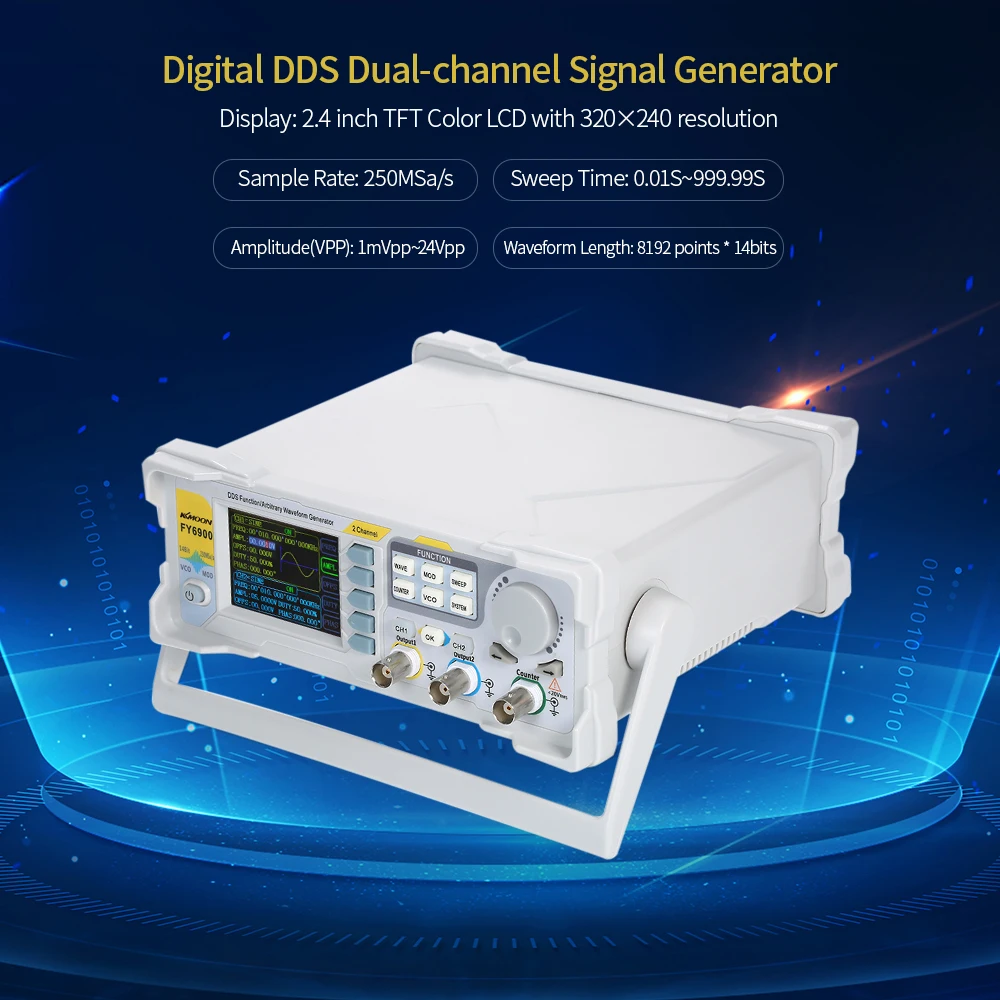

2,4-дюймовый цветной ЖК-дисплей TFT с разрешением 320*240, одновременно отображает параметры и графику CH1 и CH2.
Принять технологию MagicPulse, низкое джиттер (RMS)<200ps.
В приборе используется 14-битный высокоскоростной цифро-аналоговый преобразователь (погрешность квантования на выходе 5Vpp составляет менее 1 мВ), частота дискретизации 250 Мвыб/с, разрешение по вертикали 14 бит.
Может выводить до 99 групп функций/произвольной формы сигнала, содержит 35 групп предустановленных форм сигнала и 64 группы определяемых пользователем форм сигнала. Предустановленные формы сигналов: синусоида, квадрат (рабочий цикл регулируется), импульс (ширина импульса и время цикла могут быть точно установлены), треугольник/рампа, CMOS(0 ~ 12 В), четыре канала TTL, экспоненциальный подъем, экспоненциальное падение, шум, ЭКГ, ДК ЕТК.
Включите хранение 64 файлов данных произвольной формы волны, каждый из которых имеет глубину хранения формы волны 8192 точки * 14 бит; (Чем больше глубина хранения формы волны, тем более подробно Форма волны сохраняется, и детали сигнала могут быть восстановлены с высокой точностью.)
Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляции.
Функция развертки: он может развертывать 4 свойства сигналов, включая частоту, амплитуду, смещение и рабочий цикл; Он имеет два типа развертки линейного и логарифмического; Время развертки 0,01 с ~ 999,99 с; Вверх, вниз и туда и обратно развертки направления.
Функция VCO (выход управления напряжением): может быть достигнута с помощью внешнего входного сигнала: частоты управления напряжением, амплитуды управления напряжением, смещения управления напряжением, рабочего цикла управления напряжением и модуляций ШИМ.
Функция серийного вывода: для ваших вариантов есть ручной триггер, внутренний триггер CH2 и внешний триггер. Он может выводить 1 ~ 1048575 последовательностей импульсов.
Функция частотомера 100 м: он может измерять частоту, период, ширину импульса и рабочий цикл. Максимум. Рабочая частота составляет 100 МГц, а минимальная рабочая частота составляет 0, 01 Гц.
Функция счетчика: Он имеет 2 режима измерения связи, включая соединение постоянного тока и соединение переменного тока. Эта конструкция может решить проблему неточности соединения переменного тока.
Стандартные двойные полнофункциональные каналы, эквивалентные двум независимым генераторам.
Функция синхронизации каналов: поддержка копирования формы волны и копирования состояния между каналами.
Поддержка двух или более генераторов сигналов, подключенных для достижения многоканального выхода, максимальная поддержка 16-канального синхронного выхода, фаза между каждым каналом может быть отрегулирована.
Точно Отрегулируйте фазы двух каналов. Точность может быть 0,01 °.
Минимальное Разрешение по амплитуде может составлять до 1 мВ. Диапазон амплитуды составляет 0 ~ 24Vpp.
Рабочий цикл каждого канала можно регулировать независимо 0,01%-99,99%, разрешение регулировки составляет 0,01%.
-12 В ~ + 12 В постоянного тока Функция смещения. Разрешение 0001 В.
Функция сохранения: она может сохранять 20 наборов параметров пользователя и может быть загружена в любое время.
Функция связи: все функции могут контролироваться программой ПК, а Протокол связи открыт для вторичного развития.
Защита от короткого замыкания на выходе: все каналы могут работать более 60 секунд при коротком замыкании нагрузки.
Обеспечьте мощное программное обеспечение для редактирования формы волны. Пользователи могут загружать произвольную форму сигнала на этот инструмент после редактирования через программу для ПК, которая включена в пользовательский компакт-диск.
Принять корпус из АБС-пластика с дизайном настольного типа. Используйте источник питания с широким диапазоном напряжения 100-240 В (переменного тока).

Спецификация:

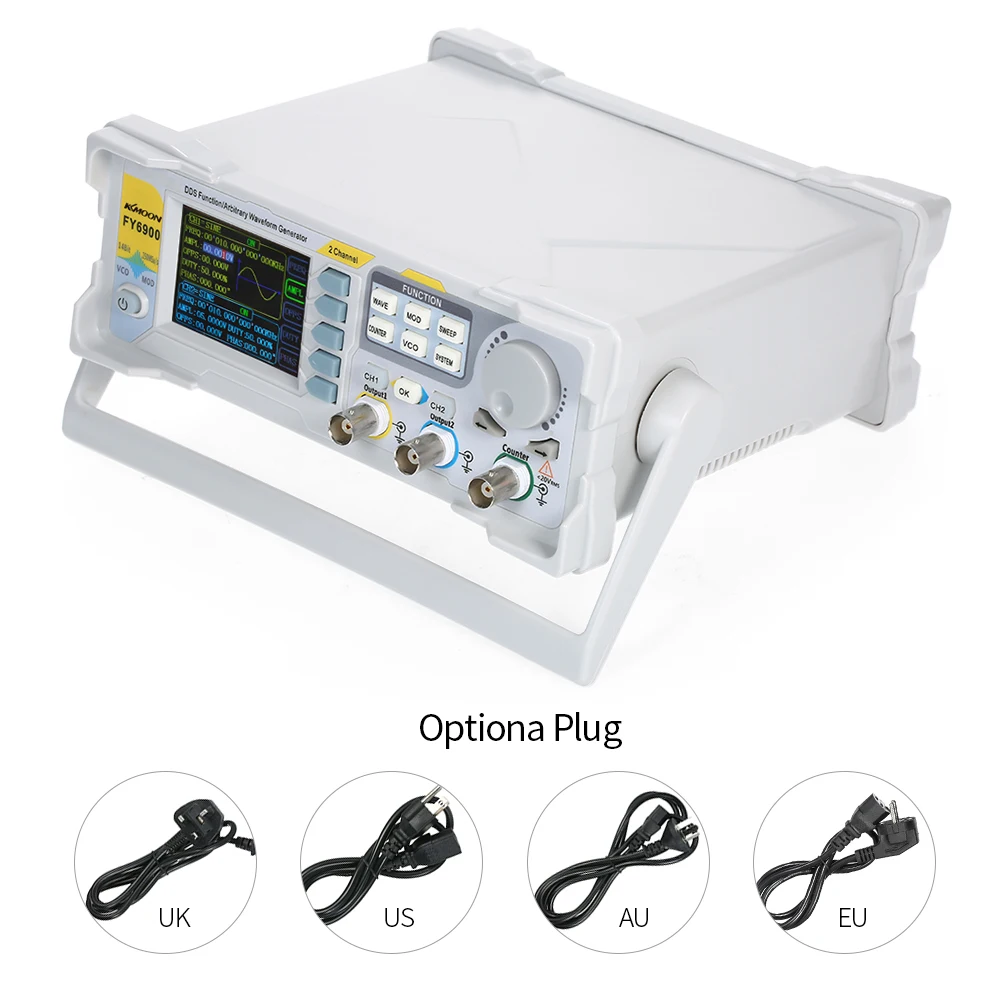

Тип штекера: AU / EU / US / UK (опционально)

Частота
Модель		FY6900-20M
Синусоидальный		0 ~ 20 МГц
Площадь		0 ~ 15 МГц
Пандус, треугольник		0 ~ 10 МГц
Импульсный		0 ~ 10 МГц
TTL/КМОП		0 ~ 10 МГц
Произвольная Форма волны		0 ~ 10 МГц
МинимумПUlseВтIDTH		20нс (все модели ширины пульсовой волны минимальной могут достигнуть 20нс)
Мин. Разрешение по всему частотному диапазону		1 мкГц (минимальное разрешение может достигать 1 мкГц во всем частотном диапазоне для обеспечения точности регулировки на высоких частотах. Например, он может выводить сигнал 10,000000000001 МГц).
Точность		± 20ppm
Стабильность		± 1ppm/ 3 часа
Характеристики формы волны
Формы волны		Синусоида, квадрат, прямоугольник (рабочий цикл регулируется), импульс (ширина импульса и время цикла могут быть установлены точно), треугольник/пандус, Пилообразная волна, CMOS, четыре канала TTL, постоянный ток, полуволна, полная волна, положительный шаг, обратный шаг, положительный Экспонент, обратный Экспонент, ИМП ульс Лоренц, Мультитоне, шум, ЭКГ, Трапециевидный импульс, импульсный импульс Sinc, узкий импульс, гауссовый белый шум, AM, FM и другие 64 набора формы сигнала, определяемой клиентом.
Не-летучее хранение		Может хранить 64 определяемые пользователем произвольные формы сигналов (8K 14 бит) * 64
Длина волны		8192 балла * 14bItС
Частота дискретизации		250 Мвыб/с
Вертикальное разрешение		14 бит
Синусоидальный		Гармоническое подавление				≥ 50 дБн (<1 МГц); ≥ 45 дБн (1 МГц ~ 20 МГц);
		Общее гармоническое искажение				<0,5% (20 Гц ~ 20 кГц, 0 дБм)
Прямоугольник		Время подъема/падения				≤ 7 НС (VPP<5 В)
		Перегрузка				≤ 5%
		Рабочий цикл				0,01% ~ 99,99% (разрешение 0,01%)
ПилообразныйВтAVE		Линеарность				> 99% (0,01 Гц ~ 10 кГц)
Выходные характеристики
Амплитуда(ВПП)		Частота≤5МГц: 1 мВпп ~ 24ВПП; 5МГц <Частота ≤10 МГц: 1 мВ/с ~20Vpp; 10 МГц <частота ≤ 20 МГц: 1 мВ/с ~ 10 В/с; Частота> 20 МГц: 1 мВ ~ 5В ПП;
Разрешение		1 мВ
Стабильность амплитуды		± 0,5%/5 часов
Плоскостность амплитуды		± 2,5% (<10 МГц);± 5%(>10 МГц)
Выход формы волны
Импеданс		50 Ом ± 10%(Типичные)
Защита		Все каналы могут работать более 60 секунд при коротком замыкании нагрузки.
Смещение постоянного тока
Диапазон смещения		Частота ≤ 20 МГц: ± 12 В;Частота> 20 МГц: ± 2,5 В;
Разрешение смещения		1 мВ
Характеристика фазы
Диапазон фаз		0 ~ 359,99 °
Разрешение фазы		0,01 °
TTLвыход
Амплитуда уровня TTL		> 3впп
Вентилятор-выход		> 8 ТТЛ НАГРУЗКА
Время подъема/падения		≤ 10 нс
Cmosouput
Низкий электрический уровень		<0,3 В
Высокий электрический уровень		1 В ~ 12 В
Время подъема/падения		≤ 18 нс
Внешнее измерение
Функция		Частота,Период, положительная/отрицательная ширина импульса, рабочий цикл
Диапазон входного напряжения		1Vpp ~ 20Vpp
Измеритель частоты		Разрешение				0,01 Гц (Время ворот = 100 с)
		Диапазон				0,01 Гц ~ 100 МГц
		Чувствительность				Время ворот 3 ранга (1С, 10С, 100С) регулируемого
Счетчик		Диапазон				0-4294967295
		Муфта				Постоянный, переменный ток
		Рабочий режим				Руководство
Период		Диапазон измерения						5 нс ~ 20 с	Измерение соединения постоянного тока
Ширина импульса		Диапазон измерения						0нс ~ 20 с
		Разрешение						5нс
Рабочий цикл		Диапазон (DIsplay)						0% ~ 100%
Подметание
Форма волны несущей		Синус, квадрат, пандус, произвольный (Кроме постоянного тока)
Тип развертки		Линейный или логарифм
Направление развертки		Направления развертки вверх, вниз и туда и обратно
Объекты развертки		Частота, амплитуда, смещение, рабочий цикл
Время развертки		0,01 S ~ 999,99 S/шаг
Диапазон настройки		Начальное положение и положение отделкой можно установить произвольно.
Диапазон развертки		Определяется настройкой параметров.
ГУП(Выход контроля напряжения)
Диапазон сигнала модуляции на входе		0 ~ 5 В
Диапазон частот сигнала VCO		0-2000 Гц
Объект управления ГУН		Частота управления напряжением (VCF), амплитуда управления напряжением (VCA), смещение управления напряжением, рабочий цикл управления напряжением.
Специальная функция ГУН		Может модулировать амплитуду (AM) или частоту (FM) с помощью внешнего аналогового сигнала.
Модуляция
Тип модуляции			AM, FM, PM, ASK, FSK, PSK
Форма волны несущей			Синус, квадрат, треугольник, пандус,ПроизвольноеФорма волны(За исключением постоянного тока)
АМ
Источник			Внутренний (CH2) /Внешний (VCO IN Port)
Модулирующая Форма волны			Синус, квадрат, треугольник, пандус,ПроизвольноеФорма волны
Глубина			0% к 120%
Частота модуляции			Внутренние:1 мкГц ~1МГц; Внешний: 1 мкГц ~ 2 кГц;
ФМ
Источник			Внутренний (CH2) /Внешний (VCO IN Port)
Модулирующая Форма волны			Синус, квадрат, треугольник, пандус,ПроизвольноеФорма волны
Частота модуляции			Внутренние:1 мкГц ~1МГц; Внешний: 1 мкГц ~ 2 кГц;
ПМ
Источник			Внутренний (CH2) /Внешний (VCO IN Port)
Модулирующая Форма волны			Синус, квадрат, треугольник, пандус,ПроизвольноеФорма волны
Отклонение фазы			От 0 ° до 360 °
Частота модуляции			Внутренние:1 мкГц ~1МГц; Внешний: 1 мкГц ~ 2 кГц;
СПРОСИТЕ
Источник			Внутренний (CH2), внешний (ASK IN Port), ручной
Модулирующая Форма волны			Квадрат с рабочий цикл 50%.
Ключевая частота			1 мкГц ~ 10 МГц
ФСК
Источник			Внутренний (CH2), внешний (порт FSK IN), ручной
Модулирующая Форма волны			Квадрат с рабочий цикл 50%.
Ключевая частота			1 мкГц ~ 10 МГц
ПСК
Источник			Внутренний (CH2), внешний (порт PSK IN), ручной
Модулирующая Форма волны			Квадрат с рабочий цикл 50%.
Ключевая частота			1 мкГц ~ 10 МГц
Функция взрыва
Форма волны несущей			Синус, квадрат, пандус, произвольный (Кроме постоянного тока)
Счетчик взрыва			1 ~ 1048575
Источник триггера			Ручной, внутренний, внешний (AC/DC)
Общие характеристики
Дисплей	Тип			2,4 дюйма, цвет TFTДисплей.
Сохранить & Загрузить	Сумма			20
	Должность			01 до 20 (01 дляЗапускЗначение по умолчанию)
Интерфейс	Тип			USB-последовательный интерфейс
	Протокол			Режим командной строки, обеспечивающий протоколы связи.
	Скорость связи						9600 бит/с (промышленный стандарт)
Мощность	Диапазон напряжения				AC100V ~ 240V
Техника	SMD, LSI, надежный и прочный
Зуммер	Может быть включен/выключен с помощью настройки.
Управление	Кнопки и ручка непрерывно.
Защита окружающей среды	Темп.:0 ~ 40 ℃, влажность:﹤ 80%

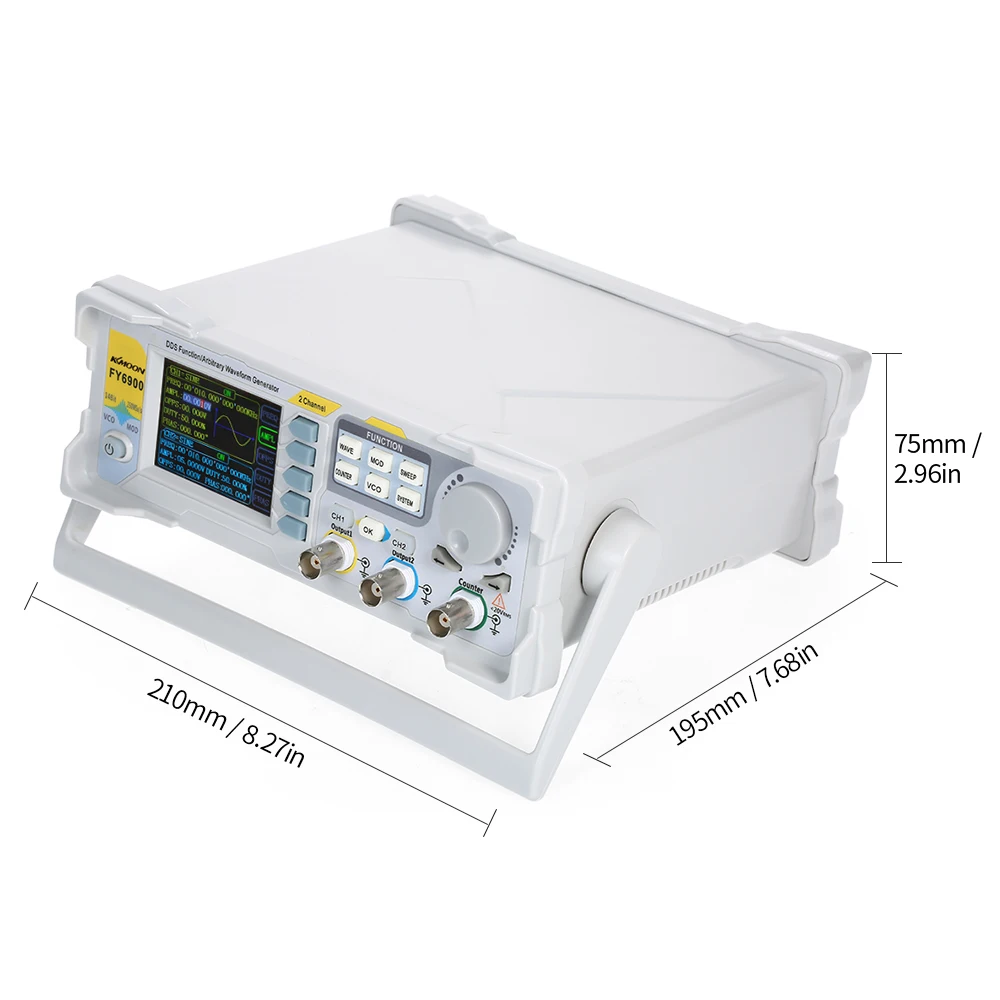

Размер элемента	Прибл. 210 мм * 195 мм * 75 мм/8,277,682,96 (Д * Ш * В)
Вес товара	Прибл. 611 г/21,56 унции
Размер упаковки	Прибл. 27СМ 21СМ 9,5 см/10,638,273,75 (Д * Ш * В)
Вес упаковки	Прибл. 1065 г/37,51 унции(Главный двигатель, аксессуары и упаковочные материалы)

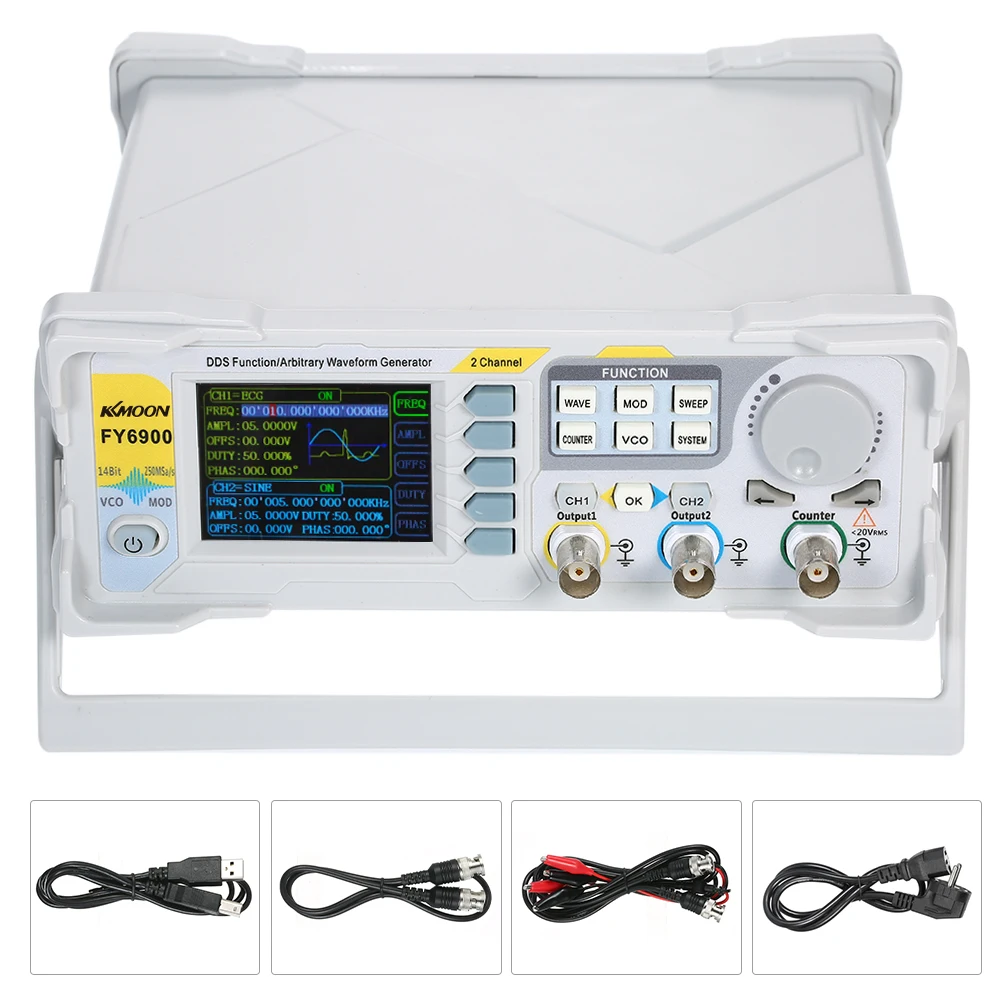

Список пакетов:
1 * генератор сигналов DDS
1 * кабель питания
1 * USB-кабель для передачи данных
1 * BNC-BNC Кабель
2 * кабель с зажимом BNC

FY6900-60M

Частота
Модель		FY6900-60 м
Синусоидальный		0 ~60 МГц
Площадь		0 ~ 25 МГц
Пандус, треугольник		0 ~ 10 МГц
Импульсный		0 ~ 10 МГц
TTL/КМОП		0 ~ 10 МГц
Произвольная Форма волны		0 ~ 10 МГц
МинимумПUlseВтIDTH		20нс (все модели ширины пульсовой волны минимальной могут достигнуть 20нс)
Мин. Разрешение по всему частотному диапазону		1 мкГц (минимальное разрешение может достигать 1 мкГц во всем частотном диапазоне для обеспечения точности регулировки на высоких частотах. Например, он может выводить сигнал 10,000000000001 МГц).
Точность		± 20ppm
Стабильность		± 1ppm/ 3 часа
Характеристики формы волны
Формы волны		Синусоида, квадрат, прямоугольник (рабочий цикл регулируется), импульс (ширина импульса и время цикла могут быть установлены точно), треугольник/пандус, Пилообразная волна, CMOS, четыре канала TTL, постоянный ток, полуволна, полная волна, положительный шаг, обратный шаг, положительный Экспонент, обратный Экспонент, ИМП ульс Лоренц, Мультитоне, шум, ЭКГ, Трапециевидный импульс, импульсный импульс Sinc, узкий импульс, гауссовый белый шум, AM, FM и другие 64 набора формы сигнала, определяемой клиентом.
Не-летучее хранение		Может хранить 64 определяемые пользователем произвольные формы сигналов (8K 14 бит) * 64
Длина волны		8192 балла * 14bItС
Частота дискретизации		250 Мвыб/с
Вертикальное разрешение		14 бит
Синусоидальный		Гармоническое подавление				≥ 50 дБн (<1 МГц); ≥ 45 дБн (1 МГц ~ 20 МГц);
		Общее гармоническое искажение				<0,5% (20 Гц ~ 20 кГц, 0 дБм)
Прямоугольник		Время подъема/падения				≤ 7 НС (VPP<5 В)
		Перегрузка				≤ 5%
		Рабочий цикл				0,01% ~ 99,99% (разрешение 0,01%)
ПилообразныйВтAVE		Линеарность				> 99% (0,01 Гц ~ 10 кГц)
Выходные характеристики
Амплитуда(ВПП)		Частота≤5МГц: 1 мВпп ~ 24ВПП; 5МГц <Частота ≤10 МГц: 1 мВ/с ~20Vpp; 10 МГц <частота ≤ 20 МГц: 1 мВ/с ~ 10 В/с; Частота> 20 МГц: 1 мВ ~ 5В ПП;
Разрешение		1 мВ
Стабильность амплитуды		± 0,5%/5 часов
Плоскостность амплитуды		± 2,5% (<10 МГц);± 5%(>10 МГц)
Выход формы волны
Импеданс		50 Ом ± 10%(Типичные)
Защита		Все каналы могут работать более 60 секунд при коротком замыкании нагрузки.
Смещение постоянного тока
Диапазон смещения		Частота ≤ 20 МГц: ± 12 В;Частота> 20 МГц: ± 2,5 В;
Разрешение смещения		1 мВ
Характеристика фазы
Диапазон фаз		0 ~ 359,99 °
Разрешение фазы		0,01 °
TTLвыход
Амплитуда уровня TTL		> 3впп
Вентилятор-выход		> 8 ТТЛ НАГРУЗКА
Время подъема/падения		≤ 10 нс
Cmosouput
Низкий электрический уровень		<0,3 В
Высокий электрический уровень		1 В ~ 12 В
Время подъема/падения		≤ 18 нс
Внешнее измерение
Функция		Частота,Период, положительная/отрицательная ширина импульса, рабочий цикл
Диапазон входного напряжения		1Vpp ~ 20Vpp
Измеритель частоты		Разрешение				0,01 Гц (Время ворот = 100 с)
		Диапазон				0,01 Гц ~ 100 МГц
		Чувствительность				Время ворот 3 ранга (1С, 10С, 100С) регулируемого
Счетчик		Диапазон				0-4294967295
		Муфта				Постоянный, переменный ток
		Рабочий режим				Руководство
Период		Диапазон измерения						5 нс ~ 20 с	Измерение соединения постоянного тока
Ширина импульса		Диапазон измерения						0нс ~ 20 с
		Разрешение						5нс
Рабочий цикл		Диапазон (DIsplay)						0% ~ 100%
Подметание
Форма волны несущей		Синус, квадрат, пандус, произвольный (Кроме постоянного тока)
Тип развертки		Линейный или логарифм
Направление развертки		Направления развертки вверх, вниз и туда и обратно
Объекты развертки		Частота, амплитуда, смещение, рабочий цикл
Время развертки		0,01 S ~ 999,99 S/шаг
Диапазон настройки		Начальное положение и положение отделкой можно установить произвольно.
Диапазон развертки		Определяется настройкой параметров.
ГУП(Выход контроля напряжения)
Диапазон сигнала модуляции на входе		0 ~ 5 В
Диапазон частот сигнала VCO		0-2000 Гц
Объект управления ГУН		Частота управления напряжением (VCF), амплитуда управления напряжением (VCA), смещение управления напряжением, рабочий цикл управления напряжением.
Специальная функция ГУН		Может модулировать амплитуду (AM) или частоту (FM) с помощью внешнего аналогового сигнала.
Модуляция
Тип модуляции			AM, FM, PM, ASK, FSK, PSK
Форма волны несущей			Синус, квадрат, треугольник, пандус,ПроизвольноеФорма волны(За исключением постоянного тока)
АМ
Источник			Внутренний (CH2) /Внешний (VCO IN Port)
Модулирующая Форма волны			Синус, квадрат, треугольник, пандус,ПроизвольноеФорма волны
Глубина			0% к 120%
Частота модуляции			Внутренние:1 мкГц ~1МГц; Внешний: 1 мкГц ~ 2 кГц;
ФМ
Источник			Внутренний (CH2) /Внешний (VCO IN Port)
Модулирующая Форма волны			Синус, квадрат, треугольник, пандус,ПроизвольноеФорма волны
Частота модуляции			Внутренние:1 мкГц ~1МГц; Внешний: 1 мкГц ~ 2 кГц;
ПМ
Источник			Внутренний (CH2) /Внешний (VCO IN Port)
Модулирующая Форма волны			Синус, квадрат, треугольник, пандус,ПроизвольноеФорма волны
Отклонение фазы			От 0 ° до 360 °
Частота модуляции			Внутренние:1 мкГц ~1МГц; Внешний: 1 мкГц ~ 2 кГц;
СПРОСИТЕ
Источник			Внутренний (CH2), внешний (ASK IN Port), ручной
Модулирующая Форма волны			Квадрат с рабочий цикл 50%.
Ключевая частота			1 мкГц ~ 10 МГц
ФСК
Источник			Внутренний (CH2), внешний (порт FSK IN), ручной
Модулирующая Форма волны			Квадрат с рабочий цикл 50%.
Ключевая частота			1 мкГц ~ 10 МГц
ПСК
Источник			Внутренний (CH2), внешний (порт PSK IN), ручной
Модулирующая Форма волны			Квадрат с рабочий цикл 50%.
Ключевая частота			1 мкГц ~ 10 МГц
Функция взрыва
Форма волны несущей			Синус, квадрат, пандус, произвольный (Кроме постоянного тока)
Счетчик взрыва			1 ~ 1048575
Источник триггера			Ручной, внутренний, внешний (AC/DC)
Общие характеристики
Дисплей	Тип			2,4 дюйма, цвет TFTДисплей.
Сохранить & Загрузить	Сумма			20
	Должность			01 до 20 (01 дляЗапускЗначение по умолчанию)
Интерфейс	Тип			USB-последовательный интерфейс
	Протокол			Режим командной строки, обеспечивающий протоколы связи.
	Скорость связи						9600 бит/с (промышленный стандарт)
Мощность	Диапазон напряжения				AC100V ~ 240V
Техника	SMD, LSI, надежный и прочный
Зуммер	Может быть включен/выключен с помощью настройки.
Управление	Кнопки и ручка непрерывно.
Защита окружающей среды	Темп.:0 ~ 40 ℃, влажность:﹤ 80%
Размеры	Прибл. 210 мм * 195 мм * 75 мм/8,277,682,96 (Д * Ш * В)
Вес	Прибл. 611 г/21,56 унции
Размер упаковки	Прибл. 27СМ 21СМ 9,5 см/10,638,273,75 (Д * Ш * В)
Вес упаковки	Прибл. 1065 г/37,51 унции(Главный двигатель, аксессуары и упаковочные материалы)

Характеристики:

Название бренда	KKMOON

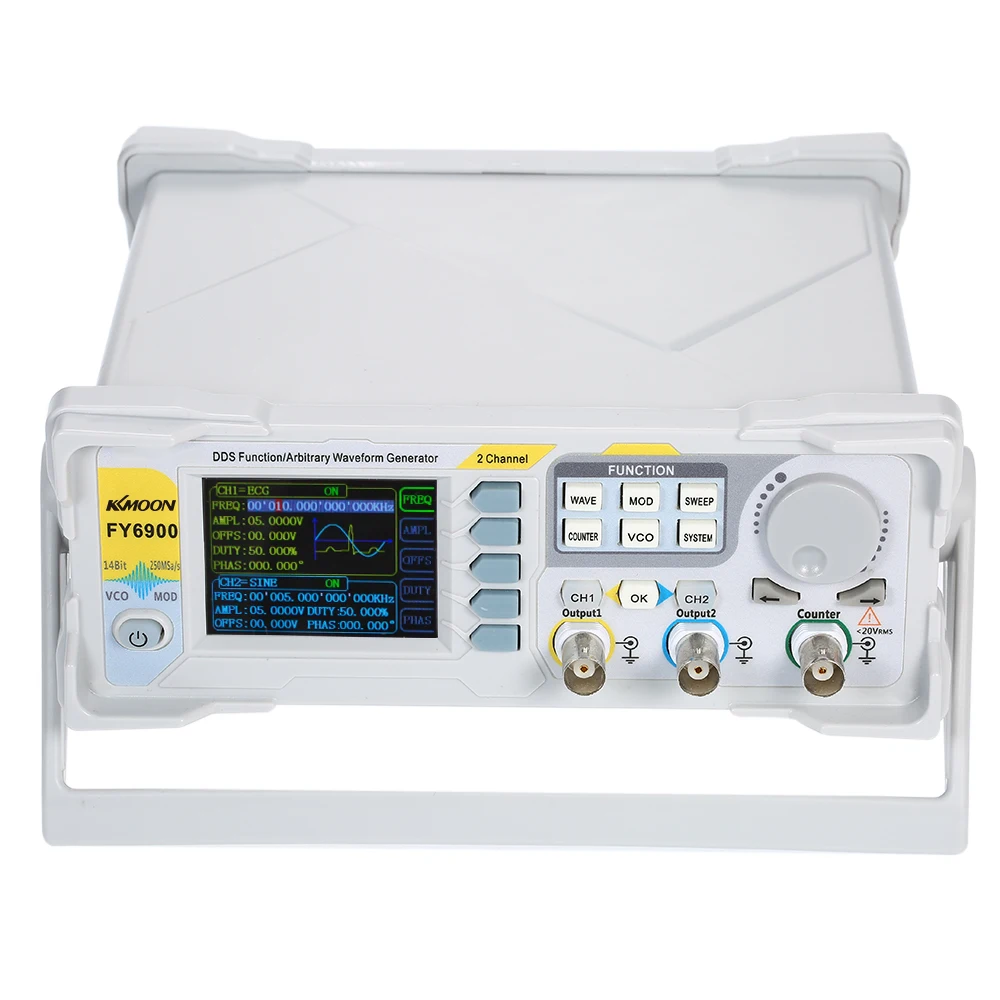

Номер модели	FY6900-60MHz (Better than FY6800-60MHz)
Происхождение	Китай
Сертификация	NONE
Товары для ремонта	Электрический
Размер дисплея	2.9 Дюйм(ов) и Под
Единица измерения	штука/штуки
Количество	1
