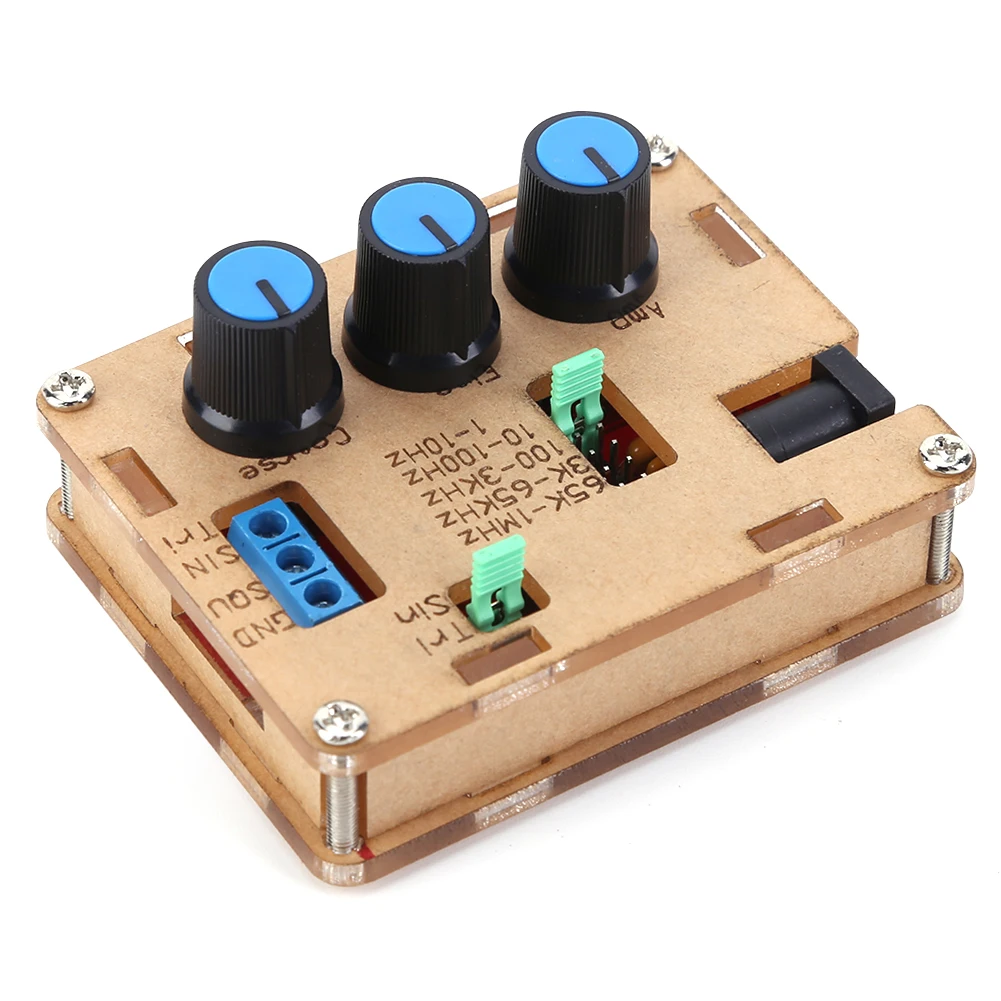

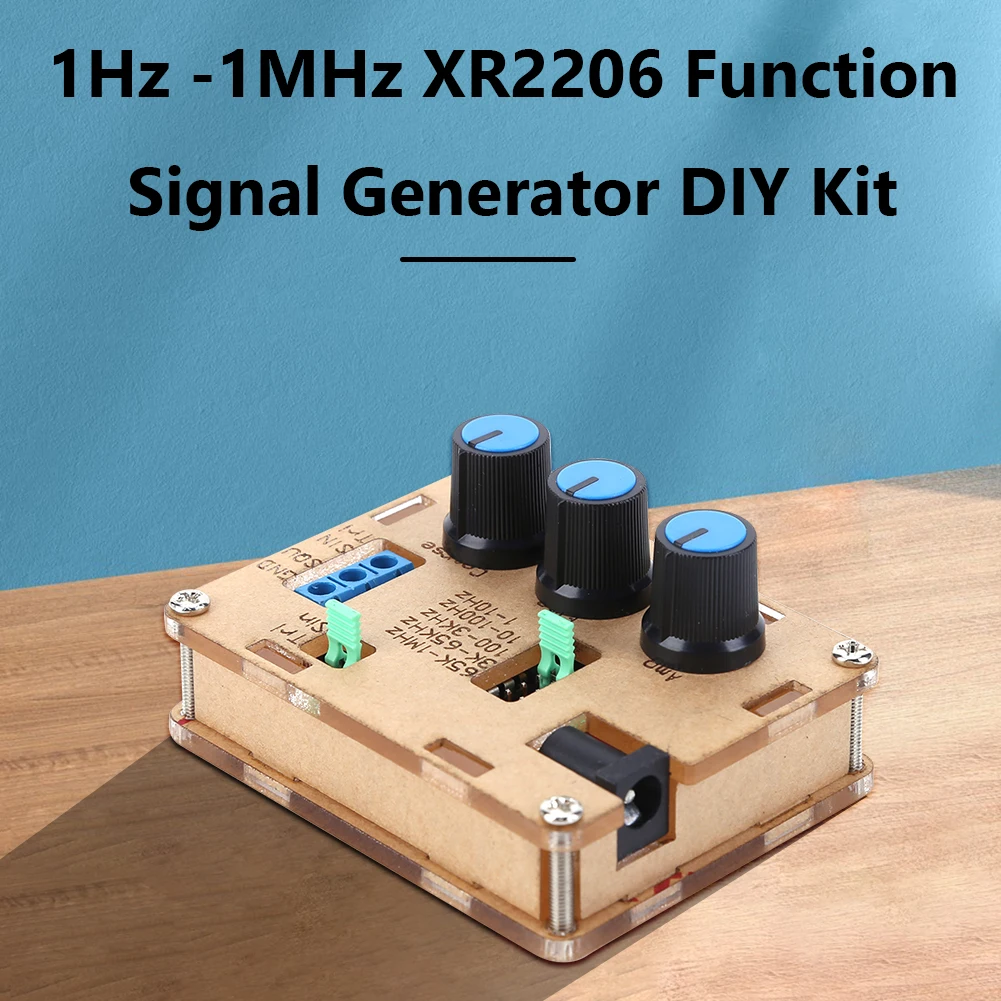

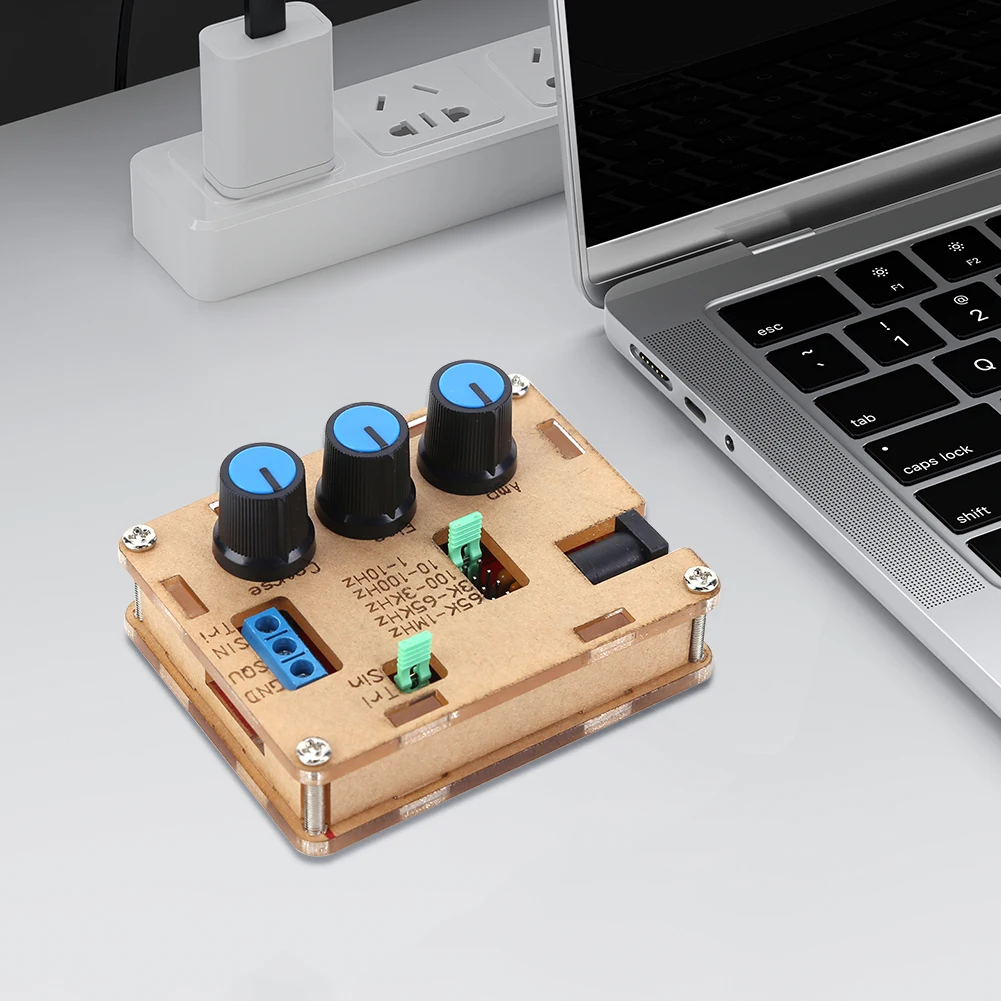

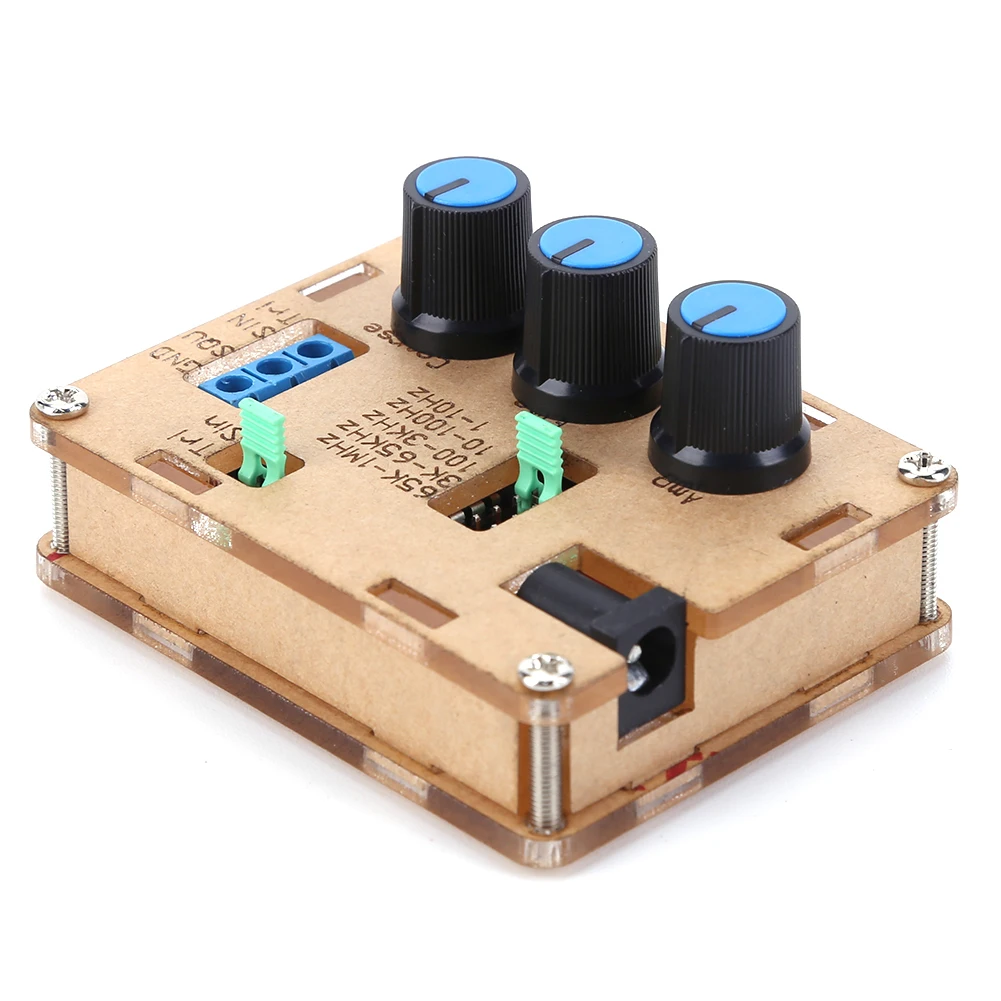

Генератор сигналов XR2206, регулируемая амплитуда частот 1 Гц-1 МГц, синусоидальный/треугольный/квадратный выход с корпусом, Комплект «сделай сам»

Код товара: A1005005797823903

Кешбек: 15%

Магазин: АлиКэшбэк20

Пройдите простую регистрацию, чтобы делать покупки выгодно.

Доступные опции:

Цвет:

Unassembled Assembled

Описание:

Модуль генератора сигналов XR2206 Амплитуда частоты 1 Гц-1 МГц Набор генератора регулируемых функций 2206CP Синусоидальный/треугольный/квадратный выход
Особенность:
1. Генерация сигнала высокой точности:Набор для самостоятельной сборки XR2206 способен генерировать высокоточные сигналы в диапазоне частот от 1 Гц-1 МГц.
2. Универсальный выход сигнала:Этот комплект предлагает три выхода формы волны, включая синусоидальный, треугольный и прямоугольный, что дает вам больше возможностей для различных приложений.
3. Регулируемая частота и амплитуда:С помощью набора DIY XR2206 вы можете легко настроить частоту и амплитуду выходного сигнала в соответствии с вашими потребностями.
4. Широкий диапазон питания:Этот комплект может питаться от внешнего источника питания 9-12 В или от батареи 9 В, что делает его удобным для использования в различных настройках.
5. Простота установки и отладки:Комплект XR2206 DIY с несколькими компонентами и прямым подключаемом разъемом прост в установке и отладке даже для новичков.

Спецификация:
Сертификация: CE
Происхождение: материковый Китай
Материал: печатная плата + акрил
Вариант: разобранный, собранный (опционально)
Напряжение питания: Вход 9-12 В постоянного тока
Импеданс: 600 Ом + 10%
Частота: 1 Гц-1 МГц
Форма волны: прямоугольная волна, синусоида и треугольная волна.
Синусоидальная волна:
Амплитуда: 0-3 В при входе 9 В постоянного тока
Искажения: менее 1% (при 1 кГц)
Плоскостность: + 0,05 дБ 1 Гц-100 кГц
Квадратная волна:
Амплитуда: 8 В (без нагрузки) при входе 9 В постоянного тока
Время накачки: менее 50 НС (при 1 кГц)
Время спуска: менее 30 НС (при 1 кГц)
Симметрия: менее 5% (при 1 кГц)
Треугольная волна:
Амплитуда: 0-3 В на входе 9 В постоянного тока
Линеарность: менее 1% (до 100 кГц) 10 мА
Размер готовой продукции: приблизительно. 8,5*6*1,7 см
Вес продукта: 81 г
Меры предосторожности при сварочной установке выполните следующие действия:
1. Компоненты припаяны к передней панели в соответствии с принципом пайки от низкого до высокого уровня, который включает пайку компонентов, таких как конденсаторы, резисторы, диоды и т. Д. Сначала с низким уровнем.
2. Сварочная розетка IC, Клеммная колодка, конечная розетка и регулируемый потенциометр.
3. С помощью диагональных плоскогубцев сзади обрежьте штифты как можно короче.
Шаги отладки:
После завершения сварки микросхемы и XR2206 обратите внимание на направление микросхемы, так как вставка может повредить микросхему!
2. Проверьте, перевернута ли ИС. Если это так, пожалуйста, исправьте это своевременно.
3. Вставьте источник питания с источником питания порта 5,5*2,1 и отрицательными электродами внутри и снаружи. Подходит для источника питания 9-12 вольт. Форма волны может быть нестабильной более 12 вольт.
Шаги использования:
1. Подключите перемычку J1, и синий терминал SIN/TRI выдает синусоидальную волну (обратите внимание, что можно подключить только один из J1 и J2).
2. Вставьте перемычку J2, и синяя клемма SIN/TRI выдает треугольную волну (обратите внимание, что можно вставить только один из J1 и J2).
3. SQU синий выходной импульс терминала
4. AMP: Регулировка амплитуды синусоидальной и треугольной волн.
5. FINE: Точная настройка частоты
6. Грубая Настройка: частота грубой настройки.

Примечание:
В связи с различиями мониторов и эффектами освещения реальный цвет товара может немного отличаться от цвета на фотографиях. Спасибо тебе!
Возможны отклонения в 1-2 см из-за ручного измерения.

Пакеты:

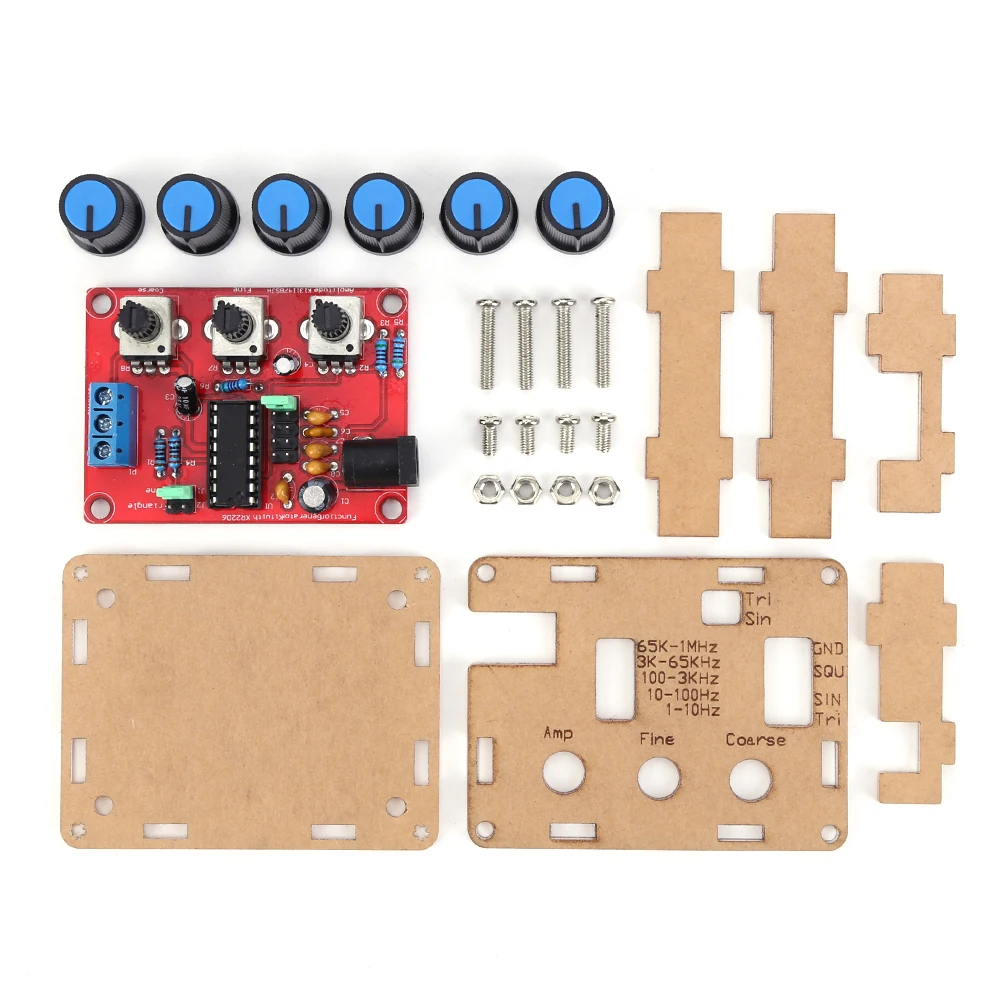

1 х функциональный генератор сигналов DIY Kit (в разобранном или собранном виде)
